蜗轮蜗杆式减速器箱体结构三维设计

项目分类:减速机 发布时间:2022-01-29 ID:522201
  • 蜗轮蜗杆式减速器箱体结构三维设计
  • 蜗轮蜗杆式减速器箱体结构三维设计

  这款蜗轮蜗杆结构的减速器箱体,是减速传动单元的核心承载构件,日常在自动化输送线、食品包装机械、小型物流分拣设备、轻工纺织机械的传动工位中应用十分广泛,这类带法兰输入侧的箱体,适配伺服电机、异步电机直连安装的场景,能在安装空间局促的设备布局中完成动力输入转向与大速比减速的承载需求。从实际使用的角度看,箱体首先要承担内部蜗轮、蜗杆、轴承组件的定位支撑作用,工作过程中要承受齿轮啮合产生的径向力、轴向力,还要容纳润滑油脂,隔绝外界粉尘、切削液等杂质侵入传动腔,同时兼顾整机的散热需求,避免长时间运行时腔体内温度过高导致润滑油黏度下降、齿轮磨损加剧。

  设计这款箱体时,首先要匹配内部传动副的安装边界:输入侧的法兰端要适配标准电机的安装止口与螺栓孔位,保证电机输出轴与蜗杆轴的同轴度公差控制在0.02mm以内,避免轴系偏载引发的轴承早期磨损;箱体中部的腔体轮廓要完全避让蜗轮的最大回转直径,同时预留出轴承安装位、油封安装槽的空间,腔体内壁要设计合理的加强筋结构,既提升箱体整体刚性,又能在齿轮运转时带动润滑油飞溅,实现轴承与齿轮啮合面的充分润滑。箱体底部的安装脚要预留足够的螺栓过孔,孔位间距要匹配常见设备机架的安装型材规格,保证整机安装后不会出现共振问题;侧面的端盖安装位要设计均匀分布的螺纹孔,保证端盖压紧后密封垫的压缩量均匀,杜绝运行过程中润滑油渗漏的问题。

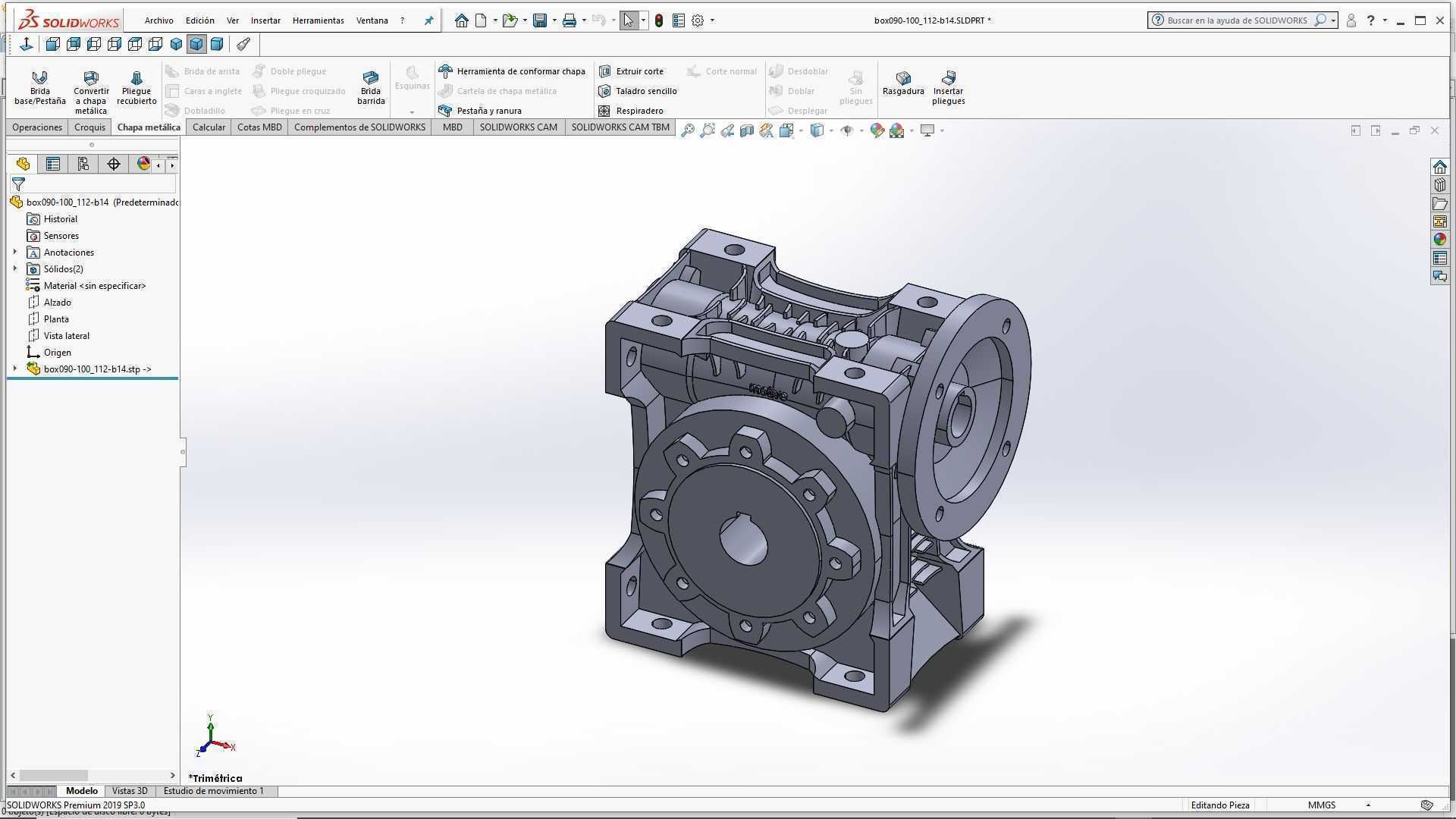

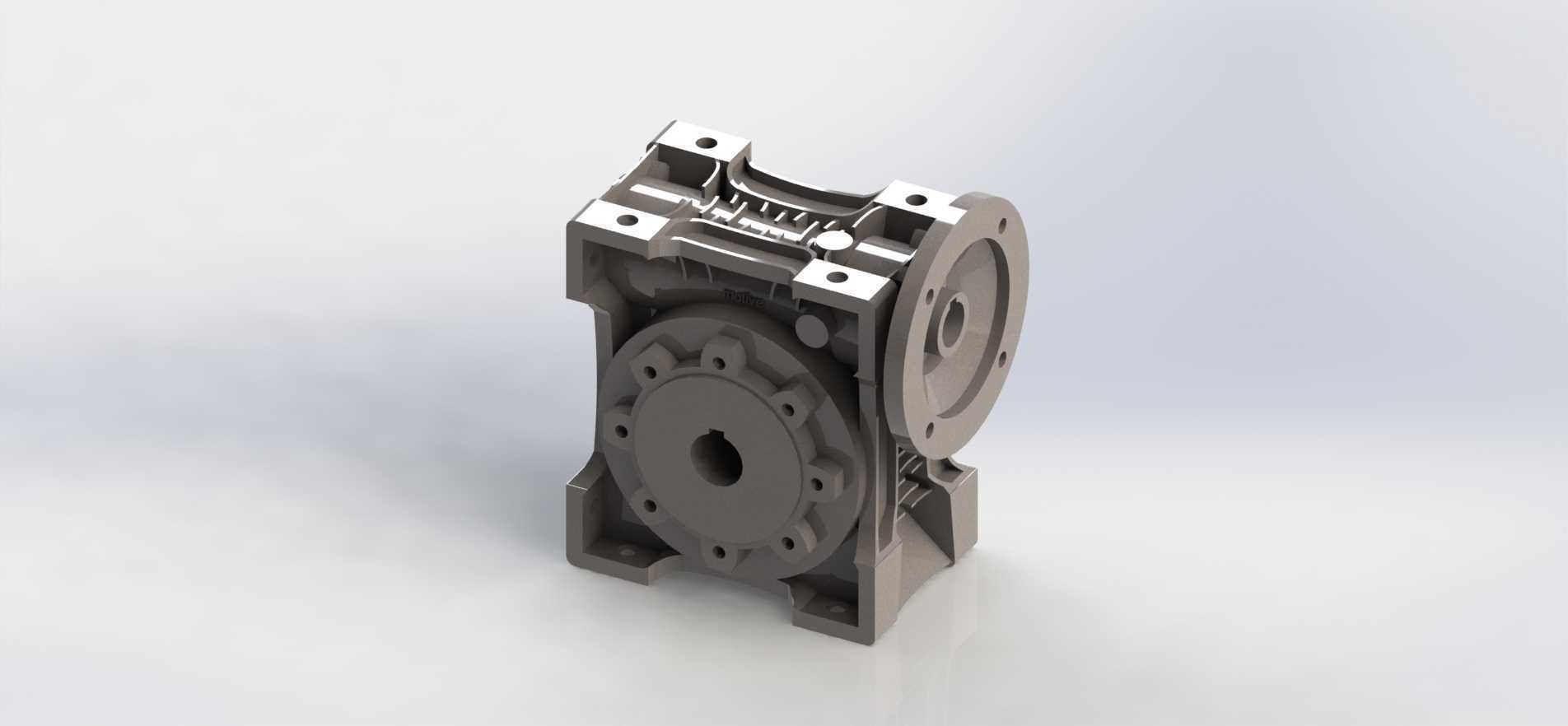

  从外形尺寸与安装边界来看,这款箱体的输入法兰为圆形法兰结构,输出轴孔位于箱体正面的中心位置,输出端的端盖通过螺栓固定在箱体正面,箱体整体为立式安装结构,底部安装脚的平面度公差要求控制在0.05mm以内,保证安装时与机架面完全贴合,避免装配应力导致的箱体变形。箱体的壁厚设计兼顾了刚性与轻量化需求,承载轴承的安装座位置做了局部加厚处理,避免轴系受力时安装座出现形变导致轴承游隙变化;箱体顶部预留了透气塞的安装孔位,平衡腔体内外气压,避免长时间运行时内部压力升高冲坏油封;底部预留了放油螺塞的安装位,方便设备维护时更换润滑油。

  在实际选型适配过程中,这类箱体要注意输入轴的中心高与电机安装尺寸的匹配,同时要确认输出轴的孔径、键槽尺寸与被驱动部件的轴径匹配,安装时要保证箱体安装面的平面度符合要求,避免强行装配导致的箱体开裂、轴系卡滞问题。日常运行过程中,箱体的散热筋结构能增大与空气的接触面积,在连续运行的工况下能有效降低腔体温度,保证传动部件的使用寿命;箱体的合箱面设计了密封槽,安装时涂覆密封胶就能实现可靠密封,不需要额外加工复杂的密封结构,降低了加工与装配的成本。针对不同的安装场景,这款箱体的侧面也预留了辅助安装的螺纹孔,方便在特殊布局的设备中加装扭力臂、防护盖等附件,适配更多的设备安装需求。
