日常民用给排水、小型工业循环水支路、暖通空调末端管路、低压气动输送管线里,这类手轮驱动的内螺纹截止阀是出镜率极高的流体控制元件,和闸阀、球阀相比,它的节流调节特性更线性,不会在小开度工况下出现严重的流体冲蚀阀座问题,适合需要频繁微调管路流量、同时要求可靠截断的场景。做这个模型的时候,最先敲定的是连接端的尺寸边界,参考常用低压流体输送用镀锌管的配套内螺纹参数,两端通径按常规DN15规格设定,螺纹有效啮合长度控制在12mm,保证安装时和外接管路的外螺纹配合后不会出现滑牙、密封不足的问题,阀体两端的六角结构对边尺寸留足24mm,方便安装时用活动扳手夹持发力,不会因为夹持面过小导致安装时阀体打滑、镀层脱落。

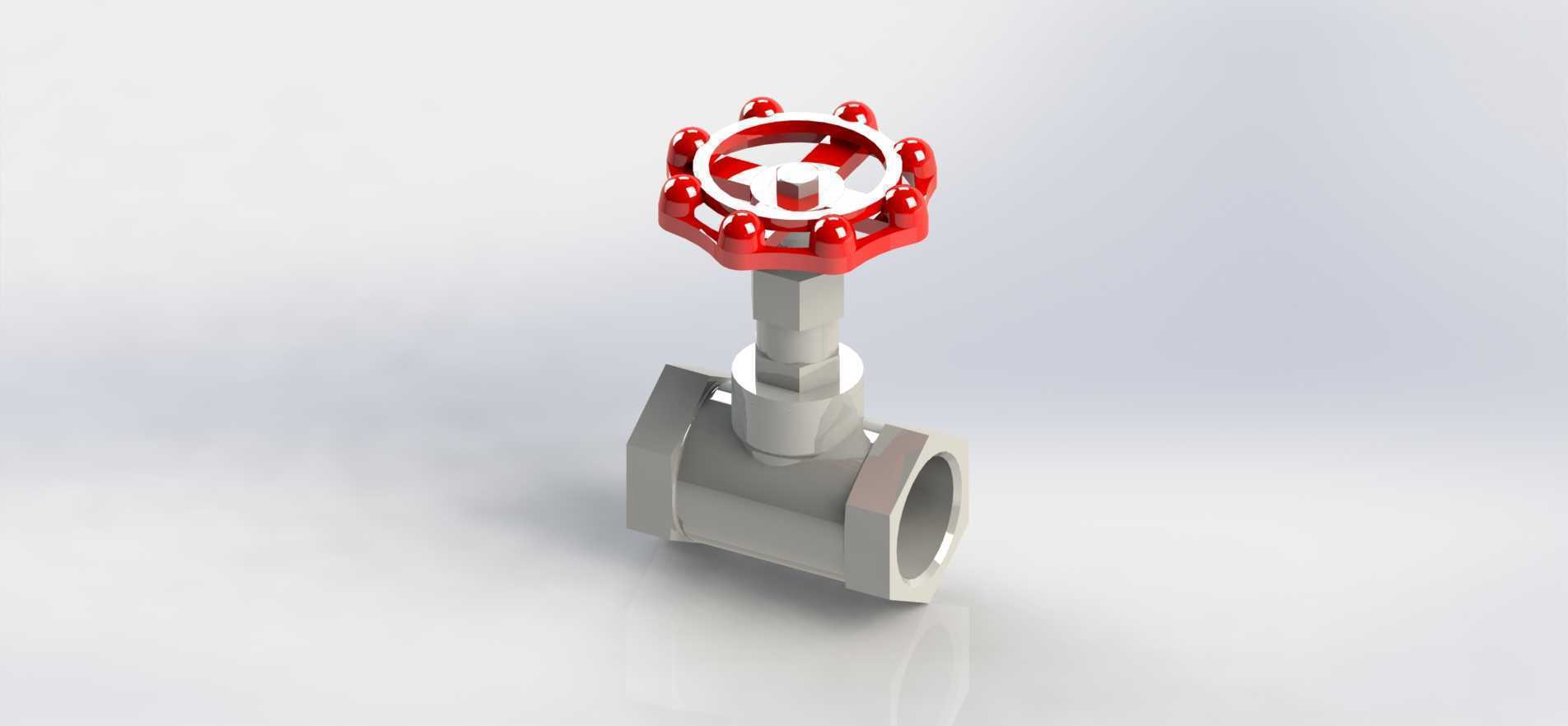

手轮部分的设计没有照搬传统的圆盘式光面结构,而是做了带六个凸起握持位的红色手轮,每个握持位的边缘做了R3的圆角过渡,实际操作时戴劳保手套拧动也不会硌手,手轮中心的阀杆配合孔做了D型切面,和阀杆上端的扁位直接配合,不需要额外打销钉固定,装配的时候直接压入即可,后期维护更换手轮也不需要额外拆卸阀体内部组件。阀杆的行程设计参考了截止阀的标准升程,全开状态下阀瓣离开阀座密封面的距离是通径的1/4,这个距离既能保证全开时管路压损降到最低,也不会因为阀杆升程过长导致阀门整体高度过高,占用过多管路安装空间,阀杆中部的填料函位置预留了5mm的填料填充空间,常规使用填充聚四氟乙烯填料就能满足1.6MPa工作压力下的密封要求,填料压盖的两个连接螺栓孔做了沉头设计,螺栓拧紧后不会突出压盖表面,避免日常操作时剐蹭操作人员。
阀体的流道采用了直通式铸造结构,进水流道和出水流道在同一轴线上,阀座密封面和流道轴线呈45度夹角,这种结构的好处是流体通过阀门时的流向变化相对平缓,相比直角式截止阀压损更小,同时阀瓣在关闭时顺着介质流向压向阀座,密封面的受力更均匀,长期使用不容易出现密封面冲刷沟槽。模型里的阀体壁厚按低压灰铸铁件的强度要求计算,最薄处壁厚3.5mm,完全能满足1.6MPa公称压力下的强度要求,阀体外部的加强筋顺着流道方向布置,既不会增加过多的铸件重量,也能避免安装拧紧时阀体出现开裂变形。

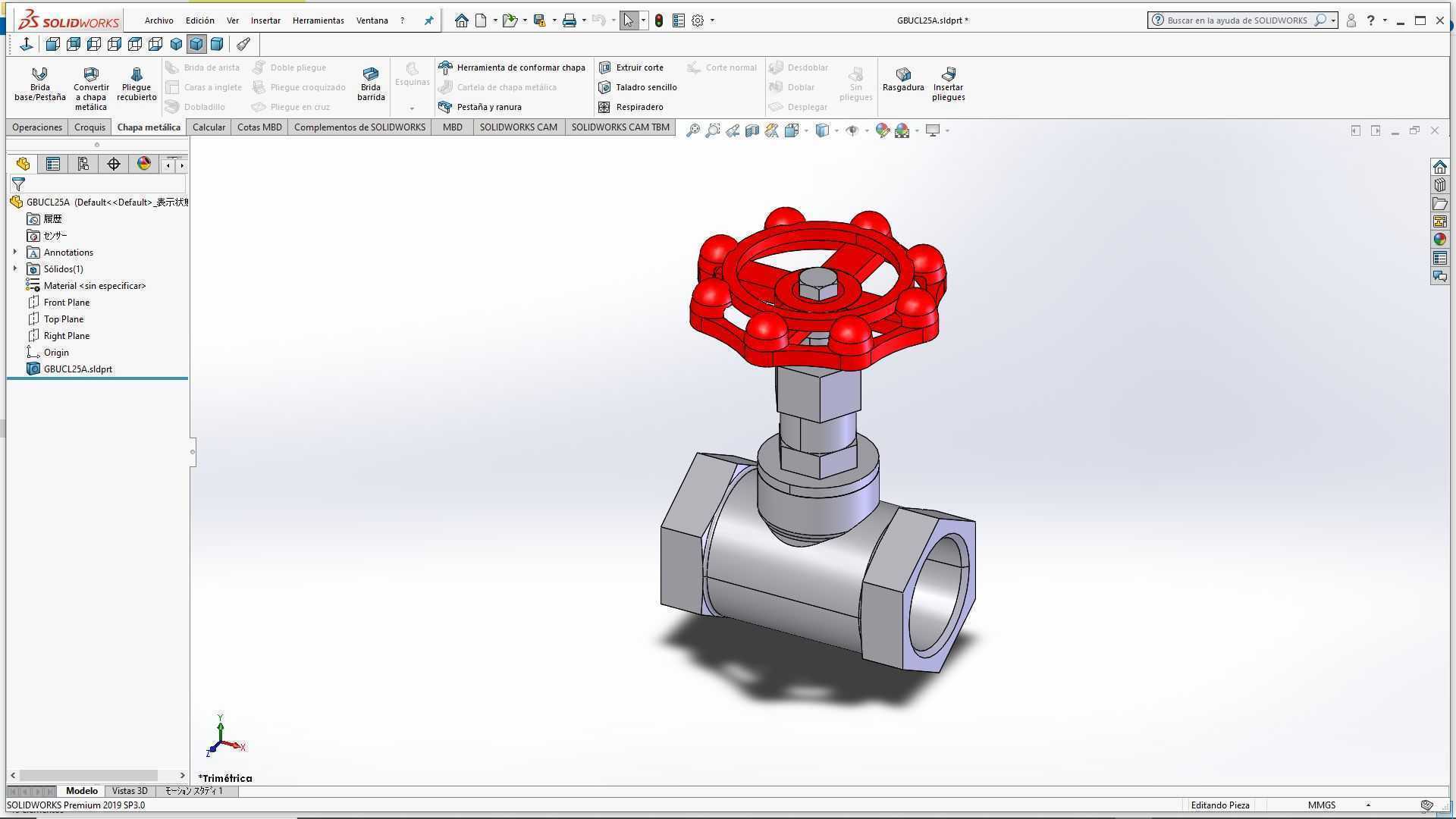

做三维建模的时候特意把各个零件的装配间隙留到了合理范围,阀杆和填料压盖的配合间隙控制在0.1mm,既保证阀杆转动升降顺畅,也不会因为间隙过大导致填料被介质压力挤出;手轮和阀杆上端的配合过盈量设为0.05mm,常温下压装后不会出现手轮空转的问题;阀瓣和阀杆的连接采用了活动铰接结构,阀瓣可以在小范围内自动调整角度,保证关闭时能完全贴合阀座密封面,不会因为阀杆和阀座的同轴度误差导致密封失效。这类阀门的安装场景大多是贴近墙面或者设备侧壁的位置,所以建模时特意核对了手轮的最大回转直径,控制在65mm,安装后手轮转动时不会和周边的墙面、管线支架发生干涉,不需要额外预留过大的操作空间,日常开关只需要转动手轮3-4圈就能完成全开到全关的行程,操作力度适中,不需要借助加力杆就能实现可靠密封。
