Weg160M_L隔爆型三相异步电动机结构

　　在石油炼化、井下采掘、化工制剂这类存在易燃易爆气体混合物的作业场景里，普通敞开式电机的换向火花、外壳高温很容易引燃周边介质，隔爆型电机是这类工况下动力输出的核心标配，本次涉及的Weg160M_L系列隔爆电机，就是针对这类高危作业场景开发的动力单元。从实际选型适配的角度看，该型号电机的安装尺寸遵循IEC标准机座号规范，160M对应的中心高为160mm，底脚安装孔的孔距、轴伸直径、键槽规格都和同机座号的通用工业电机保持一致，在老旧产线防爆改造时，可以直接替换原有普通电机的安装位，不需要额外改动设备机架的开孔位置，能大幅缩短现场改造的停机周期。电机的接线盒采用独立隔爆腔设计，和定子腔之间有密封隔爆接合面，

　　即使接线端子处出现打火引燃渗入盒内的可燃气体，火焰在通过隔爆接合面的窄缝时会被充分冷却，不会窜出外壳引燃外部环境的易爆混合物，这也是隔爆型电机和普通电机最核心的结构差异。从散热结构设计来看，该系列电机外壳采用轴向分布的散热筋结构，散热筋的排布方向和电机运行时自带的冷却风流向完全匹配，端盖上安装的外风扇采用铸铝材质做了动平衡校正，运行时不会产生额外的振动，风罩采用加厚钢板冲压成型，能抵御现场作业时的飞溅物撞击，避免风扇受损影响散热效率。在输出特性上，该系列电机针对重载启动工况做了转子槽型优化，启动转矩比同功率普通电机高出15%左右，能够直接驱动皮带输送机、破碎机、反应釜搅拌轴这类启动负载较大的设备，

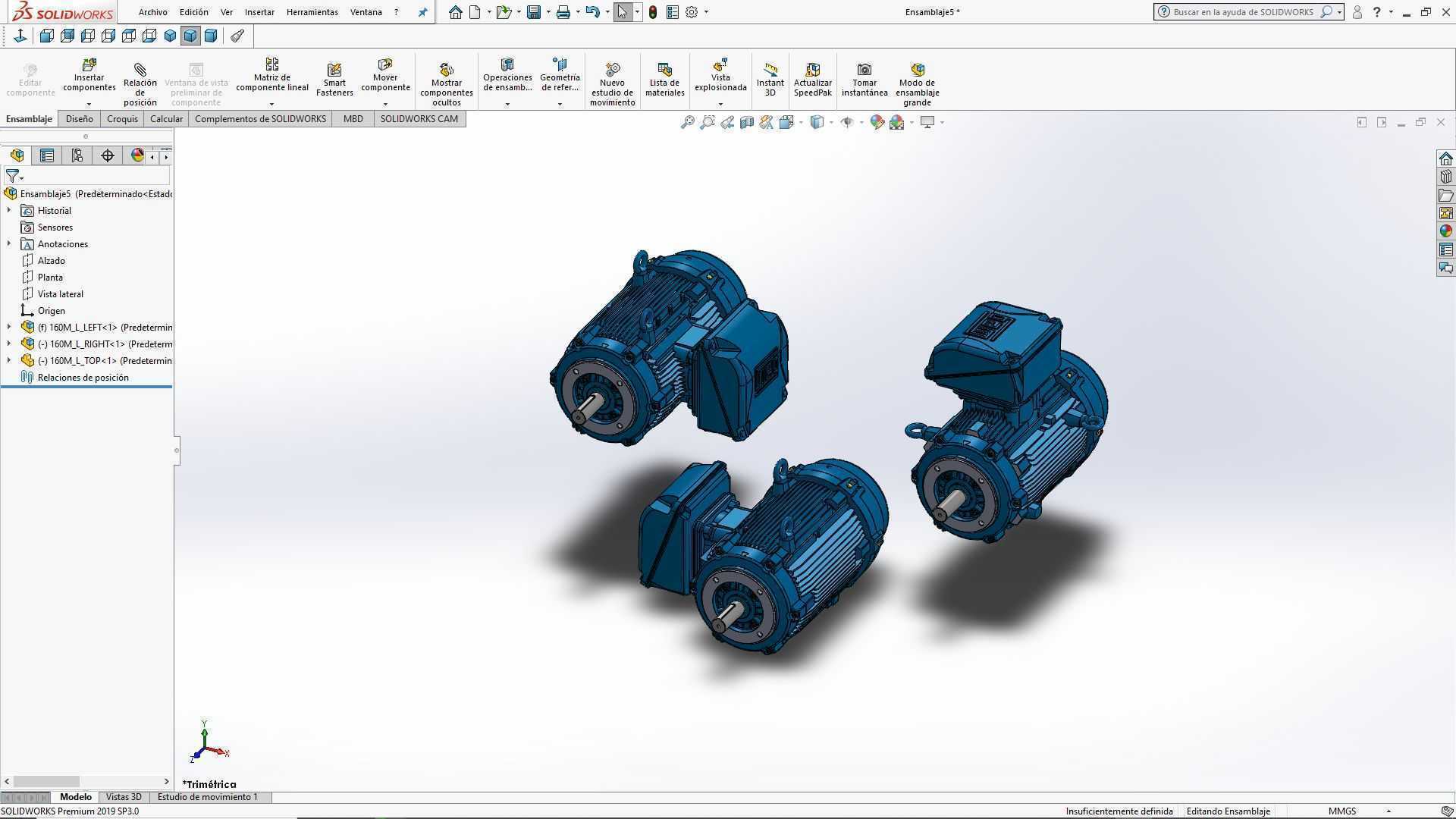

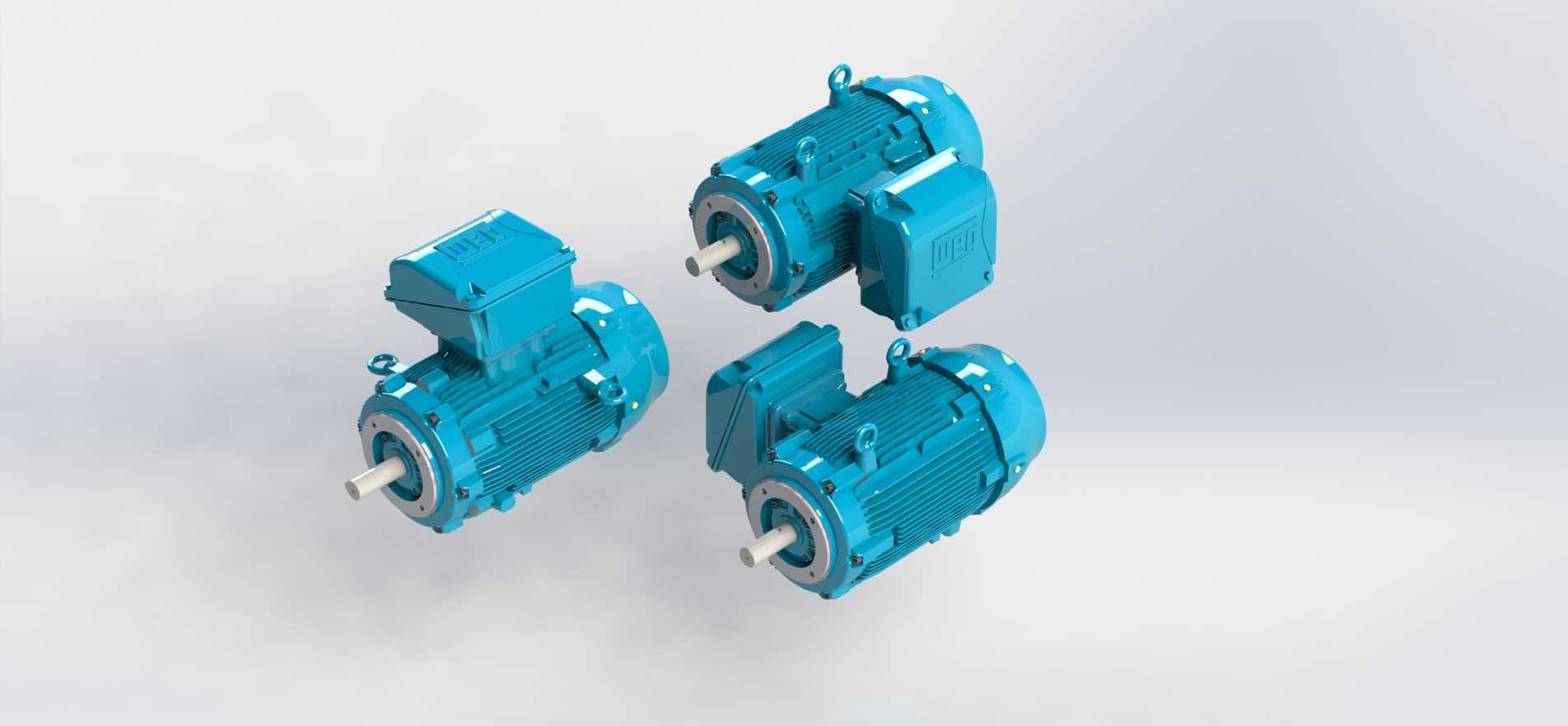

　　不需要额外配置软启动装置来降低启动冲击。电机的前后端轴承采用密封式深沟球轴承，轴承室预留了注脂通道，在长期连续运行的工况下，可以不停机补充润滑脂，降低日常维护的工作量，轴承外侧的油封采用双唇口结构，既能阻挡外部粉尘、水汽进入轴承室，也能防止轴承润滑脂渗入定子绕组区域。从安装边界来看，该电机的轴伸端预留了标准的接地端子，外壳的所有接合面都做了防锈磷化处理，在潮湿、有腐蚀性气体的车间环境里长期使用也不会出现接合面锈蚀导致隔爆性能下降的问题，接线盒的进线口采用防爆密封接头，适配不同外径的铠装电缆，安装时不需要额外加工进线口的密封结构。在三维建模的细节处理上，该模型完整还原了电机的吊环、接线盒紧固螺栓、底脚安装沉孔、风罩通风孔这些细节结构，

　　在做产线三维布局时，可以直接用来校验电机和周边设备的安全距离，模拟管线排布的走向，避免现场安装时出现管线干涉、检修空间不足的问题。针对不同的安装需求，该系列电机除了标准的底脚安装形式，也可以适配法兰安装、底脚加法兰复合安装的结构，模型里的安装接口尺寸完全和实物一致，在做设备整体装配时，可以直接调用该模型完成动力单元的匹配，不需要反复核对二维图纸的尺寸参数。电机的定子外壳采用高强度铸铁铸造，外壳的壁厚满足隔爆外壳的强度要求，能够承受内部爆炸时产生的压力而不出现变形、开裂，所有外露的紧固件都采用防松结构，在设备长期振动的工况下不会出现螺栓松动脱落的问题。
