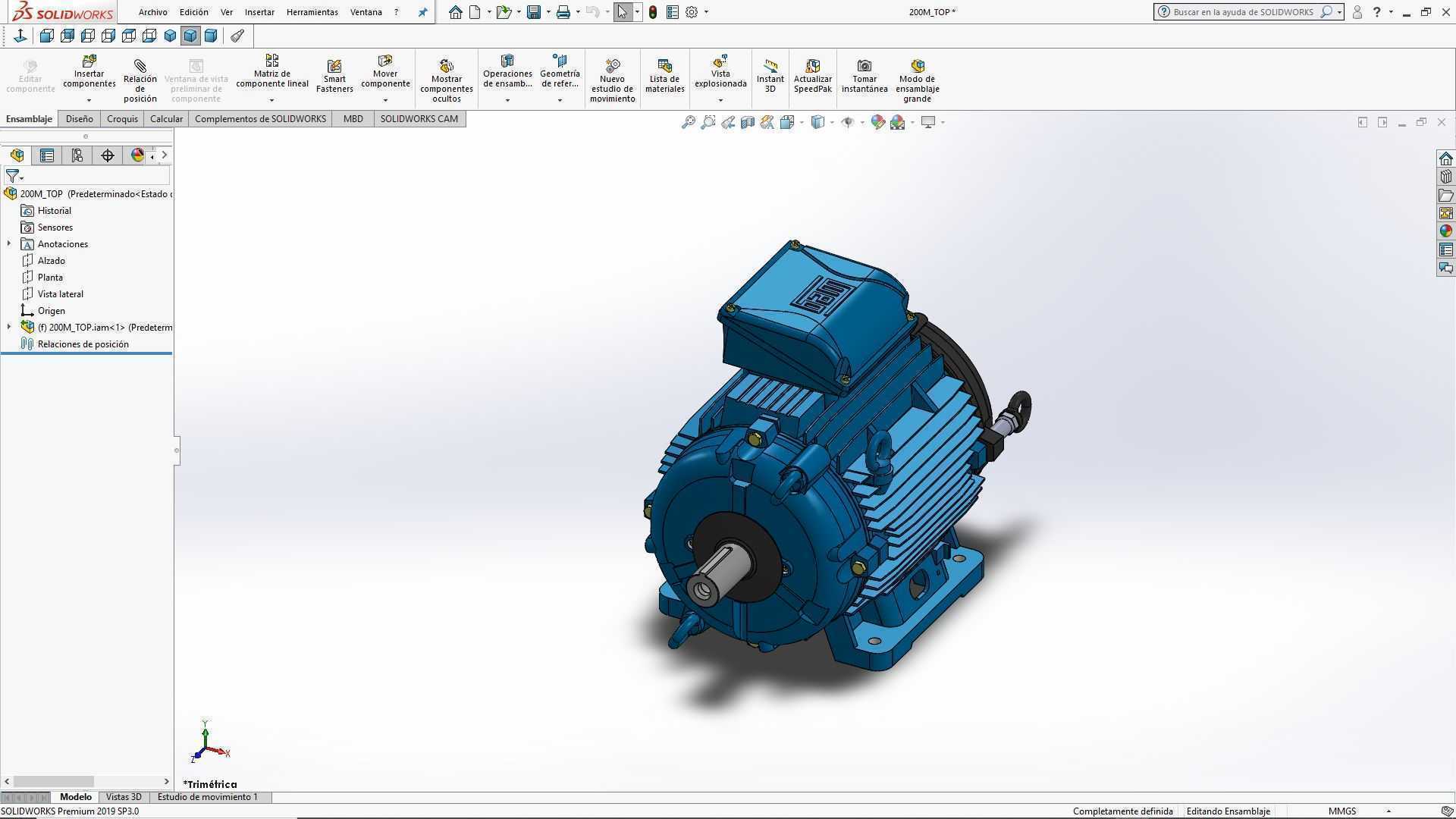

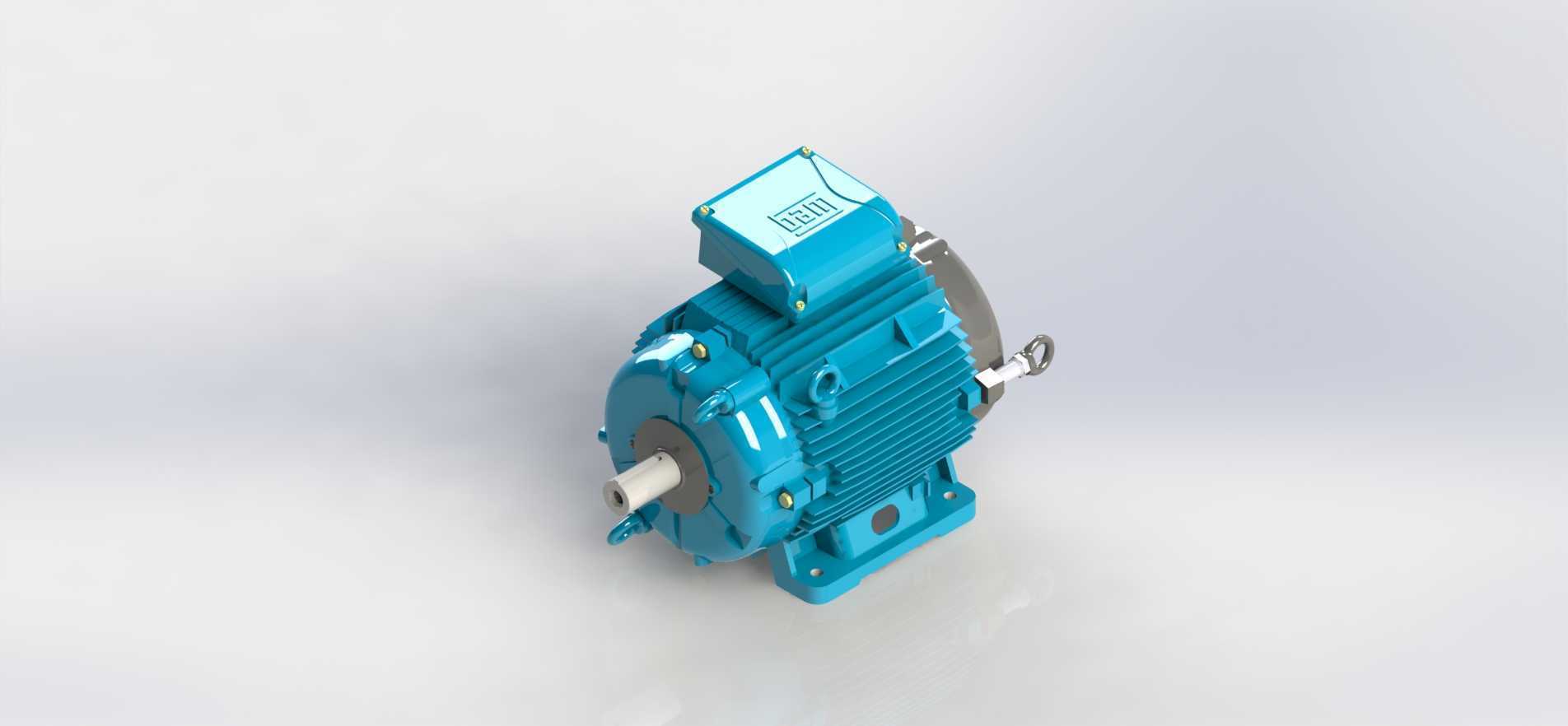

W22系列200机座三相异步电机结构

　　做设备动力选型这么多年，碰到过不少现场因为电机安装尺寸匹配出问题的情况，很多新手建模的时候只看样本上的标称功率，忽略了实际安装边界的细节，最后整机组装的时候才发现底脚孔对不上、轴伸长度干涉、接线盒位置和走线槽冲突，耽误整线调试进度。这款W22系列200机座的电机结构，建模的时候把现场安装会碰到的所有边界尺寸都做了还原，不管是做整机设备的动力匹配，还是做现有产线的电机替换校核，都能直接拿来做干涉检查，不用反复对着二维样本抠尺寸。

　　从实际应用场景来说，这款机座号的电机覆盖的工况非常广，从常规的皮带输送机、风机水泵类的通用负载，到机床辅机、小型破碎机这类有一定冲击的工况，只要功率段匹配，都能适配。很多人做三维布局的时候，习惯把电机简化成一个方块加轴头，真到做布线、护罩设计的时候就会出问题——比如接线盒的出线方向，现场进线是从桥架下来还是从地面穿管上来，直接决定了接线盒能不能旋转调整角度，这个模型里把接线盒的安装固定结构、端盖的螺栓分布都做了出来，调整出线方向的时候不用重新画结构，直接旋转装配就能看到不同角度下和周边机架、走线槽的间隙，提前规避现场安装时接线空间不足的问题。

　　说到功能特性，这款电机的散热结构是很典型的自扇冷设计，机壳上的散热筋不是随便画的装饰结构，筋条的高度、间距、走向都是和内部温升计算匹配的，建模的时候还原了每一条散热筋的实际轮廓，做设备热场仿真的时候，可以直接导入模型计算周边空气流道，不用再简化机壳结构导致仿真结果偏差。还有两端的端盖结构，驱动端和非驱动端的轴承室尺寸、油封安装位都做了准确还原，做电机维护工装设计的时候，比如拉马的卡位、轴承安装套筒的尺寸，都能直接从模型里量取参数，不用拆现场设备测绘。底脚的安装孔是长圆孔设计，这个细节很多人容易忽略，长圆孔的长度方向是沿着轴的轴向，安装的时候可以微调电机和被驱动设备的同轴度，调整皮带张紧力或者联轴器对中的时候有足够的调节余量，模型里准确还原了长圆孔的长度、宽度、孔边距，做设备底座安装板设计的时候，不用再查样本确认孔的调节范围，直接投影就能出安装板的孔位图。

　　设计思路上，这款电机的结构完全遵循了通用工业电机的模块化设计逻辑，机座、端盖、接线盒、风罩、风扇都是独立的可拆分零件，做BOM拆分的时候可以直接对应实际的零部件层级，不管是做装配工艺模拟，还是做备件库存的三维可视化，都能直接用。轴伸端的键槽尺寸、轴头的螺纹孔（如果带锁紧需求的话）都做了准确还原，选联轴器或者皮带轮的时候，直接把对应的传动件装到轴头上，就能检查键的配合长度、锁紧螺母的空间是否足够，不会出现选了标准件结果装不上的情况。还有吊环的安装位，这个位置在机座顶部，很多人建模的时候会漏掉，现场吊装的时候，吊环的承重方向、和上方起吊设备的间隙很重要，模型里还原了吊环的安装螺纹孔和吊环本身的轮廓，做车间布局吊装模拟的时候，可以直接检查起吊路径上有没有干涉，提前规划吊装方案。

　　外形尺寸和安装边界这块，200机座的电机有标准的IEC安装尺寸规范，但不同厂家的细节结构会有差异，比如风罩的外径、接线盒的突出长度，这些非标准安装尺寸往往是干涉的重灾区。比如很多设备的电机护罩是贴着风罩做的，如果风罩外径比样本上的标称值大几毫米，护罩就会和风罩摩擦，运行的时候产生异响。这个模型里把风罩的实际外径、轴向突出长度，接线盒相对于机座中心的突出高度、左右偏移量都做了1:1还原，做护罩设计、周边机架布局的时候，留安全间隙就有准确的参考。还有底脚的安装面到轴中心的中心高，这个是电机安装最核心的尺寸，模型里严格按照200机座的标准中心高做了基准，做设备底座的高度设计的时候，直接以轴中心为基准对齐被驱动设备的轴中心，不用再额外换算尺寸。非驱动端的风扇和风罩的间隙也做了准确还原，做电机改造比如加装编码器的时候，可以直接从模型里量取非驱动端轴伸的长度、端盖的安装螺纹孔位置，提前设计编码器的安装支架，不用现场拆电机测量。

　　另外，电机表面的接地螺栓位置、铭牌的安装位这些细节也都做了还原，做设备电气布线的时候，接地线缆的走线长度、线鼻子的安装空间都能提前模拟，不会出现现场接线的时候接地螺栓被机架挡住，没法拧扳手的情况。很多刚入行的工程师做电机选型建模的时候，总觉得这些细节不重要，真到现场调试的时候，往往就是这些小细节耽误好几天的工期，有了准确的三维模型，在设计阶段就能把这些潜在的问题排查掉，减少现场整改的工作量。不管是做新设备的设计，还是做旧设备的电机替换改造，这个模型都能提供足够准确的结构参考，帮设计人员把更多精力放在核心的传动系统设计上，不用在基础的建模测绘上浪费时间。
