WEG200L系列三相异步电动机结构模型

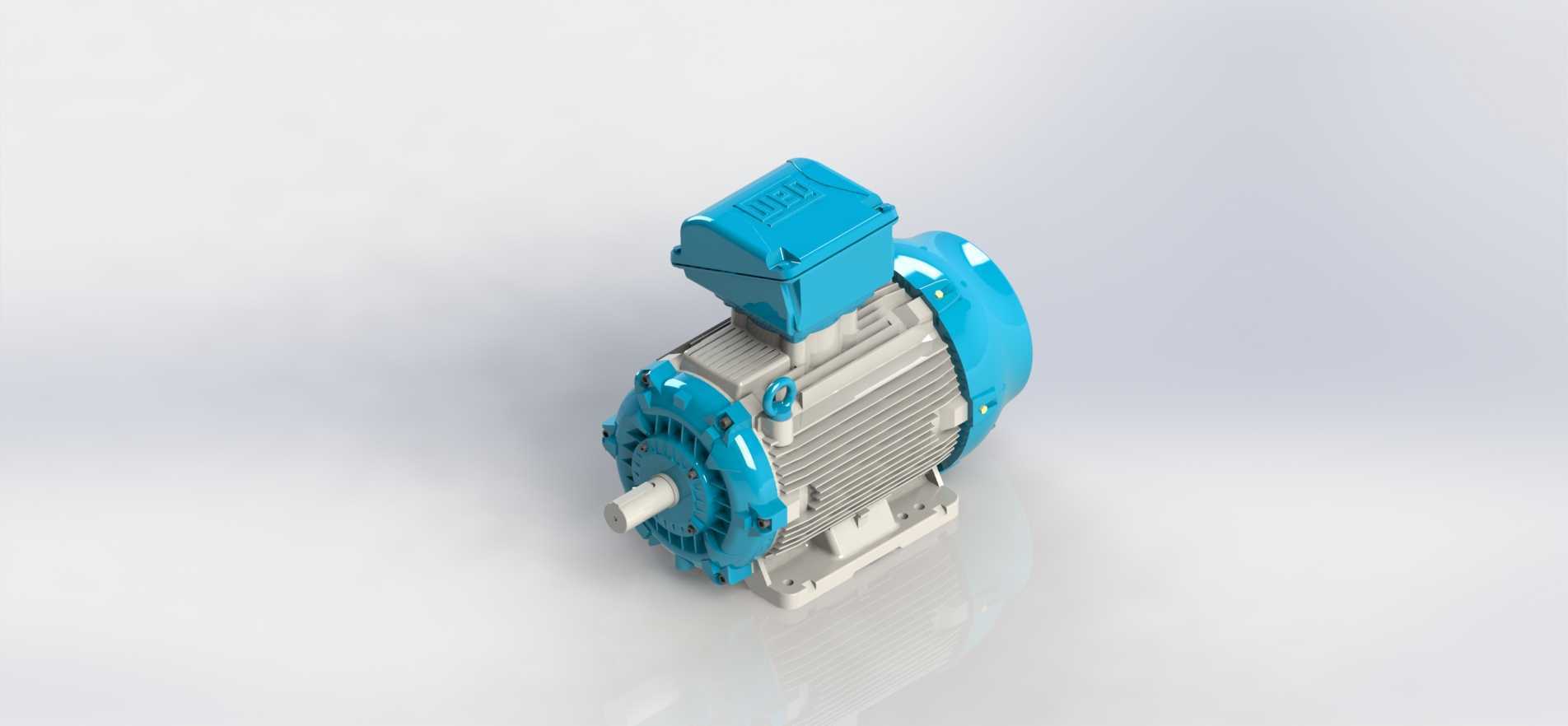

　　这款WEG200L机座号的三相异步电机三维结构，还原了铸铁机座系列低压大功率电机的完整装配细节，可直接用于产线布局干涉校验、配套设备安装接口匹配、传动系统动力端结构校核等工程场景。在各类通用工业场景中，这类电机常作为核心动力源配套在输送设备、泵组、风机、通用机床辅机、中小型生产流水线等设备上，适配380V常规工业供电场景，200L机座对应的功率段覆盖18.5kW到30kW区间，是中小功率工业传动场景里应用占比极高的动力单元。

　　从结构设计逻辑来看，该模型完整呈现了电机的核心组成部分：带散热筋的灰铸铁机座是整个电机的承载基体，表面沿轴向排布的平行散热筋并非随意设置，筋高、筋间距、排布角度都经过热仿真校核，能在电机自扇风冷的工况下，把定子绕组运行产生的热量快速传导到机座表面，配合后端的外风罩与风叶形成定向风道，保证电机在额定负载下的温升控制在绝缘等级允许范围内。机座底部的安装脚采用一体化铸铁结构，四个安装孔的孔距、沉孔深度、脚座平面度都严格遵循IEC标准机座尺寸规范，安装时无需额外加工适配，直接匹配通用电机安装底座的预留孔位即可完成固定。

　　传动端的结构细节在模型中做了完整还原：输出轴采用45号钢调质处理的阶梯轴结构，轴伸端的键槽尺寸、轴径公差、轴伸长度都对应200L机座的标准参数，配套的轴承位预留了标准深沟球轴承的安装空间，端盖采用止口定位结构与机座配合，止口的配合公差选用H7/js6过渡配合，既保证装配时的同轴度要求，也方便后期维护拆卸。传动端端盖外侧预留了油封安装槽，可配套标准骨架油封防止轴承润滑脂泄漏，同时阻挡外部粉尘、水汽进入轴承腔，适配多粉尘、轻度潮湿的常规工业车间环境。

　　非传动端的结构同样做了精细化呈现：后端的风叶采用工程塑料注塑成型，通过键与轴尾固定，外风罩采用薄钢板冲压成型，表面的通风孔排布经过风阻优化，既能引导气流沿散热筋轴向流动，也能防止外部杂物触碰旋转风叶引发安全隐患。顶部的接线盒结构完全还原实物设计，接线盒座与机座采用螺栓连接，内部预留了接线端子排的安装空间，接线盒盖采用密封垫结构实现IP55级防护，进线口预留了标准电缆密封接头的安装螺纹，可根据现场布线需求选择不同方向的进线位置，适配不同的走线布局要求。

　　从安装边界维度来看，该模型的所有外形尺寸都严格对应实物参数：机座中心高为200mm，轴伸直径、轴伸长度、底脚安装孔的横向与纵向孔距、接线盒的顶部高度、风罩的外圆直径等关键安装尺寸都未做简化处理，在做产线三维布局时，可直接导入模型校验电机与周边设备的安全间隙，比如与联轴器的配合长度、与传动带轮的安装空间、接线盒侧的布线操作空间、维护时拆卸端盖所需的预留操作距离等，避免现场安装时出现干涉问题。

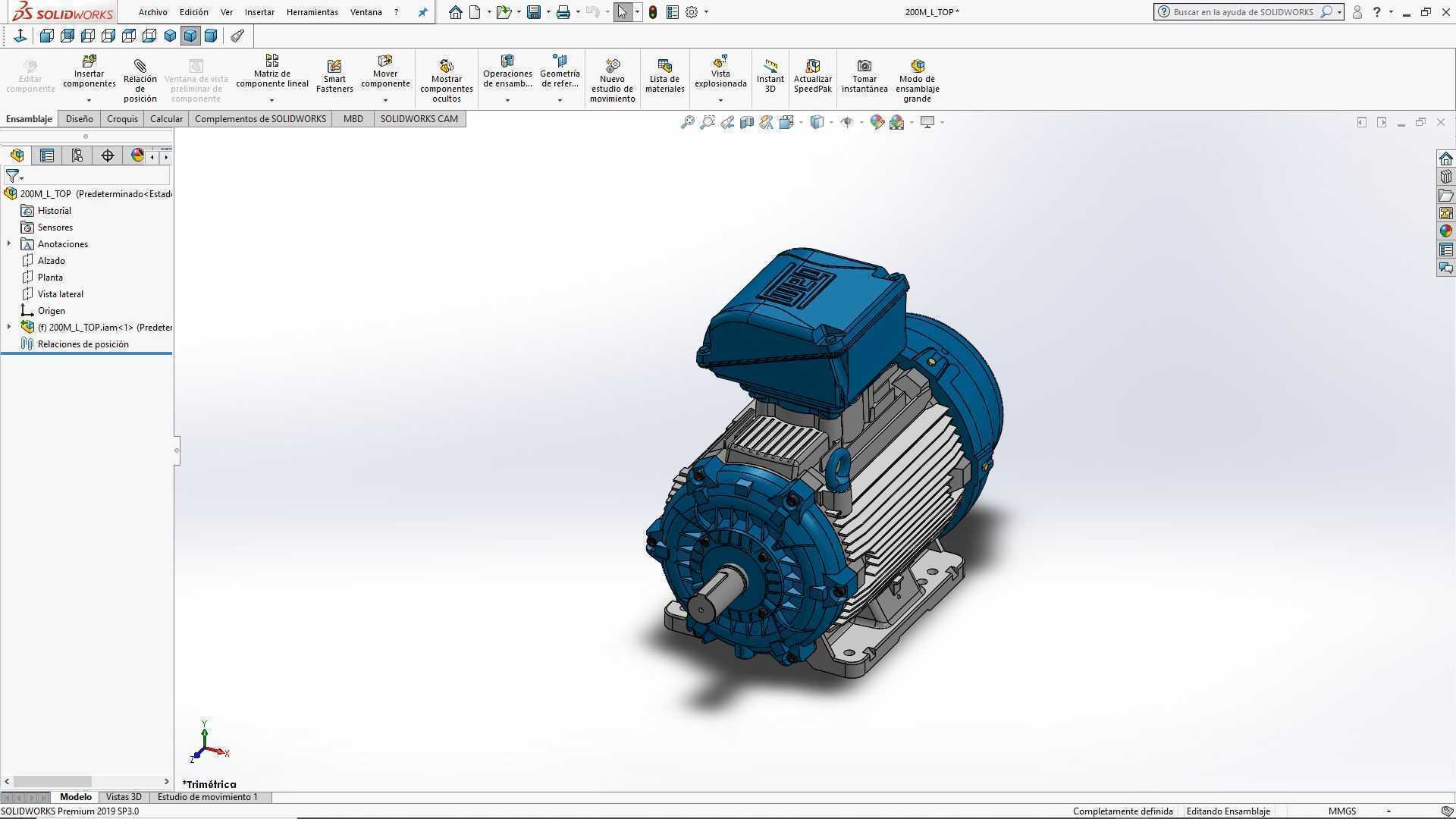

　　建模过程中对各部件的装配关系做了完整约束，机座与端盖的止口配合、轴承与轴及端盖轴承室的配合、定子与机座的过盈配合位置、转子与轴的装配关系都按照实际装配逻辑设置，可直接用于生成工程爆炸图、装配工艺指导文件，也可作为电机结构教学、新员工结构认知的三维教具使用。模型中对易被忽略的细节也做了还原，比如吊环螺栓的安装孔、机座表面的接地螺栓位置、铭牌安装的平整区域、底脚的调节顶丝孔等，这些细节在设备安装、运维过程中都是实际会用到的结构，没有做无意义的简化省略。

　　在实际选型配套过程中，这类电机的三维模型可帮助结构工程师快速完成动力端的布局设计，无需反复核对二维图纸的尺寸参数，直接在装配环境中就能校验与被驱动设备的同轴度、安装空间是否充足，也能提前预判布线、运维操作的空间是否足够，减少二维设计时容易出现的尺寸错漏、干涉等问题，缩短设备设计的迭代周期。
