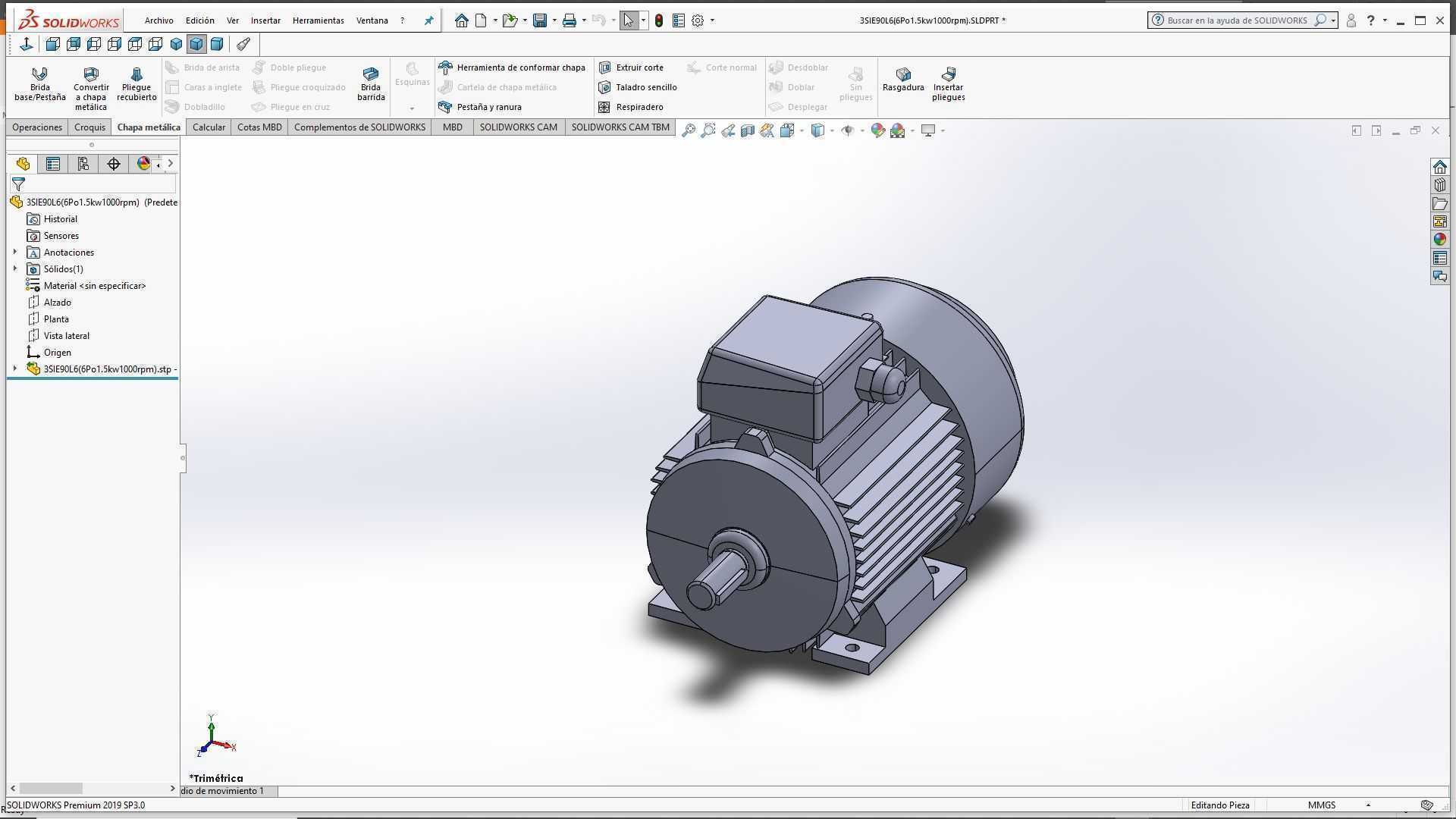

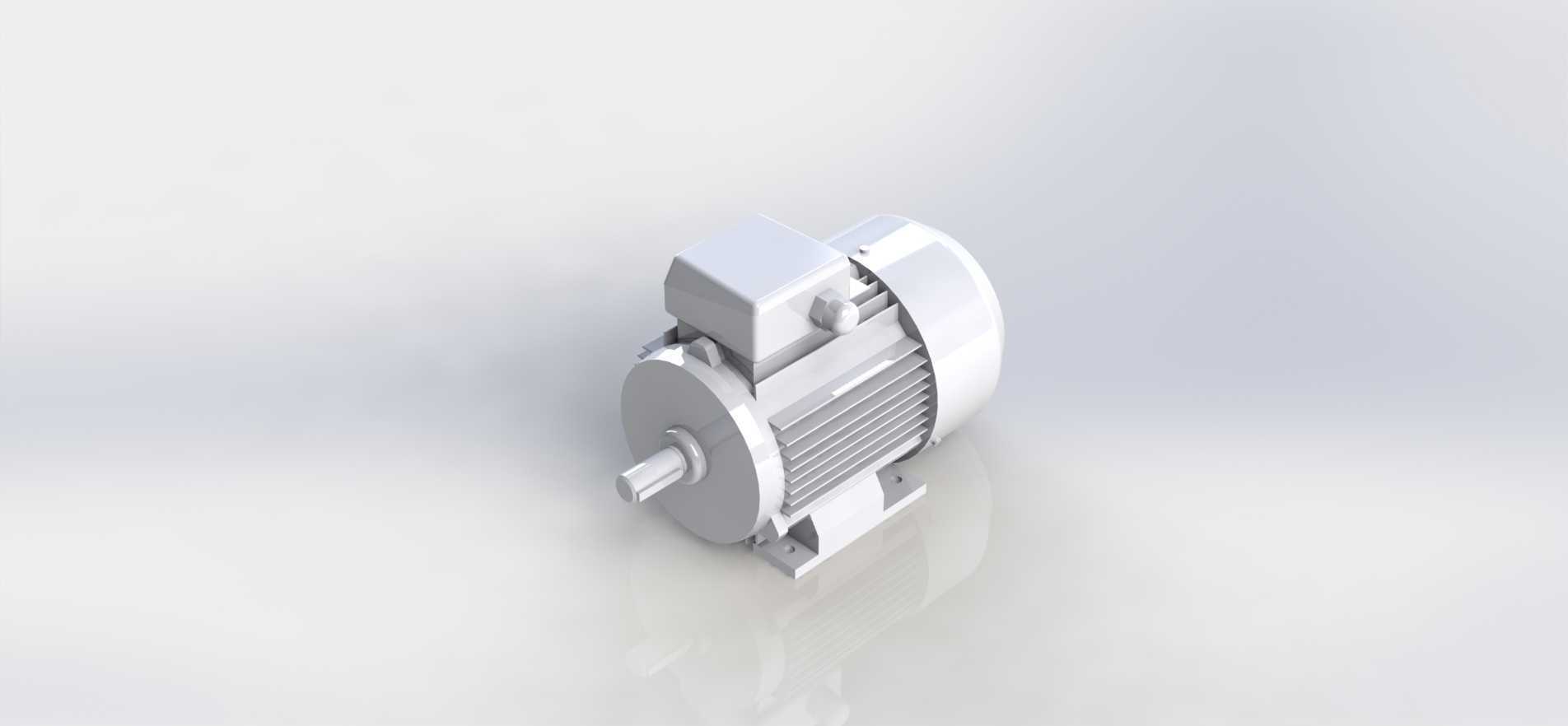

带安装底座1.5kw六极低速三相异步电机

　　做输送线、小型搅拌设备、低速传动机构选型的时候，经常会碰到转速匹配的痛点——普通四极电机1400多转的输出转速，要么加减速机凑速比增加成本，要么换低速电机直接匹配负载，这款1.5kw六极带安装脚的异步电机，就是针对1000rpm左右额定转速需求的工况做的结构设计。从实际应用场景来说，这类电机常出现在食品加工生产线的水平输送段、小型粉体搅拌罐的动力输入端、包装机械的主传动辊组、农用小型机具的动力配套上，这些场景不需要过高的输出转速，反而对启动扭矩、运行平稳性有一定要求，六极电机的磁极对数设计刚好能在50Hz工频下达到接近1000rpm的额定转速，省去了额外减速环节的传动损耗，也能缩小整套动力单元的安装空间。

　　从功能特性上看，这款带底脚安装结构的电机，采用全封闭自扇冷的外壳结构，机壳表面的散热筋沿轴向均匀排布，能在连续运行时把定子绕组产生的热量快速传导到外壳，通过尾部的散热风扇形成轴向风道带走热量，适配多粉尘、少量飞溅的普通工业车间环境，不需要额外做复杂的防护改造。输出轴采用标准圆柱轴伸，带普通平键键槽，能直接匹配联轴器、皮带轮、链轮等常用传动连接件，不需要额外做轴头改造，接线盒设置在机壳顶部，能从多个方向进线，适配车间不同方向的布线需求，不管是从设备上方走线还是侧面走线，都能方便接线操作，不用额外弯折电缆增加防护隐患。

　　设计思路上，这款电机完全遵循通用三相异步电机的安装尺寸规范，底脚的安装孔距、轴伸直径、轴中心高、键槽尺寸都符合对应功率段六极电机的行业通用标准，做设备设计的时候直接套用对应的安装尺寸边界就行，不用单独定制安装支架。底脚和机壳采用一体化铸铁结构，安装刚性足够，能承受皮带传动、链轮传动带来的径向拉力，不会因为长期受径向载荷出现机壳变形、底脚断裂的问题。端盖和机壳的配合止口做了精准的公差匹配，能保证定子和转子的同轴度，减少运行时的径向跳动，降低轴承的额外磨损，延长整机的无故障运行时间。尾部的散热风扇采用工程塑料材质，做了动平衡校正，高速旋转时不会产生额外的振动，风扇外面的风罩采用钢板冲压成型，通风孔隙的大小既能保证足够的进风量，又能防止较大的杂物卷入风扇造成卡滞。

　　从安装边界来说，这款电机的底脚安装孔为长圆孔设计，安装时能在小范围内调整轴向位置，方便张紧皮带或者调整联轴器的对接间隙，不需要在安装板上开过大的避让孔。轴中心高是对应功率段的标准尺寸，设计安装板的时候只要保证轴中心到安装面的高度公差在允许范围内，就能保证传动部件的同轴度，避免出现皮带跑偏、联轴器偏磨的问题。电机的整体长度、外径尺寸都控制在通用规格范围内，做设备布局的时候不需要预留过大的安装空间，接线盒的突出高度、风罩的外径都在常规尺寸区间内，不会和周边的设备机架、护罩产生干涉。另外电机的吊环设置在机壳顶部，搬运安装的时候可以直接用吊具起吊，不用捆绑机壳或者轴头，避免搬运过程中碰伤轴伸或者散热筋。

　　实际选型使用的时候要注意，这类六极电机的额定扭矩比同功率四极电机要高，匹配传动部件的时候要按照额定扭矩来核算平键、联轴器的承载能力，不能直接套用四极电机的传动件选型参数，避免出现键剪切、联轴器过载损坏的问题。另外底脚安装的时候要保证四个安装点的平面度，不能出现某一个底脚悬空的情况，不然运行时会产生额外的振动，传导到设备机架上产生噪音，长期运行还会影响轴承的使用寿命。接线的时候要按照接线盒内的接线图正确接法，根据供电电压选择星形或者三角形连接，保证电机在额定电压下运行，避免出现绕组过热烧毁的问题。
