双规格气动压力放大装置结构设计

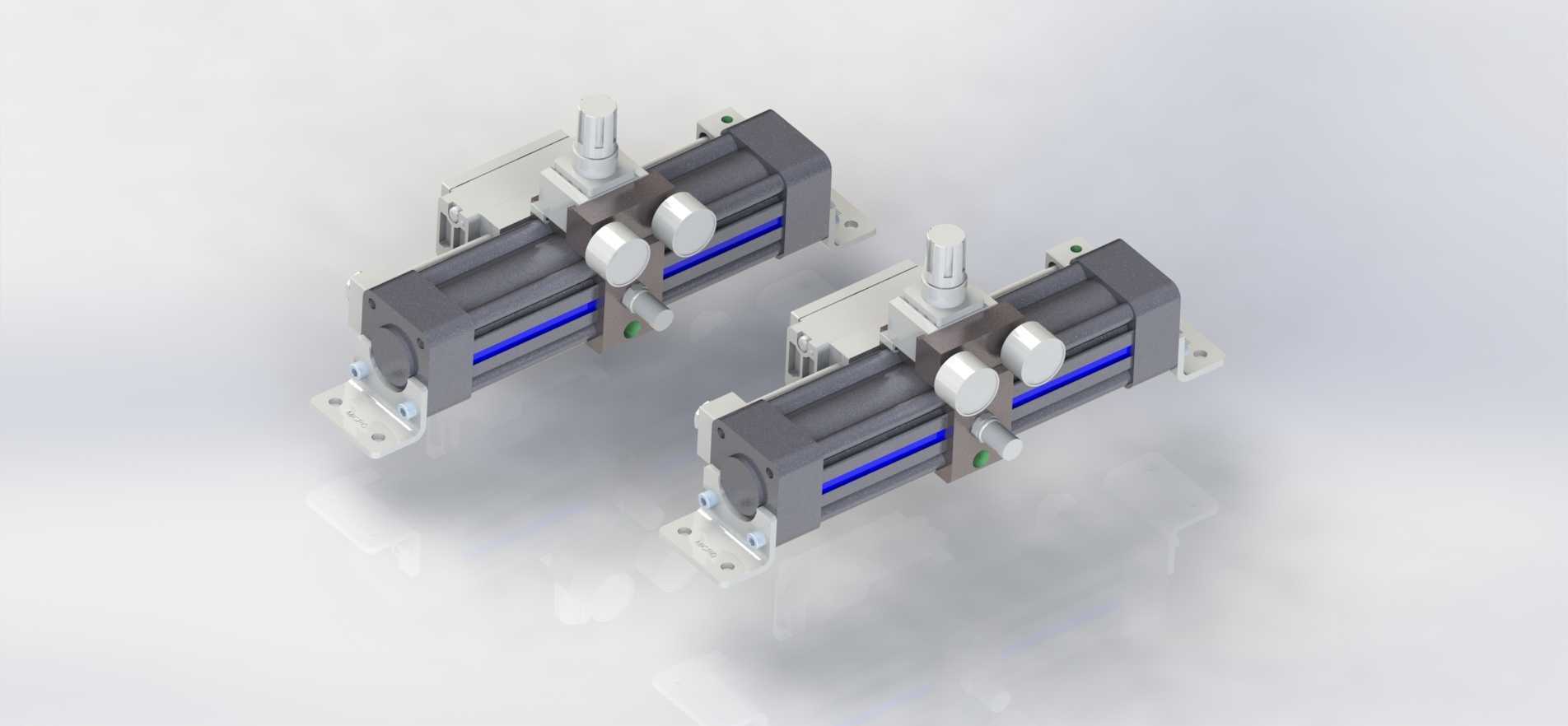

　　在气动系统的实际工况搭建中，经常会遇到主气源压力不足以满足局部执行元件高推力需求的场景，比如工装夹具的高压夹紧工位、小型冲压机构的瞬间出力段、气密性检测的高压保压回路，这类场景如果整体提升整个气路的供气压力，不仅会大幅提升空压机的运行能耗，还会提高整条气路所有元件的耐压等级要求，带来不必要的成本攀升，这时候在需要高压输出的支路前端加装压力放大器，就是性价比极高的解决方案。本次呈现的两款压力放大装置，分别适配10bar与16bar的输出压力规格，可覆盖绝大多数常规工厂气源下的局部增压需求。从结构设计逻辑来看，装置采用了对称式的双腔体驱动布局，主体缸筒部分采用硬质阳极氧化的铝合金材质，在保证缸体强度的前提下尽可能降低整体自重，

　　缸筒外侧的蓝色标识条用于区分增压规格，避免现场安装调试时出现选型混淆。端盖部分采用了带安装脚的一体式压铸结构，安装脚预留了标准的通孔安装位，可直接通过螺栓固定在设备安装板或者型材支架上，不需要额外设计定制转接支架，能有效缩短现场装配的周期。装置顶部设置了两个调节旋钮，靠近进气侧的旋钮用于调节驱动气的输入压力阈值，靠近输出侧的旋钮用于调节增压后的输出压力上限，旋钮表面做了滚花处理，现场调试时不需要额外工具就可以手动旋拧调节，调节到位后可以通过侧面的锁紧螺钉锁定参数，避免设备运行过程中因为振动导致参数偏移。气路接口采用了标准的内螺纹快插接口规格，可适配工厂常规的气动软管尺寸，不需要额外定制转接头，

　　进气口与出气口在阀体侧面做了清晰的流向标识，安装时可以快速识别接口方向，避免接反导致的功能失效。从安装边界来看，两款装置的主体安装孔位尺寸保持一致，仅缸体长度根据增压比的不同做了对应调整，这样在设备迭代或者工位压力需求调整时，可以直接替换同系列不同规格的放大器，不需要重新加工安装板，也不需要调整周边气路的布管走向，大幅降低了设备改造成本。装置侧面预留了传感器安装位，可以根据实际需求加装压力传感器，实时反馈输出端的压力数值，接入设备的PLC控制系统实现闭环压力控制，满足高精度出力场景的使用需求。在实际选型应用中，需要注意该类压力放大器属于支路增压元件，需要搭配对应的储气单元使用，避免因为瞬间大流量用气导致输出压力波动，

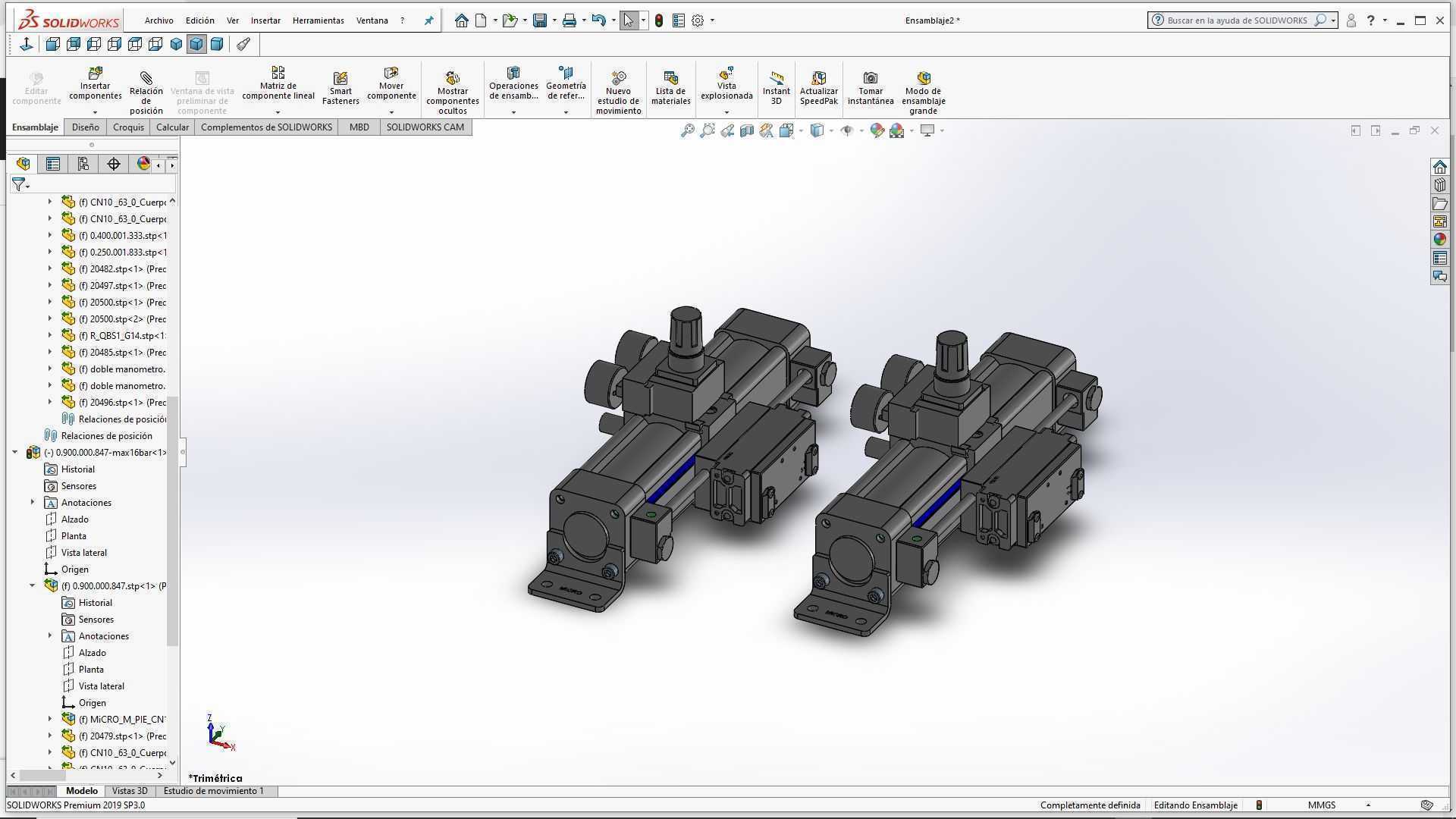

　　同时在进气侧需要加装三联件过滤气源中的水分与杂质，避免杂质进入缸体内部磨损密封件，缩短装置的使用寿命。从建模细节来看，模型完整还原了装置的所有外部结构特征，包括安装孔的倒角、密封槽的位置、旋钮的防滑纹理、标识条的安装槽位，在做设备整体装配时，可以直接调取该模型进行布局干涉检查，提前预判安装过程中可能出现的空间冲突问题，减少现场装配时的整改工作量。对于做非标自动化设备设计的工程师来说，这类标准气动元件的精准三维模型，可以有效提升整体设备的设计效率，不需要自己从零开始测绘建模，只需要根据样本参数核对安装尺寸与接口位置，就可以直接装配到设备整体模型中，完成气路布局与安装空间的校验。
