NMRV型蜗轮蜗杆减速器箱体结构设计

项目分类:减速机 发布时间:2022-01-29 ID:522203
  • NMRV型蜗轮蜗杆减速器箱体结构设计
  • NMRV型蜗轮蜗杆减速器箱体结构设计

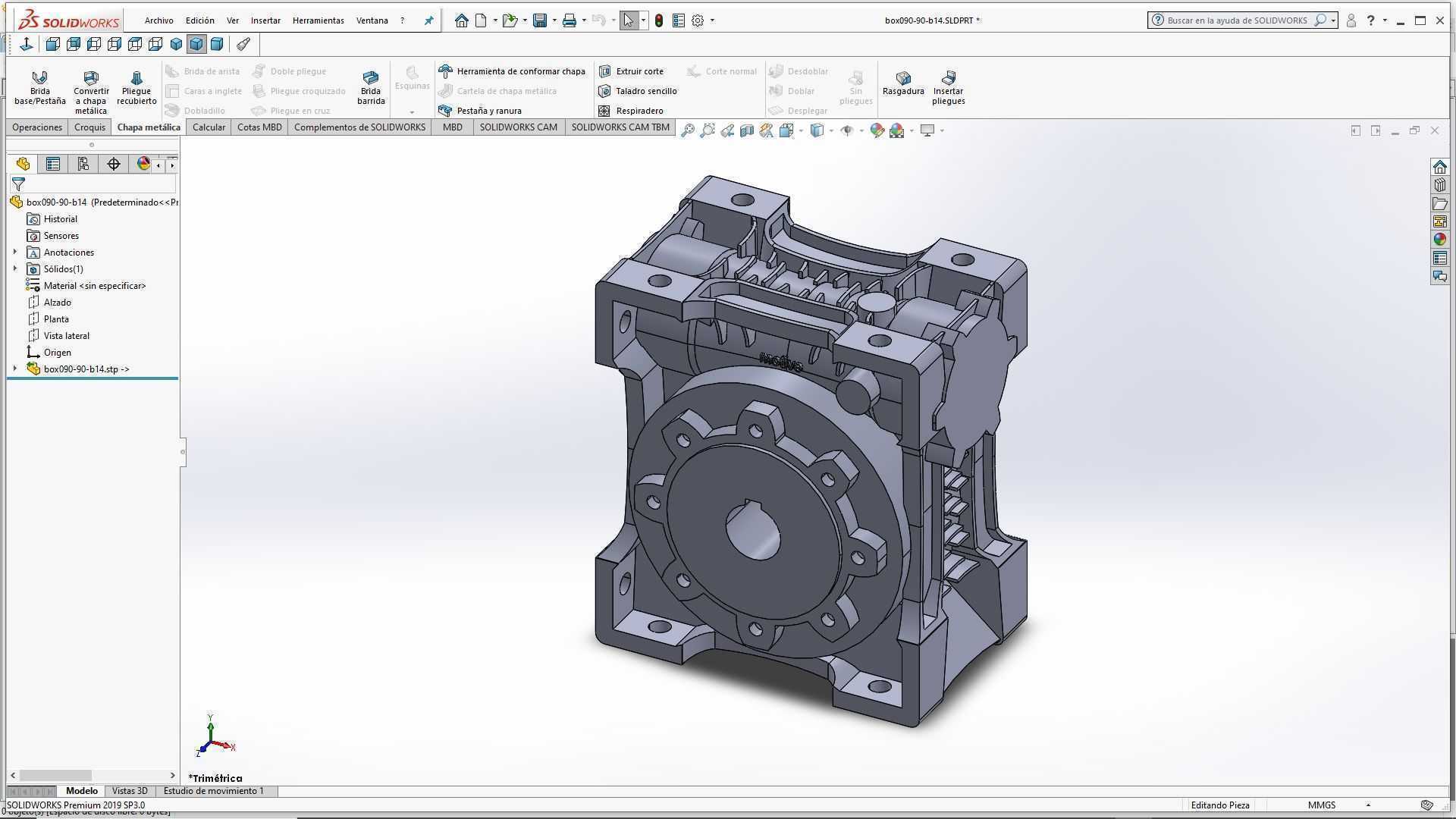

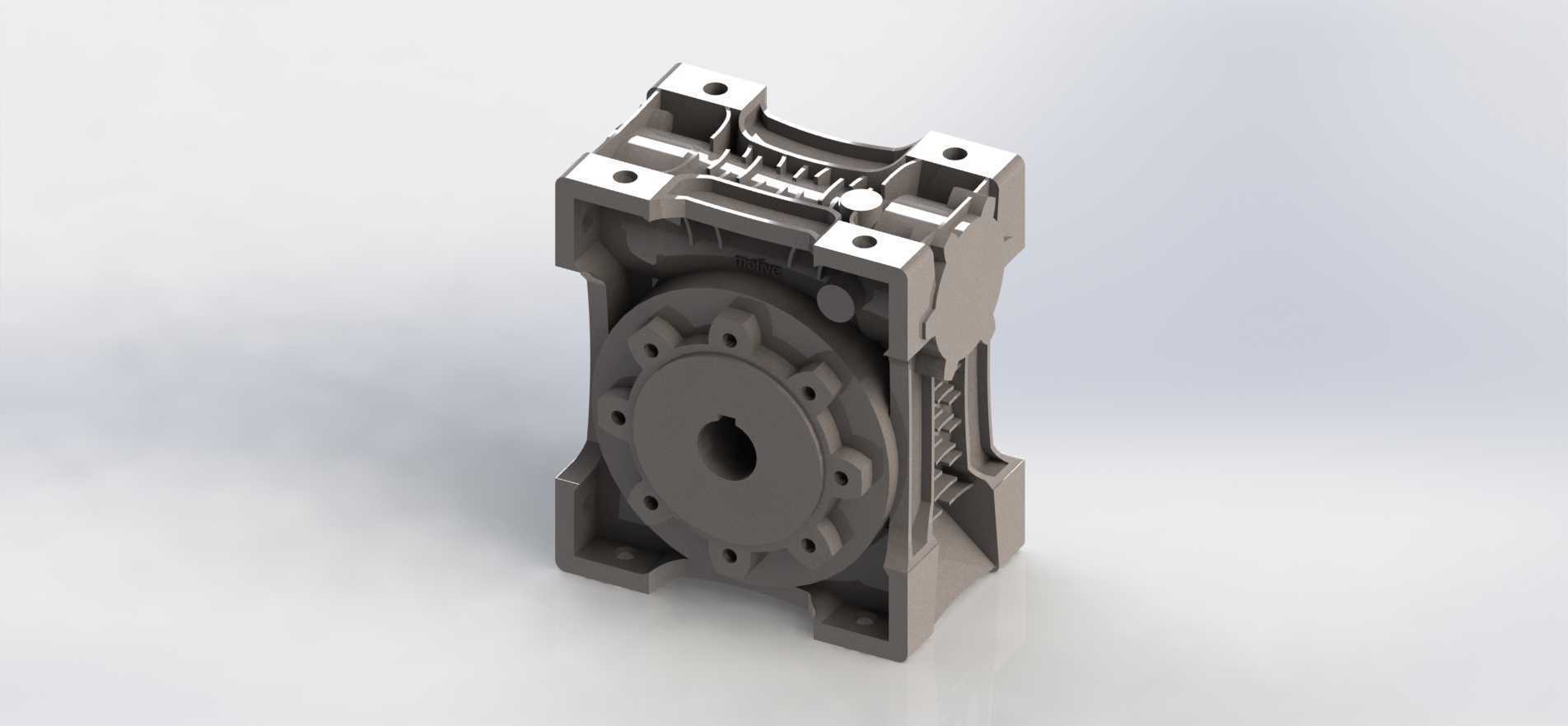

  在轻工输送、食品包装、小型自动化生产线的传动环节里,蜗轮蜗杆减速器的应用占比一直不低,而箱体作为整个减速器的承载基座,其结构合理性直接决定了整机的运行稳定性、装配精度与使用寿命。这款090规格的减速器箱体,采用一体化压铸成型的壳体结构,适配中心距90mm的蜗轮蜗杆传动副,输入轴端预留B14法兰安装接口,可直接匹配IEC标准的电机法兰对接,无需额外加装过渡连接座,能有效缩短传动链的轴向安装尺寸,在空间局促的设备布局场景中优势明显。从结构设计逻辑来看,箱体的内腔轮廓完全围绕蜗轮蜗杆的啮合空间做避让设计,蜗杆安装孔与蜗轮安装孔的垂直相交度公差控制在0.02mm以内,避免因孔位偏差导致的轮齿啮合偏载、运行异响问题。

  箱体两侧的轴承座位置做了加厚加强筋处理,筋条沿轴承孔径向呈放射状分布,既能承受轴系运转时的径向与轴向载荷,又能减少压铸过程中的壳体变形,同时加强筋的走向还兼顾了散热需求,增大了壳体与空气的接触面积,可在连续运转工况下辅助降低箱体内润滑油的温升。箱体的安装基面做了铣平处理,四个安装脚的螺栓孔位置严格按照行业通用安装尺寸排布,孔位周边做了凸台加厚,避免螺栓锁紧时造成壳体局部应力集中导致开裂。输入侧的法兰端面加工有定位止口,与电机法兰对接时可保证同轴度,止口深度与法兰厚度匹配,能避免电机轴插入时与蜗杆端的联轴器产生轴向顶死问题。箱体上部预留了注油孔与透气塞安装位,下部设置了放油螺塞孔,油位观察孔的位置刚好对应蜗轮副的合理浸油深度,

  既能保证蜗轮轮齿啮合时得到充分润滑,又不会因注油过多导致搅油损失过大、油温升高过快。从安装边界来看,这款箱体的整体外形轮廓方正,没有突出的冗余结构,输出轴端的法兰连接面可直接对接负载设备的输入接口,也可通过输出轴孔配合键连接传递扭矩,箱体的壁厚根据不同位置的受力情况做了差异化设计,承载区域壁厚均匀过渡,非承载区域适当减薄,在保证结构强度的前提下尽可能控制壳体自重,适配对设备重量有要求的移动类自动化设备。在实际选型应用中,这款箱体适配的减速比范围覆盖常见的中小减速比场景,可匹配不同功率的四级电机,输出扭矩可满足多数轻型输送、小型机械手回转、包装设备送料机构的传动需求,其箱体的密封槽设计采用嵌入式O型圈密封结构,

  结合面的平面度公差控制在0.01mm以内,可有效防止润滑油渗漏,同时能阻挡外部粉尘、水汽进入箱体内部,适配多粉尘、轻度潮湿的车间作业环境。设计过程中还充分考虑了装配工艺性,箱体的内腔拔模角度统一,压铸后无需过多的后续机加工即可满足装配要求,轴承孔的加工基准与安装基面统一,减少了基准转换带来的加工误差,轴系装配时可从箱体两侧分别装入蜗杆与蜗轮组件,装配流程顺畅,后期维护拆解也无需破坏壳体结构,只需拆开端盖即可更换轴承、密封件等易损部件。
