蜗轮蜗杆式减速器箱体结构设计

项目分类:减速机 发布时间:2022-01-29 ID:522204
  • 蜗轮蜗杆式减速器箱体结构设计
  • 蜗轮蜗杆式减速器箱体结构设计

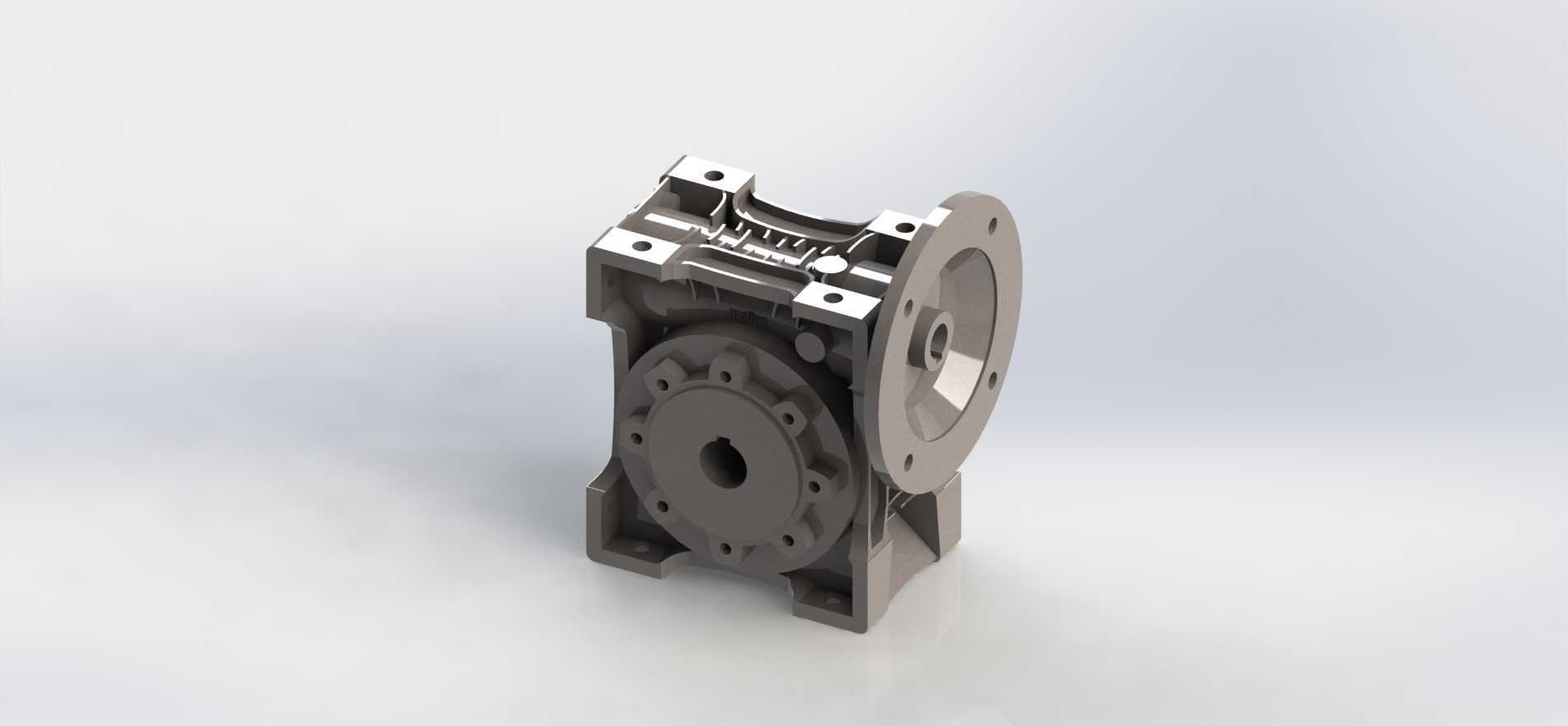

  在轻工输送、食品包装、小型自动化生产线的动力传输环节,这类蜗轮蜗杆结构的减速箱体是承载传动副、保障扭矩平稳输出的核心基础构件。不同于大规格重载减速箱的厚重设计,这款适配090规格的箱体针对中小功率传动场景做了结构优化,日常配套0.37kW到1.5kW的驱动电机使用时,可实现90比的固定减速比,将电机端的高转速低扭矩输入,转化为输出端的低转速大扭矩动力,匹配生产线输送带、小型物料提升机构、包装设备进给单元的负载运行需求。

  从实际安装适配的角度看,箱体采用B5法兰安装的接口设计,输入端的圆形法兰端面上预留了均匀分布的螺栓过孔,可直接与标准B5安装形式的电机端面对接,无需额外制作过渡连接支架,能大幅减少现场安装的调整工作量。输出端的法兰接口同样做了标准化的孔位设计,可直接对接负载端的连接法兰,保证动力传输的同轴度,避免因安装偏心导致的轴承磨损、传动噪音增大等问题。箱体底部预留了四个带安装孔的支撑脚,在不使用法兰安装的场景下,也可通过底部支撑脚将箱体固定在设备机架的安装平面上,两种安装形式的兼容设计,让这款箱体能适配更多不同布局的设备结构。

  结构设计层面,箱体采用一体化铸造成型的主体结构,壁厚根据不同部位的受力情况做了差异化分布:轴承安装位、传动副啮合承载区的壁厚做了加厚处理,可承受蜗轮蜗杆传动过程中产生的径向与轴向载荷,避免长期运行出现箱体变形;非承载的外壁区域则通过合理的壁厚减薄控制整体重量,同时在外壁设置了多条加强筋,从输入端法兰延伸至底部支撑脚,既提升了箱体的整体刚性,又能在传动过程中辅助散热,将蜗轮蜗杆啮合产生的热量通过筋条快速散发到空气中,避免箱体内润滑油温度过高导致的润滑性能下降。

  箱体的内腔设计完全适配蜗轮蜗杆的传动布局,蜗杆安装位与蜗轮安装位的轴承孔采用一次装夹镗削加工,保证两个安装轴线的空间垂直度符合设计公差要求,这直接决定了蜗轮蜗杆啮合的接触精度——如果轴线垂直度超差,会出现轮齿接触偏载、传动效率下降、运行噪音增大、轮齿磨损加快等一系列问题。内腔的轮廓做了圆滑过渡处理,没有突兀的直角结构,一方面减少铸造过程中的应力集中,降低箱体铸件出现砂眼、裂纹的概率,另一方面也能让箱体内的润滑油在传动件的带动下顺畅流动,保证各个啮合点位与轴承位置都能得到充分润滑,同时避免润滑油在死角区域淤积变质。

  箱体上预留的多个螺栓孔位,分别对应箱盖连接、轴承端盖固定、油标安装、油塞安装的功能需求:箱盖连接孔沿箱体分型面均匀分布,保证合箱后的密封压力均匀,配合密封垫可有效防止润滑油渗漏;轴承端盖的安装孔位精度与轴承孔同轴,保证端盖安装后能准确压紧轴承外圈,调整轴承的轴向间隙,避免传动过程中出现轴系窜动;油标安装位设置在箱体侧面的适中高度,可方便运维人员日常观察箱体内的润滑油液位,及时补充润滑油;底部的油塞孔位用于定期更换润滑油时排空旧油,位置设置在内腔最低点,可保证旧油完全排空,减少油泥残留。

  在实际选型应用中,这款箱体的安装边界尺寸经过标准化校核,输入端法兰的止口尺寸、螺栓孔分布圆直径都符合通用B5电机的安装标准,输出轴的中心高、输出法兰的连接尺寸也与同规格的通用减速箱保持互换性,当设备上原有同规格减速箱出现箱体损坏时,可直接替换这款箱体,无需调整设备上的电机与负载安装位置,大幅降低设备维修的时间成本。箱体的材质选用常用的灰铸铁材料,具备良好的减震性能,能有效吸收蜗轮蜗杆传动过程中产生的振动,降低设备运行的整体噪音,同时灰铸铁的铸造性能与切削加工性能优异,适合批量生产,也方便后续的二次加工修整。

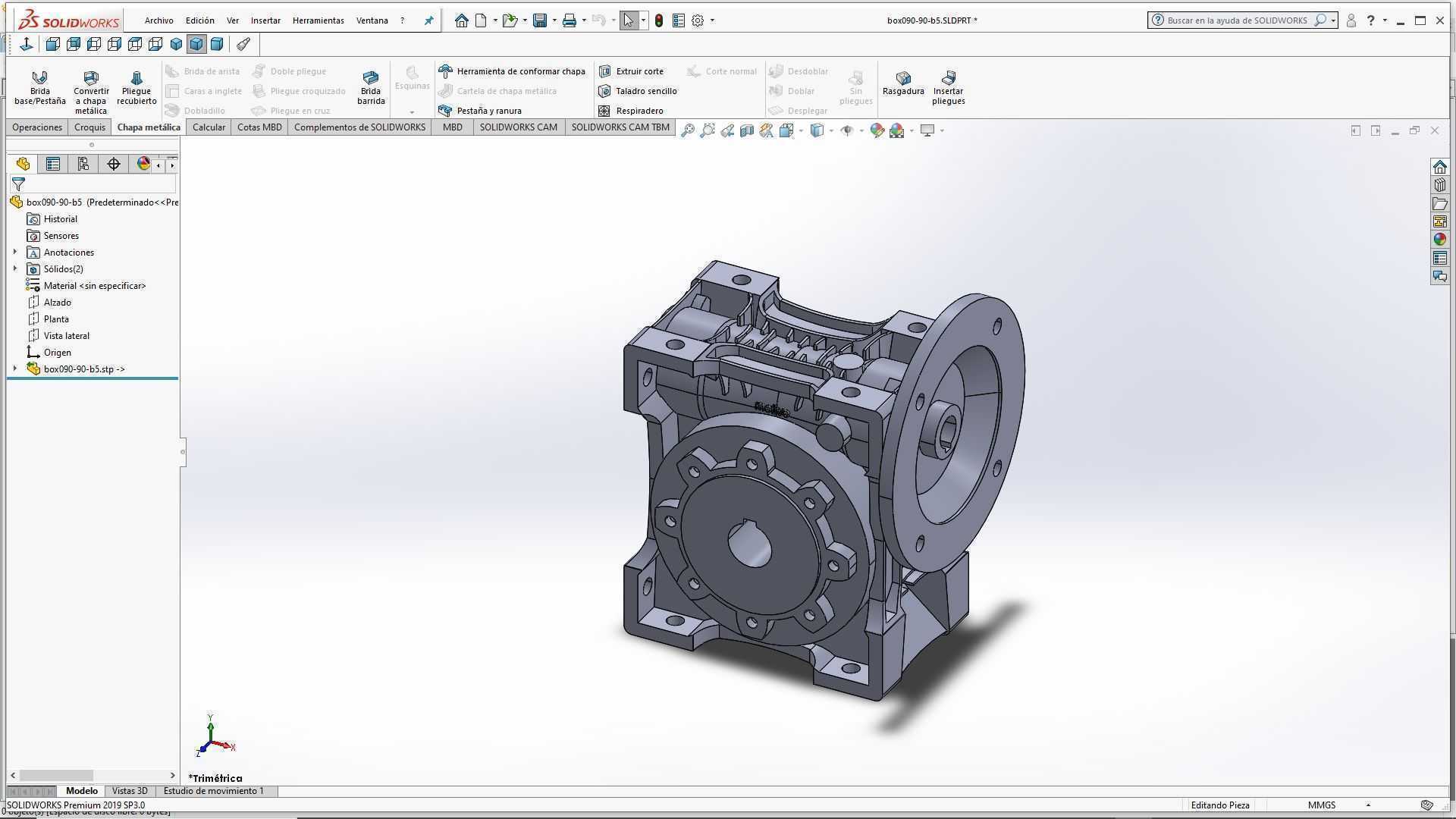

  从三维建模的角度看,这款箱体的建模过程需要重点关注各个安装孔位的位置度公差、轴承孔的同轴度与垂直度要求、加强筋的布局合理性,以及分型面的密封结构设计,建模时需要充分考虑铸造工艺的拔模斜度、加工面的余量预留,避免设计出无法加工或者铸造缺陷率过高的结构。对于从事小型传动设备设计的工程师来说,这类箱体的结构设计逻辑具备很强的参考性,可根据实际的传动功率、安装空间需求,调整箱体的尺寸参数、安装接口形式,快速适配不同的应用场景。
