蜗轮蜗杆式减速器箱体结构设计

　　在轻工输送、食品包装、小型自动化生产线的动力传输环节，这类蜗轮蜗杆结构的减速器箱体是核心承载部件，日常选型和结构校核时，首先要明确它的实际承载逻辑——箱体不只是容纳蜗轮蜗杆啮合副的外壳，更是承担输入输出轴系支撑、啮合反力抵消、整机安装定位的一体化结构件。从实际应用场景来看，这类小规格减速器常配套在0.5-3kW的异步电机或伺服电机输出端，用来实现大减速比的动力转换，把电机端的高转速低扭矩输出，转化为从动端的低转速大扭矩输出，常见于皮带输送机的驱动端、小型包装机械的送料辊驱动、自动化仓储的轻载提升机构，还有部分小型农机的进给传动单元，因为蜗轮蜗杆结构自带反向自锁特性，在垂直提升类工况里还能起到停机防坠的辅助作用，这时候箱体的刚性直接决定了自锁状态下的结构稳定性，要是箱体轴承座位置刚性不足，重载停机时轴系偏移会导致蜗轮蜗杆啮合间隙突变，轻则出现传动异响，重则打齿失效。

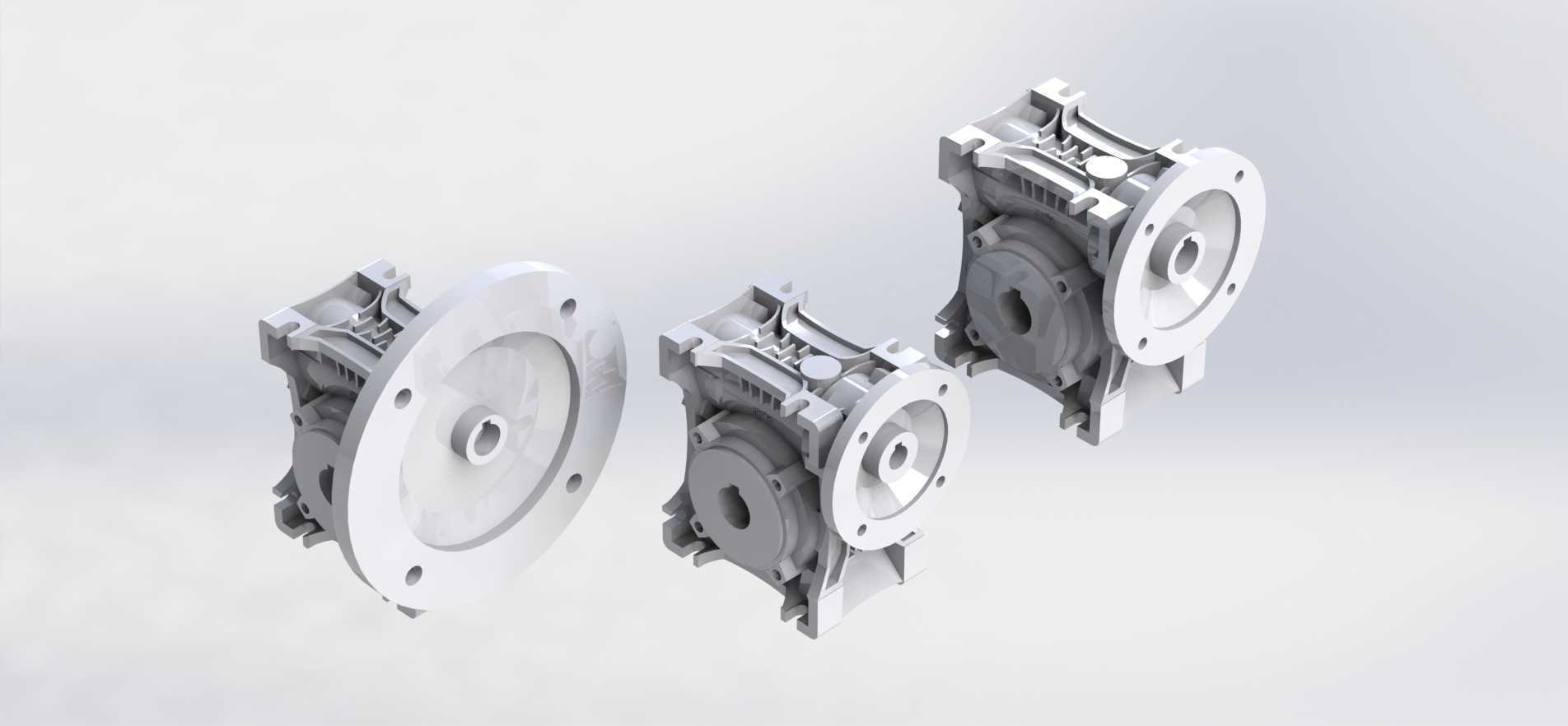

　　从设计思路上拆解这个箱体的结构，首先要匹配内部传动副的布局：输入侧是法兰式安装端，直接对接电机的输出法兰，所以输入侧的止口尺寸、安装孔位的位置度公差是设计时的第一优先级，要保证电机输出轴和箱体内的蜗杆轴同轴度控制在0.02mm以内，避免联轴器承受额外的径向力。箱体的腔体设计要完全贴合蜗轮蜗杆的啮合空间，既要留出足够的润滑油储油空间，保证啮合副和轴承的飞溅润滑，又要避免腔体过大导致润滑油充注量过多，造成运转时的搅油损失过大，油温异常升高。输出侧的法兰结构是用来对接从动设备的，输出轴的轴承座采用了双轴承支撑的跨距设计，靠近法兰端的轴承主要承担径向载荷，内侧的轴承同时承担径向和轴向载荷，因为蜗轮蜗杆啮合时会产生较大的轴向分力，这部分力最终要通过轴承传递到箱体的轴承座凸台上，所以轴承座位置的壁厚要比普通腔体壁厚厚30%左右，同时在轴承座和腔体侧壁之间设计了加强筋结构，筋位沿着轴向力的传递方向布置，直接把受力传导到箱体的安装底座上，避免应力集中在轴承座根部。

　　再说到安装边界的尺寸逻辑，这类箱体的安装分为两个部分，一个是和电机对接的输入法兰，止口直径、安装孔的中心圆直径、孔的数量和规格都要匹配通用的IEC电机安装标准，不用额外做转接法兰就能直接适配市面上的标准电机，减少现场安装的适配成本。另一个是箱体自身的安装固定结构，底部的安装脚做了下沉式的安装孔设计，安装螺栓从上方穿入就能把箱体固定在设备的安装机架上，安装脚的平面和输出轴轴线、输入轴轴线的平行度、垂直度公差都有严格要求，不然整机固定后会出现轴系别劲的问题。另外箱体上的视油窗、油塞位置也做了针对性布局，注油孔在腔体上方，方便日常维护时加注润滑油，放油孔在腔体最低位置，能完全排空箱体内的旧润滑油，油位观察窗的位置刚好对应正常油位的高度，不用拆开箱体就能直观判断润滑油量是否合适。

　　从结构细节来看，箱体的合箱面采用了止口式定位结构，上下箱（或者说箱体和箱盖）合箱时靠止口保证位置精度，合箱面的平面度要求控制在0.01mm以内，避免运转时出现润滑油渗漏的问题，同时合箱面的密封槽设计适配耐油橡胶密封圈，不用打密封胶就能实现可靠密封，方便后期拆解维护。输入侧的轴伸位置设计了双唇式油封的安装槽，外侧的油封唇口阻挡外界的粉尘、水汽进入箱体，内侧的唇口阻挡箱体内的润滑油泄漏，在多粉尘的生产车间场景下，这种密封结构能有效延长轴承和齿轮副的使用寿命。另外箱体的散热结构也做了适配，因为蜗轮蜗杆传动的效率相对偏低，运转时产生的热量较多，所以箱体的外表面设计了均匀分布的散热筋，沿着空气自然对流的方向布置，能增大散热面积，把箱体内的热量快速传导到外界空气中，保证连续运转时箱体内的油温不超过80摄氏度，避免润滑油过早氧化失效。

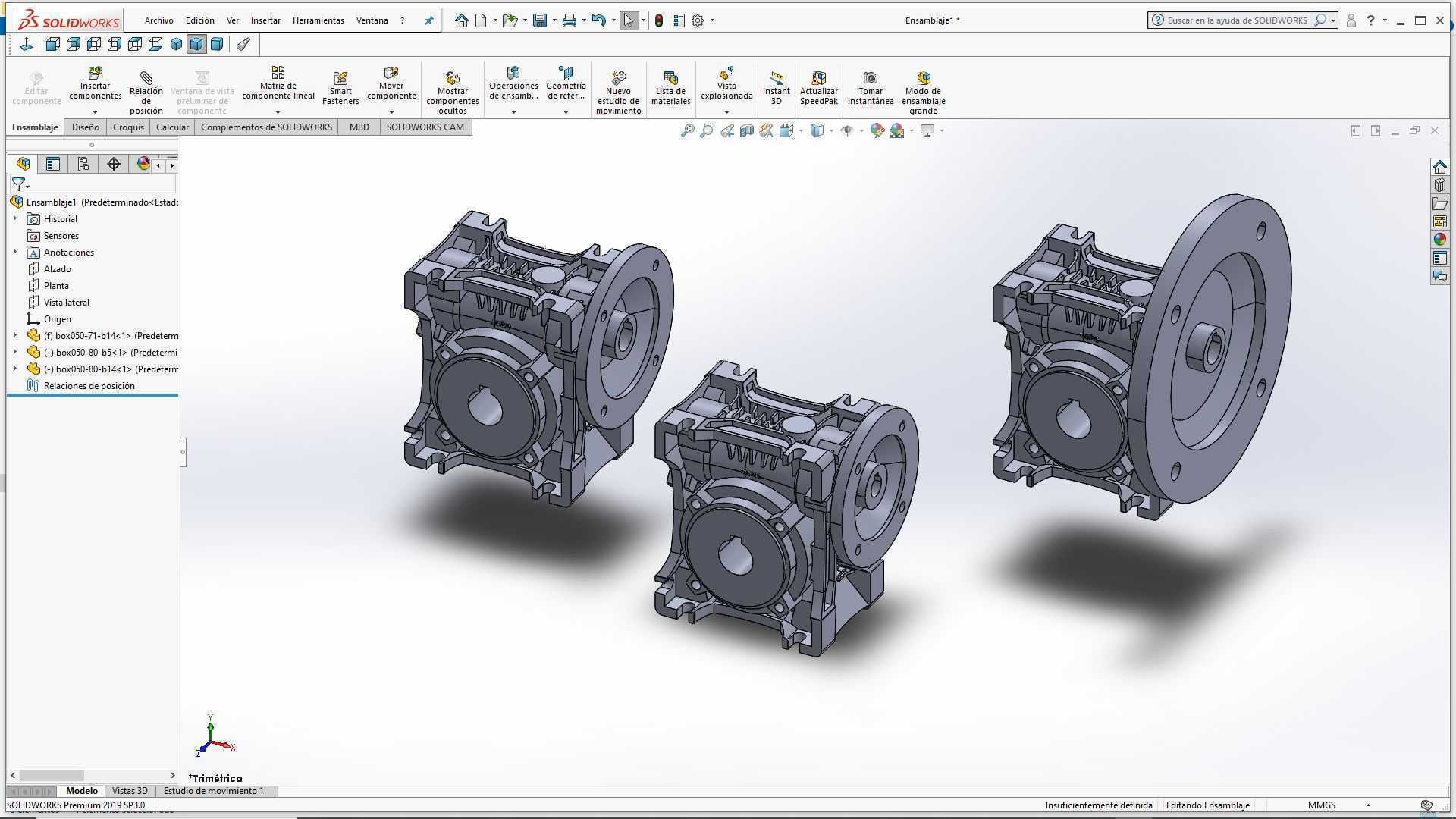

　　在做三维建模的时候，这类箱体的建模逻辑要先从轴系的布局开始，先确定输入轴、输出轴的空间位置，保证蜗轮蜗杆的中心距符合设计要求，然后再围绕轴系的支撑位置搭建轴承座结构，再延伸出腔体壁、安装法兰、安装脚、加强筋等结构，所有的壁厚过渡位置都要做圆角处理，避免铸造时出现应力集中或者缩孔缺陷，因为这类箱体一般采用压铸铝合金或者灰铸铁铸造工艺，建模时要充分考虑铸造的拔模斜度，所有垂直于分型面的面都要做1-1.5度的拔模斜度，安装孔、轴承孔的位置要预留加工余量，保证后期机加工后的尺寸精度。还要注意的是，箱体内部的棱角位置都要做圆角处理，避免润滑油在腔体内部流动时出现涡流，影响飞溅润滑的效果，同时也能减少铸造时的应力集中问题。

　　实际选型应用时，还要根据工况的负载特性校核箱体的强度，比如在冲击负载较大的工况下，要适当加大轴承座位置的壁厚，或者选用更高强度的铸造材质，而在轻载连续运转的工况下，就可以在保证刚性的前提下适当优化壁厚，减轻整机重量。另外箱体的表面处理也要根据应用场景选择，在常规室内工况下做喷塑处理就能满足防锈要求，在有腐蚀性介质的食品、化工场景下，就要做阳极氧化或者不锈钢材质的特殊设计，保证箱体的耐腐蚀性。
