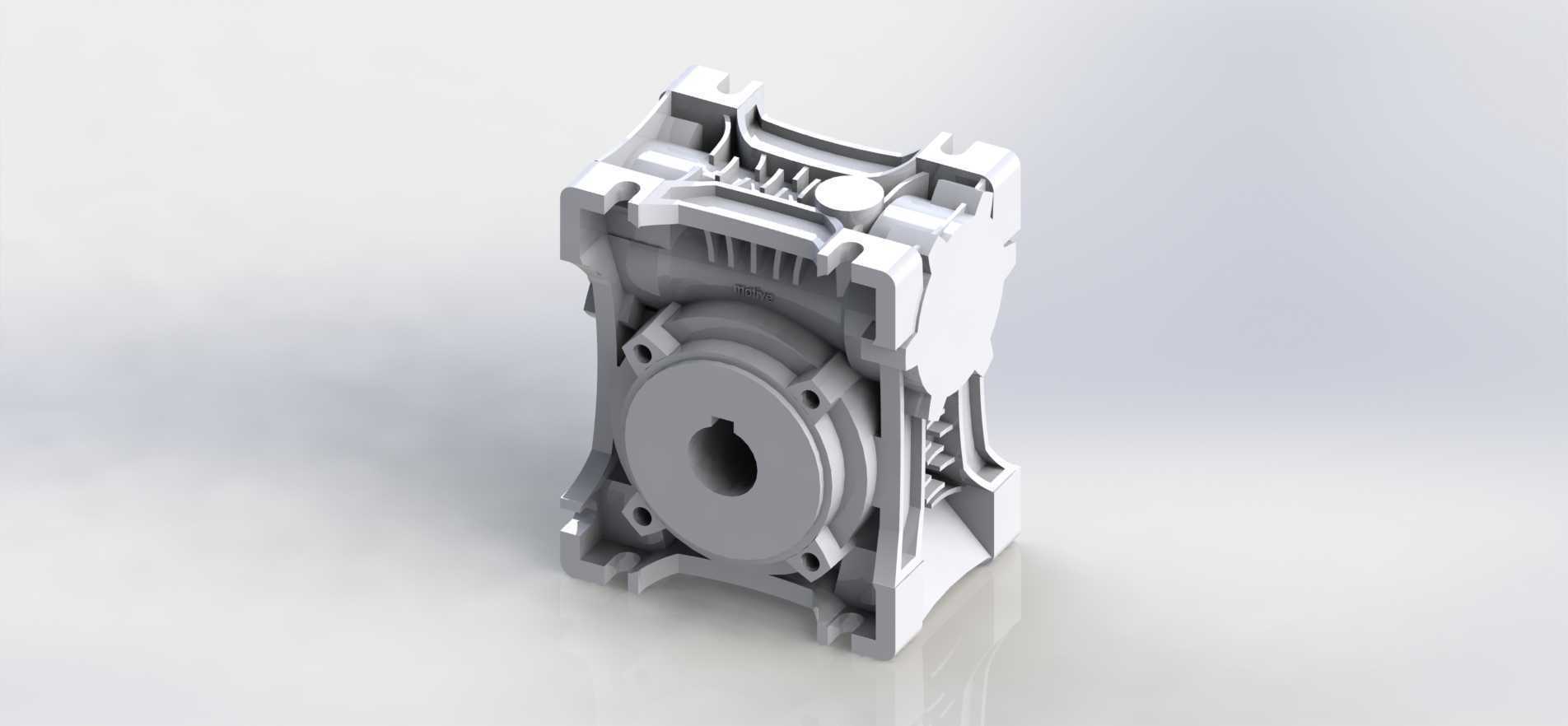

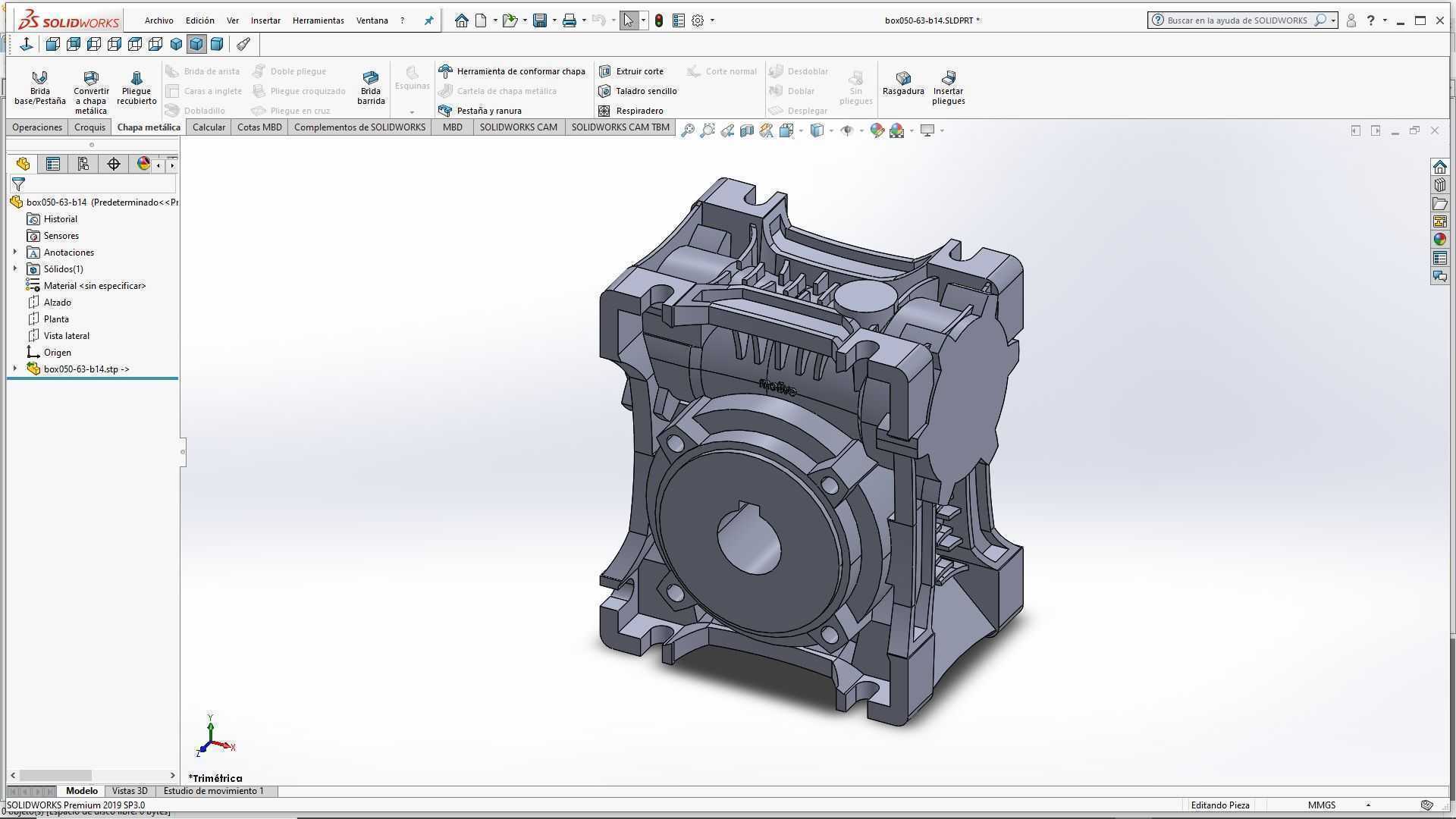

在轻工输送、食品包装、小型自动化生产线的动力传输环节,蜗轮蜗杆类减速装置的应用占比常年居高,而作为整套减速机构的承载核心,箱体的结构设计直接决定了整机的运行稳定性、装配效率与使用寿命。这款箱体采用一体化压铸成型的结构思路,区别于传统拼接式箱壳,整体式结构能更好地承受蜗轮蜗杆啮合过程中产生的径向与轴向复合载荷,避免长期运行后拼接面出现渗油、错位的问题。从实际安装适配的角度出发,箱体前端预留的圆形法兰安装面,加工有均匀分布的螺栓沉孔,可直接匹配标准规格的端盖与输出轴组件,安装孔的位置度公差控制在0.02mm以内,能保证输出轴与负载端的同轴度要求,减少轴系运转时的偏磨损耗。箱体侧面的加强筋布局并非随意设置,而是沿着蜗杆轴的受力方向、
蜗轮支撑座的载荷传递路径做了放射状排布,既可以在不额外增加箱体壁厚的前提下提升整体刚性,减少满负载运行时的箱体形变,也能在压铸过程中起到辅助导流的作用,降低铸件内部出现缩孔、气孔的概率。箱体底部的安装脚做了加宽处理,每个安装脚都预留了长条形的调节安装孔,方便现场安装时调整整机的中心高,适配不同高度的输入电机与负载对接需求,安装脚与箱体主体的过渡位置做了大圆角处理,避免应力集中导致的安装脚断裂问题,这一点在有振动的输送线工位上尤为重要,很多早期的箱体故障都出在安装脚的应力集中位置。从内部腔体的设计来看,箱体内腔的轮廓完全贴合蜗轮的转动轨迹,预留了刚好足够的润滑油流动空间,既不会因为腔体过大导致润滑油加注量过多造成运转时的搅油损失,
也不会因为空间不足导致齿轮啮合区润滑不充分,腔体底部预留了油塞安装位,可方便后期更换润滑油时排空废油。箱体上部的观察口结构,可直接观察内部蜗轮蜗杆的啮合状态与润滑油液位,日常维护时不需要完全拆解箱盖就能完成基础检查,大幅降低了设备运维的时间成本。在输入轴端的轴承座位置,设计了双重密封的安装槽位,可同时适配骨架油封与防尘圈的安装,能在多粉尘的生产车间环境下阻挡外部粉尘进入箱体内部,同时避免内部润滑油渗漏,这一细节设计在陶瓷加工、建材输送这类粉尘较大的应用场景中,能将密封件的更换周期延长近一倍。箱体的壁厚设计遵循了均匀过渡的原则,所有壁厚差控制在2mm以内,避免压铸成型时因为冷却速度不一致导致的铸件变形,轴承座位置的局部加厚处理,
是为了承受轴系运转时的轴承径向载荷,加厚区域与周边薄壁的过渡位置采用了渐变斜面,不会出现突兀的壁厚变化。从装配逻辑上看,这款箱体采用了侧开式的装配窗口,蜗轮组件可从侧面直接装入腔体,再通过侧盖完成密封,相比传统的上下剖分式箱体,装配时不需要反复调整箱盖与箱体的同轴度,能大幅提升产线的装配效率,同时减少了一个剖分面的密封处理环节,降低了渗油的风险。在实际选型适配时,这款箱体可适配中心距50规格的蜗轮蜗杆副,输入功率覆盖0.18kW到0.75kW的常规四级电机,输出扭矩可满足小型皮带输送机、包装线分度机构、小型提升装置的动力传输需求,安装时需要注意输入轴与电机轴的同轴度误差不能超过0.1mm,否则会导致输入轴轴承的过早磨损,同时安装脚的固定螺栓需要加装防松垫圈,避免设备长期振动导致螺栓松动。
