蜗轮蜗杆减速器箱体结构设计方案

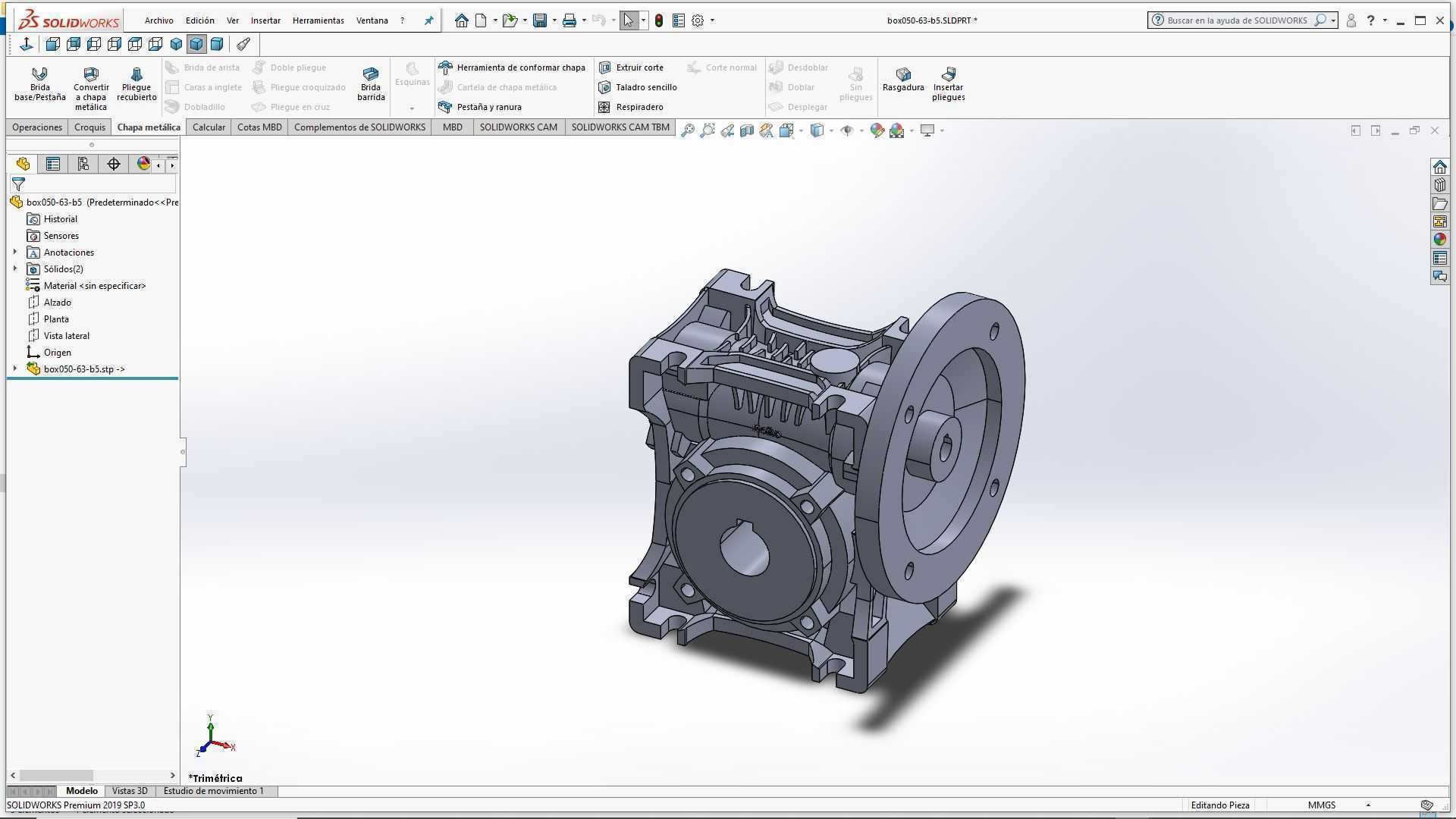

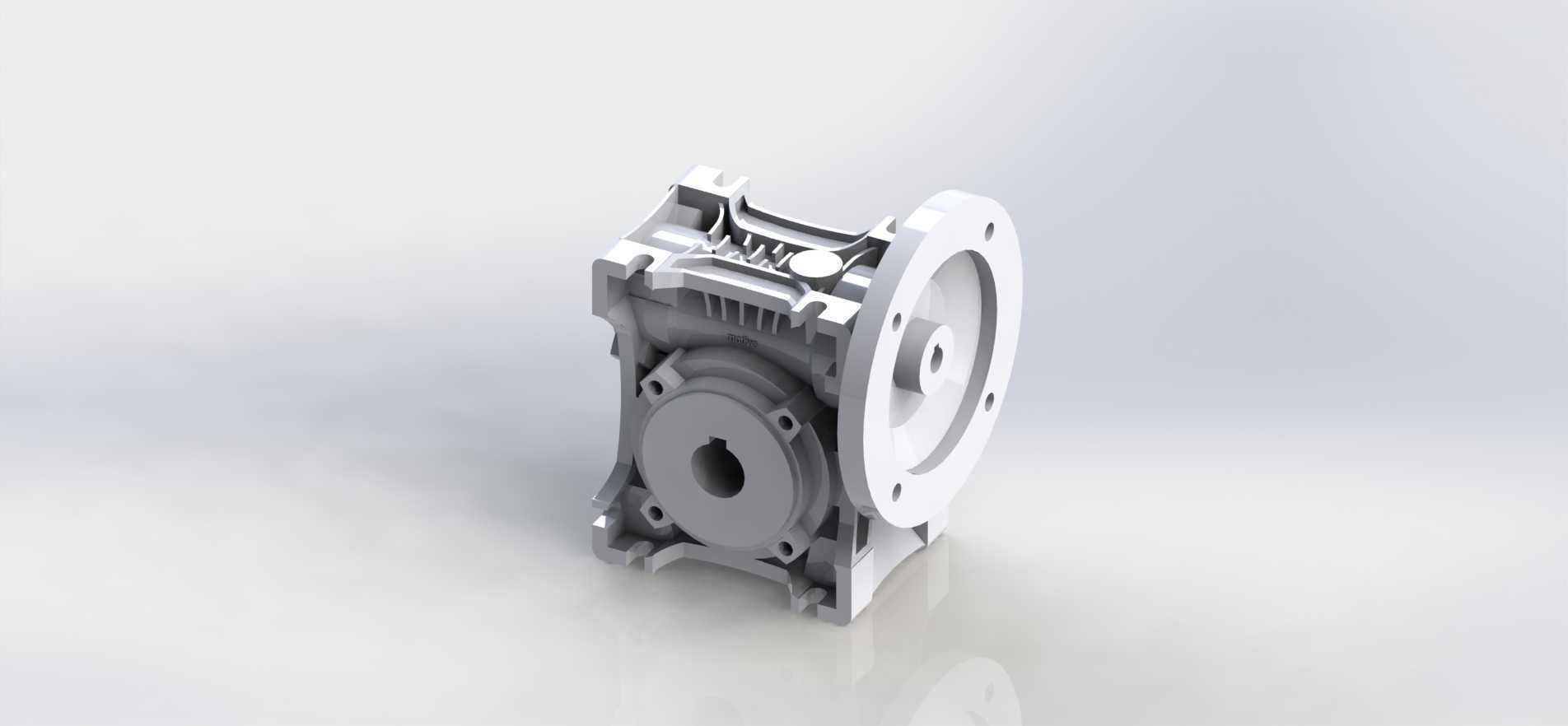

　　在轻工输送、食品包装、小型自动化生产线的动力传输环节，蜗轮蜗杆类减速装置的应用占比常年居高不下，而作为整套减速机构的承载核心，箱体的结构合理性直接决定了整套传动单元的运行稳定性、装配便捷性与使用寿命。这款箱体针对NMRV系列蜗轮蜗杆减速单元开发，整体采用一体化压铸成型的壳体结构，材质适配常用的压铸铝合金牌号，兼顾轻量化需求与结构刚性，相比传统铸铁壳体重量降低40%以上，同时具备优异的散热性能，能够在连续运行工况下快速导出蜗轮蜗杆啮合产生的摩擦热量，避免箱体内润滑脂因温度过高提前失效。

　　从安装边界来看，箱体输入端采用标准圆形法兰连接结构，法兰端面均匀分布6个螺栓安装孔，适配通用B5法兰安装的驱动电机，输入端轴承位的同轴度公差控制在0.02mm以内，能够保证输入轴与电机输出轴的对中精度，减少偏载带来的轴承磨损与运行异响。箱体输出端设置有带定位止口的圆形安装面，止口尺寸匹配常用的输出轴系安装公差，可直接对接负载端的连接法兰，无需额外加工转接板，大幅降低现场安装的调整工作量。箱体底部设置有四个带安装沉孔的固定支脚，支脚的安装孔位间距遵循行业通用安装尺寸规范，可直接替换同规格的传统减速箱体，无需对设备安装机架进行二次改造。

　　在结构设计思路上，这款箱体充分考虑了蜗轮蜗杆传动的受力特性：蜗杆侧的轴承座部位做了局部加厚处理，同时在轴承座外壁设置有放射状的加强筋结构，既能够承受蜗杆传动时产生的径向与轴向复合载荷，避免轴承座在长期交变载荷下出现形变，又能通过加强筋增大壳体的散热面积，提升热交换效率。蜗轮腔的内部型腔做了圆滑过渡处理，没有加工死角，既能够保证润滑脂在腔体内的顺畅流动，让啮合部位得到充分润滑，又能避免加工残留的铁屑、杂质在死角堆积，减少齿轮啮合过程中的磨粒磨损。箱体上预留有油位观察孔、注油孔与放油孔的安装位，位置设置符合日常维护的操作习惯，操作人员无需拆解设备即可完成润滑油位检查、补油与废油更换的操作。

　　从实际装配逻辑来看，箱体的分型面设置在蜗轮腔的中心平面位置，合箱定位采用高精度定位销定位，合箱后的结合面平面度公差控制在0.01mm以内，配合密封胶条即可实现可靠的密封效果，避免运行过程中出现润滑油渗漏的问题。箱体上的所有安装孔位均采用一次装夹加工完成，孔位位置度公差控制在0.03mm以内，能够保证装配时轴承、端盖、轴系零件的顺利安装，减少装配时的修配工作量，提升批量装配的生产效率。针对不同的安装场景，这款箱体除了底部支脚安装、输入端法兰安装的形式外，还在壳体侧面预留有可选的扭力臂安装位，可适配悬挂式安装的应用场景，满足不同设备的布局需求。

　　在细节处理上，箱体的所有棱边均做了圆角过渡处理，既避免了加工与装配过程中尖锐棱边划伤操作人员，又能减少应力集中点，提升壳体的抗冲击性能。壳体表面采用喷塑处理，具备较好的耐锈蚀与耐油污能力，能够适应车间内多油污、多粉尘的工作环境，长期使用也不会出现表面涂层脱落的问题。输入端与输出端的轴承位均设计有密封件安装槽，适配标准规格的骨架油封，能够有效阻挡外界粉尘、水汽进入箱体内部，同时防止箱体内的润滑油泄漏，保证传动机构在复杂工况下的运行可靠性。
