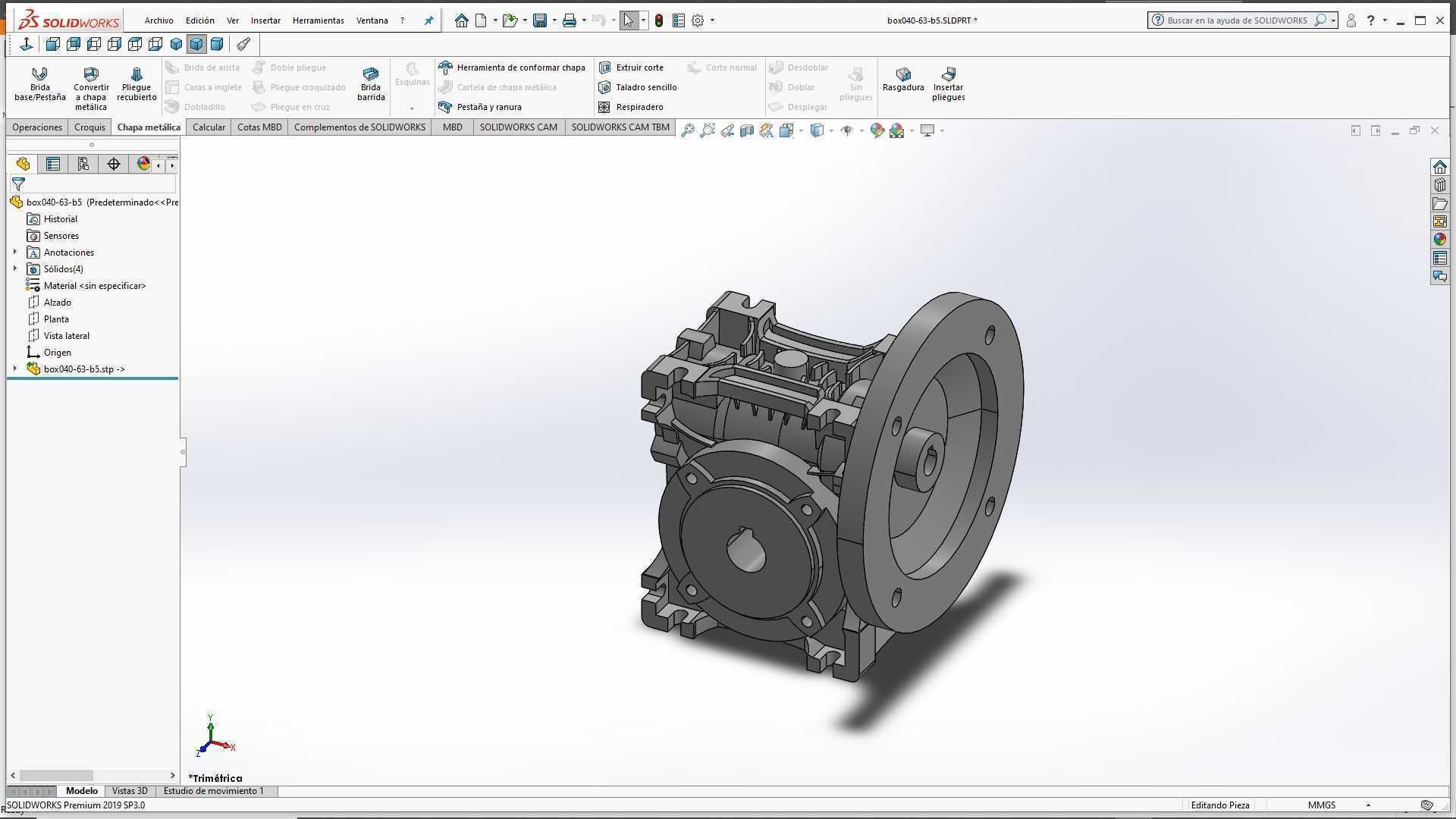

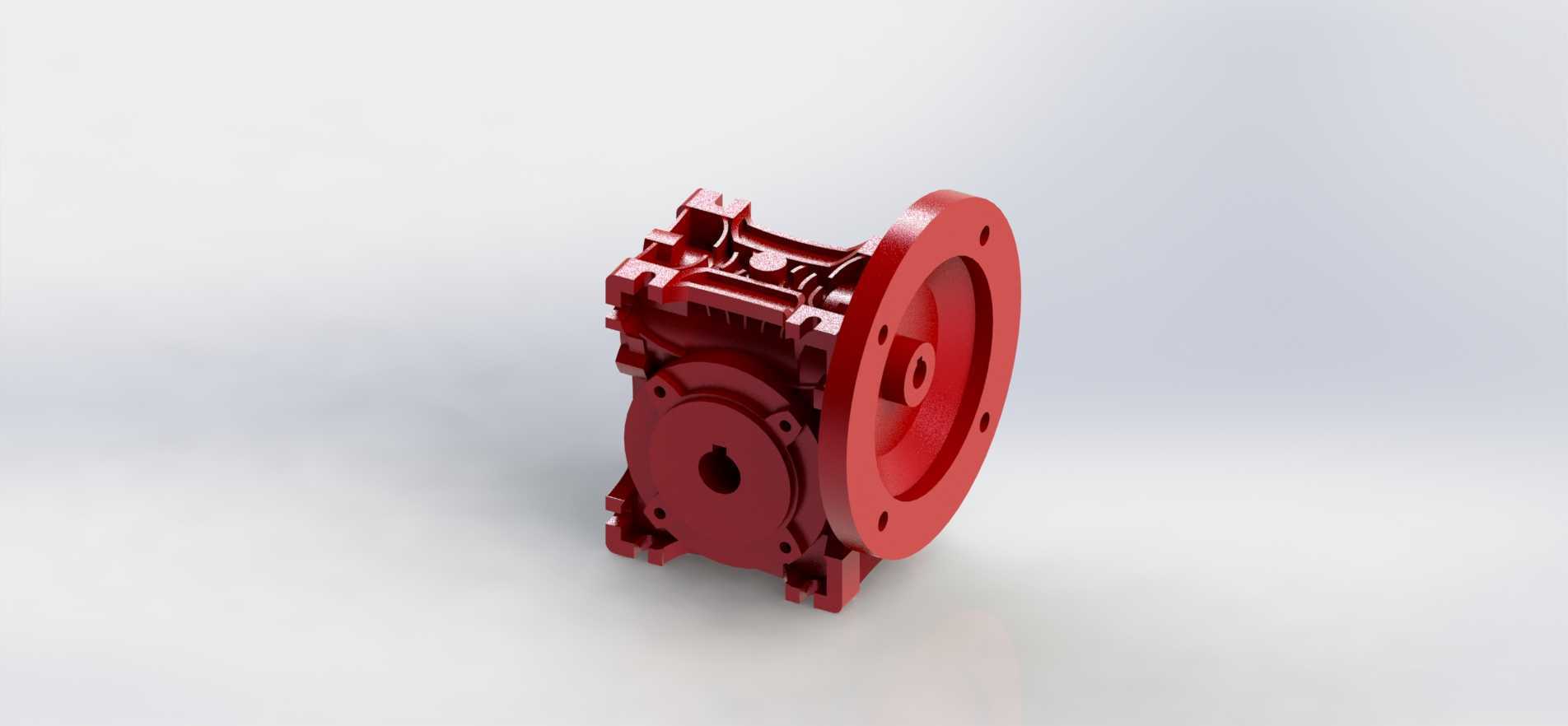

这款法兰输入型减速器箱体,是蜗轮蜗杆类减速装置的核心承载壳体,日常在轻工输送、食品包装、小型自动化生产线的动力传输环节出镜率极高,不少间歇回转的工位、低速大扭矩输出的传动节点,都会用到同结构的减速单元,箱体本身的结构精度直接决定了内部蜗轮蜗杆副的啮合间隙、传动效率与整机运行寿命。从实际装配逻辑来看,箱体采用一体化铸造成型后做二次机加工的工艺路线,输入端的圆形法兰端面做了镗孔与端面铣平处理,法兰上均布的安装孔位严格匹配通用伺服电机、标准Y系列小型电机的输出端安装尺寸,能直接实现动力端的同轴对接,省去额外的转接法兰加工成本,法兰端的止口尺寸公差控制在H7级,装配时能保证电机输出轴与箱体内蜗杆轴的同轴度,避免偏载导致的轴承早期磨损。
箱体侧面的输出轴孔位做了双轴承位的台阶设计,内侧预留了油封安装槽,能同时满足深沟球轴承与骨架油封的压装需求,既可以支撑输出轴的径向与轴向载荷,也能防止箱体内润滑脂泄漏、外界粉尘水汽侵入传动腔,不少户外工况下使用的同类型减速箱,还会在油封外侧额外增加防尘盖结构,这个箱体的外侧端面也预留了防尘盖的安装螺孔,适配不同防护等级的使用需求。从安装边界来看,箱体底部设计了四个带安装通孔的支脚,支脚的安装面与法兰端面、输出轴孔的位置度做了严格约束,安装时可以通过底部支脚直接固定在设备机架的安装板上,支脚的通孔尺寸适配M8-M10的紧固螺栓,能承受额定扭矩下的反作用力,不会出现运行时的箱体窜动问题。
箱体的内腔结构完全围绕蜗轮蜗杆的啮合空间做避让设计,蜗杆腔与蜗轮腔的过渡位置做了加强筋结构,既提升了箱体的整体刚性,避免满负载运行时箱体出现形变导致齿轮啮合错位,也在筋位处预留了润滑油道的空间,能保证润滑脂在腔体内顺利循环,覆盖所有啮合与轴承摩擦面。设计过程中,箱体的壁厚根据不同位置的受力情况做了差异化处理,法兰安装侧因为要承接电机重量与输入轴的径向力,壁厚比普通侧壁厚3mm左右,底部支脚与箱体连接的位置做了圆角过渡,避免应力集中导致的装配或运行时开裂,箱体顶部预留了注油孔的位置,底部则预留了放油螺塞的安装孔,方便后期维护时更换润滑脂。不少初次做小型减速设备选型的工程师容易忽略箱体的安装公差,
这款箱体的所有安装配合面都做了去毛刺与平面度处理,装配时不需要额外做修配就能完成整机组装,输入端法兰的止口深度也做了精准控制,能保证电机轴插入蜗杆联轴器的深度符合设计要求,不会出现顶轴或者联轴器啮合长度不足的问题。在实际应用场景里,这类箱体适配的减速比通常在10:1到60:1之间,能匹配转速在1400r/min左右的常规动力源,输出扭矩覆盖几十牛米到两百牛米的区间,足够满足小型皮带输送机、回转工作台、自动上料机构的动力需求,箱体外部的散热筋结构沿着蜗杆轴的轴向布置,运行时能通过空气对流带走腔体内的热量,避免连续运行时润滑脂温度过高导致的性能衰减。从建模逻辑来看,整个箱体的建模过程先从内腔的蜗轮蜗杆包络空间开始做布尔运算,再依次添加法兰、支脚、轴承位、安装孔等结构,所有的倒角、圆角都严格遵循铸造工艺要求,避免出现锐角导致的铸造缺陷,机加工面的余量预留也符合常规金加工的工艺标准,不会出现加工余量不足或者余量过大导致的加工变形问题。
