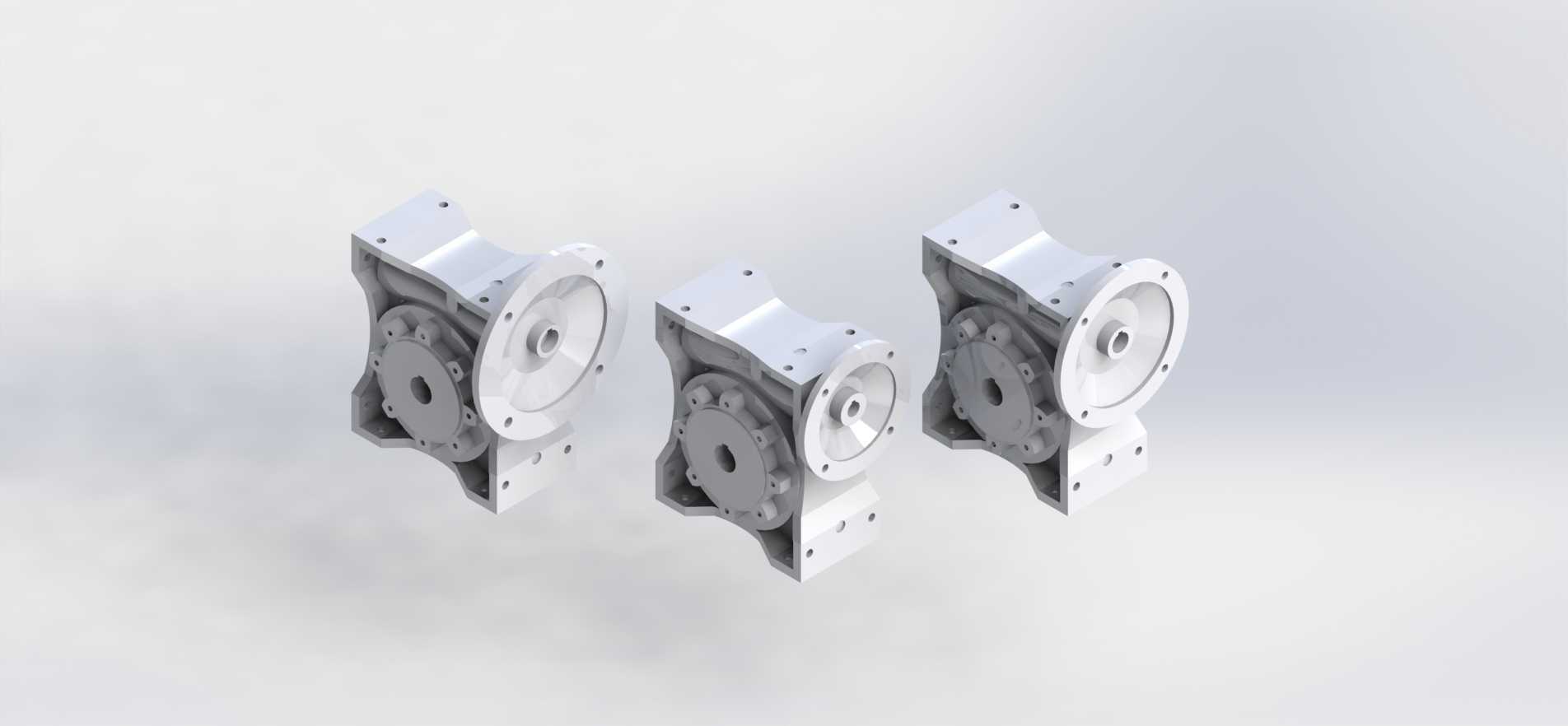

在工业传动系统的布局里,减速装置始终是动力匹配环节的核心部件,Box150型减速箱体的结构设计,完全围绕中小功率传动场景的安装与运行需求展开。这类减速装置常被配套在轻工输送线、小型自动化加工工位、食品包装辅机、农用小型机具的动力输出端,用来匹配原动机高转速低扭矩的输出特性,将转速降低到作业端需要的区间,同时放大输出扭矩,保障作业负载下的动力稳定输出。
从实际安装边界来看,该箱体采用法兰式输入侧安装结构,输入法兰端预留了均匀分布的螺栓过孔,能够直接与标准NEMA或者IEC规格的驱动电机端面对接,不需要额外加工过渡连接盘,大幅缩减了现场安装的适配工作量。箱体的输出侧采用了带安装脚的一体式结构,底部安装脚预留了长条形安装孔位,能够适配安装基座上一定范围内的孔位偏差,降低了现场安装时的基座加工精度要求,对于老旧设备改造替换的场景尤其友好,不需要重新加工设备的安装基面就能完成替换安装。
在结构设计思路上,这款箱体采用了剖分式与一体式结合的混合结构,主体承载腔为一体铸造成型,仅在侧盖位置采用分体式装配结构,既保障了箱体整体的刚性,避免长期负载下箱体变形导致齿轮啮合间隙偏移,又方便了内部齿轮、轴系、轴承的装配与后期维护。箱体的轴承安装位采用了阶梯孔设计,不同轴径对应的轴承位同轴度公差控制在0.02mm以内,能够保障装配后轴系的转动顺畅度,减少轴承偏磨导致的寿命缩短问题。箱体内部预留了足够的润滑油储油空间,侧壁设计了倾斜的回油槽,齿轮运转带起的润滑油能够顺着回油槽回流到箱底,同时可以对轴承位置进行持续润滑,不需要额外设计复杂的油路结构,降低了制造成本与后期维护的复杂度。
从外形结构来看,箱体的外部加强筋采用了纵横交错的布局方式,在轴承座承载位置、安装脚连接位置都设置了加厚的加强筋,既能够提升箱体整体的抗振性能,减少齿轮啮合时产生的振动向外传递,又能够在保障刚性的前提下尽可能降低箱体的整体重量,减少材料消耗。箱体的输入输出轴端都设计了密封件安装槽,能够适配标准骨架油封的安装,有效防止箱体内润滑油泄漏,同时阻挡外部的粉尘、水汽进入箱体内部,适配多粉尘、轻度潮湿的车间作业环境。
在实际功能特性上,这款箱体能够适配平行轴齿轮传动的布局,内部可容纳多级圆柱齿轮传动结构,能够实现10-60区间的减速比覆盖,满足不同转速匹配的需求。箱体的合箱面采用了精加工平面设计,平面度公差控制在0.01mm以内,装配时配合密封胶能够实现完全密封,不会出现合箱面渗油的问题。箱体顶部预留了透气塞安装孔,能够在箱体内温度升高时自动平衡内外气压,避免因为内部压力升高导致的密封件失效漏油问题;底部预留了放油螺塞孔,方便后期更换润滑油时排空旧油,不需要拆解箱体就能完成润滑油的更换作业。

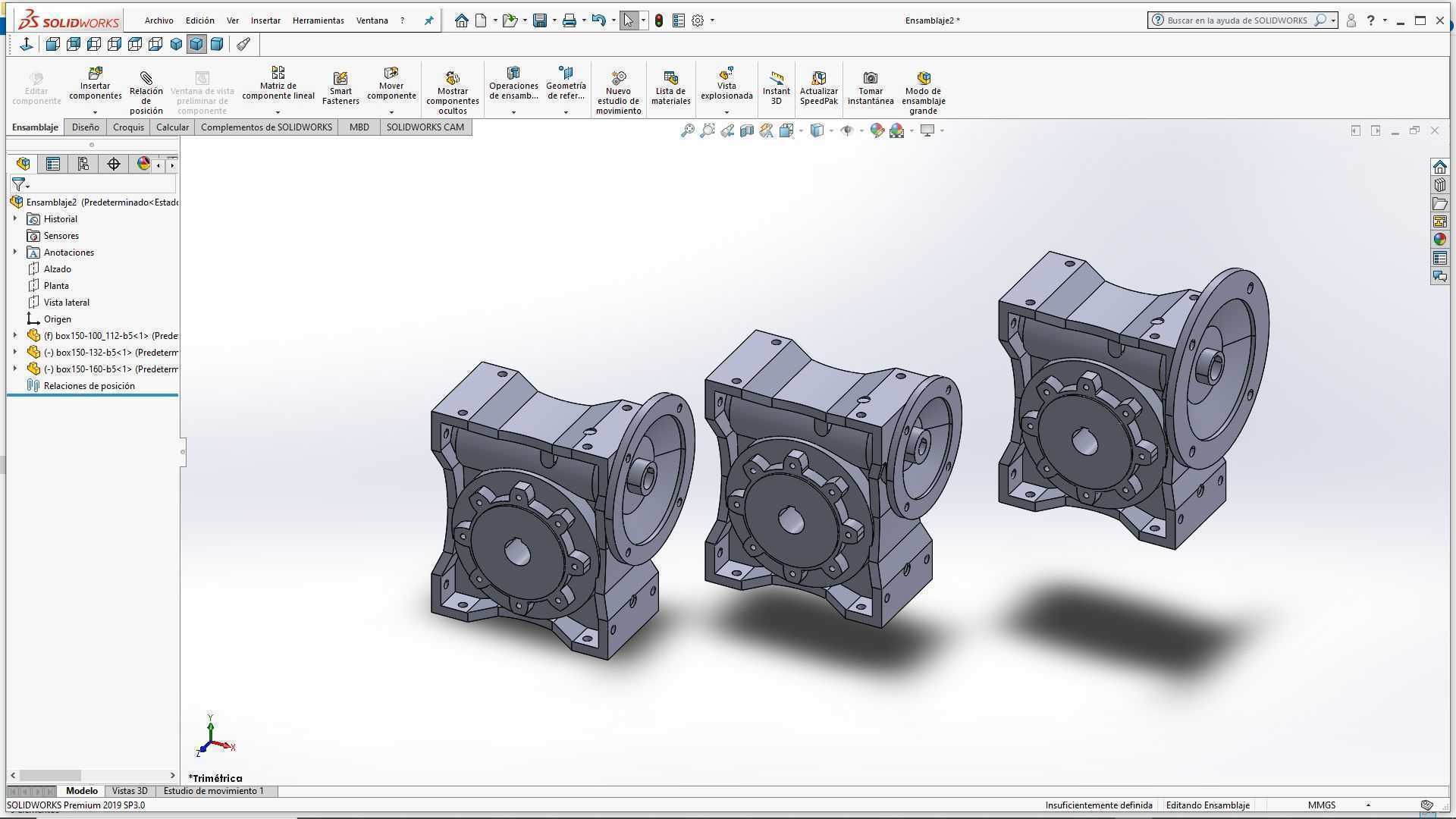

针对不同的安装场景,这款箱体的安装脚设计为双侧对称结构,既可以水平卧式安装,也可以通过侧面的预留孔位实现立式安装,不需要额外更换箱体配件,就能够适配不同设备的安装空间要求。箱体的所有外部棱角都做了倒角处理,既避免了装配过程中锋利棱角划伤操作人员,也能够减少铸造时的应力集中问题,提升箱体的结构强度,避免长期负载下棱角位置出现应力开裂的问题。在三维建模过程中,所有的装配孔位、轴承安装位、密封槽位置都按照实际加工公差进行了参数化建模,能够直接导出工程图用于生产加工,也可以直接导入装配体中进行整机的干涉检查,提前验证与周边部件的安装间隙,避免实际装配时出现干涉问题。
- 上一篇:蜗轮蜗杆式法兰输入减速器箱体结构
- 下一篇:Box130型蜗轮蜗杆减速箱体结构设计
- 全部评论(0)
- 模板大小: 5.47 MB
- 售价:5金币
- 下载次数: 23
- 系统要求: STEP / IGES,Rendering,Autodesk Inventor,SOLIDWORKS,Autodesk Inventor,SOLIDWORKS,STEP / IGES,Autodesk Inventor,SOLIDWORKS,STEP / IGES
- 软件分类: 减速机
