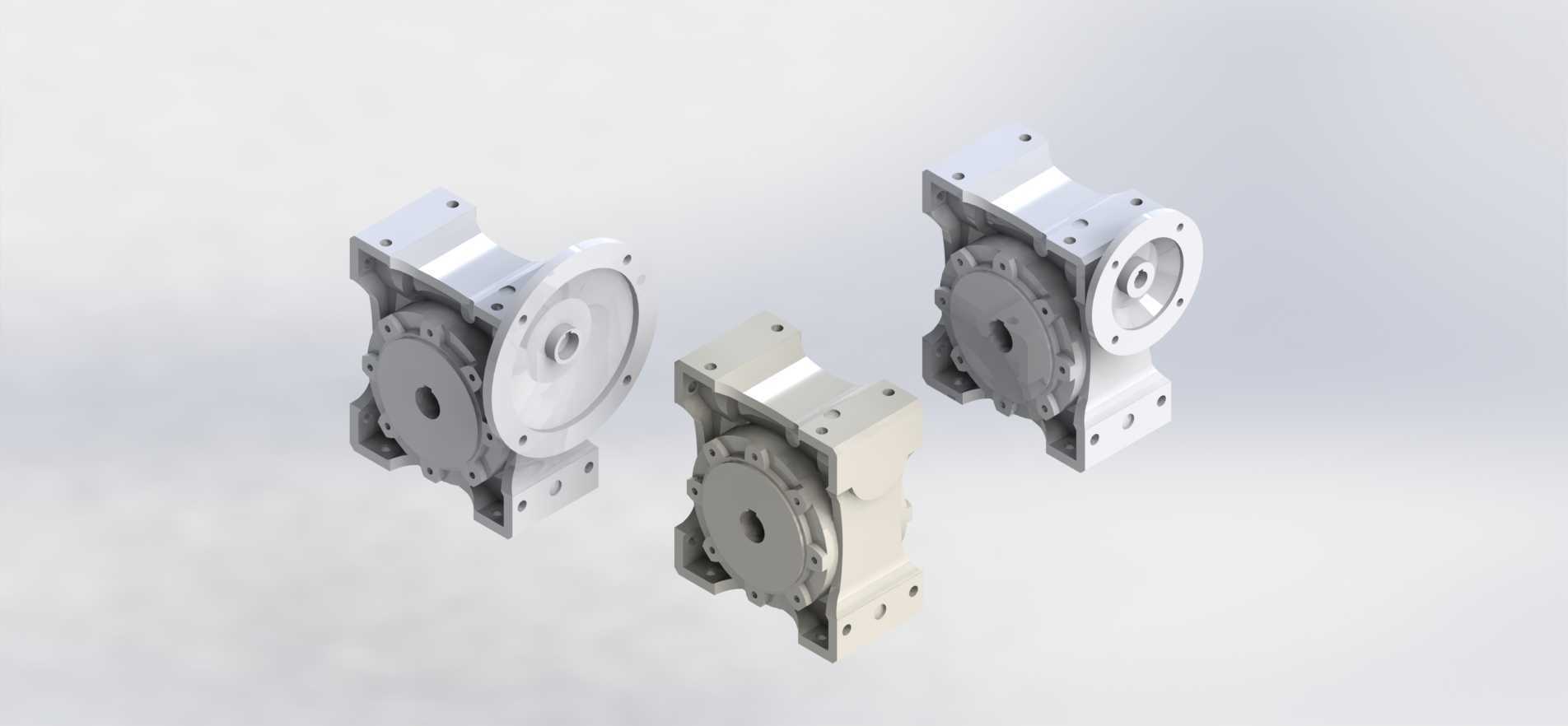

这款Box130减速箱体的结构设计,核心围绕蜗轮蜗杆传动副的安装定位需求展开,在常规同规格减速箱的基础上优化了安装面的受力分布,适配中小功率传动链路的扭矩传递场景。日常在轻工输送线、小型食品加工设备、包装机械的动力输入端经常能见到这类结构的减速装置,它的核心作用是把原动机输出的高转速低扭矩动力,通过蜗轮蜗杆副的啮合转换为低转速大扭矩的输出动力,匹配终端执行机构的运行转速需求,同时利用蜗轮蜗杆副的自锁特性,在设备停机时避免负载端反向拖动造成的位置偏移或者设备故障。
从结构设计思路来看,箱体采用分体式拼接结构,分为主腔体、端盖连接法兰、输入输出轴安装位三个核心功能区域,主腔体预留了足够的内部空间容纳蜗轮蜗杆啮合副,同时腔体内壁设计了环形的储油槽结构,设备运行时齿轮带起的润滑油可以顺着储油槽流到轴承安装位,对两端的支撑轴承进行持续润滑,减少长期运行的磨损量。箱体的安装基座设计了四个带沉孔的固定支脚,支脚的安装面做了铣平加工处理,安装时可以保证箱体与设备机架的贴合度,避免连接螺栓受力不均造成的箱体形变,支脚的孔位间距经过适配优化,可以直接替换市面上同规格的老式减速箱安装位,不需要对原有设备的机架进行二次打孔改造,降低设备升级替换的改造成本。
输入轴端的法兰采用圆形止口定位结构,止口的公差配合选用H7/js6的过渡配合,安装驱动电机或者输入联轴器时可以自动保证同轴度,减少轴系运行时的径向跳动量,降低运行噪音和轴承的额外载荷。输出轴端的法兰同样采用止口定位设计,适配不同规格的输出法兰盘或者联轴器,可以根据终端设备的连接需求更换不同的输出连接件,不需要改动箱体主体结构。箱体的合箱面设计了密封胶槽,装配时在胶槽内填入密封胶或者安装密封胶条,可以有效避免腔体内的润滑油渗漏,同时阻挡外部的粉尘、水汽进入腔体内部,适配多粉尘、轻度潮湿的车间运行环境。
在外形尺寸与安装边界的设计上,这款箱体的整体轮廓控制得非常紧凑,没有多余的外凸结构,在设备内部安装时可以节省安装空间,相邻安装部件的预留间隙只需要留出端盖拆卸和螺栓紧固的操作空间即可,不需要预留过大的检修空位。箱体的壁厚经过受力仿真优化,在轴承安装位、合箱螺栓孔位等受力集中的区域做了局部加厚处理,其余非受力区域适当减薄壁厚,在保证整体结构刚性满足额定扭矩传递需求的前提下,尽可能降低箱体的整体重量,减少设备运行时的自身载荷。箱体顶部预留了注油孔位,底部预留了放油螺塞孔,日常维护时不需要拆开箱体就可以完成润滑油的更换操作,降低设备维护的工作量。
从实际使用的角度来看,这类减速箱体的设计充分考虑了通用化替换的需求,轴孔的中心高、安装孔位的尺寸都和行业通用规格保持一致,结构设计人员在做设备选型时,可以直接根据所需的传动比、额定输出扭矩参数选用对应的内部传动组件,不需要重新设计箱体结构,大幅缩短设备的研发设计周期。箱体的材质选用常规的铸铝合金或者灰铸铁都可以适配,铸铝合金版本重量更轻,适合对设备自重有要求的移动类设备,灰铸铁版本减震性能更好,适合固定安装的重载传动场景,两种材质的箱体安装尺寸完全一致,可以根据使用场景灵活选择。

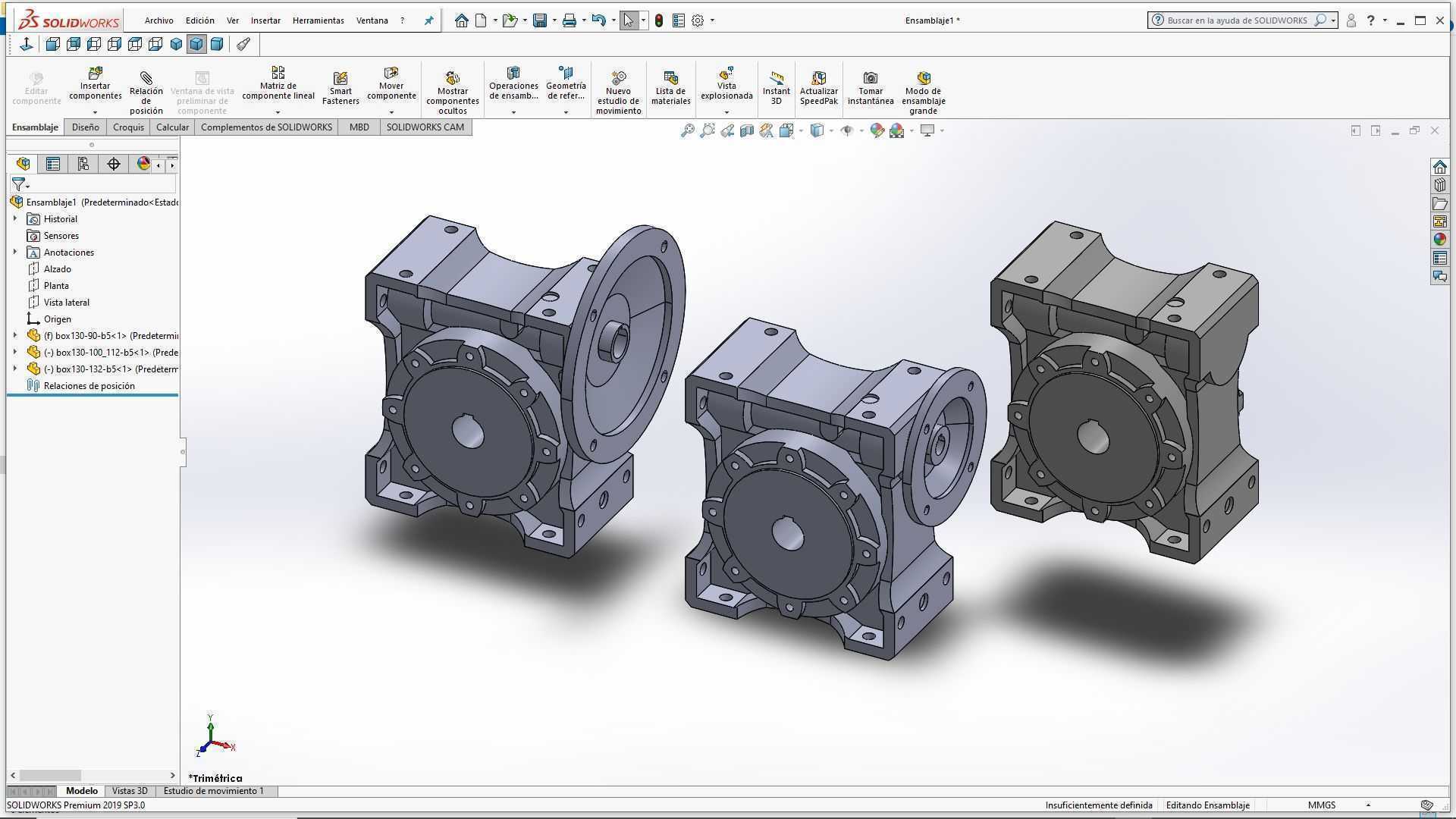

在三维建模过程中,这类箱体的建模需要重点关注各个安装止口的同轴度、安装面的平面度公差要求,合箱面的螺栓孔位需要做跨件的阵列对齐,避免装配时出现螺栓无法穿入的问题,轴承安装位的孔径公差需要和选用的轴承外径公差匹配,保证轴承安装后的过盈量在合理范围内,既不会因为过盈量太小造成轴承跑外圈,也不会因为过盈量太大造成轴承安装困难或者内应力过大提前失效。另外箱体内部的避空位需要足够,避免蜗轮转动时和箱体内壁发生干涉,同时要留出足够的润滑油储存空间,保证设备长期运行时润滑油不会因为温度升高出现溢漏问题。
