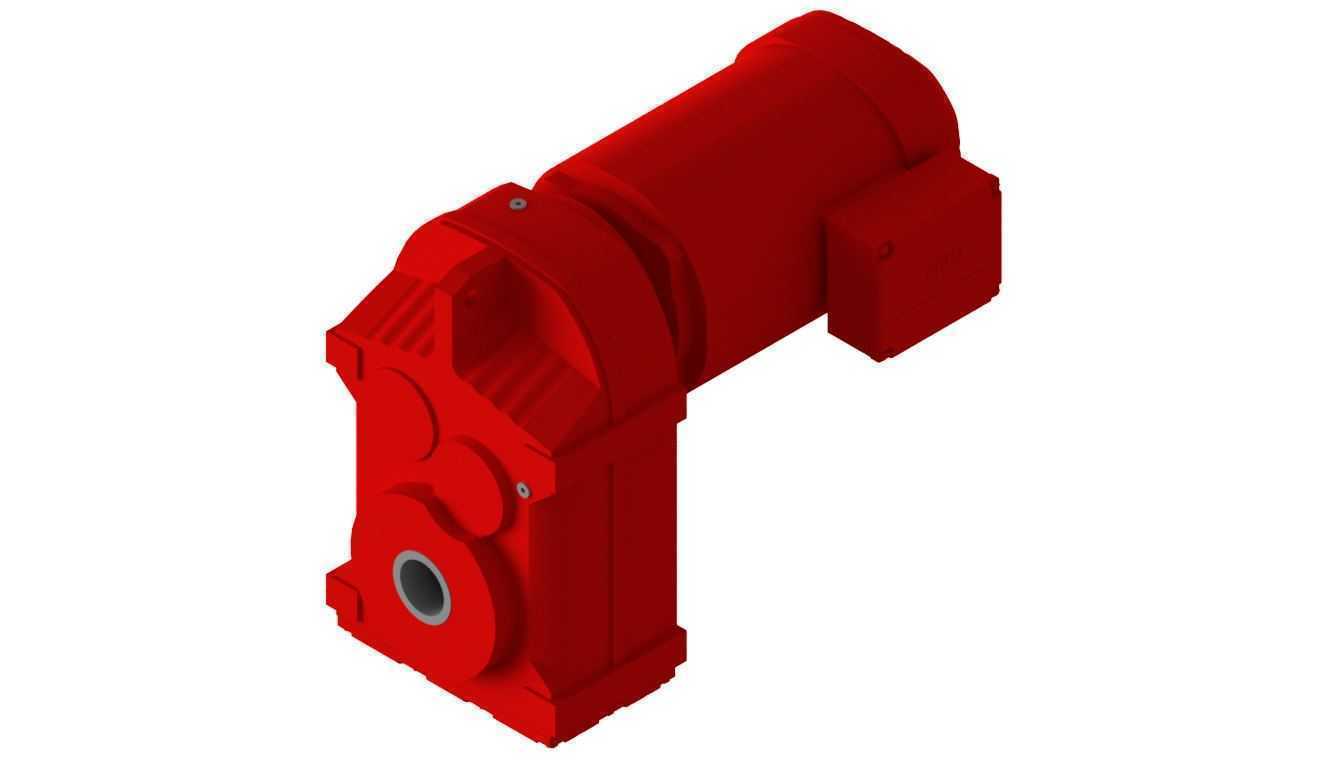

SEW平行轴斜齿轮减速驱动单元结构

　　这款集成式齿轮减速驱动单元，是工业传动场景里应用极广的动力输出部件，常被部署在生产线输送辊道、自动化仓储堆垛设备、轻工包装机械主驱动、起重运输机构的行走轮组等位置，承担电机高转速低扭矩输入到作业端低转速大扭矩输出的匹配转换作用，相比分体式电机加联轴器外接减速机的布置形式，集成式结构能大幅缩减动力段的轴向安装尺寸，减少传动链上的连接冗余，降低对安装空间的占用要求。从结构设计逻辑来看，该单元将驱动电机与齿轮减速箱做了一体化铸造成型的壳体衔接，电机输出轴直接插入减速箱的一级齿轮啮合腔，省去了外置联轴器的安装误差累积，齿轮组采用平行轴斜齿轮啮合布局，相比直齿轮传动，斜齿轮的啮合重合度更高，传动过程中齿面受力更均匀，运行时的冲击振动更小，

　　能适配长时间连续运转的工业作业工况，同时斜齿轮的承载能力更强，同等模数下能传递更大的输出扭矩。壳体采用一体式铸铁铸造结构，筋条沿着齿轮啮合受力的方向做了加强布置，既可以承受齿轮传动过程中产生的径向与轴向分力，也能为内部齿轮、轴承提供稳定的支撑基准，同时壳体表面预留的散热筋结构，能在设备运行时通过空气对流带走齿轮啮合、电机运转产生的热量，避免内部润滑脂温度过高导致黏度下降，影响齿轮与轴承的润滑效果。输出端采用空心轴带键槽的连接形式，作业端的传动轴可以直接插入空心输出轴内，通过平键传递扭矩，这种连接形式不需要额外加装联轴器，能进一步压缩安装空间，同时输出轴端的法兰安装面可以直接与设备的安装墙板贴合定位，安装时只需要保证法兰止口与设备安装孔的同轴度，就能完成驱动单元的定位固定，大幅降低现场安装的调试难度。从安装边界来看，该驱动单元的电机段与减速箱段呈直角平行布置，选型安装时需要预留电机尾部的接线空间，以及减速箱侧面的油位观察、润滑脂加注操作空间，输出空心轴的轴向插入深度需要提前匹配作业端传动轴的长度，避免插入过深顶到减速箱内部的轴承端盖，或是插入过浅导致键槽啮合长度不足，运行时出现键条剪切失效的问题。齿轮腔内部的轴承采用深沟球轴承与圆锥滚子轴承组合布置的形式，靠近输出端的位置使用圆锥滚子轴承承受输出端的径向载荷与轴向载荷，电机端的支撑使用深沟球轴承承担电机转子的径向跳动，轴承的润滑采用脂润滑形式，

　　出厂时预注的长寿命润滑脂可以满足常规工况下数年的运行需求，不需要频繁加注维护。在实际设备选型匹配时，需要根据作业端需要的输出转速、输出扭矩、径向载荷大小来匹配对应的减速比与机座号，同时要确认安装法兰的止口尺寸、空心轴的孔径与键槽规格是否与现场设备匹配，避免出现安装接口不兼容的问题。该结构的三维建模过程中，对齿轮的齿形参数、轴承的安装位、壳体的安装止口都做了等比例还原，建模时齿轮啮合的侧隙按照工业常规传动要求预留了合理间隙，壳体的壁厚、加强筋的尺寸都参考了同类型实际产品的结构参数，能直接用于设备布局时的干涉检查、安装空间校核，也可以作为同类减速驱动单元结构设计的参考样件，帮助结构设计人员快速掌握集成式减速电机的结构布局逻辑，

　　减少前期方案设计时的结构排布失误。在输送线场景应用时，这类驱动单元通常直接安装在输送段的端部墙板上，空心轴直接套在输送辊的主动轴上，不需要额外的传动链轮或皮带轮，传动效率更高，同时因为集成式结构的整体刚性更好，在频繁启停的输送工况下，不会出现分体式结构常见的联轴器弹性体磨损、连接螺栓松动的问题，能降低设备后期的维护频次。在起重行走机构的应用中，这类驱动单元的空心轴直接与行走轮的传动轴连接，紧凑的结构能减少行走端梁的宽度尺寸，让整个行走机构的布局更紧凑，同时斜齿轮传动的低噪音特性，也能降低车间内的设备运行噪音，改善作业环境。建模过程中对壳体的安装孔位、接线盒的位置、吊环安装孔都做了准确还原，在做设备整体三维布局时，可以直接导入该模型进行空间排布，检查驱动单元与周边设备构件、管线的干涉情况，提前规避现场安装时可能出现的空间不足问题。
