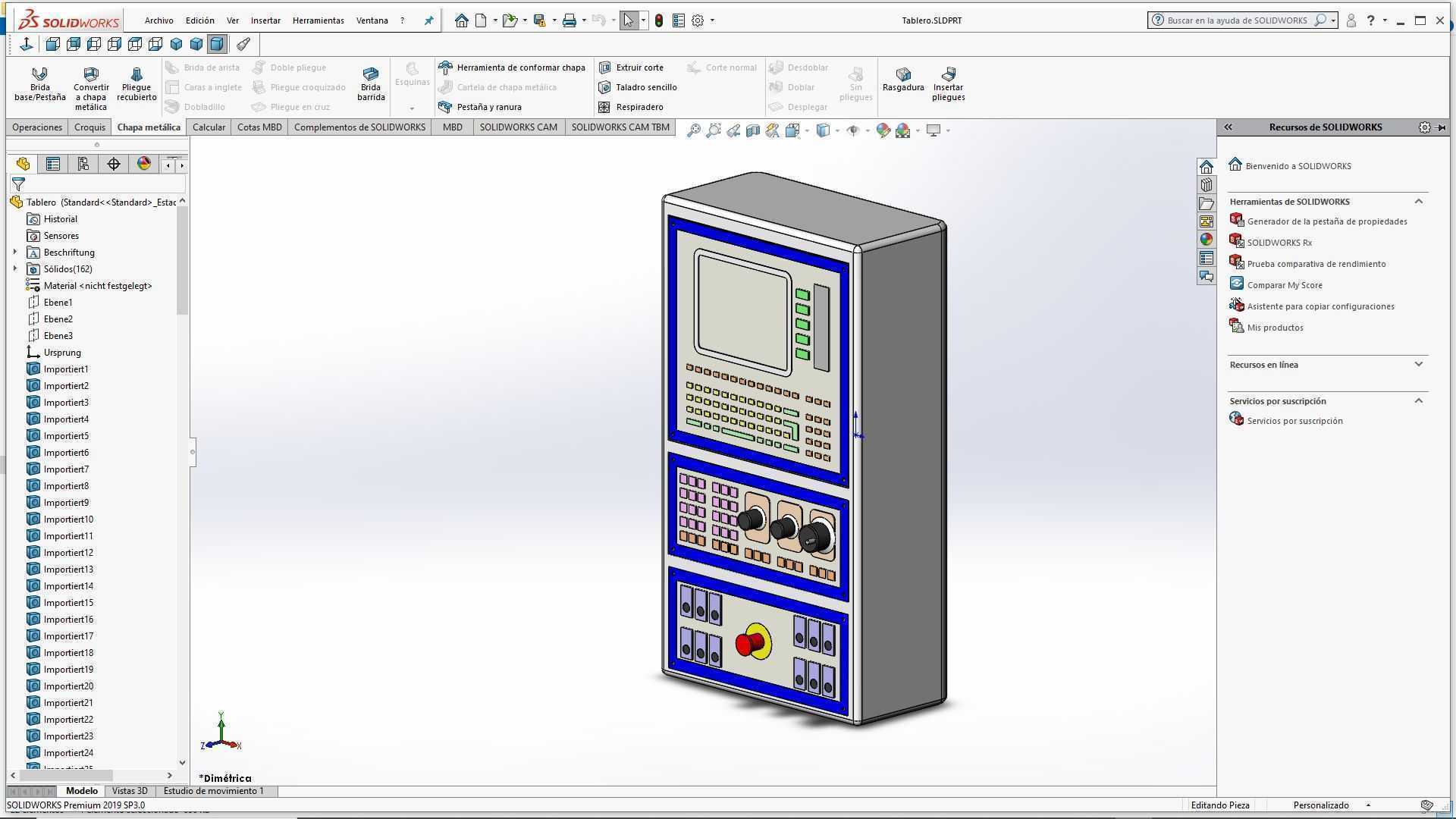

立式多层操作控制桌板结构设计

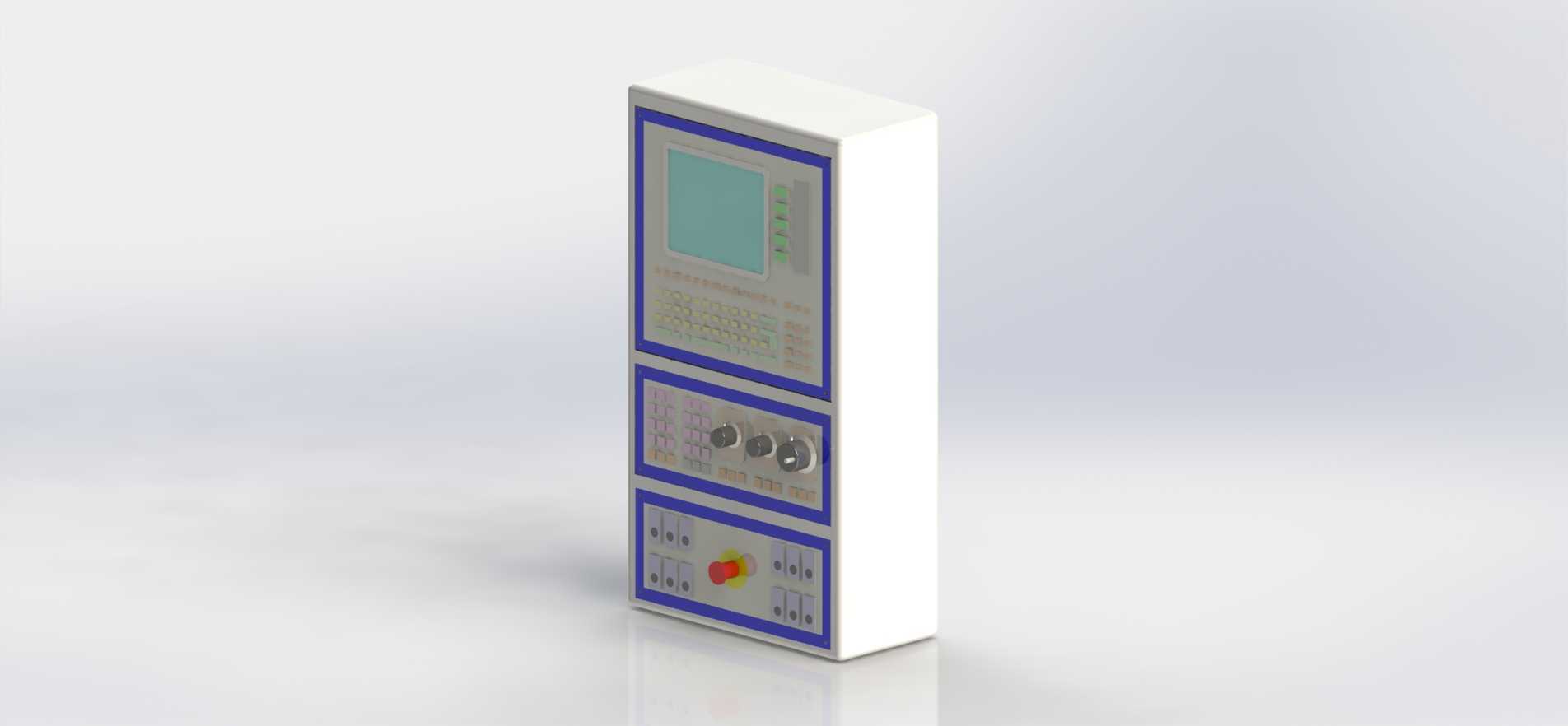

　　这款立式多层操作控制桌板，是工业现场电控柜体配套的人机交互终端结构，主要应用在生产车间设备旁的就地操作工位、小型设备集成控制端、实验室测试台操控区域这类场景，替代传统零散排布的按钮盒与分体式显示屏安装结构，把操作、显示、状态反馈、急停控制功能整合在同一立式安装载体上，减少现场布线的零散程度，也让操作人员的操作动线更集中，不用在多个分散的控制元件间来回移动视线与手部。从实际使用的角度出发，这类桌板结构的设计首先要匹配现场操作人员的站立操作高度，整体采用窄长立式布局，宽度控制在单臂可覆盖的操作范围内，也就是操作人员站定后，手臂自然伸展就能触碰到所有操作元件，不需要侧身或者大幅度挪动位置，最上层的显示区域高度对齐人站立时的平视视线范围，

　　避免长期低头或者抬头查看参数造成的颈部疲劳，中间层的调节旋钮、功能按键区域对齐操作人员的手肘自然弯曲高度，操作时手腕可以搭在桌板下沿做支撑，降低长时间操作的疲劳感，最下层的急停按钮、电源开关区域设置在腰部附近的高度，遇到紧急情况时可以快速伸手拍下，不需要抬手寻找，符合安全操作的人机工程要求。结构分层设计上，三个功能区之间用凸起的蓝色边框做物理分隔，一方面是视觉上快速区分不同功能区块，操作人员扫一眼就能定位到需要操作的区域，另一方面边框也能起到防护作用，避免上层区域的杂物掉落到下层操作区，也能减少相邻区域操作时的误触概率。最上层区域预留了嵌入式显示屏的安装位，屏幕四周做了下沉式台阶，安装时显示屏可以嵌入到台阶内，

　　屏幕表面和桌板外表面齐平，既不会突出积灰，也不会因为磕碰损坏屏幕边缘，屏幕下方预留了薄膜按键的安装区域，适合做参数设置、页面切换这类轻触操作。中间层区域预留了两个调节旋钮的安装孔位，还有对应的功能标识区，适合安装电位器、档位选择开关这类需要旋转调节的元件，旋钮周围预留了足够的手指操作空间，旋转时不会碰到周边的边框或者其他元件。最下层区域除了常规的功能按键位，专门预留了急停按钮的大尺寸安装孔，急停按钮安装后会突出桌板表面一定高度，方便快速拍按，同时这个区域的边框做了加厚处理，承受急停拍下时的冲击力不会出现变形。安装边界方面，这款桌板是配套立式柜体使用，背部设计有嵌入式安装的卡扣与螺丝固定孔，

　　安装时可以直接嵌入到立式柜体的正面预留开口内，不需要额外做外凸的安装支架，桌板背部预留了走线槽的空间，所有元件的接线可以顺着背部的走线槽汇总到柜体内部的线槽内，不会出现线路杂乱缠绕的情况，桌板的边缘做了圆角处理，安装后和柜体表面贴合紧密，没有突出的锐边，避免操作人员走动时磕碰受伤。材质选择上，桌板主体采用绝缘阻燃的工程塑料材质，表面做哑光处理，避免车间灯光反射造成的显示屏眩光，影响参数读取，各个功能区的标识区域预留了丝印或者铭牌粘贴的平面，不需要额外做标识支架。实际应用中，这类结构可以根据具体的设备控制需求调整各个区域的元件开孔位置，比如需要增加数显表或者指示灯的时候，可以在对应区域调整开孔尺寸，基础的分层框架结构不需要做大的改动，适配性较强，不管是小型单机设备的控制端，还是生产线旁的分布式操作站，都可以通过调整元件配置来满足使用需求，相比一体式的焊接金属操作面板，这种模块化的桌板结构加工难度更低，元件安装维护的时候只需要拆开对应区域的盖板就能操作，不需要把整个面板拆下来，后期维护的效率更高。
