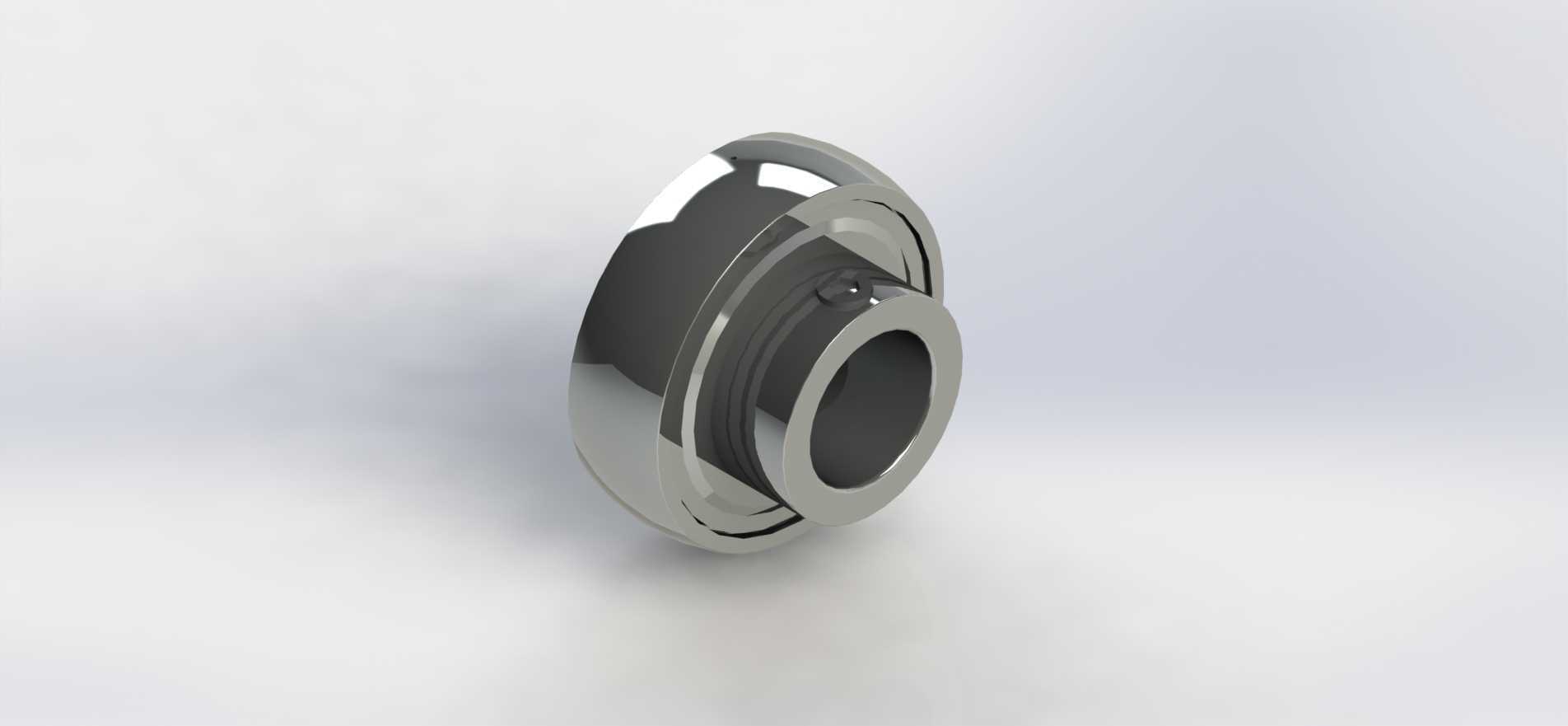

带安装法兰的嵌入式滚动轴承结构

　　这类带法兰凸缘的轴承结构，在轻工输送设备、小型动力传动单元、食品包装线的从动辊组里应用十分普遍，相比无安装边的标准深沟球轴承，它不需要额外加工轴承座的定位止口，能直接通过法兰端面上的预留孔位锁附在设备墙板或者安装立板上，大幅缩减装配环节的找正时间，也避免了轴承外圈在安装孔内出现轴向窜动的问题。从结构设计逻辑来看，该轴承的内圈宽度略大于外圈法兰侧的轴向厚度，当内圈与传动轴过盈配合装配时，轴肩可以直接抵在内圈端面上完成轴向定位，不需要额外加装轴用挡圈，外圈的法兰凸缘和安装板面完全贴合后，能同时承受径向载荷和一定程度的轴向倾覆力矩，适合悬臂式安装的辊轴、小功率输出轴这类支撑点距离受力端较近的工况。实际选型应用时，

　　要注意安装板的开孔尺寸需要和轴承外圈的圆柱段外径做间隙配合，配合公差控制在H7/h6区间即可，过大会导致外圈在孔内晃动引发运行噪音，过小则会压伤外圈滚道影响旋转精度；法兰端面上的安装孔通常设计为沉孔结构，锁附螺丝后螺丝头不会突出法兰端面，避免和周边旋转部件发生干涉，安装时要保证三个锁附点的拧紧力矩均匀，防止法兰面受力不均导致外圈变形，引发轴承卡滞、温升过快的问题。从结构细节上看，轴承的密封结构采用内置式接触式橡胶密封圈，能阻挡外界粉尘、切削液或者输送物料的碎屑进入滚道内部，在木工机械、粉体输送设备这类多尘工况下也能保持较长的维护周期，不需要频繁加注润滑脂；内圈的内孔为光滑圆柱面，和传动轴的配合可以根据载荷大小选择过渡或者过盈配合，

　　轻载高速工况下可以选用间隙配合加顶丝锁紧的方式，方便后期维护拆卸，重载低速工况则建议采用过盈配合加轴肩定位，保证传动过程中内圈和轴不会出现相对滑动。很多刚接触结构设计的工程师容易忽略法兰轴承的安装边界问题，这类轴承的法兰外径通常比外圈圆柱段大15%-30%，在做设备布局时要预留出法兰盘的安装空间，同时要注意法兰端面和安装板的贴合面平面度不能低于0.05mm，若板面存在焊接变形或者加工凸起，会导致轴承安装后出现偏斜，轴系旋转时会产生周期性的径向跳动，长期运行会加速滚道磨损，甚至出现保持架断裂的故障。在小型自动化设备的线体改造项目里，这类法兰轴承的替换性很强，只要确认内孔直径、外圈圆柱段长度、法兰安装孔的孔位距这几个核心尺寸，

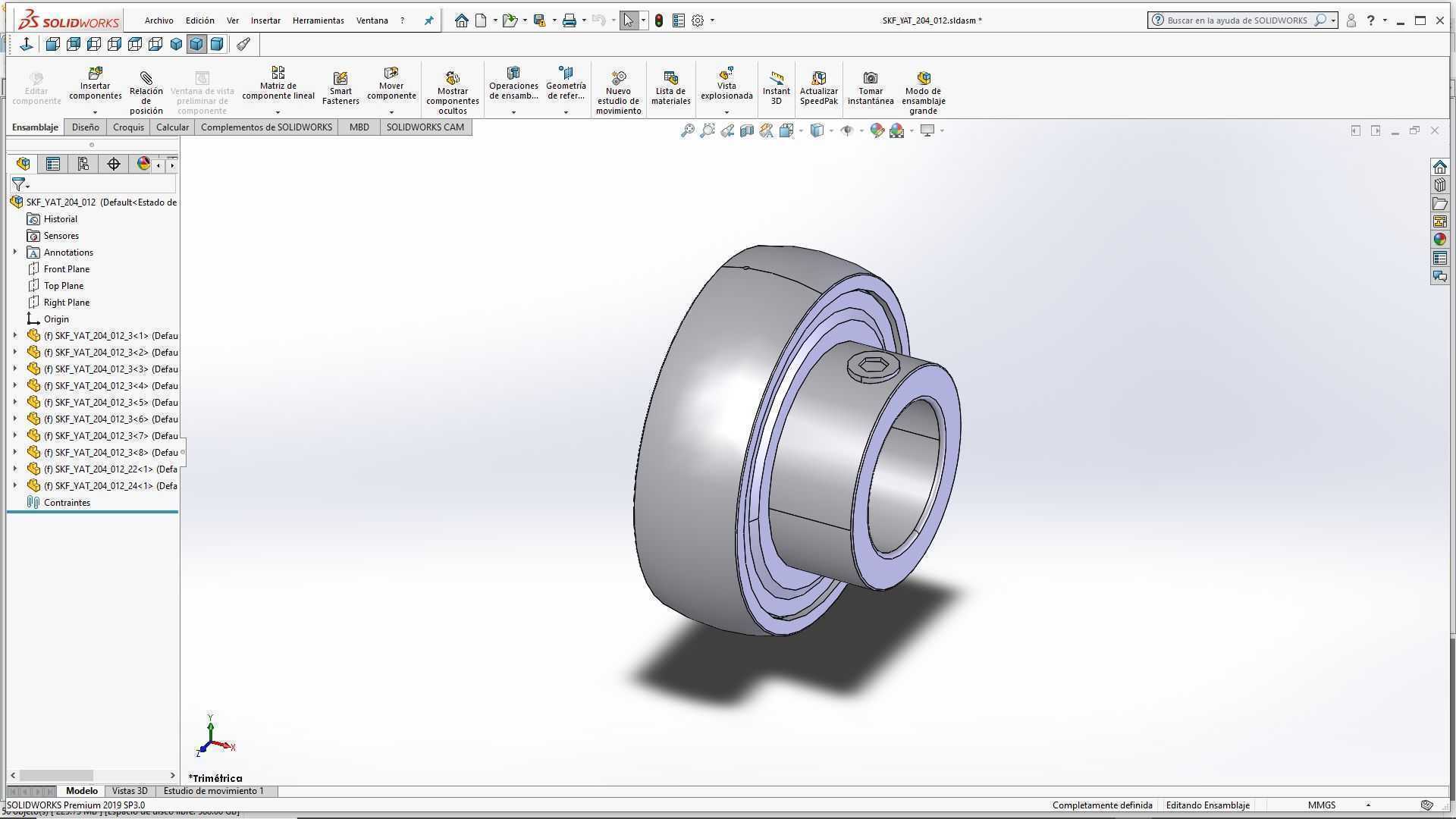

　　就能直接替换原有损坏的支撑件，不需要重新加工安装板，能大幅缩短设备停机维护的时间；在设计非标工装夹具的旋转压紧机构时，也常选用这类轴承做旋转支撑，利用法兰面直接固定在工装立板上，不需要额外设计轴承座，能压缩工装的整体结构尺寸，让机构布局更紧凑。从建模逻辑来说，绘制这类零件时要先确认滚道的曲率参数和钢球的直径匹配关系，内圈和外圈的滚道沟曲率半径通常取钢球直径的52%-54%，保证钢球和滚道的接触应力在合理区间，法兰端的过渡圆角要做R0.5-R1的倒圆处理，避免热处理时出现应力集中导致法兰开裂，密封圈的安装槽尺寸要和标准密封件的尺寸匹配，防止密封件安装后出现脱落或者密封失效的问题。实际生产装配环节，这类轴承的压装要采用专用套筒抵住轴承内圈再施加压力，不能直接敲击法兰面或者外圈，否则会导致滚道出现压痕，运行时产生异响；如果是在食品级设备上应用，还可以选用不锈钢材质的同结构轴承，配合食品级润滑脂，满足卫生级生产的要求，在耐腐蚀要求较高的化工输送线、户外露天设备上，也可以做表面镀镍处理，提升防锈能力。
