2kW1500转卧式三相异步电动马达结构

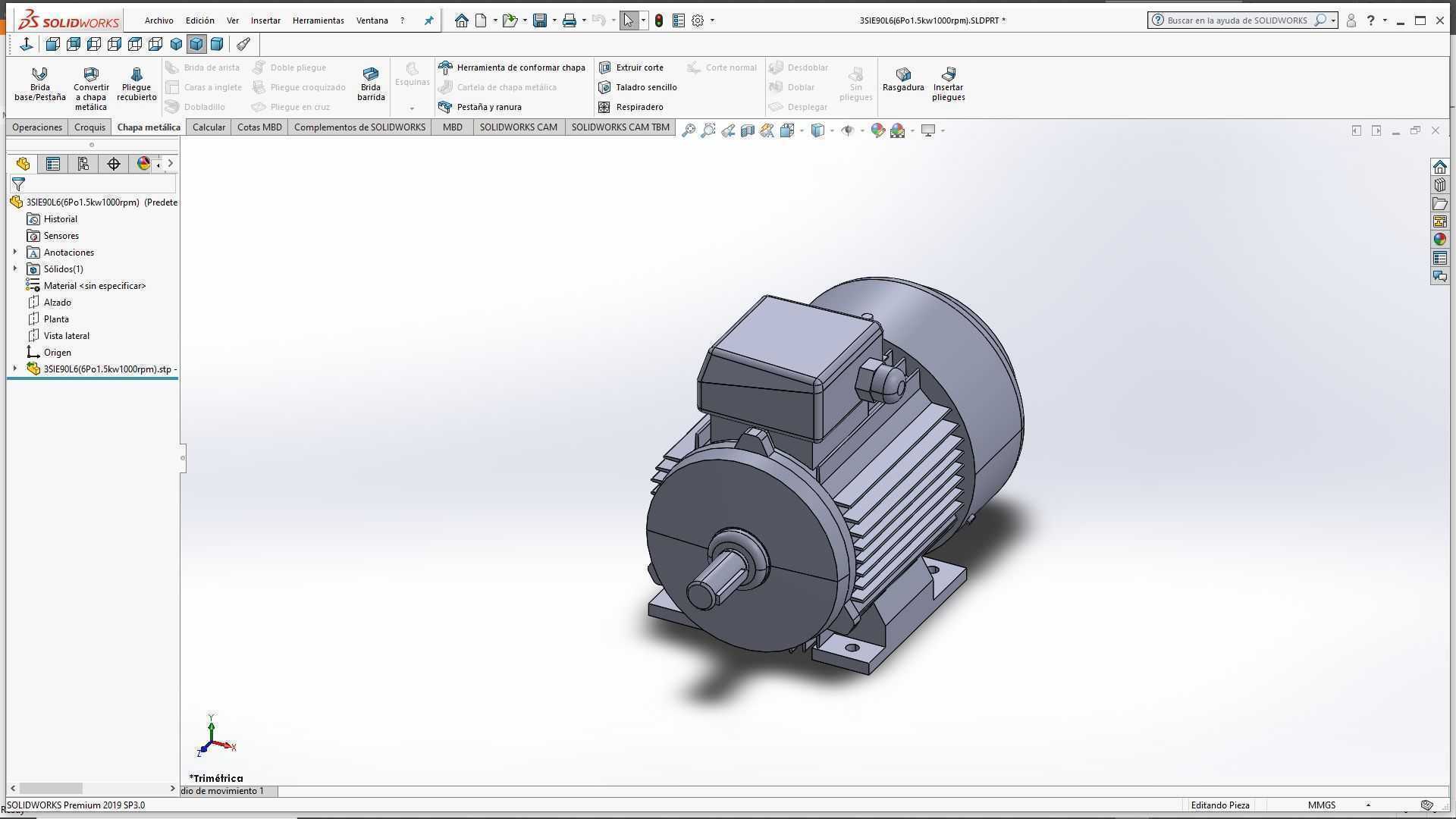

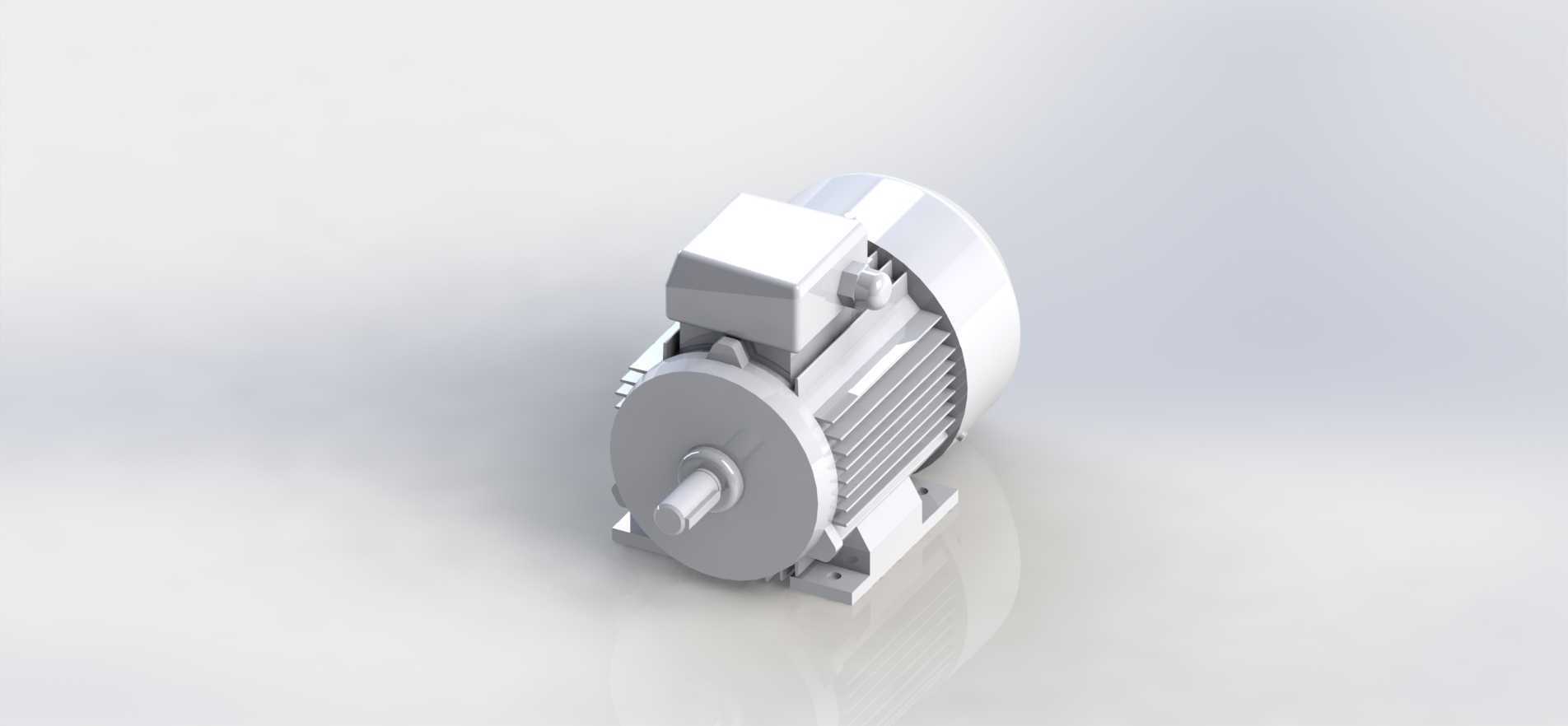

　　在常规工业产线的动力配套环节，这类2kW功率等级、1500rpm额定转速的卧式电动马达，是中小负载传动场景里出镜率极高的动力单元，从轻工输送线的辊筒驱动、小型机床的主轴进给动力，到包装设备的传动机构、农用小型加工机具的动力源，都能见到同规格产品的应用。做三维结构设计的时候，首先要锚定的是安装边界的适配性，这类B3安装形式的卧式电机，底脚的安装孔距、中心高是和设备安装座匹配的核心尺寸，建模时要优先把底脚的安装孔位公差、轴伸端的配合尺寸做准，毕竟后续要和联轴器、带轮这类传动件做配合，轴伸的键槽尺寸、轴径公差如果出现偏差，现场装配时就会出现传动件装不上、同轴度偏差过大引发振动的问题。

　　从功能特性来看，1500rpm的额定转速对应四极异步电机的转速区间，这个转速段的电机输出扭矩特性比较平缓，启动时的冲击电流相对可控，不需要额外配置过大规格的启动保护元件，对于多数持续运行的中小负载场景来说，运行稳定性比两极高转速电机更好，日常维护的频次也更低。建模过程中，机壳的散热筋结构是容易被忽略的细节，这些沿轴向排布的散热筋不是随意布置的，筋条的高度、间距、排布密度直接和电机的额定温升挂钩，做结构还原的时候不能为了简化模型把散热筋做的过于规整甚至省略，要还原实际产品的筋条倒角、端部的过渡结构，否则后续做热仿真分析的时候，散热面积的计算会出现明显偏差，直接影响仿真结果的参考价值。

　　接线盒的位置设计也有实际工程考量，常规卧式安装的电机接线盒布置在机壳顶部，这样不管是左侧出线还是右侧出线的现场布线场景，都不用大幅度弯折电缆，接线盒内部的接线柱排布、接地端子的位置，建模时也要做相应的结构还原，方便后续做电气布线设计的时候，能准确预留电缆的弯曲半径，避免出现布线时电缆和接线盒边缘干涉、接地端子操作空间不足的问题。端盖部分的结构，前后端盖的轴承室尺寸是和配套轴承对应的，后端盖的风罩、风叶结构也要准确还原，风叶的倾斜角度、和风罩内壁的间隙，直接影响电机运行时的冷却风路走向，做虚拟装配的时候要检查风叶转动时和风罩、端盖有没有运动干涉，这也是很多新手建模时容易遗漏的检查项。

　　从设备选型匹配的角度来说，这个功率等级的电机，轴伸端的径向负载承载能力有明确的限值，所以在配套传动件的时候，不能选用重量过大的带轮或者联轴器，否则会额外增加轴承的径向载荷，缩短轴承的使用寿命。建模时还原的吊环结构，是现场安装吊装时的受力点，要注意吊环的安装位置是在机壳的重心正上方，起吊时能保证电机保持水平状态，方便和设备安装座对位。底脚的安装面要做平面度的结构约束，建模时要保证四个安装脚的底面在同一平面上，否则现场安装拧紧螺栓的时候，机壳会受到额外的安装应力，长期运行可能导致机壳变形、轴承位偏移，引发运行异响、振动超标的问题。

　　在做整机设备的虚拟装配时，这类电机的外形轮廓尺寸要准确还原，包括电机的总长度、最大外径、接线盒的突出高度，这些尺寸决定了设备安装腔体内的空间预留是否足够，比如有些紧凑设计的设备，电机侧面距离设备护板的间隙只有几毫米，如果外形尺寸建模有偏差，实际装配时就会出现护板装不上、接线盒操作空间不足的问题。另外，电机输出轴的轴肩位置、卡簧槽结构也要准确还原，这些结构是传动件轴向定位的基准，尺寸偏差会导致传动件的轴向位置错位，影响整个传动链的装配精度。
