费斯托ADVU系列紧凑型薄型气缸结构

　　在自动化产线的气动执行环节，紧凑型气缸一直是小空间工位的首选执行元件，这款ADVU系列的63缸径20行程气缸，正是针对安装空间受限的工装夹具、物料推送、工位阻挡场景设计的气动执行部件。从实际应用场景来看，这类气缸常出现在电子装配线的工件夹紧工位、包装设备的推料机构、小型专机的定位挡停单元中，相比标准拉杆气缸，它的轴向长度缩短近40%，不需要额外预留长行程的安装退让空间，在密集排布的多工位转盘、窄幅输送线侧装场景下优势尤为明显。

　　从功能特性上看，这款气缸采用双作用活塞结构，两端带气缓冲调节结构，活塞运行到行程端点前会通过气腔节流实现软着陆，避免金属活塞直接撞击端盖产生冲击噪音，也能降低高频往复动作下的结构疲劳，适配每分钟60次以内的中高频往复工况。缸体采用阳极氧化铝合金材质，表面硬度达到HV400以上，日常车间环境下不会出现锈蚀掉屑问题，活塞密封采用异型聚氨酯密封圈，动摩擦阻力小，在0.1MPa的低供气压力下就能平稳启动，不会出现低速爬行的问题，适配对输出力稳定性要求高的精密压装、柔性夹持场景。

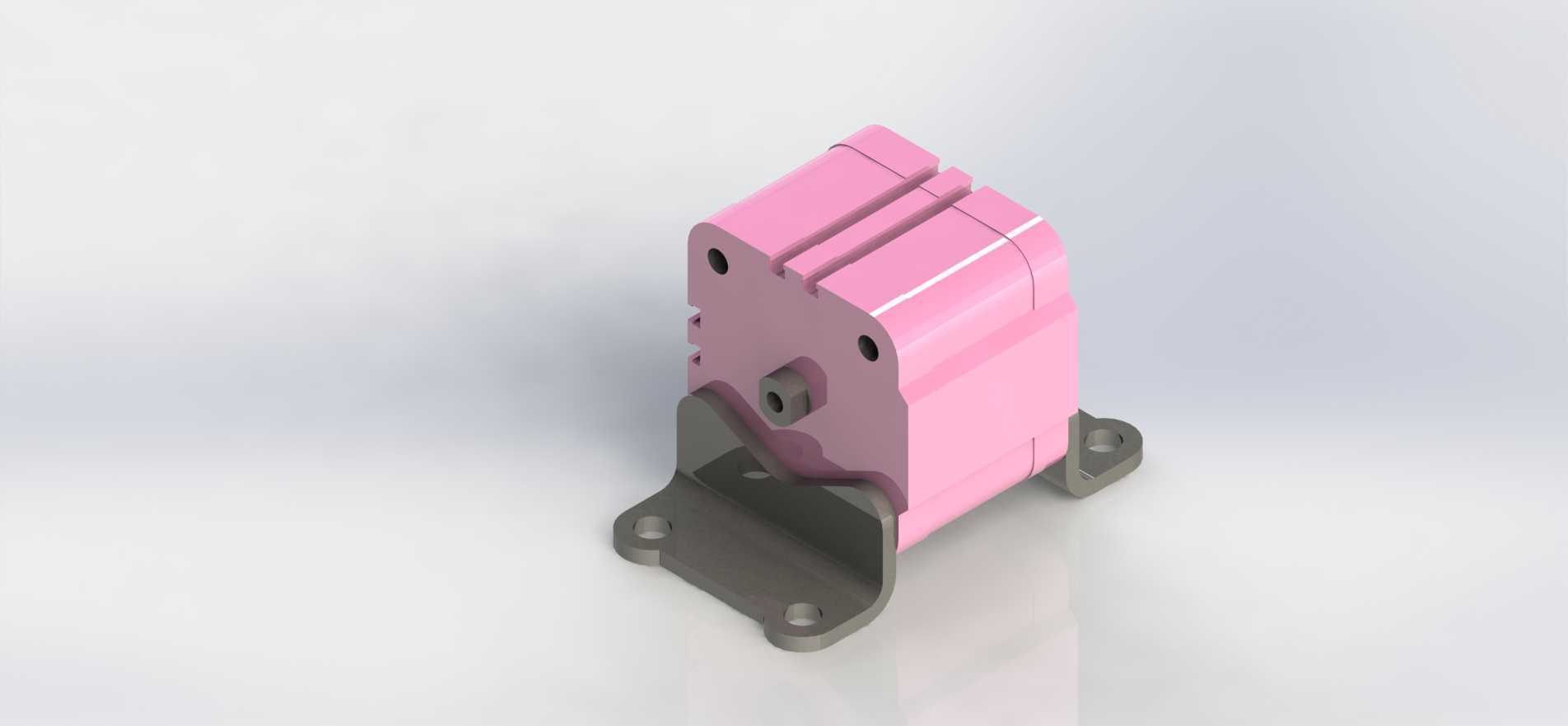

　　设计思路上，这款气缸的缸筒和端盖采用滚压铆接结构，没有额外的拉杆紧固件，整体外形规整没有突出的安装结构，缸体三个非安装面都预留了传感器安装槽，可以直接粘贴安装磁性开关，不需要额外制作传感器安装支架，能够实时反馈活塞的伸出、缩回位置，方便接入设备的PLC控制系统做动作逻辑互锁。配套的L型安装支架采用压铸铝合金成型，安装面做了铣平加工，平面度控制在0.05mm以内，支架和缸体的连接采用内六角螺钉锁紧，连接位置的定位销孔保证了缸体和安装面的垂直度，避免气缸伸出时出现偏磨，导致密封圈提前磨损漏气。

　　从安装边界尺寸来看，这款63缸径的气缸，缸体外形截面为68mm×68mm的方形结构，20行程下的整体轴向缩回长度仅为72mm，伸出后总长度为92mm，侧装支架的两个安装脚中心距为58mm，安装孔为φ7mm通孔，适配M6的内六角安装螺栓，气缸的活塞杆为M10×1.25的外螺纹，配套的活塞杆螺母可以直接连接各类夹爪、推板、压头附件，不需要额外做螺纹转接。气口采用G1/8的内螺纹接口，分布在缸体的侧端面，接气管后不会额外增加轴向的安装尺寸，在垂直安装的场景下，气管可以顺着缸体侧面走线，不会和周边的工装结构产生干涉。

　　实际选型使用中需要注意，这款气缸的理论输出力在0.5MPa供气压力下，伸出侧推力为1558N，缩回侧拉力为1385N，选型时需要预留15%以上的出力余量，避免负载波动导致气缸出力不足。安装时要保证气缸的运动方向和负载运动方向同轴，侧向负载不能超过额定出力的5%，否则会加速导向环的磨损，导致气缸出现内泄、动作卡顿的问题。日常维护时只需要定期检查气口的过滤减压阀排水情况，避免压缩空气中的水分进入缸体腐蚀密封圈，在正常的供气洁净度下，这类气缸的免维护运行周期可以达到8000公里以上的行程寿命，完全能满足通用自动化设备的3-5年使用周期需求。

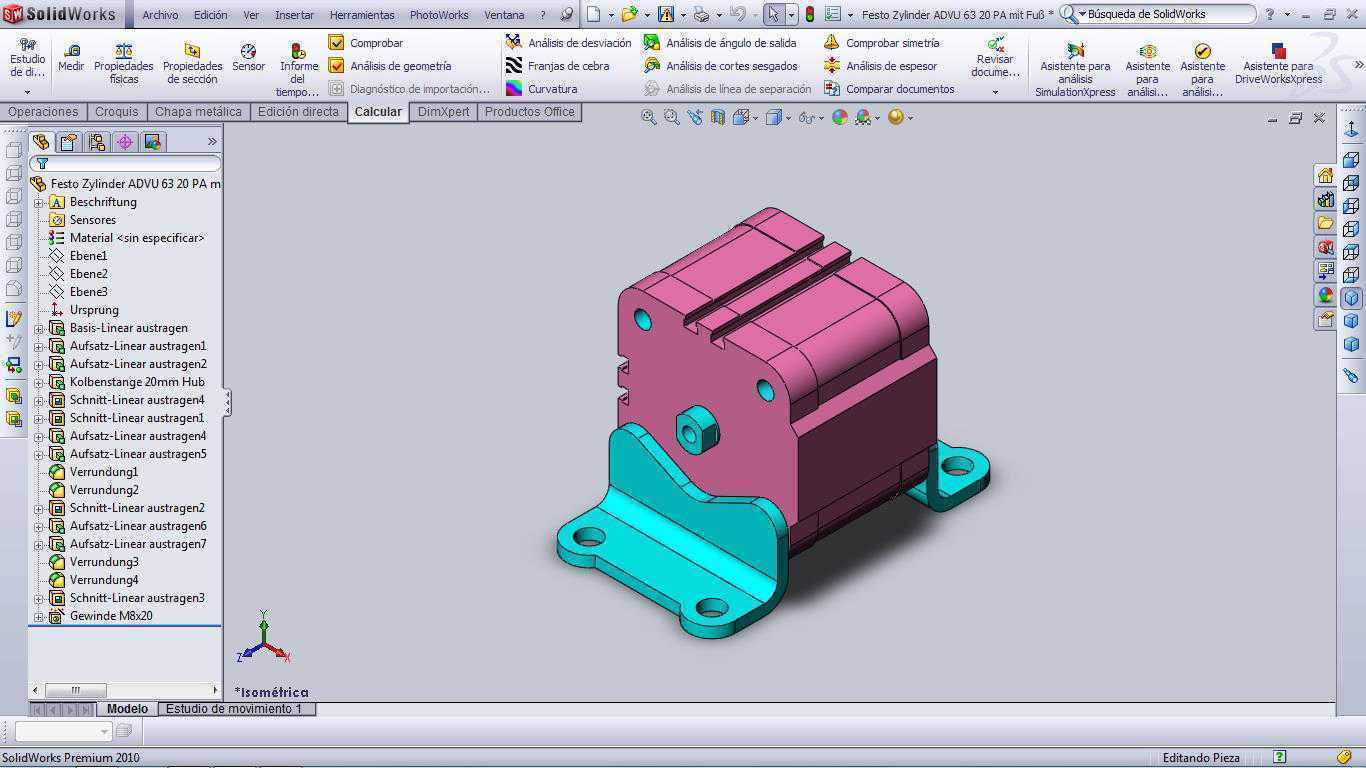

　　建模过程中，对缸体的铆接结构、密封槽的尺寸、安装支架的加强筋位置都做了1:1的还原，磁性开关槽的尺寸、气口的螺纹深度、活塞杆的螺纹公差都和实物一致，导入装配环境中可以直接做静态干涉检查，也可以用来做气动回路的动作模拟，验证气缸伸出缩回时和周边工装的安全间隙，提前规避现场安装时出现的结构干涉问题，减少设备装配阶段的改造成本。
