罗达曼托6001深沟球轴承结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零件，6001系列作为轻窄系列深沟球轴承的典型规格，常被布局在对径向安装空间有严格限制、同时需要承受稳定径向载荷与少量轴向载荷的传动节点上。从日常民用的小型电机输出端、家用电动工具的旋转轴支撑，到工业设备里的轻型输送机辊筒、纺织机械的导纱辊、小型泵类的叶轮轴定位，都能见到该规格轴承的应用身影，其核心作用是为旋转轴提供稳定的径向约束，将轴运转过程中的滑动摩擦转化为滚动体与滚道间的滚动摩擦，大幅降低传动过程中的能量损耗与零件磨损速率。

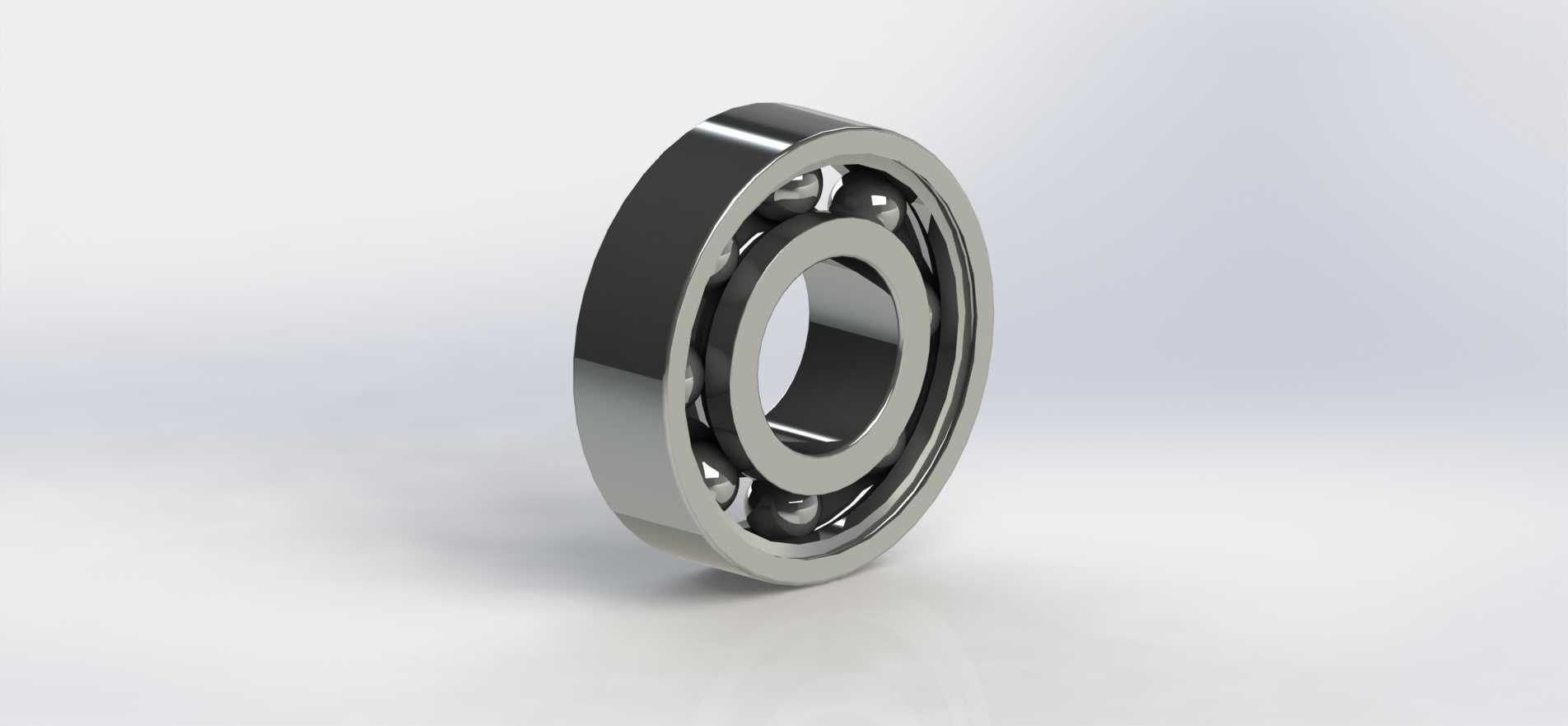

　　从结构设计逻辑来看，该轴承采用典型的深沟球轴承整体构型，由内圈、外圈、一组钢质滚动体、冲压成型保持架四个核心部分组成。内圈与旋转轴采用过盈配合实现周向固定，随轴同步旋转，内圈外侧加工有连续光滑的弧形滚道，滚道的曲率半径略大于滚动体的半径，保证滚动体在滚道内可以顺畅滚动同时承受均匀的接触应力；外圈与安装座的轴承孔采用过渡或间隙配合，通常作为固定端约束存在，内侧同样加工有与内圈参数匹配的弧形滚道，为滚动体提供外侧的运行轨道。滚动体采用高精度轴承钢加工而成，均匀排布在内外圈滚道形成的环形空腔内，是承受径向载荷的核心承载单元，滚动体的直径、数量直接决定了轴承的额定动载荷与静载荷参数，6001系列的滚动体尺寸经过标准化核算，在有限的截面尺寸下实现了承载能力与极限转速的平衡。保持架采用浪形冲压结构，将相邻滚动体均匀分隔开，避免滚动体在运转过程中直接接触产生额外摩擦与磨损，同时引导滚动体在滚道内保持正确的运行姿态，在轴承高速运转时维持内部结构的稳定性。

　　在安装边界与尺寸参数层面，6001系列轴承的外形尺寸完全遵循深沟球轴承的国标规范，内径为12mm，外径为28mm，整体宽度为8mm，安装时轴的配合面加工公差需要满足轴承内圈的配合要求，通常采用k6或m6级公差实现过盈配合，避免内圈与轴在运转过程中出现相对滑动导致的轴颈磨损；安装座的轴承孔通常采用H7级公差，保证外圈可以在一定范围内有微小的轴向窜动空间，适配轴运转过程中产生的热伸长量，避免轴承出现额外的附加轴向载荷。安装过程中需要注意，施加的压装力只能作用在待压装的套圈端面上，禁止通过滚动体传递压装力，否则会造成滚道表面压痕、滚动体变形，直接导致轴承运转精度下降、振动噪声增大、使用寿命大幅缩短。轴承的密封形式根据应用场景不同可以选择开式、铁封或胶封结构，开式结构适用于有独立润滑系统、环境清洁的传动节点，极限转速更高；带密封结构的轴承则预先填充了长效润滑脂，可以在免维护的工况下长期使用，适用于不方便定期补充润滑的民用设备、户外小型设备场景。

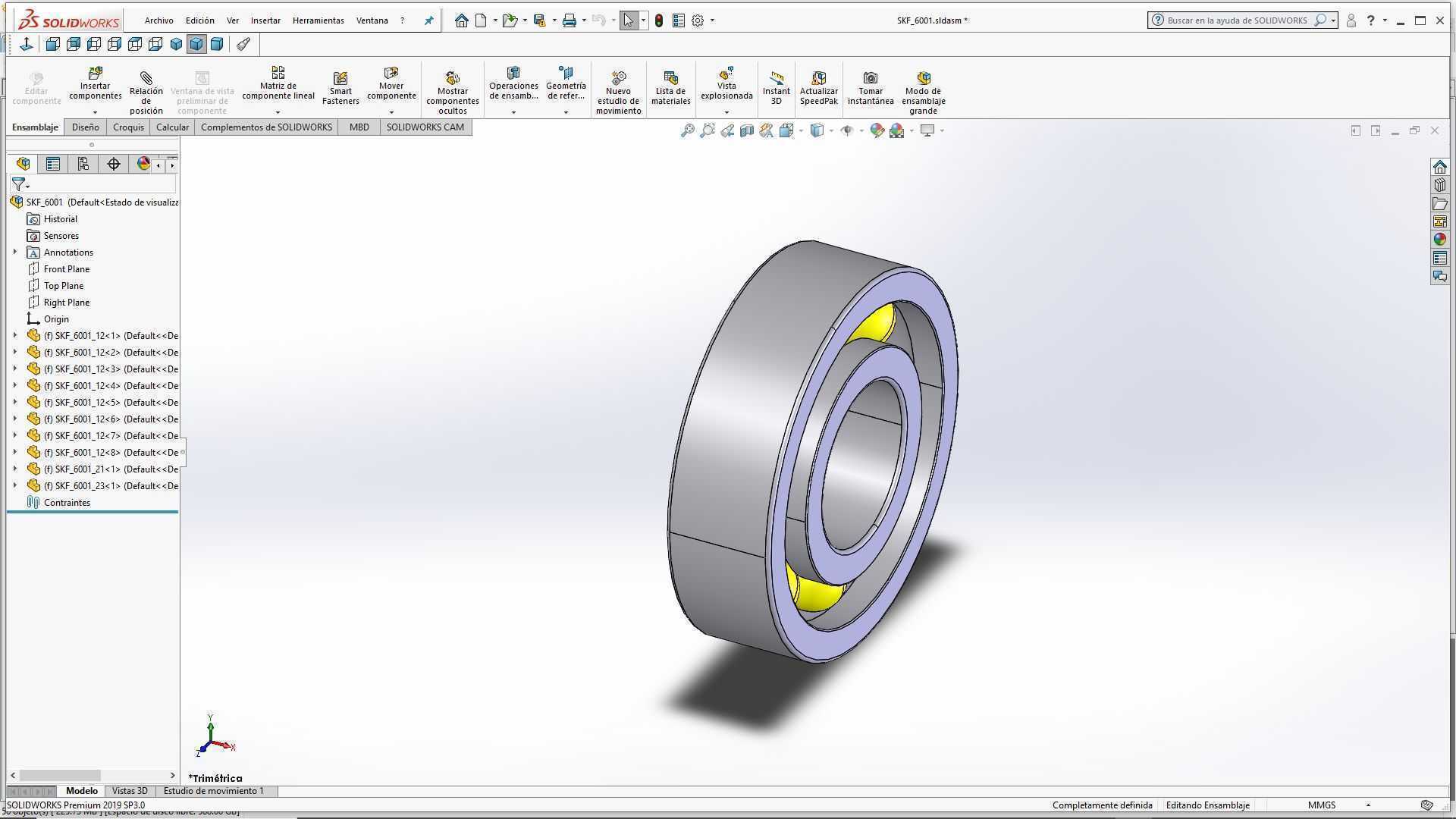

　　在实际选型应用中，需要结合传动节点的实际载荷特性、转速范围、工作环境温度来判断该规格轴承是否适配。当传动节点的径向载荷超过轴承额定静载荷的30%时，需要考虑选择更大截面尺寸的轴承系列，避免滚动体与滚道接触应力过大出现早期疲劳剥落；如果工作环境存在大量粉尘、水汽，需要优先选择带接触式橡胶密封的型号，防止外界杂质进入轴承内部破坏滚道表面精度；如果长期在120℃以上的高温环境下工作，需要更换适配高温工况的特殊润滑脂，同时考虑轴承套圈与滚动体的高温回火稳定性，避免高温下零件硬度下降导致承载能力不足。在三维建模过程中，该轴承的建模需要重点保证滚道的曲率参数、滚动体的排布间隙、保持架的兜孔位置精度，这些细节直接影响后续装配干涉检查、运动仿真的准确性，尤其是在做整机数字化装配时，轴承的安装位尺寸公差需要与轴、座孔的模型参数做匹配校验，提前发现安装干涉、配合公差不合理的问题，减少后续物理样机试制阶段的改模成本。
