卡扣式防水电气接线盒结构设计

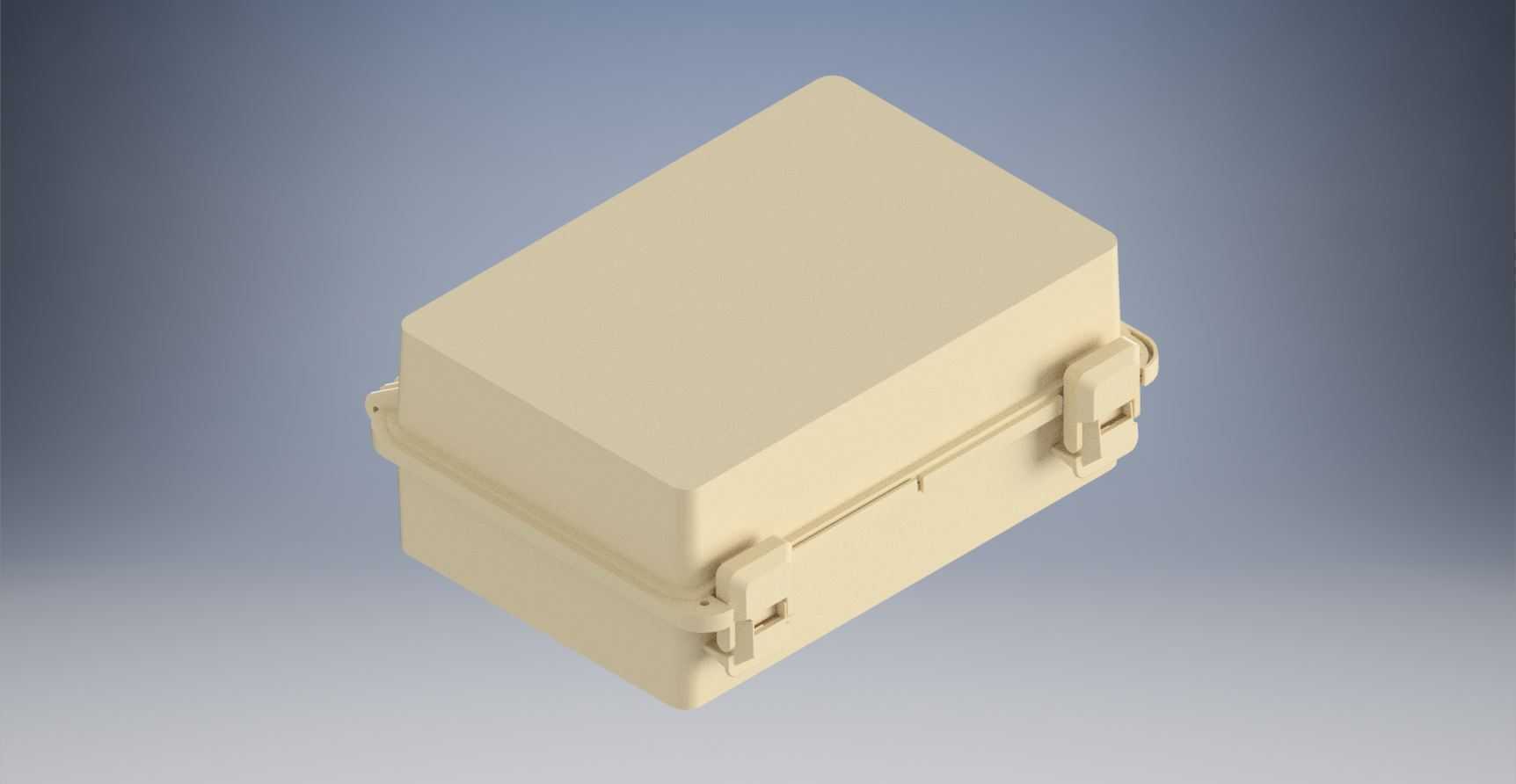

　　这款卡扣式电气接线盒的三维结构，是面向户外电气布线、工业设备内部接线分线场景做的结构方案，日常做设备电气改造、户外照明布线、小型工控系统分线的时候，这类壳体是用得非常多的防护部件，核心作用就是给内部的接线端子、导线接头提供物理防护，隔绝灰尘、溅水，避免接头裸露造成的短路、漏电、氧化接触不良问题。

　　从结构设计思路来看，这个壳体采用上下对合的分体式结构，上下盒体的结合面做了一圈内嵌的密封槽，实际生产的时候可以在槽内嵌入发泡橡胶密封圈，盒体扣合之后密封圈被均匀压缩，就能达到IP65左右的防护等级，完全可以应对户外溅水、车间粉尘飞溅的使用场景。和常见的螺丝固定式接线盒不同，这个方案在盒体的两个对侧做了一体式的弹性卡扣结构，卡扣和盒体采用同材质一体注塑成型，不需要额外加装金属搭扣，装配的时候不需要拧螺丝，直接按压上下盒体就能让卡扣自动锁合，后期检修的时候只需要掰开卡扣就能打开盒盖，不管是产线装配还是现场运维，效率都比螺丝固定的款式高很多，也不会出现螺丝丢失、螺丝滑牙导致盒盖固定不牢的问题。

　　盒体的外形是规整的长方体结构，边角做了大圆弧过渡，一方面是注塑生产的时候可以减少应力集中，避免壳体边角位置出现注塑缩痕、强度不足的问题，另一方面圆弧边角也不会在安装、运维的时候划伤操作人员，同时在户外使用的时候，圆弧面不容易积存灰尘和雨水，能减少积水渗漏的风险。盒体的侧壁预留了敲落孔位的结构位置，实际使用的时候可以根据进出线的方向、线缆的数量，敲开对应位置的敲落孔，安装电缆防水接头，不需要额外在盒体上钻孔，现场施工的时候非常方便，不管是上进下出、侧进侧出的布线方式都能适配。

　　从安装边界来看，盒体的下盖底部做了带安装孔的固定耳，固定耳和盒体是一体结构，安装孔的位置做了沉台设计，用自攻螺丝或者膨胀螺丝固定的时候，螺丝头不会突出盒体底面，能保证盒体和安装面完全贴合，不会出现安装之后盒体翘曲、密封面贴合不严的问题。固定耳的位置做了局部加厚，避免螺丝锁紧的时候固定耳出现开裂。内部的腔体预留了接线端子的安装柱，标准的TB系列接线端子或者UK端子排都可以直接用自攻螺丝固定在盒内的安装柱上，不需要额外做固定支架，内部腔体的净空高度足够容纳常规的导线接头，不会出现盒盖扣合之后压到导线、压到端子的问题。

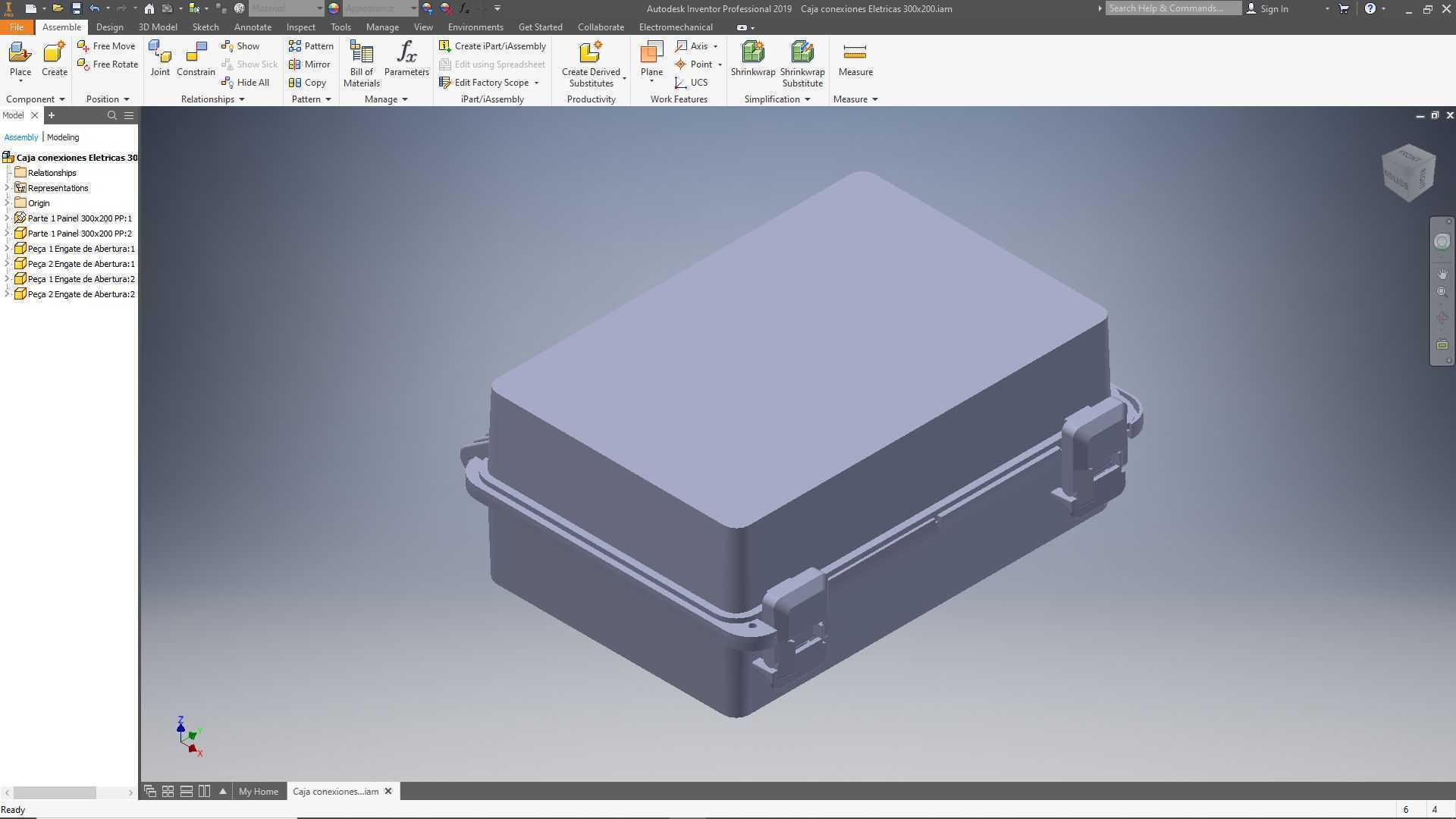

　　做这个结构建模的时候，特意把卡扣的配合间隙做了合理的公差预留，卡扣的锁合面做了小角度的导向斜面，既保证扣合之后有足够的锁合力，不会因为日常的振动、轻微磕碰就出现盒盖松脱，又能保证徒手就能顺利打开，不需要借助螺丝刀等工具撬，避免撬的时候损坏盒体边缘。上下盒体的配合止口做了错位的叠边结构，就算密封圈出现轻微的老化失效，叠边结构也能阻挡大部分的水流和灰尘直接进入盒体内部，相当于给密封做了第二道防护。盒体的壁厚做了均匀化处理，整体壁厚保持在2.5mm左右，加强筋的厚度控制在壁厚的0.6倍，避免注塑的时候出现缩水、翘曲的问题，同时壳体的侧面和底面都做了网格状的加强筋，在不增加过多壁厚、不提升材料成本的前提下，大幅提升壳体的结构强度，就算成年人站在盒体上，也不会出现壳体开裂、变形的问题，完全可以应对车间、户外的复杂使用环境。

　　这类接线盒除了用来做电气接线的防护，也可以用来容纳小型的PCB控制板、小型的继电器模块，只要在内部预留对应的安装柱位置，就能作为小型的设备控制盒使用，适配性非常广。建模的时候所有的配合面都做了拔模斜度处理，拔模角度控制在1.5度，完全符合注塑生产的工艺要求，不需要后期再做工艺修改，结构工程师拿到这个模型之后，可以直接根据自己的实际使用需求，调整敲落孔的位置、内部安装柱的高度、卡扣的锁紧力参数，快速衍生出适合不同场景的接线盒方案，不需要从零开始做结构设计，能节省很多前期建模的时间。
