壁挂式数控操作控制终端结构设计

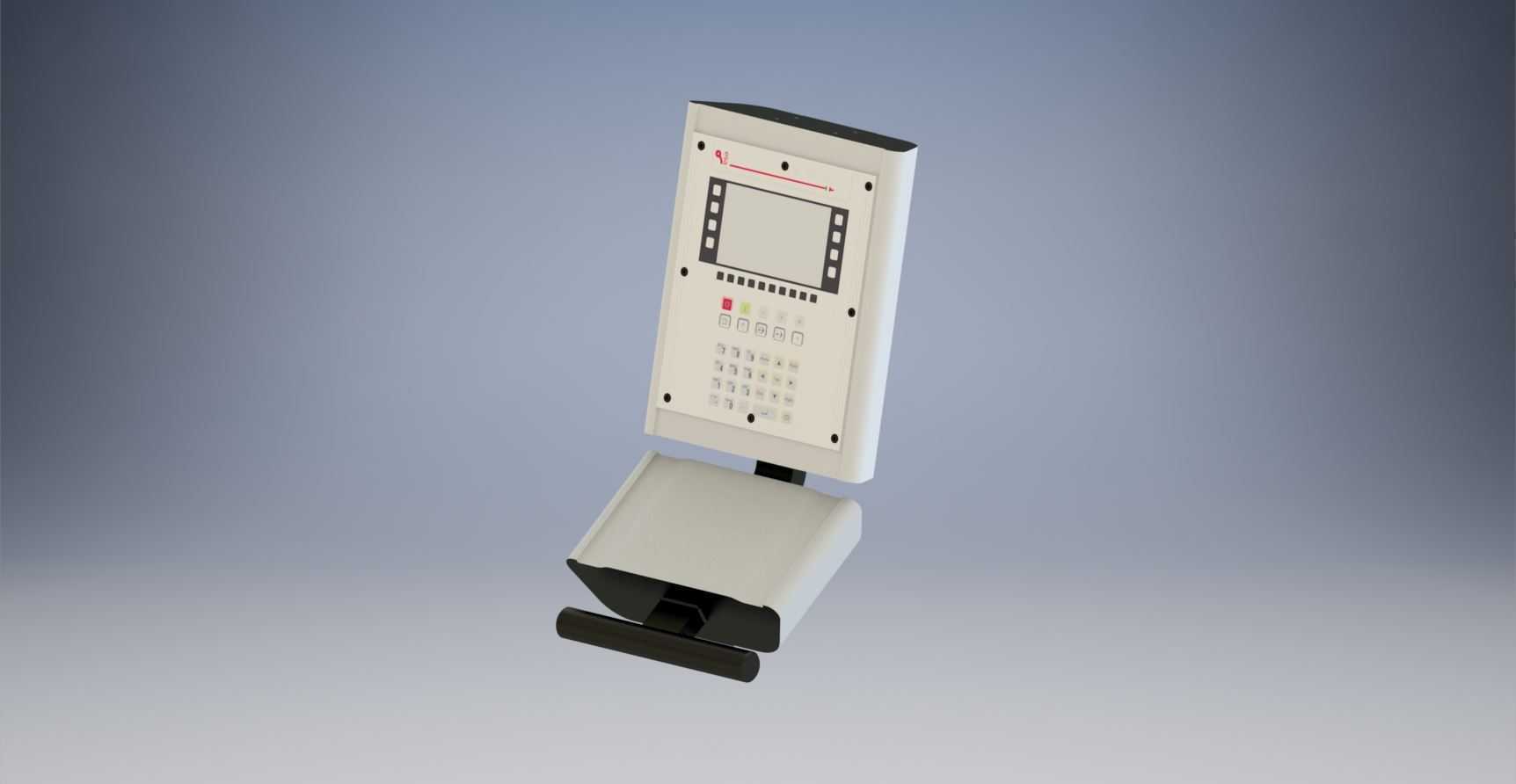

　　这款壁挂式数控操作控制终端，是面向车间数控加工工位、自动化产线操作端开发的人机交互载体，日常主要承担设备参数输入、运行状态监控、加工指令下发的核心功能，在数控车床、加工中心、非标自动化专机的工位侧都能见到这类终端的应用，相比集成在设备本体上的操作面板，可调整角度的壁挂式结构能适配不同身高操作人员的操作视角，减少长期俯身或抬臂操作带来的疲劳感。从结构设计逻辑来看，终端整体分为显示交互区、按键输入区、安装支撑座三个核心部分，显示区预留了矩形显示屏安装位，周边均匀布置的安装孔位可适配不同尺寸的工业液晶显示屏，屏幕上方的长条开孔用于安装运行状态指示灯，可直观反馈设备待机、运行、故障三类核心状态，

　　无需操作人员凑近屏幕查看参数就能快速掌握设备工况。按键输入区按照操作频次做了分区布局，最上方的功能按键区对应模式切换、主轴启停、进给倍率调整等高频操作，下方的数字按键区用于输入加工坐标、参数数值，按键排布间距符合车间操作人员戴劳保手套操作的触控需求，避免按键间距过小导致的误触问题。支撑底座部分采用可俯仰调节的铰接结构，铰接处预留了阻尼调节的安装空间，调整角度后可保持姿态稳定，不会因为操作人员触碰按键就出现终端晃动偏移的问题，底座的安装面预留了四个沉头安装孔，可直接通过膨胀螺栓固定在车间墙面、设备侧装支架上，安装时不需要额外加工转接板，降低现场安装的适配工作量。从安装边界尺寸来看，终端主体的长宽比例适配常规工业显示屏的安装尺寸，

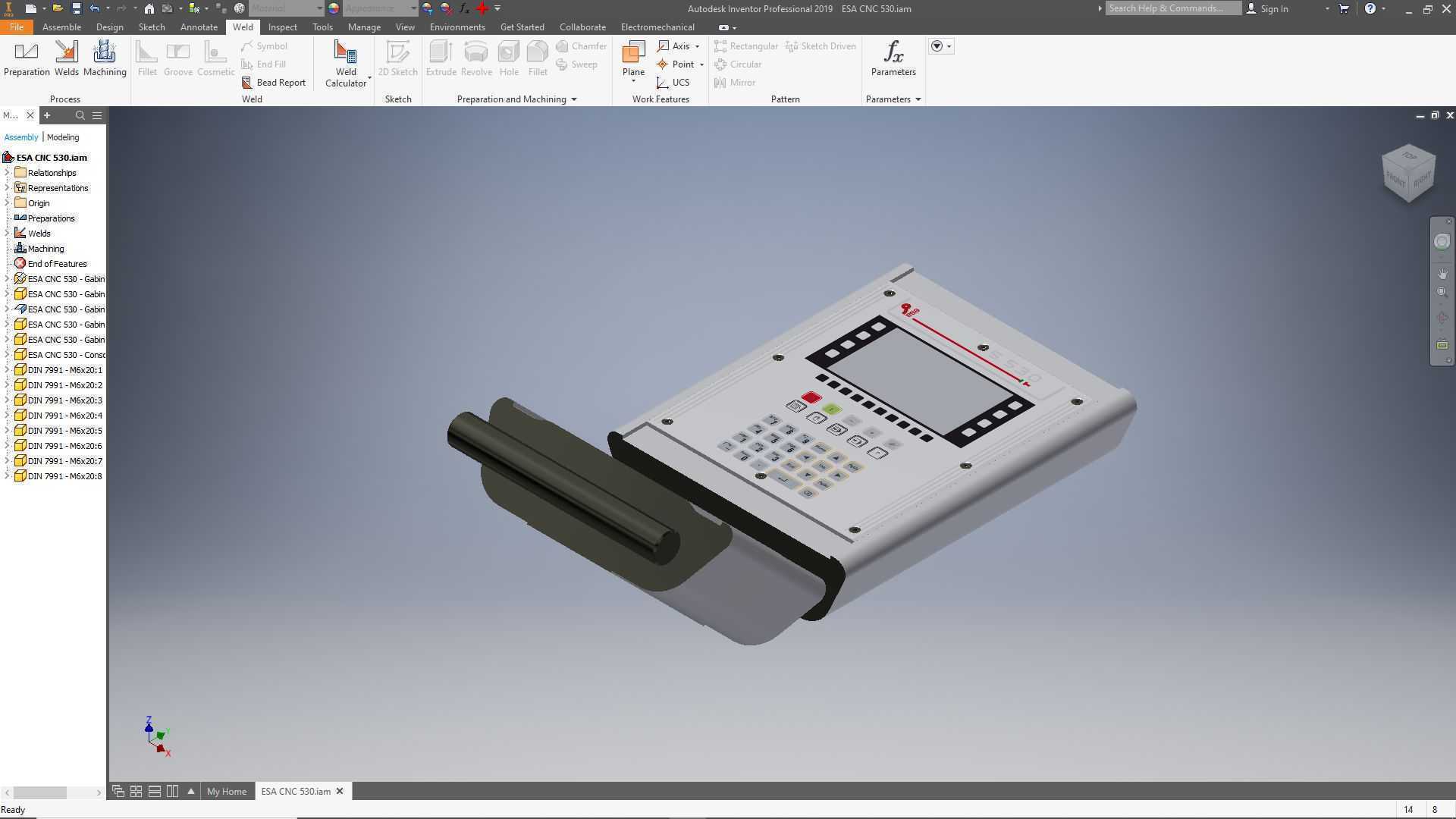

　　整体厚度控制在较小范围内，不会过多占用工位侧的操作空间，底座的旋转调节角度覆盖了操作人员站立操作的常用视角范围，从水平向下倾斜15度到向上倾斜45度之间可任意锁止，适配不同安装高度的使用需求。终端外壳的边角全部做了圆弧过渡处理，避免车间内人员走动磕碰造成划伤，外壳的拼接缝隙处预留了密封胶条的安装槽，可达到基础的防尘防泼溅等级，适配车间内存在少量切削液飞溅、金属粉尘的使用环境，不会因为日常加工环境的杂物进入导致内部电路板、按键触点出现接触不良的问题。在建模过程中，所有按键的安装孔位、显示屏的固定螺柱都按照实际工业配件的标准尺寸做了预留，结构工程师拿到模型后可直接根据选用的显示屏型号、按键型号调整对应安装位的尺寸，

　　不需要重新搭建整体外观框架，支撑部分的铰接轴尺寸、阻尼片安装位也参考了现有市面成熟操作终端的结构参数，可直接选用标准铰接配件完成装配，减少非标件的加工量。这类控制终端的设计核心是平衡操作便利性与环境适应性，既不能因为追求紧凑体积压缩按键间距导致操作误触，也不能因为追求防护等级做的过于厚重导致安装调整不便，这款模型在结构上做了对应的取舍，将高频操作区布置在操作人员手指最容易触碰的区域，将状态指示灯布置在视线平齐的高度，支撑结构的阻尼力度经过模拟验证，既可以轻松调整角度，又能在操作按键时保持整体稳定，不会出现点头偏移的问题。
