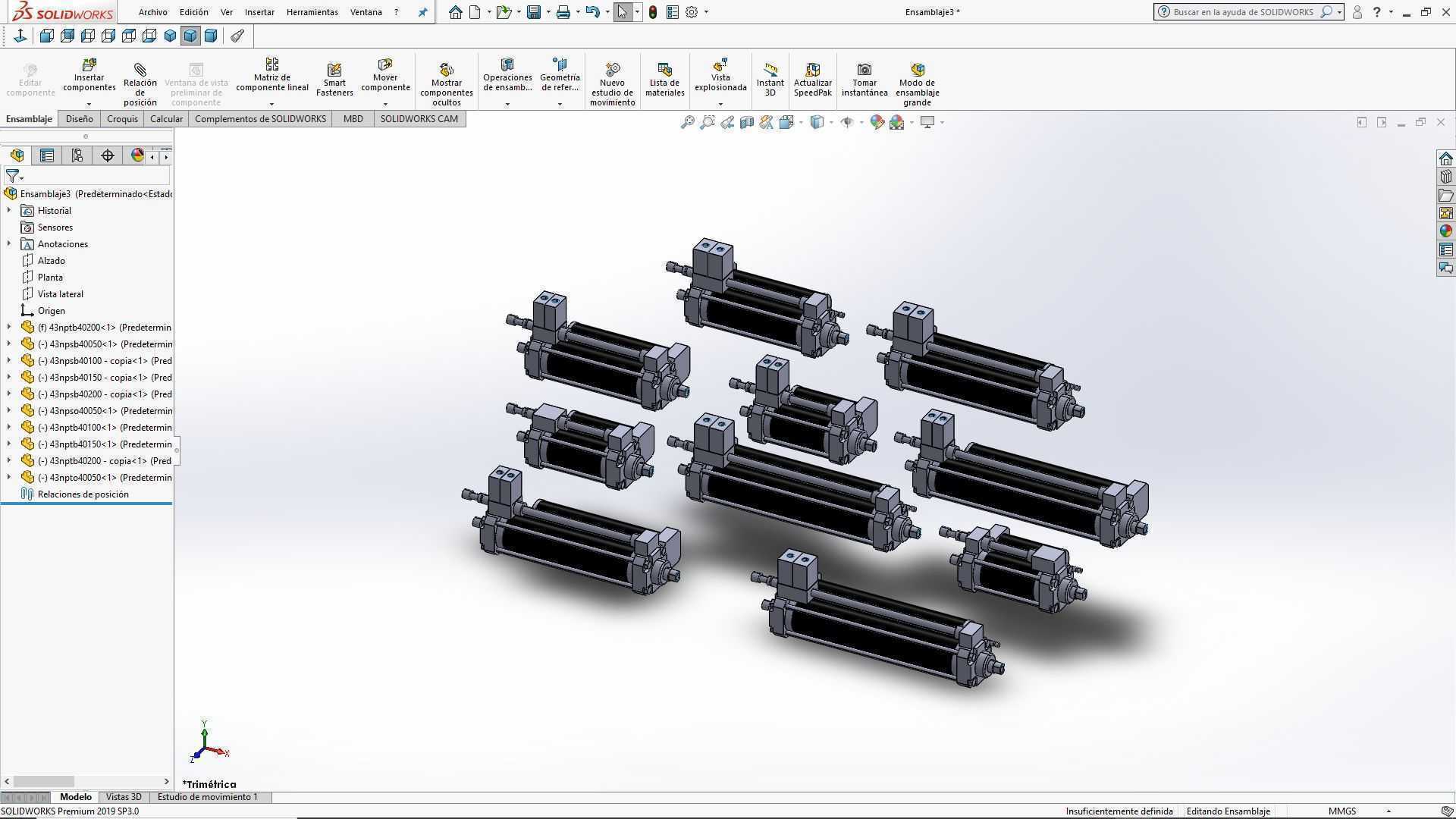

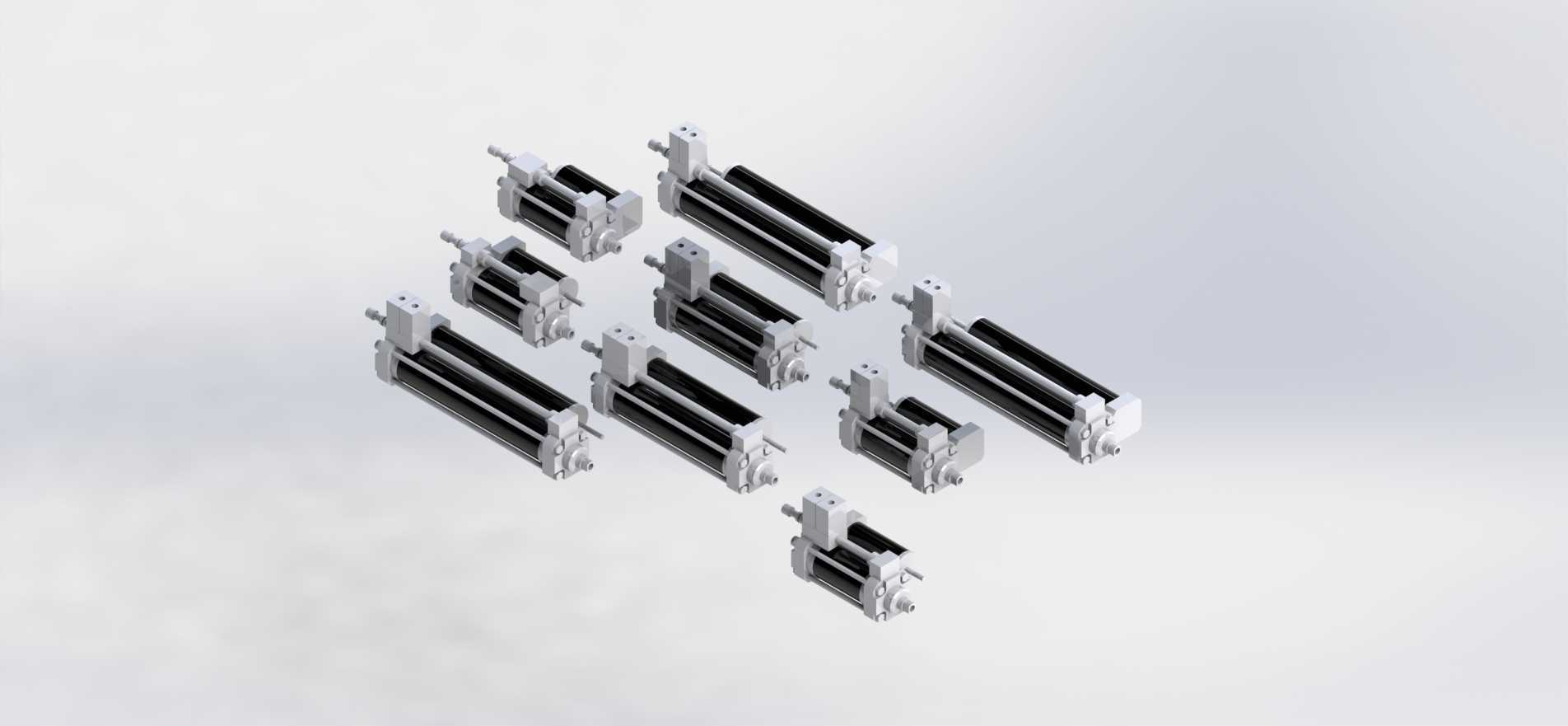

多规格气动滑台直线执行元件结构

　　这套系列化的气动直线执行元件，覆盖了不同行程、不同负载等级的导向滑台结构，主要面向自动化产线的点位搬运、工件推料、夹具进给、工位挡停这类高频往复直线运动场景，在3C电子组装、小五金件冲压上下料、包装线分料机构、检测设备探针进给这类工位上应用极广，不同规格的同系列元件可以直接在同一条产线的不同工位复用安装逻辑，减少设计阶段的选型适配工作量。从结构设计逻辑来看，整个系列的元件都采用了缸体与导向滑轨一体化的集成式设计，没有采用气缸外加装直线导轨的拼接方案，缸体本身采用硬质阳极氧化的铝合金型材挤压成型，导轨安装基准面与缸筒内孔在型材挤出阶段就保证了平行度公差，后续精加工只需要处理端盖安装位、活塞密封槽、滑块安装面，既控制了整体重量，

　　也避免了拼接结构带来的累积装配误差，长期往复运行下的位置重复精度可以稳定控制在±0.02mm范围内，完全满足普通工业工位的定位需求。不同规格的元件在安装边界上做了统一的接口适配，同负载等级的不同行程型号，缸体截面尺寸、端盖安装孔位、滑块的螺纹孔布局完全一致，设计人员在调整工位行程需求时，不需要重新设计安装支架，只需要更换对应行程的同系列元件即可，大幅降低产线迭代的改造成本。从功能特性上区分，短行程小截面的型号主要用于轻负载的高速往复动作，比如检测工位的探针进退、标签贴附的压合动作，这类型号的活塞直径小，进气响应速度快，配合带缓冲的端盖结构，高速运行到行程端点时不会产生明显的撞击异响，也不会因为冲击导致连接的工装出现位置偏移；

　　长行程大截面的型号则配备了双导向杆结构，导向杆表面做了高频淬火加硬处理，配合内嵌的无油润滑衬套，能够承受一定的侧向负载，不需要额外加装辅助导向机构就可以直接带动小型平行夹具完成工件的拾取转移动作，部分带磁环开关安装槽的型号，可以直接在缸体外侧的槽位内固定磁性传感器，实时检测活塞的运行位置，不需要额外加装外置的行程开关，简化了外围的布线与安装结构。设计阶段针对不同应用场景做了细节优化，比如用于粉尘较多的冲压车间工位的型号，在活塞杆伸出端配备了双层防尘密封圈，外层的防尘圈可以阻挡大部分金属碎屑、粉尘进入缸筒内部，内层的密封件保证气压不会泄漏，延长元件在恶劣工况下的使用寿命；用于洁净车间组装工位的型号，则采用了低发尘的润滑脂，

　　密封件选用不会析出小分子的氟橡胶材质，避免运行过程中产生的污染影响洁净室环境。在安装适配性上，整个系列的元件都支持三面安装，既可以通过缸体底部的安装孔直接固定在设备基板上，也可以通过端盖的侧面螺纹孔做水平卧式安装，还可以配合专用的安装支架做垂直吊装，滑块上的安装孔采用了标准的内螺纹规格，能够直接对接市面上通用的气动夹具、真空吸盘安装板、推料块等工装，不需要额外加工转接板。从受力结构设计来看，大负载型号的导向杆与滑块之间采用了间隙可调的配合结构，长期运行出现磨损后，可以通过端盖上的调整螺钉微调导向衬套的预紧力，消除配合间隙，避免运行过程中出现滑块卡顿、位置偏移的问题，相比一次性压装衬套的结构，后期维护的成本更低，不需要整体更换元件就可以恢复原有精度。不同行程的型号在气路接口上做了统一规格配置，同一截面尺寸的所有行程型号，进气口的螺纹规格、接口位置完全一致，设备装配阶段接通气路时不需要区分行程规格，统一使用对应规格的气管接头即可，减少装配过程中的零件错配问题。针对高速运行的需求，部分型号的缸筒内壁做了镜面抛光处理，表面粗糙度控制在Ra0.2以下，活塞密封圈采用低摩擦阻力的Y型圈结构，运行时的摩擦阻力比普通气缸低40%左右，在相同的供气压力下可以获得更快的运行速度，同时也降低了密封圈的磨损速度，提升整体的运行寿命。
