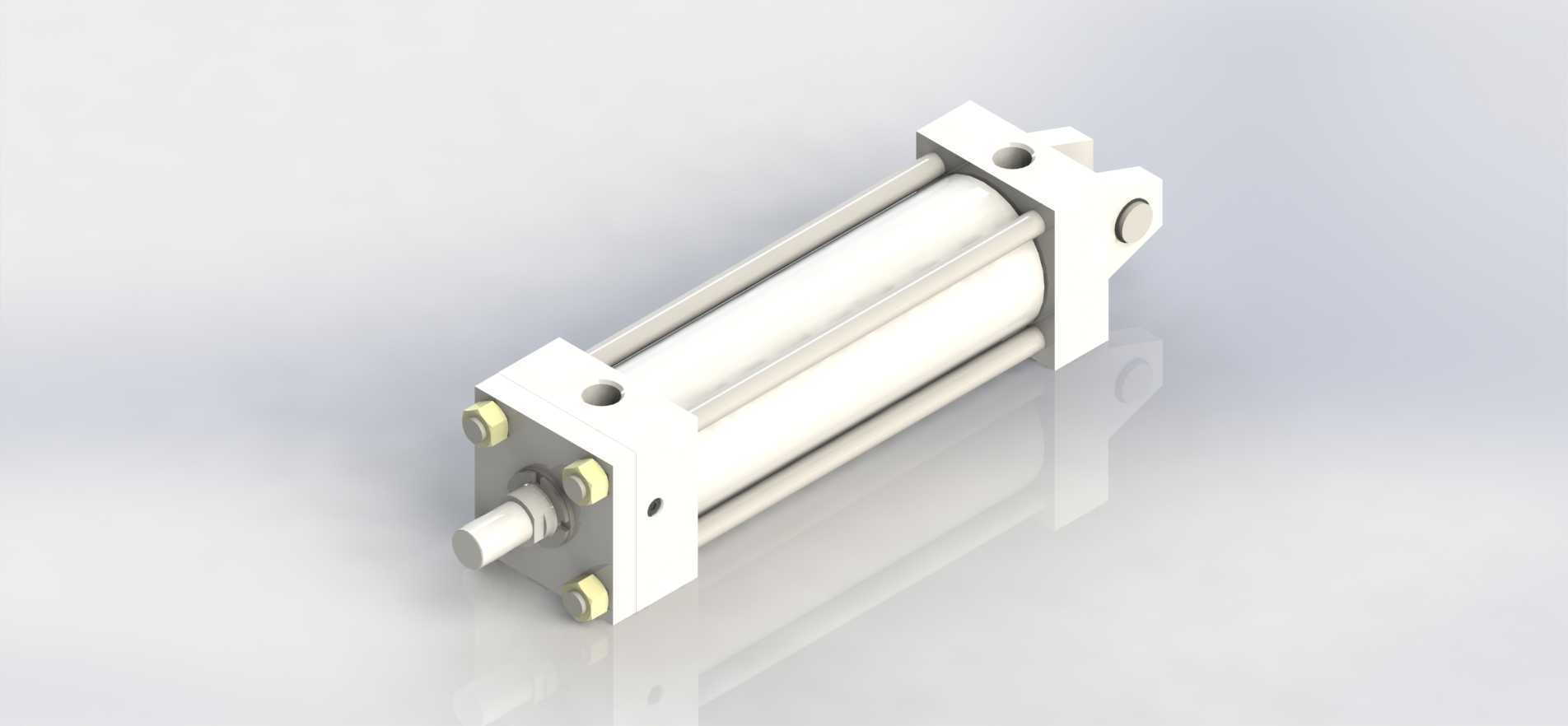

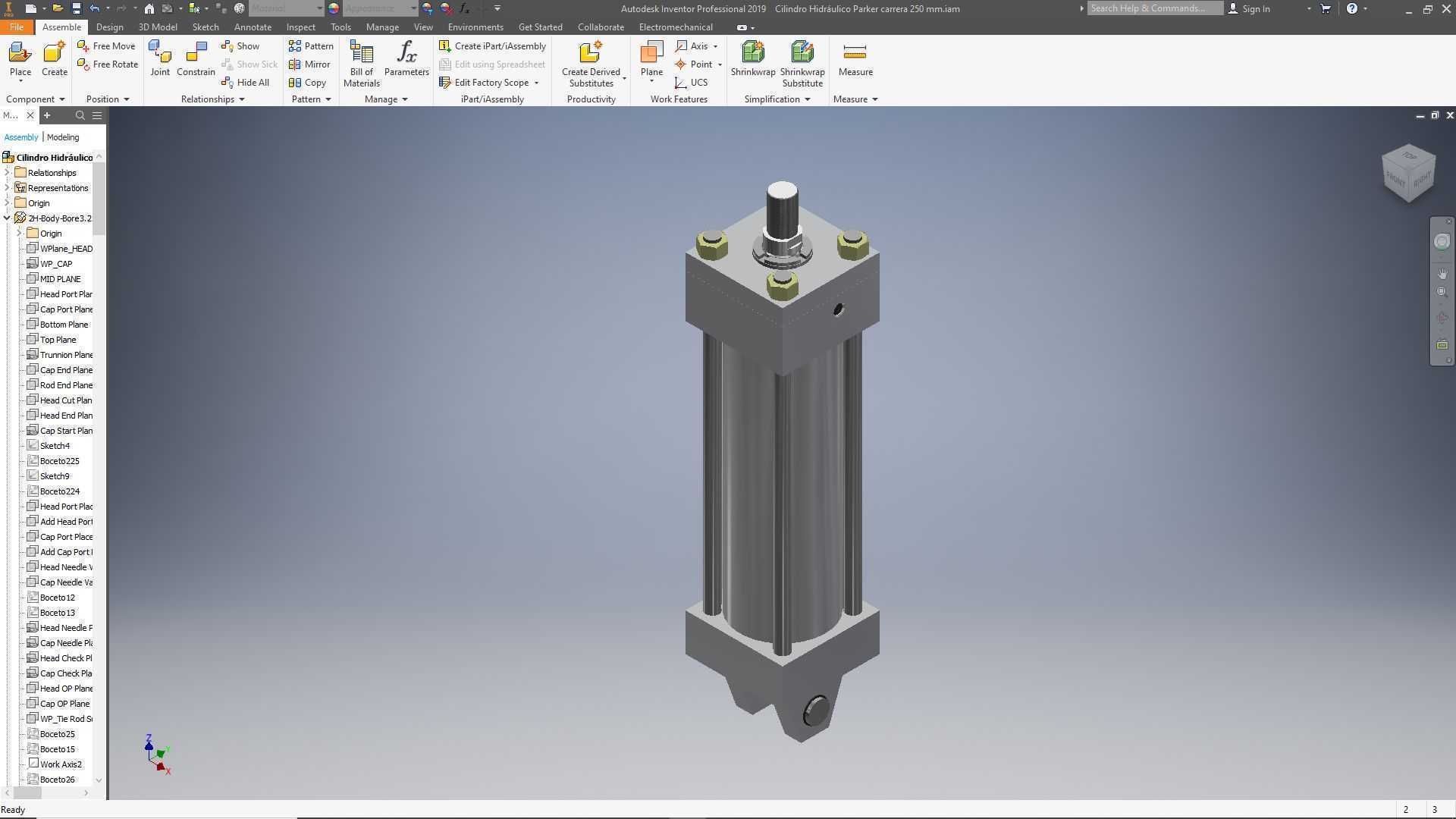

派克250mm行程拉杆式液压缸结构

　　缸体两端的安装结构采用尾部铰接耳轴+前端法兰安装的组合适配设计，尾部的单耳铰接结构允许油缸在摆动平面内有小角度的偏转余量，能抵消安装面的平行度误差，避免活塞杆受径向偏载导致密封件偏磨、杆体拉伤，前端的安装法兰可以直接通过螺栓固定在设备安装基座上，保证活塞杆伸出时的导向精度，不会因为负载偏移出现杆体弯曲的问题。活塞杆部分采用表面镀硬铬处理，镀层厚度控制在0.03-0.05mm区间，表面粗糙度达到Ra0.8以下，既保证了耐磨性能，也能降低杆体与导向套、防尘圈之间的摩擦阻力，减少运行过程中的爬行问题；导向套内置了组合式密封结构，从外侧到内侧依次布置防尘圈、斯特封、O型密封圈、支撑环，防尘圈可以刮除活塞杆表面附着的灰尘、金属切屑等杂质，在各类工业液压系统里，液压缸作为把液压能转化为直线往复机械能的核心执行部件，其结构可靠性、安装适配性直接决定整套设备的运行稳定性，这款250mm行程的派克标准拉杆式液压缸，是面向中高压工况设计的通用型执行元件，广泛适配机床工装夹紧、自动化生产线工位推移、工程机械辅助动作、物流设备举升等多类场景。从结构设计逻辑来看，这款油缸采用经典的四拉杆锁紧结构，缸筒与前后端盖通过四根对称布置的拉杆施加预紧力实现密封锁紧，相比焊接式缸体，拉杆结构的拆装维护便利性更强，密封件更换、缸筒内壁检修无需破坏性拆解，后期运维成本更低，同时拉杆对称受力的特性也能让端盖密封面受压更均匀，在16MPa额定工作压力下不会出现局部渗漏的问题。

　　避免杂质进入缸筒内部划伤密封件和缸壁，斯特封负责高压油液的主密封，O型圈提供静密封补偿，支撑环采用铜基聚四氟乙烯材质，既能承受活塞杆的径向载荷，又具备自润滑特性，降低摩擦损耗。从安装边界尺寸来看，这款油缸250mm的额定行程对应活塞杆伸出后总长度比缩回状态长250mm，选型时需要预留足够的安装空间，避免活塞杆伸出到极限位置时与周边结构发生干涉；缸筒外径、拉杆孔中心距、铰接耳轴孔径、前端法兰安装孔位都遵循派克标准油缸的安装尺寸规范，可以直接替换同规格的同系列油缸，不需要重新加工设备安装基座，适配性极强。在实际工况应用中，这类拉杆式液压缸通常搭配电磁换向阀、节流阀、溢流阀组成的液压控制回路使用，通过节流阀可以调节活塞杆的伸出和缩回速度，

　　溢流阀限定系统最高工作压力，避免过载损坏油缸密封和结构件；在工装夹具应用场景中，这类油缸可以提供稳定的夹紧力，相比气动气缸，液压油缸的输出力密度更高，相同缸径下输出力是气缸的数十倍，适合大负载夹紧、推移的工况，而且运行速度更平稳，不会出现气动系统常见的冲击、爬行问题。设计建模过程中，这款油缸的所有配合尺寸都严格遵循液压元件的设计公差规范，缸筒内壁与活塞的配合采用H8/f7间隙配合，既保证活塞可以顺畅往复运动，又不会因为间隙过大导致内泄超标；活塞杆与导向套的配合采用H7/f6间隙配合，保证导向精度的同时预留密封件的安装空间，所有密封槽的尺寸都按照对应密封件的标准规格设计，避免出现密封件压缩量过大导致摩擦阻力过高，

　　或者压缩量不足导致渗漏的问题。端盖上的油口采用标准内螺纹连接，适配常规的液压管接头，不需要额外加工转换接头，油道内部做了倒角处理，避免油液流动时出现紊流、噪音过大的问题；活塞部分同样采用组合密封结构，双向密封保证油缸正反腔的油液不会串腔，活塞两侧的支撑环可以承受活塞的径向力，避免活塞直接与缸筒内壁接触造成拉伤。在自动化生产线的工位推移场景中，这款油缸可以推动工装板、工件载具实现精准的工位切换，250mm的行程刚好覆盖多数中小型工件的工位转移距离，铰接式尾部安装可以适配安装面存在小角度偏差的场景，降低设备安装调试的精度要求，缩短现场调试周期；在小型举升设备中，这款油缸可以作为举升执行元件，稳定输出举升力，拉杆结构的高强度特性可以承受一定的侧向负载，避免举升过程中出现卡滞。
