多规格拉杆式液压缸三维结构模型

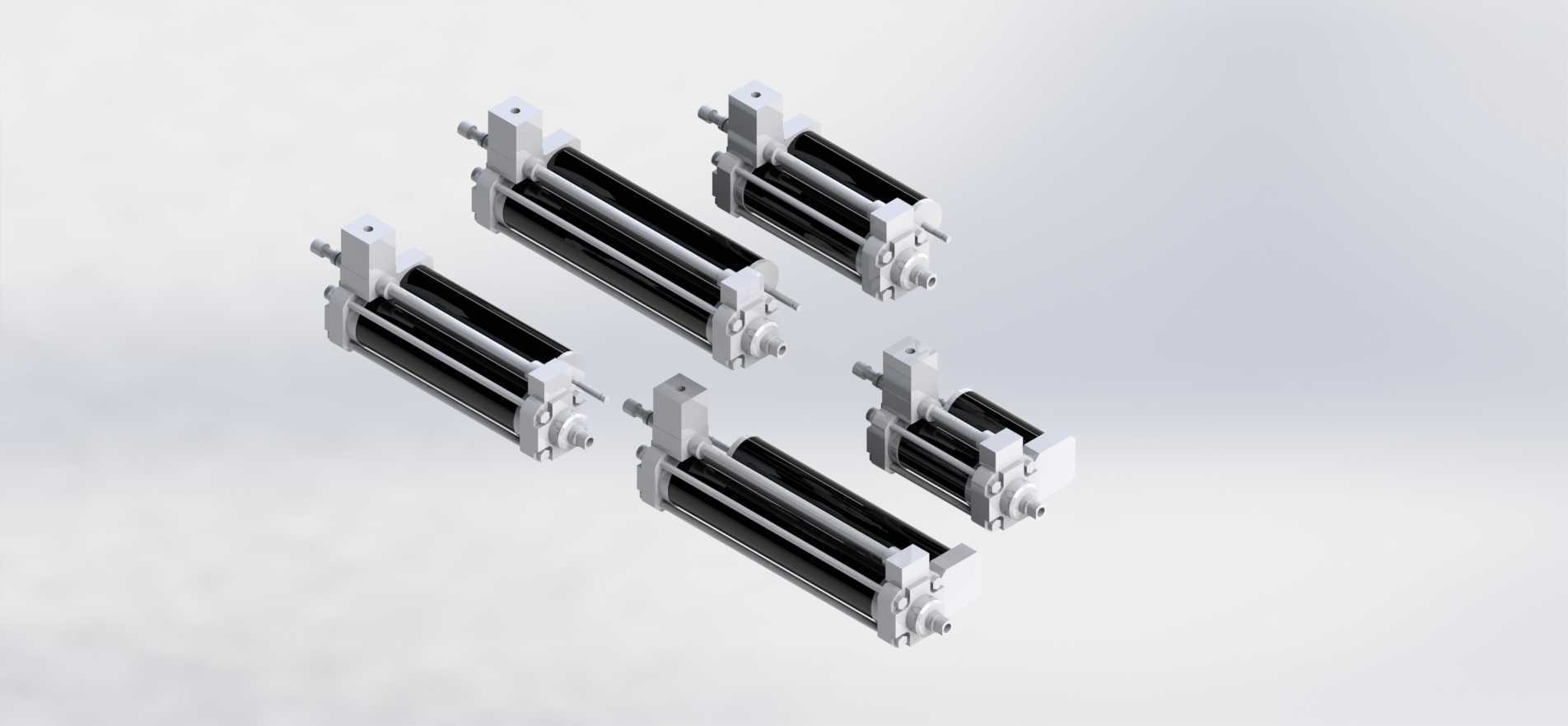

　　本次呈现的是不同行程规格的拉杆式液压缸三维结构，这类元件在液压传动系统里承担着将液压能转换为直线往复机械能的核心作用，广泛适配各类需要直线推力输出的工业场景，从工装夹具的夹紧动作、机床的进给驱动，到自动化生产线的工件推料、举升设备的顶升作业，再到工程机械设备的动作执行端，都能见到同结构液压缸的应用身影。从结构设计逻辑来看，该系列液压缸采用经典的拉杆式装配结构，四根对称布置的高强度拉杆将缸筒、前后端盖牢牢锁紧，这种结构的优势在于装配工艺性好，端盖与缸筒的同轴度可以通过拉杆的预紧力均匀保证，后期拆解维护更换密封件也十分便捷，相比焊接式缸体的液压缸，拉杆结构更适合中小缸径、中低压工况下的标准化批量生产，也方便根据实际使用需求调整行程规格，

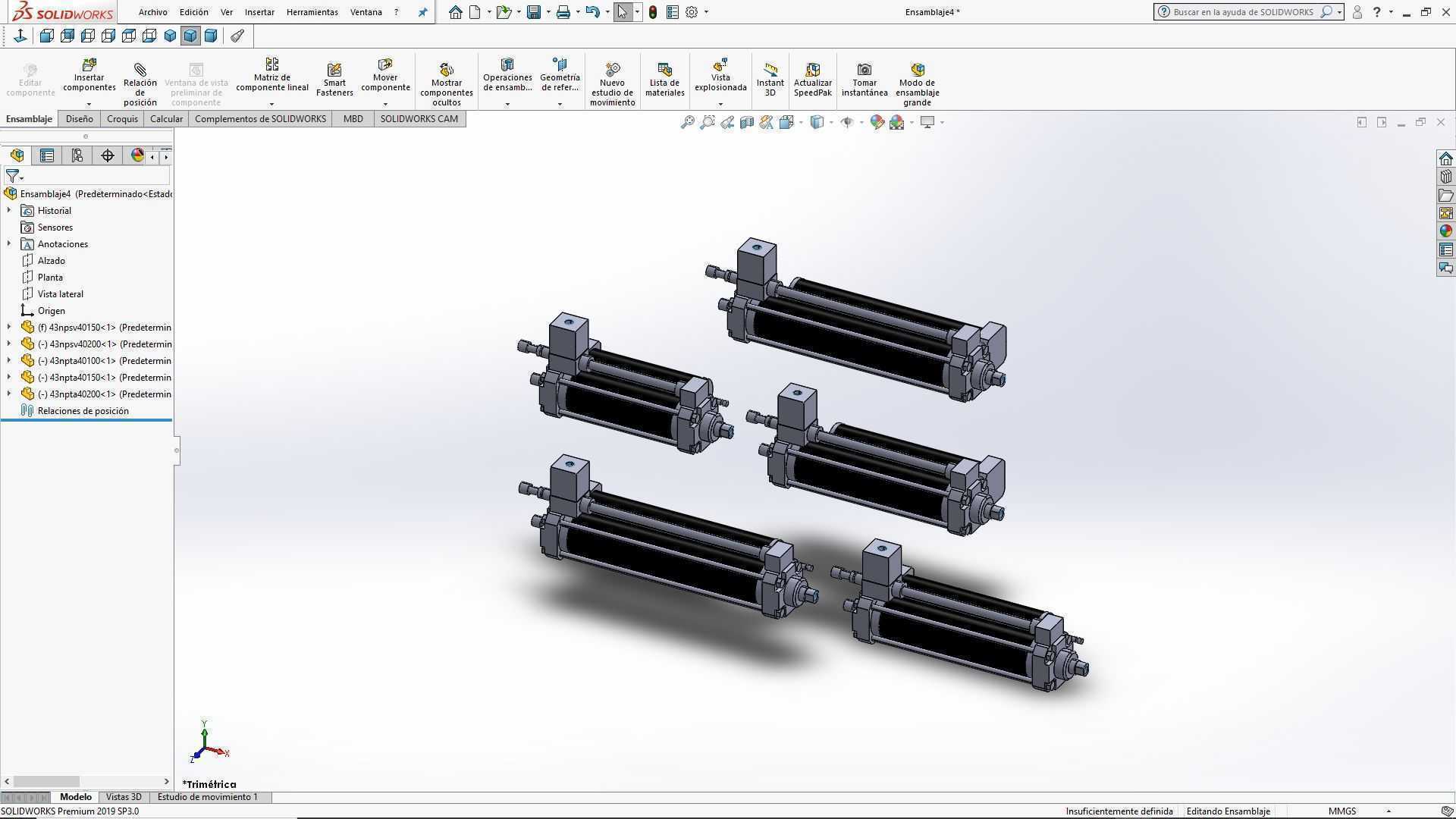

　　本次模型里包含的六个不同长度的缸体，就是同缸径下不同行程的规格衍生，覆盖了短行程夹紧、长行程推移等不同的使用需求。从安装边界来看，该系列液压缸采用尾部法兰式安装结构，安装端的法兰盘上预留了均匀分布的螺栓过孔，设计选型时需要注意安装面的平面度要求，避免安装时缸体受偏载导致密封件偏磨、活塞杆拉伤；活塞杆端采用外螺纹连接结构，配套的锁紧螺母可以方便和负载端的连接头固定，设计时需要预留活塞杆伸出的安全距离，避免行程到位时活塞与端盖发生刚性碰撞，同时要考虑活塞杆全伸时的挠曲变形量，当行程过长时需要额外增加中间支撑结构，防止活塞杆受侧向力弯曲。从功能特性上看，该系列液压缸为双作用结构，即通过前后腔的液压油压差实现伸出与缩回的双向动作，

　　相比单作用弹簧复位的液压缸，双作用结构的输出力在两个运动方向都可以通过油压精准控制，动作响应速度更快，适合需要频繁换向、对动作位置精度有一定要求的工况；缸筒内壁采用高精度珩磨处理，表面粗糙度控制在合理区间，配合活塞上的格莱圈、斯特封等组合密封元件，既能保证高压下的内泄漏控制在标准允许范围内，又能降低活塞运动时的摩擦阻力，减少爬行现象的出现。建模过程中，对密封槽的尺寸、拉杆的预紧间隙、活塞与缸筒的配合公差、活塞杆与导向套的配合精度都做了符合行业标准的还原，导向套部分采用了耐磨铜合金材质的嵌件设计，能承受活塞杆运动时的径向载荷，同时具备良好的自润滑特性，延长密封件的使用寿命；油口位置布置在缸筒两侧的端盖处，采用标准的公制细牙螺纹连接，

　　方便和液压管路的接头适配，建模时也预留了油口的扳手操作空间，避免实际装配时管路安装干涉。在实际设备选型应用中，这类拉杆液压缸需要根据负载的最大推力、运动速度、行程长度、工作压力等级来匹配对应的规格，同系列不同行程的产品安装尺寸保持一致，仅缸筒长度和活塞杆长度存在差异，这种模块化的设计思路可以大幅减少设备设计时的选型工作量，也能降低备件储备的品类数量，维护时仅需要更换对应长度的密封件和拉杆即可完成不同行程产品的改制。需要注意的是，这类液压缸在安装使用时要保证活塞杆的运动方向和负载的运动方向同轴度误差控制在允许范围内，侧向力不仅会加剧导向套和密封件的磨损，还可能导致活塞杆弯曲变形，严重时会出现卡缸、漏油等故障；三维模型中还原的防尘圈结构，可以有效阻止外界的灰尘、铁屑等杂质进入缸筒内部，避免划伤缸筒内壁和密封件，这也是工业应用中液压缸使用寿命的关键影响因素之一。
