希德罗切克斯液压执行元件三维结构

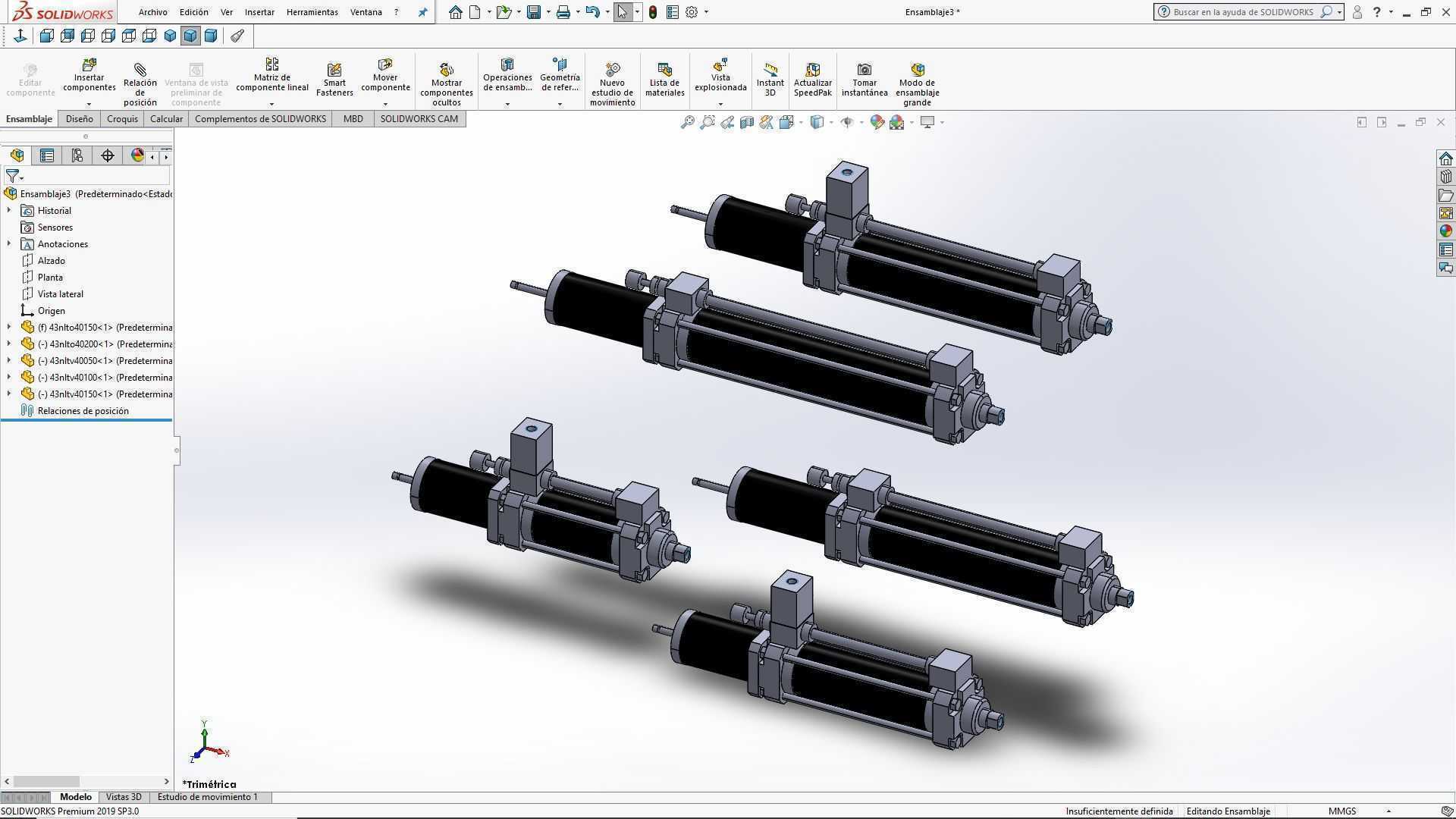

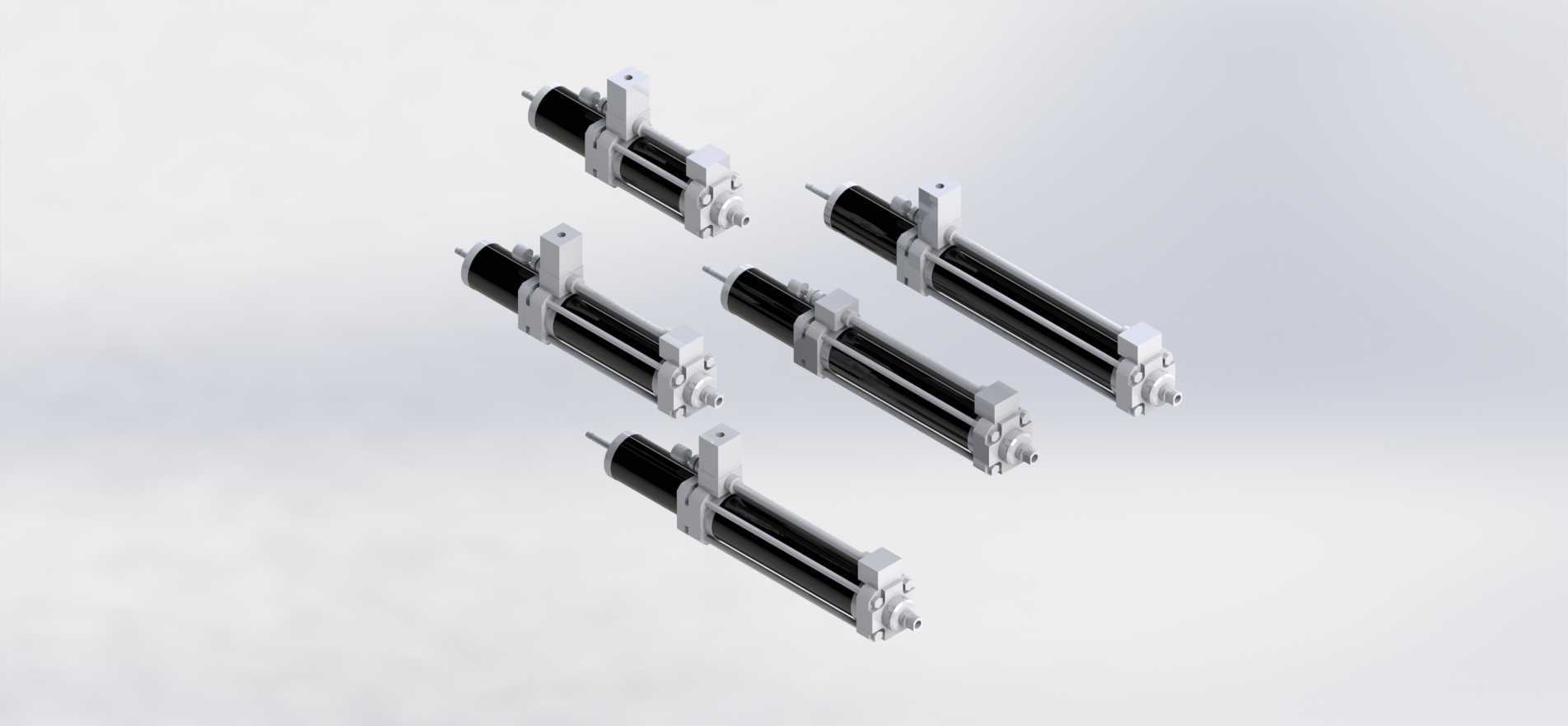

　　在液压传动系统的实际选型与结构设计工作中，这类带端部安装座的杆式液压执行元件，是实现直线往复动力输出的核心部件，广泛适配各类需要稳定推拉力输出的工业设备场景，从工装夹具的压紧动作、自动化产线的工件移位，到专用设备的工作机构驱动，都能见到同结构元件的应用。从三维模型呈现的结构来看，该系列元件采用了统一的缸径规格搭配不同行程长度的设计思路，缸筒部分采用光滑圆柱外壁设计，既能够满足外置行程检测元件的安装需求，也可以配合导向支座实现长行程工况下的缸体支撑，避免活塞杆伸出过长时出现径向挠曲变形。端部的安装支座采用带通孔的耳轴式结构，安装孔的轴线与活塞杆轴线垂直，安装时可通过销轴实现元件的小角度摆动，适配驱动端存在运动轨迹偏移的工况，

　　避免活塞杆承受额外的径向载荷，延长密封件的使用寿命。缸体两端的端盖采用螺栓紧固结构，从模型的细节可以看到端盖与缸筒的配合面设置了密封槽位，能够在额定工作压力下保证缸腔的密封性，无杆腔端的油口布置在端盖侧面，有杆腔的油口则靠近活塞杆伸出端的侧部，两个油口的接口尺寸统一，方便现场管路的布置与连接，不需要针对不同行程的元件单独配置管路接头。活塞杆部分采用表面硬化处理的杆体结构，伸出端设置了标准的外螺纹连接头，能够直接与负载端的连接座配合，通过锁紧螺母实现连接间隙的消除，保证动力传递的刚性。不同长度的同系列元件，在安装连接尺寸上保持了统一标准，缸体外径、安装耳轴的中心距、活塞杆直径、油口螺纹规格、端部连接螺纹尺寸完全一致，

　　仅通过调整缸筒长度与活塞杆长度来适配不同的行程需求，这种设计能够大幅降低设备设计时的选型成本，同一款安装支座、连接接头、管路配件可以适配全行程段的元件，减少备件的种类储备。在实际安装边界的校核上，这类元件需要预留足够的轴向安装空间，最短安装长度对应活塞杆完全收回时的两端安装孔中心距，最大工作长度则对应活塞杆完全伸出时的中心距，设计安装位时需要在行程两端预留至少5mm的安全余量，避免活塞运行到行程端点时与端盖发生刚性碰撞。径向方向上，缸筒外壁距离周边结构件需要预留至少10mm的间隙，一方面方便管路接头的安装与后期维护拆卸，另一方面也能够避免设备运行过程中周边结构与缸筒发生摩擦，损伤缸筒外壁的防锈层。从结构设计的合理性来看，

　　该系列元件将传感器安装槽集成在缸筒外侧的凸台上，不需要额外加装传感器安装支架，能够直接适配磁致伸缩位移传感器，实时反馈活塞杆的伸出位置，满足闭环控制的液压系统使用需求，相比需要外置支架的同类元件，整体结构更紧凑，安装调试的工作量更小。密封结构的设计上，活塞杆端采用了多道密封组合，包含防尘圈、主密封圈、缓冲密封圈，能够在活塞杆往复运动时阻挡外界的粉尘、切削液进入缸腔，同时缓冲密封圈可以在活塞接近行程端点时实现缓冲效果，降低运行冲击，减少设备运行时的噪音与结构振动。在实际工况适配中，这类元件的额定工作压力覆盖常规中高压液压系统的压力范围，能够满足绝大多数工业设备的直线驱动需求，不同行程的元件可以根据设备的动作行程需求直接选型替换，不需要修改周边的安装结构，在模块化设备设计中能够大幅缩短设计周期，提升设备的通用化程度。建模过程中对所有配合面的尺寸公差都做了对应预留，缸筒与端盖的配合采用基孔制间隙配合，活塞杆与导向套的配合采用间隙配合加密封件补偿，能够保证实际加工装配时的工艺可行性，不会出现过盈装配困难或者间隙过大导致泄漏的问题。耳轴安装孔的位置度公差在建模时做了严格约束，保证安装后活塞杆的运动方向与设计方向一致，避免出现别劲的情况，影响元件的使用寿命。
