克拉波蒂纳罗达曼托推力垫圈结构设计

项目分类:通用五金配件 发布时间:2022-01-29 ID:522247
  • 克拉波蒂纳罗达曼托推力垫圈结构设计
  • 克拉波蒂纳罗达曼托推力垫圈结构设计

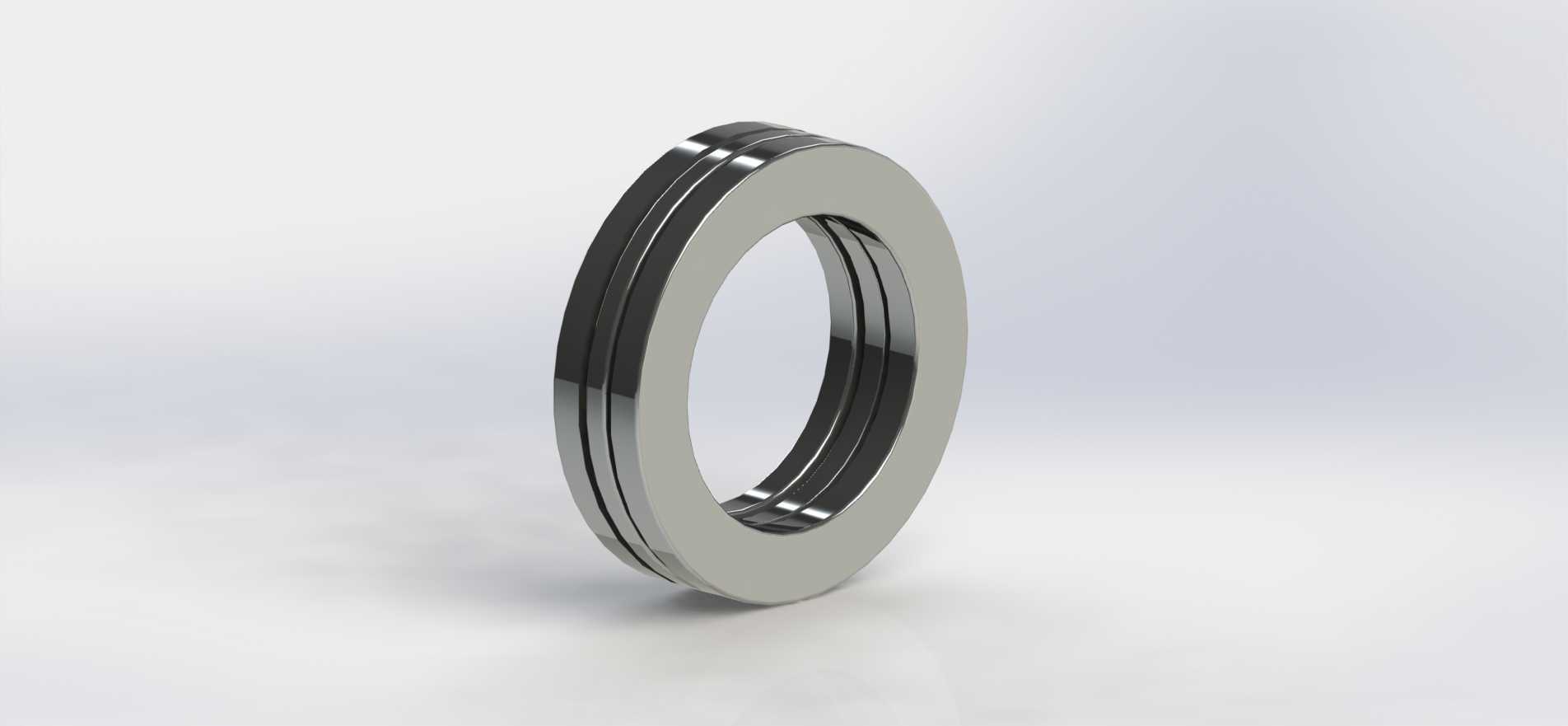

  在重型传动箱体、液压执行机构端部、立式泵轴系定位段这类存在持续轴向载荷的装配场景里,这类叠层式环形推力垫圈的应用占比一直不低,很多刚接触轴系设计的工程师容易把它和普通平垫片混淆,实际上二者的受力逻辑、装配公差要求、配合面处理标准完全不在一个维度。从结构上看,该垫圈采用三层叠合的环形构型,内外圈同轴度公差控制在IT6级区间,中间层与两侧层的端面平行度要求不超过0.01mm,避免承载时出现局部应力集中导致的压溃变形。不同于普通垫片仅起到填充间隙、防松的作用,这类推力垫圈的核心功能是承接轴系运行中产生的轴向窜动力,将集中载荷均匀分散到相邻的轴承端面或者机座定位台阶上,同时在轴系受热伸长时预留微量的滑移余量,避免轴系顶死引发的轴承烧损、

  密封件过早失效问题。设计这类垫圈的时候,首先要明确安装边界的尺寸约束:内孔直径需要比配合轴径大0.2-0.3mm,既保证套装时的装配便利性,又不会因为间隙过大导致垫圈偏载;外圈直径要小于安装沉孔的内径0.4-0.5mm,给热膨胀留出足够的径向空间,避免高温运行时垫圈外圈卡滞在沉孔内。叠层结构的设计思路,本质是通过多片薄型垫圈的组合,替代单片厚垫圈的加工难度——单片厚垫圈要保证两端面的高平面度,需要经过多次磨削、时效处理去除内应力,加工成本高且成品率低,而采用三片薄垫圈叠合的形式,每片的平面度更容易通过平面磨床加工保证,叠合后整体的端面贴合度反而优于单片厚结构,同时叠层之间的微量滑移还能抵消一部分轴系转动带来的端面摩擦扭矩,

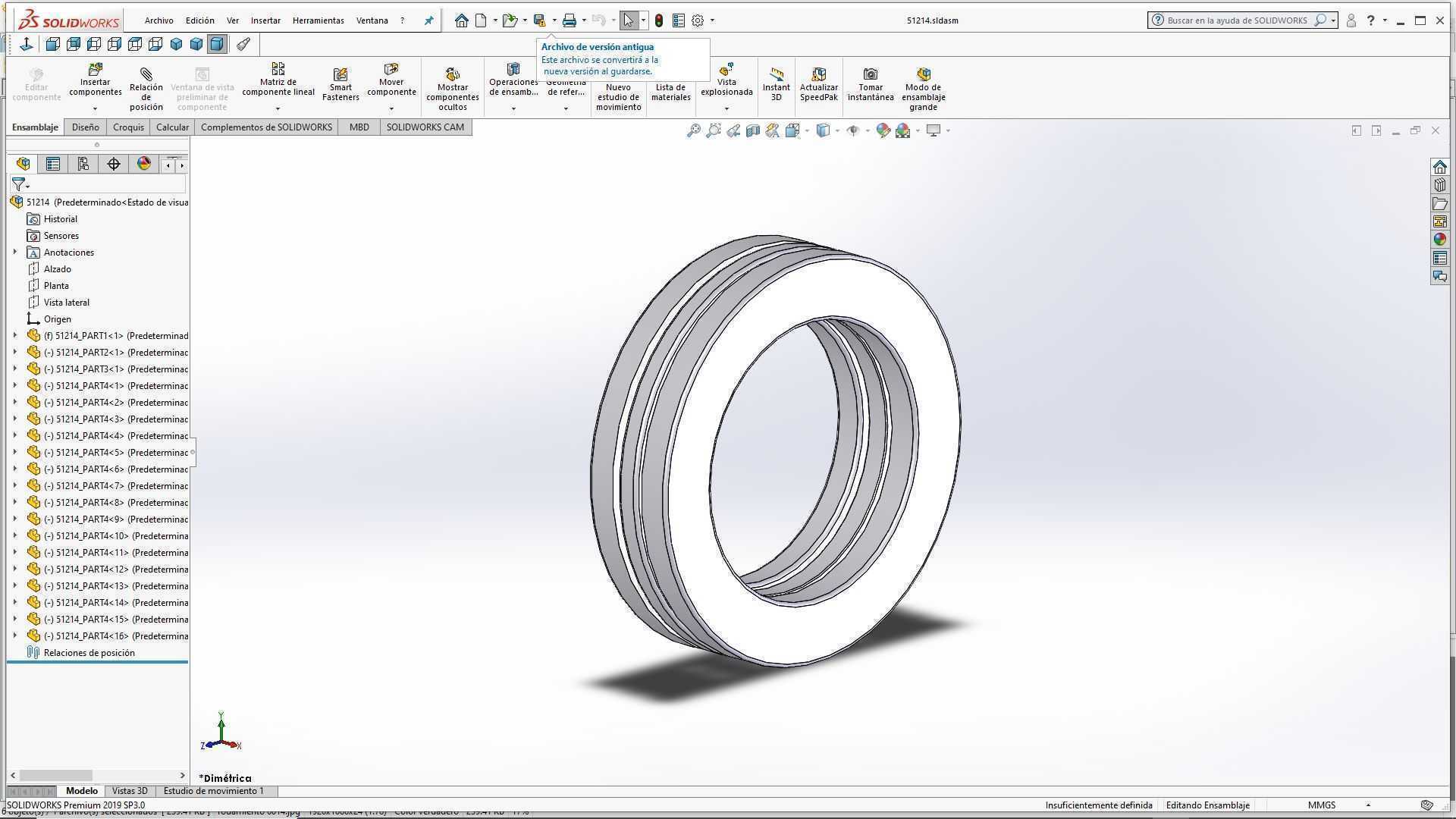

  降低接触面的磨损速率。实际选型应用时,要注意配合面的粗糙度要求:与垫圈接触的轴肩端面、轴承座端面粗糙度需要达到Ra1.6以下,不能有明显的车削刀痕或者磕碰凹坑,否则会导致垫圈受力不均,局部接触应力超过材料屈服强度后出现压痕,长期运行后会引发轴系轴向定位精度下降。在液压油缸的活塞端部装配场景中,这类垫圈常被布置在活塞与活塞杆锁紧螺母之间,承接油缸往复动作时产生的轴向冲击力,避免锁紧螺母直接压在活塞端面上造成接触面压陷,同时还能调整活塞的轴向装配间隙,保证活塞在缸筒内的往复运动无卡滞。在立式减速机的高速轴输入端,这类垫圈安装在上轴承的上端盖位置,用来抵消轴系自重以及传动带拉力产生的向下轴向力,防止轴承内圈与轴颈出现相对滑移,保障轴承的额定使用寿命。建模过程中需要重点关注各层垫圈的倒角处理:内孔两端、外圈两端都要做0.2mm的45度倒角,一方面去除加工产生的毛刺,避免装配时毛刺脱落进入轴承滚道或者液压油腔引发磨粒磨损,另一方面倒角形成的微小空间可以存储少量润滑脂,在垫圈端面与配合面相对微动时形成边界润滑,降低摩擦系数。很多新手建模时容易忽略叠层之间的间隙设置,实际上三层垫圈之间要预留0.005-0.01mm的装配间隙,不能完全贴合死,否则叠层的滑移补偿作用会完全失效,和单片厚垫圈没有区别。还要注意垫圈的厚度公差控制,整体叠合后的厚度公差要控制在±0.02mm以内,因为轴系的轴向定位间隙通常只有0.1-0.2mm,如果垫圈厚度超差,

  会直接导致轴向间隙不符合设计要求,要么间隙过大引发轴系窜动异响,要么间隙过小导致轴承预紧力过大、温升过高。在一些有腐蚀环境的应用场景,比如化工泵的轴系定位位置,这类垫圈的表面还需要做镀硬铬处理,镀层厚度控制在0.02-0.03mm,提升表面硬度和耐腐蚀性能,避免介质腐蚀导致垫圈表面出现锈斑,影响端面贴合精度。从安装流程上来说,套装垫圈前要彻底清理配合面的铁屑、油污、密封胶残渣,确认各层垫圈的端面没有磕碰损伤,套装时要保持垫圈与轴的同轴度,不能偏斜着敲入安装位置,否则会导致垫圈内孔划伤轴颈表面,破坏轴的配合精度。拧紧相邻的锁紧螺母时,要采用对角分次拧紧的方式,保证垫圈端面均匀受力,避免单侧受力过大导致垫圈变形。长期运行维护时,设备拆解检修要检查垫圈端面的磨损情况,如果出现深度超过0.1mm的压痕或者表面裂纹,就要直接更换新件,不能继续复用,否则会导致轴系轴向定位失效,引发更严重的设备故障。
