拉杆式标准液压油缸多规格系列结构

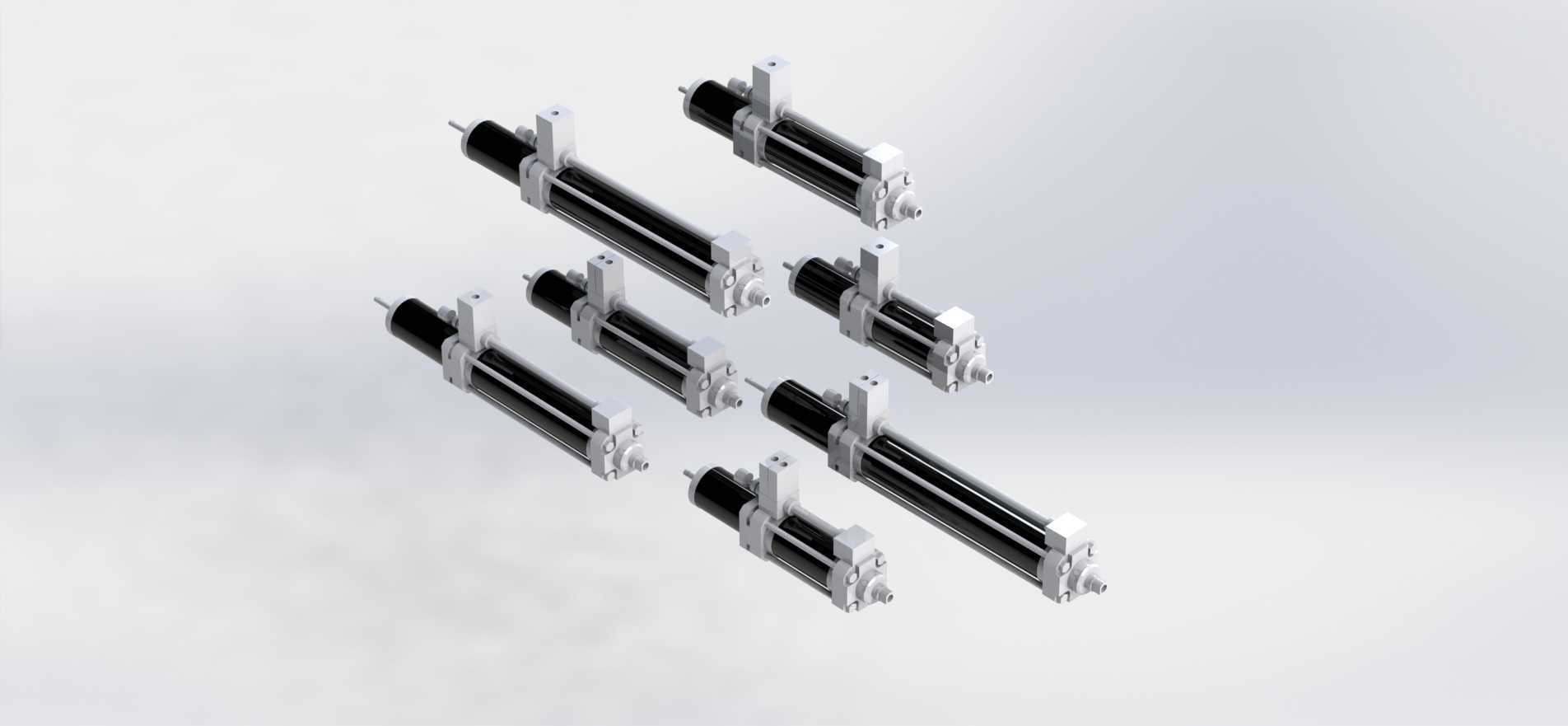

　　在液压传动系统的实际选型与结构设计工作中，执行元件的参数匹配、安装适配性往往是决定整套设备运行可靠性的核心环节，这套不同行程、不同缸径规格的拉杆式液压油缸三维结构，覆盖了中低压液压工况下最常用的直线驱动需求，可直接适配各类工装夹具、自动化专机、小型工程机械的直线往复动作场景。从实际应用场景来看，这类拉杆结构的液压油缸，常见于机床的工件夹紧工位、自动化生产线的工件推料与顶升机构、物流设备的举升单元、小型工程设备的动作执行端，相比焊接式油缸，拉杆结构的拆装维护难度更低，密封件更换无需复杂工装，端盖与缸筒的同轴度靠四根对称布置的拉杆保证，加工装配的公差更容易控制，适合批量标准化生产。从设计思路层面拆解这套结构，首先是缸径与行程的梯度覆盖，

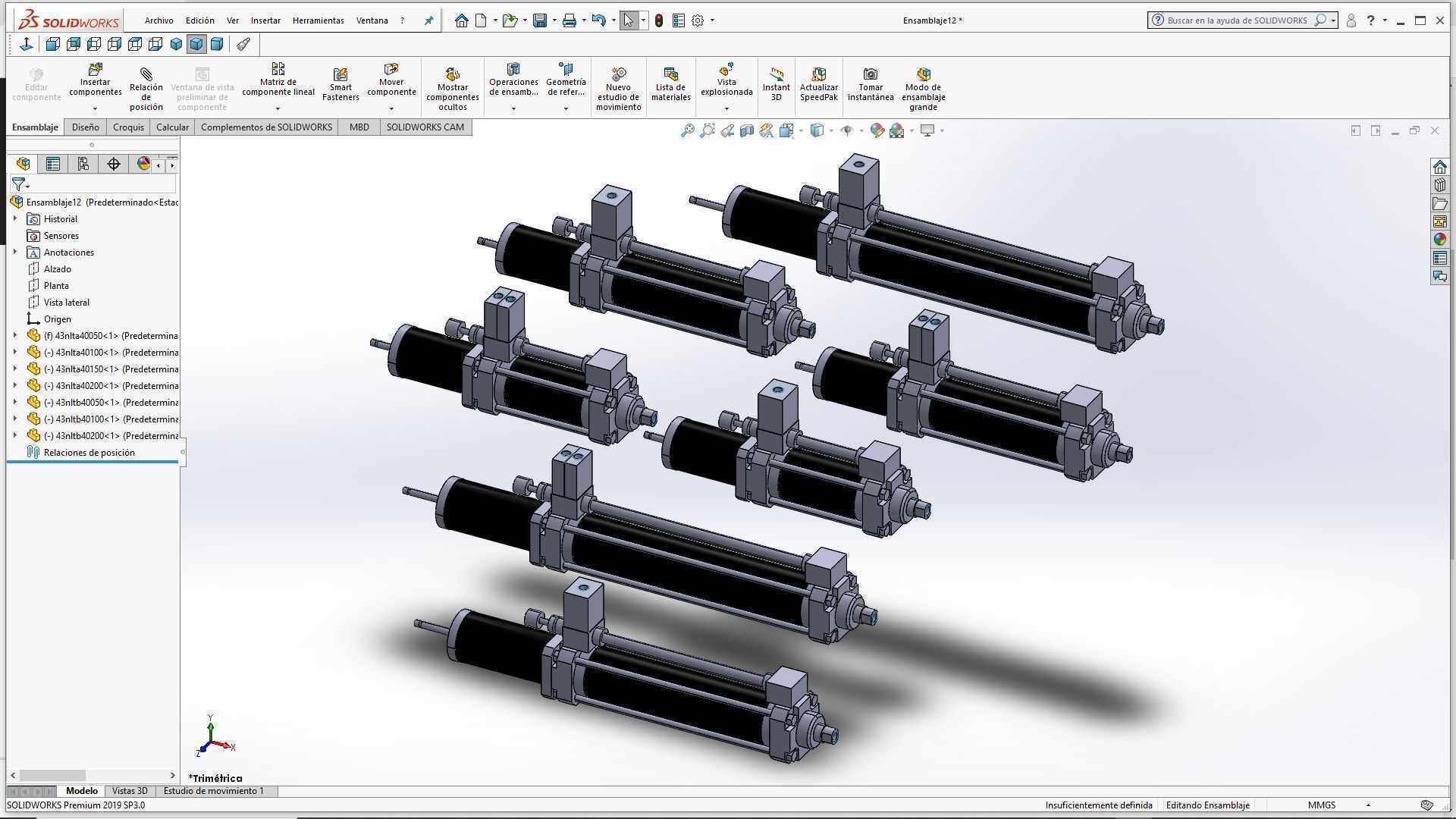

　　整套模型包含了从微型小缸径短行程到中等缸径长行程的多个规格，每个规格的安装尺寸都遵循通用液压件的安装规范，端盖的油口位置、活塞杆的伸出端螺纹尺寸、拉杆的安装孔位间距，都匹配行业通用的安装边界，设计人员在做设备布局时，可直接根据所需的推力、行程参数选取对应规格，无需重新校核安装接口的适配性。结构细节上，每个油缸都包含了缸筒、前后端盖、活塞、活塞杆、导向套、密封组件、拉杆、锁紧螺母、行程感应支架这些完整的结构要素，没有做过度简化，在做三维装配干涉检查时，可以直接验证油缸在全行程伸出、缩回状态下与周边设备结构的间隙，避免实际装配时出现活塞杆与周边结构剐蹭、油口位置与管路走向冲突的问题。安装边界方面，

　　不同规格的油缸都预留了标准的尾部铰接安装位、前端法兰安装位的结构接口，设计人员可根据设备的实际安装空间，选择对应的安装方式，比如在需要摆动动作的铰接场景，可直接匹配尾部的铰接孔尺寸配置销轴，在需要固定安装的工位，可直接通过前端法兰的螺栓孔完成固定，不需要额外做转接件的二次设计。从功能特性来看，这类拉杆油缸的额定工作压力覆盖常规中低压液压系统的压力区间，活塞处的密封采用组合密封结构，导向套处设置了防尘圈与活塞杆密封，可有效避免液压油外泄与外界杂质进入缸筒内部，延长密封件的使用寿命，活塞杆表面的硬化处理结构在模型中也做了对应体现，可提醒工艺设计人员在加工时预留对应的表面处理工艺要求。在做液压系统布局时，

　　这套模型还可以直接用来验证管路连接的空间，端盖处的油口尺寸匹配常规的液压管接头规格，设计人员可直接在装配环境中布置液压管路，提前预判管路的弯曲半径与固定位置，减少现场装配时的管路整改工作量。很多刚接触液压系统设计的人员，往往容易忽略油缸全行程的安装空间，比如长行程油缸在活塞杆完全伸出时，整体长度会比缩回状态长出一个行程的距离，这套不同行程的模型放在一起，可以很直观地对比不同规格油缸的伸出、缩回长度差，在做设备整体布局时，提前预留足够的安全间隙，避免设备运行到极限位置时出现结构碰撞。另外，油缸上附带的行程开关安装支架结构，也匹配了常规的磁性开关安装尺寸，在需要做行程位置检测的工位，可直接在支架上安装感应开关，不需要额外设计开关的固定结构，进一步减少非标设计的工作量。从加工工艺的角度看，这套结构的缸筒采用标准珩磨管规格，活塞杆采用标准镀铬棒尺寸，端盖的毛坯可采用标准模锻件或者型材加工，拉杆采用标准高强度圆钢加工，所有的加工要素都符合常规机械加工的工艺要求，没有特殊的难加工结构，生产制造的成本可控，适合批量配套使用。在设备维护层面，拉杆式的结构设计使得现场更换密封件时，只需要松开拉杆的锁紧螺母，即可拆开端盖更换密封组件，不需要将整个油缸从设备上完全拆卸下来，大幅降低了设备维护的停机时间，这也是这类拉杆油缸在工业设备中被广泛应用的核心原因之一。
