深沟球滚动轴承径向支撑结构设计

　　在各类旋转传动设备的结构设计中，支撑旋转轴系的核心部件选型直接决定整套设备的运行稳定性与服役寿命，这类环形滚动支撑件是应用覆盖范围最广的基础传动零件，从民用家电的电机转轴到工业生产线的输送辊道，从机床主轴的辅助支撑到农用机械的传动轮系，几乎所有存在连续旋转运动的机械结构中，都能见到这类零件的应用。这类零件的核心功能是在支撑旋转轴的同时，将轴运转过程中的摩擦系数控制在极低水平，减少动力传递过程中的能量损耗，同时约束轴系的径向跳动范围，保证轴上安装的齿轮、带轮、叶轮等执行部件始终处于设计要求的同轴度公差范围内，避免因轴系偏移引发的零件磨损、振动异响甚至结构卡滞故障。

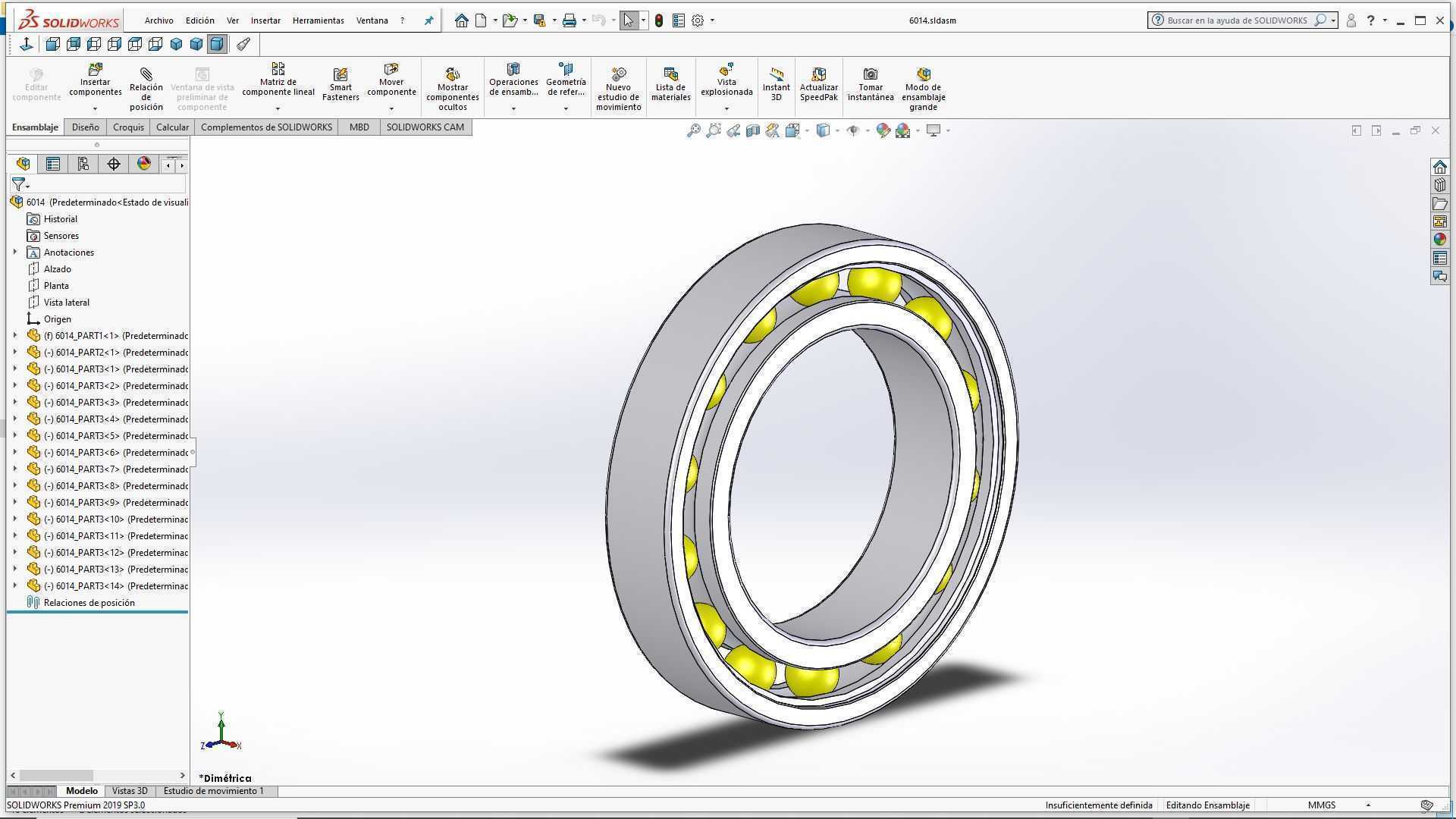

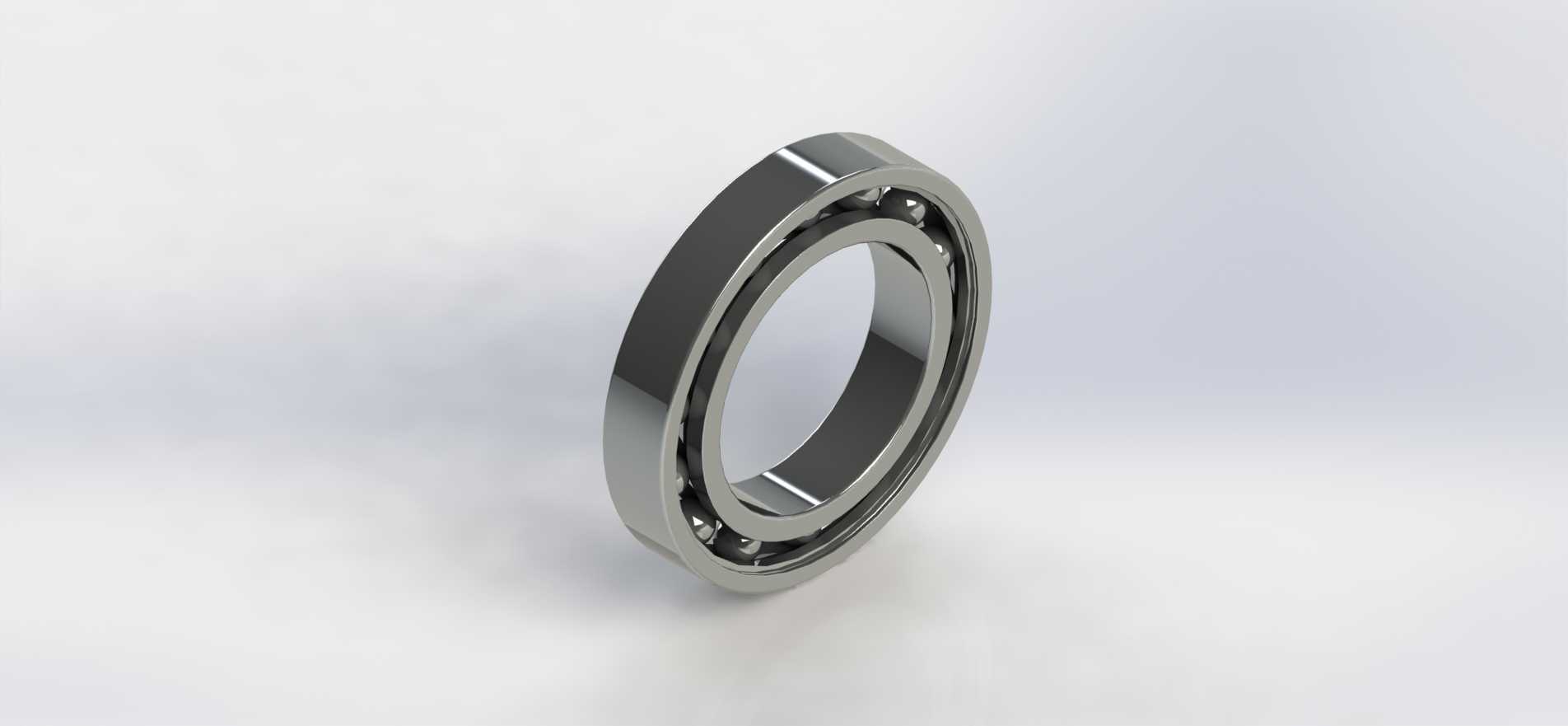

　　从结构设计逻辑来看，这类零件采用内圈、外圈、滚动体、保持架的四部分组合结构，内圈与旋转轴采用过盈配合随轴同步转动，外圈与设备的轴承座孔采用过渡或过盈配合起到固定支撑作用，中间的球形滚动体沿内外圈的滚道做滚动运动，将传统滑动摩擦转化为滚动摩擦，保持架的作用是均匀分隔所有滚动体，避免滚动体在运转过程中相互接触摩擦，同时引导滚动体在滚道内有序循环，保证载荷在所有滚动体之间均匀分布。设计过程中需要重点控制滚道的曲率半径与滚动体直径的匹配关系，曲率半径过大易导致滚动体与滚道接触应力集中，缩短零件疲劳寿命，曲率半径过小则会增大摩擦阻力，提升运转过程中的温升；同时滚道的表面粗糙度需要控制在极低水平，减少滚动体运转过程中的微观磨损，保证长期运行的精度保持性。

　　从安装边界与尺寸适配角度，这类零件的外形为标准环形结构，径向截面尺寸符合通用传动件的安装尺寸规范，设计选型时需要根据轴的额定转速、承受的径向载荷大小、预期工作寿命计算对应的额定动载荷、额定静载荷参数，匹配对应尺寸规格的零件。安装过程中需要注意配合面的公差配合等级，内圈与轴的配合过盈量需要根据载荷大小调整，重载工况下适当提升过盈量避免内圈与轴发生相对滑动跑圈，轻载高速工况下可适当降低过盈量方便装配拆卸；外圈与轴承座的配合需要考虑设备的热膨胀补偿需求，避免运转过程中温升导致零件外圈膨胀受挤压引发的卡滞问题。装配时需要采用专用工具压装内圈或外圈，禁止通过滚动体传递装配压力，避免滚动体或滚道出现压痕损伤，影响后续使用精度。

　　在实际工况应用中，这类零件可以承受单一方向的径向载荷，也可在径向游隙调整到合适范围时承受一定程度的双向轴向载荷，相比滑动轴承结构，它的维护成本更低，润滑方式灵活，既可以采用脂润滑实现长期免维护运行，也可采用油润滑适配高速重载的工况需求。在高速运转场景下，需要重点校核零件的极限转速参数，保证实际工作转速低于零件的允许极限转速，避免高速下滚动体的离心力过大导致保持架损坏，同时需要匹配对应的密封结构，阻挡外界的粉尘、水汽进入轴承内部，避免润滑脂被污染变质，延长零件的更换周期。在有冲击载荷的工况下，需要适当提升零件的径向游隙，缓冲瞬时冲击对滚道和滚动体的损伤，同时配合锁紧螺母、端盖等轴向固定结构，避免轴系运转过程中出现轴向窜动，保证整套传动系统的运行可靠性。
