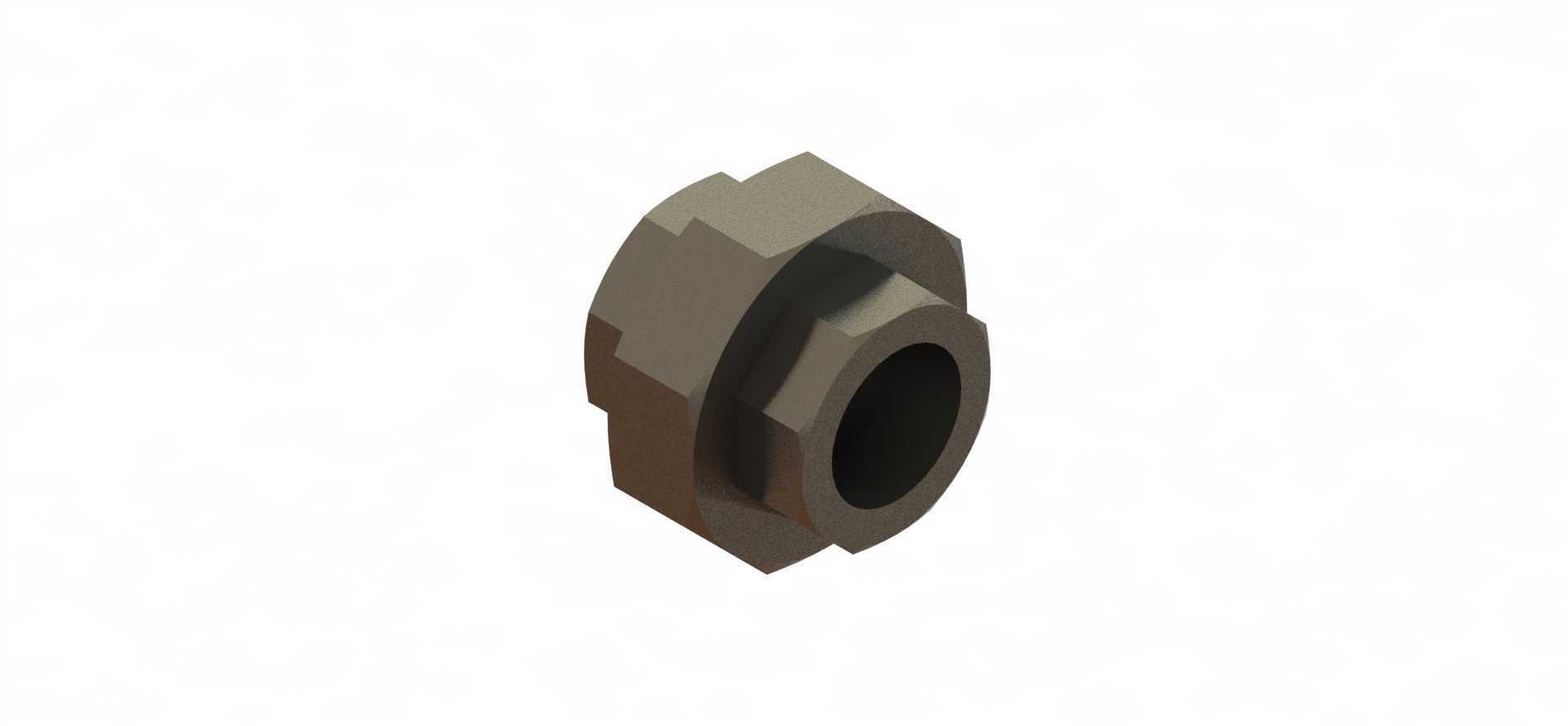

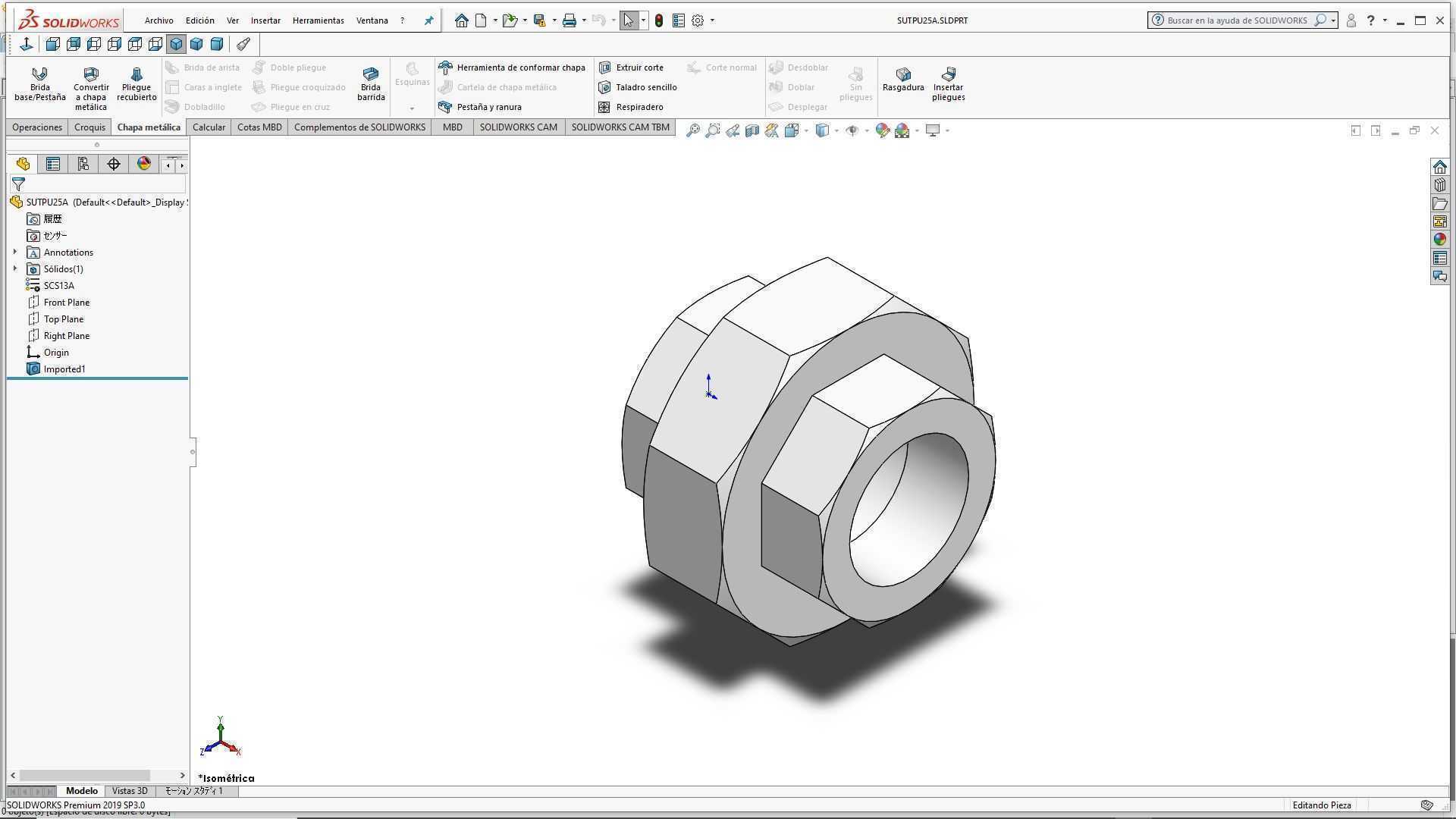

带止口定位的中空轴套类连接构件

　　这类带双侧止口的中空轴套构件，在流体输送管路、低速传动轴系、工装夹具定位模块里的应用十分普遍，很多现场做设备改造的工程师都接触过类似结构，它不像精密轴承那样有极高的公差要求，但在装配定位、同轴度保证、端面密封贴合这几个核心功能点上，设计细节直接决定了整套机构的运行稳定性。从实际使用场景来看，这类构件常被用在气动管路的硬管对接位置，或是小型搅拌设备的输出轴端过渡连接段，也有不少自动化线的工位定位基座会采用同款结构逻辑，靠两端的凸台止口卡入对应安装位的凹槽，不需要额外打定位销就能保证装配后的同轴度误差控制在0.05mm以内，大幅降低现场装配的找正时间。

　　从功能特性上拆解，这个构件的中空通孔是核心功能通道，走流体时要保证内壁无明显台阶、粗糙度控制在Ra3.2以下，避免介质残留造成流道堵塞；如果是作为轴类过渡连接件，通孔的尺寸公差要取H7级，和穿过的轴保持间隙配合，既能保证轴的灵活转动，又不会因为间隙过大出现径向窜动。两端的止口结构做了不等径设计，大端的止口直径比小端大出近三分之一，这种设计是为了适配不同安装侧的接口尺寸，比如大端对接泵体的输出口，小端对接硬管的法兰端，不需要额外做变径接头就能直接装配，减少了管路的泄漏点。构件外侧的扁位结构是专门为装配锁紧设计的，现场安装时用普通扳手卡住扁位就能拧动构件，不需要做额外的工装卡位，比全圆柱外形的轴套安装效率高很多，而且扁位和止口端面的垂直度有严格要求，避免锁紧时出现偏斜导致密封面压合不严。

　　设计这类构件的时候，首先要确定的是中空通道的通径尺寸，这个尺寸直接由过流介质的流量要求或是穿过轴的直径决定，通径确定后再根据两侧安装位的接口尺寸反推两端止口的外径与配合长度，止口的配合长度一般取止口直径的五分之一到四分之一，太短会导致定位不稳，太长则会增加加工难度和装配时的插入阻力。外侧的扁位位置要避开两端的密封配合面，距离两端止口端面至少留出2mm的退刀距离，避免加工扁位时伤到密封面，扁位的对边尺寸要符合标准扳手的尺寸系列，不要设计成非标准尺寸，否则现场装配找不到合适的工具会耽误工期。构件的整体壁厚要根据使用场景的工作压力计算，常压流体输送场景下壁厚不小于3mm即可，如果是用在1.6MPa以上的压力管路，壁厚要加到5mm以上，同时要在止口端面预留0.2mm的密封垫片安装槽，避免垫片受压后挤出造成密封失效。

　　从安装边界来看，这类构件的轴向安装总长度要比两侧安装位的对接间隙小0.1-0.2mm，避免装配时出现顶死的情况，两端止口的外径公差取h6级，和安装位的凹槽采用过渡配合，装配时轻轻敲入即可，不需要过大的压装力。径向方向上，扁位的最大外廓尺寸要比安装位周围的避让空间小至少5mm，保证扳手有足够的转动空间，不会和周边的其他构件发生干涉。如果是用在有振动的设备上，还要在扁位位置设计对应的防松卡槽，配合卡簧避免构件运行过程中出现松动回转。很多新手设计这类构件时容易忽略内壁的倒角，两端通孔的位置必须做1×45度的倒角，一方面是方便轴或是管路的插入，另一方面也能去除加工毛刺，避免装配时毛刺掉落进入设备内部造成卡滞。另外，构件的所有棱边都要做倒钝处理，避免安装时划伤操作人员，也能减少应力集中点，提升构件的抗疲劳强度，在有交变载荷的使用场景下，棱边倒钝能让构件的使用寿命提升40%以上。
