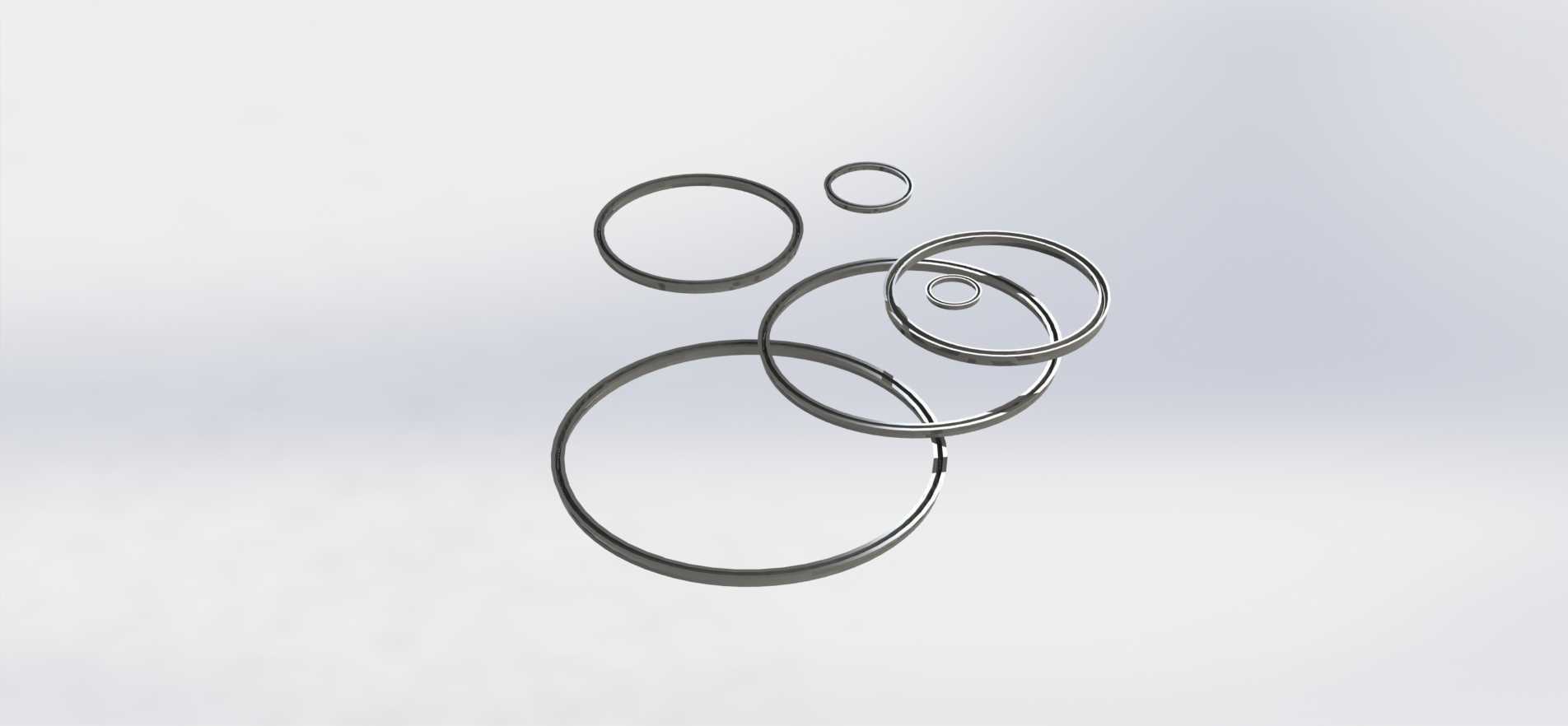

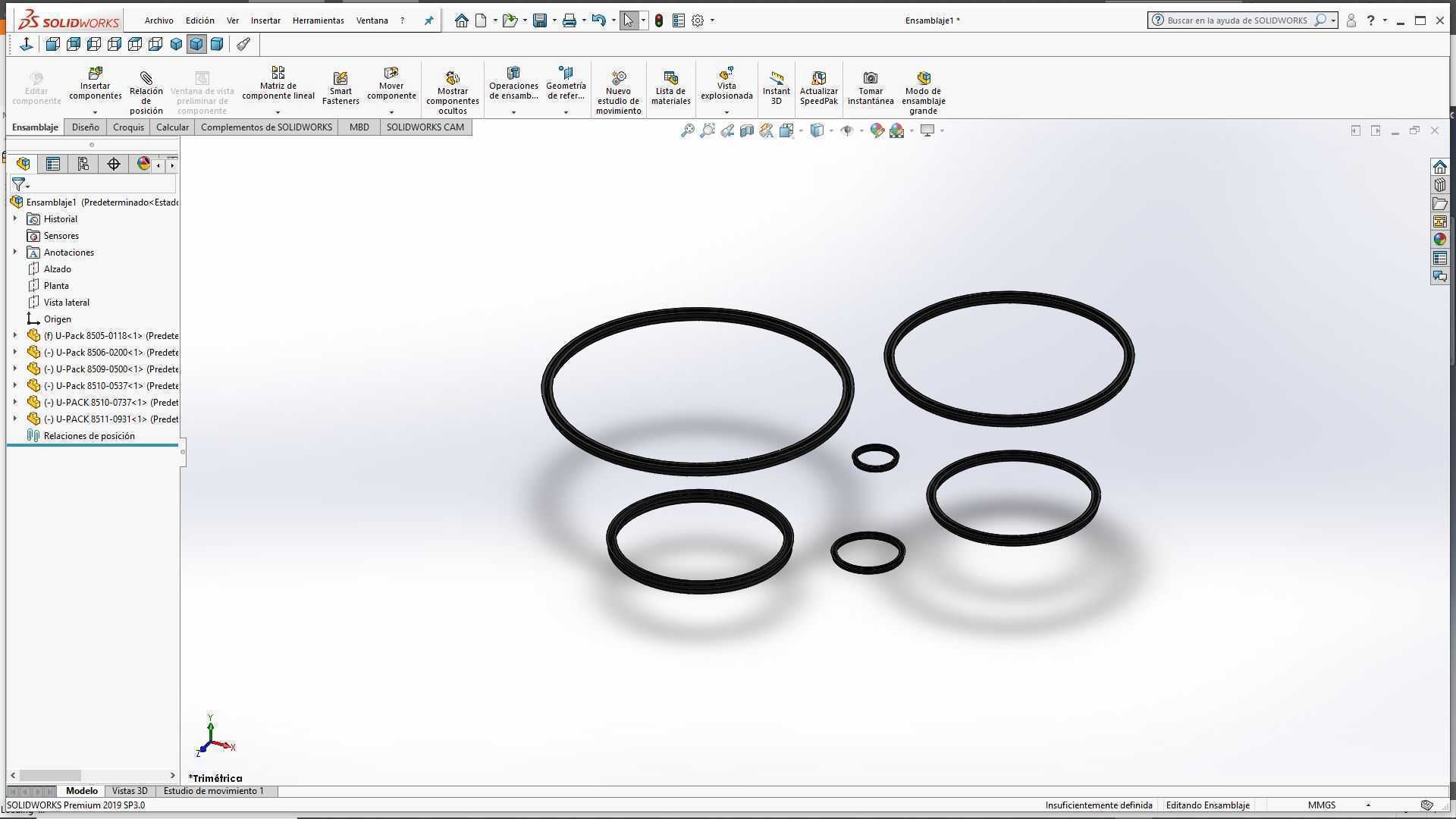

这套环形密封组件主要应用在流体输送管路、液压执行元件的动密封与静密封结合位置,日常在液压泵站管路对接、气缸活塞杆端密封、化工介质输送管道法兰衔接处都能见到同结构密封件的身影,不同直径的环组对应不同通径的安装位置,可同时适配轴向静密封和低速往复动密封的工况需求。从功能特性来看,U型截面的环体自带唇边自紧结构,当介质侧存在压力时,压力会将唇边紧紧压在密封配合面上,压力越高密封贴合度越好,相比平垫类密封件,它能承受的压力波动范围更大,在存在轻微振动的管路连接场景下,也不会因为配合面的微小错位出现渗漏问题。整套环组包含多个不同直径规格的环件,可覆盖常规小通径到中等通径的密封安装需求,不同环的截面尺寸保持统一的U型结构比例,唇边厚度、
环体根部圆角都经过匹配设计,安装时不需要额外区分适配方向,只要顺着介质压力方向将开口侧朝向压力腔推入密封槽即可,能降低现场装配的出错概率。设计过程中首先考虑的是密封槽的安装边界,所有环件的外径尺寸都对应标准密封槽的槽底直径公差,环体的自由状态外径比槽底直径大0.2到0.5毫米,过盈量根据环的直径大小线性调整,小直径环过盈量稍大,大直径环过盈量适当减小,避免大尺寸环安装时因为过盈量太大出现装配卡滞、环体被剪切的问题。环体的截面宽度统一匹配标准密封槽的槽宽尺寸,安装后环体在槽内存在微小的轴向窜动间隙,当介质压力出现波动时,环体可以在槽内微小位移自动调整唇边贴合角度,不会因为槽宽限制导致唇边无法完全张开。
不同直径的环件采用相同的截面结构参数,是为了统一加工工艺,不管是采用聚氨酯浇注还是橡胶模压成型,都可以共用模架的模腔结构,只需要更换不同直径的模芯就能生产全系列规格的产品,能大幅降低生产环节的模具投入成本。在实际选型使用时,需要注意配合面的粗糙度要求,与U型环唇边接触的轴面或者孔面粗糙度要控制在Ra0.8以下,如果是动密封工况,配合面表面要做硬化处理,避免长期往复摩擦导致唇边过早磨损。安装前要检查环体唇边是否存在飞边、缺口等缺陷,安装时不能用尖锐工具直接撬动唇边,要使用导向套将环件平滑推入安装位置,防止唇边被零件的锐边切损。这套环组的尺寸覆盖范围从十几毫米的小通径到近百毫米的中等通径,基本能覆盖常规小型液压系统、气动系统、
低压流体管路的密封需求,不同环之间可以根据实际安装通径灵活选用,不需要单独定制特殊规格的密封件,能减少备件储备的品类,降低设备运维的备件管理成本。从结构可靠性来看,U型密封环的唇边磨损后,在介质压力的作用下唇边会持续向配合面进给补偿磨损量,相比O型圈这类挤压型密封件,它的有效使用寿命更长,在低速往复运动的工况下,密封寿命能达到普通O型圈的两到三倍。设计时还特意在环体根部做了圆角过渡,避免应力集中导致环体在压力冲击下出现根部开裂的问题,当系统存在短时压力峰值时,圆角结构能分散根部的应力集中,提升环件的抗冲击能力。在管路静密封场景使用时,这套U型环可以替代传统的紫铜垫、石棉橡胶垫,不需要很大的螺栓压紧力就能实现可靠密封,能降低法兰连接的螺栓预紧力要求,避免因为预紧力过大导致法兰变形或者螺栓断裂的问题。
