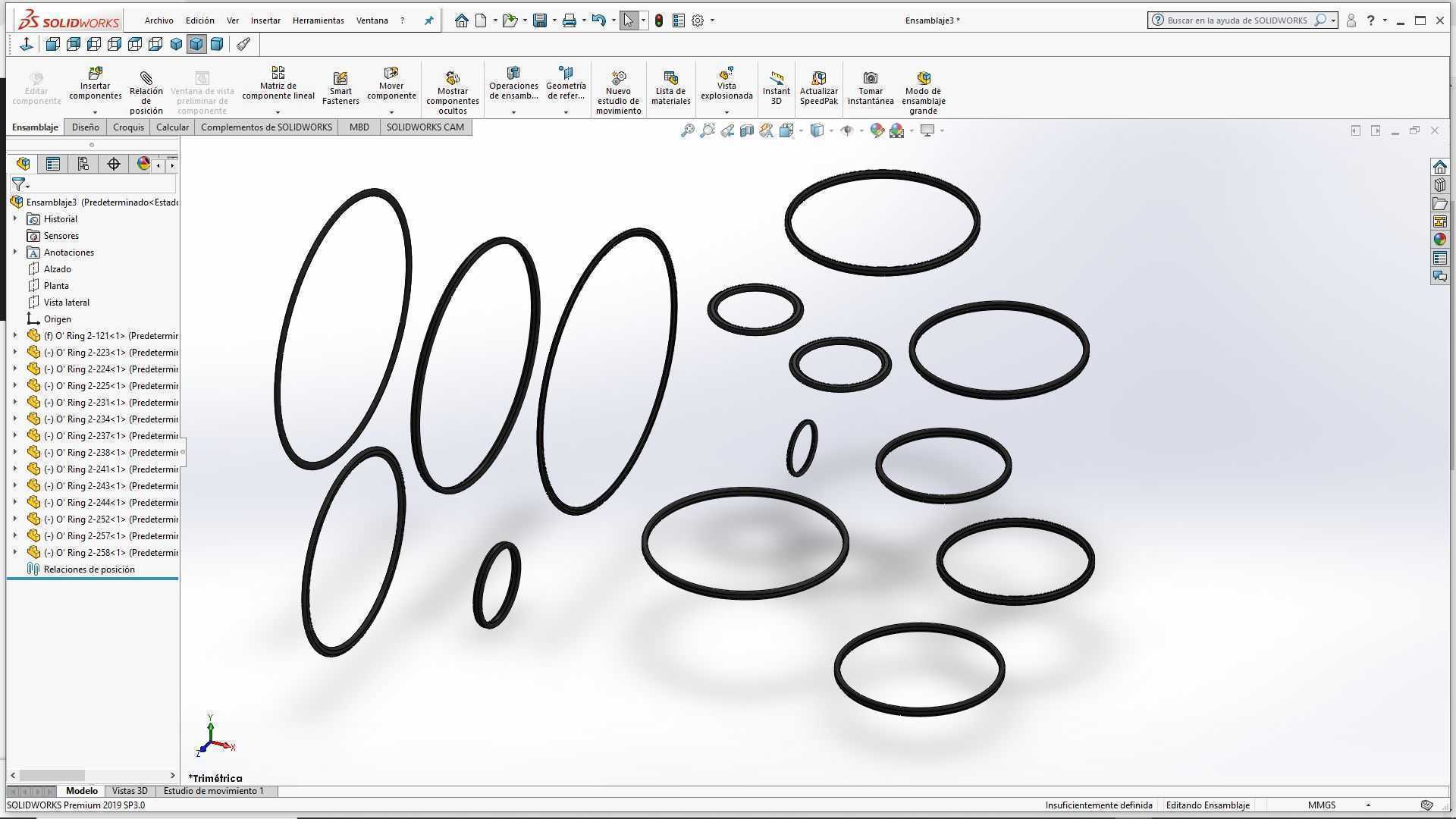

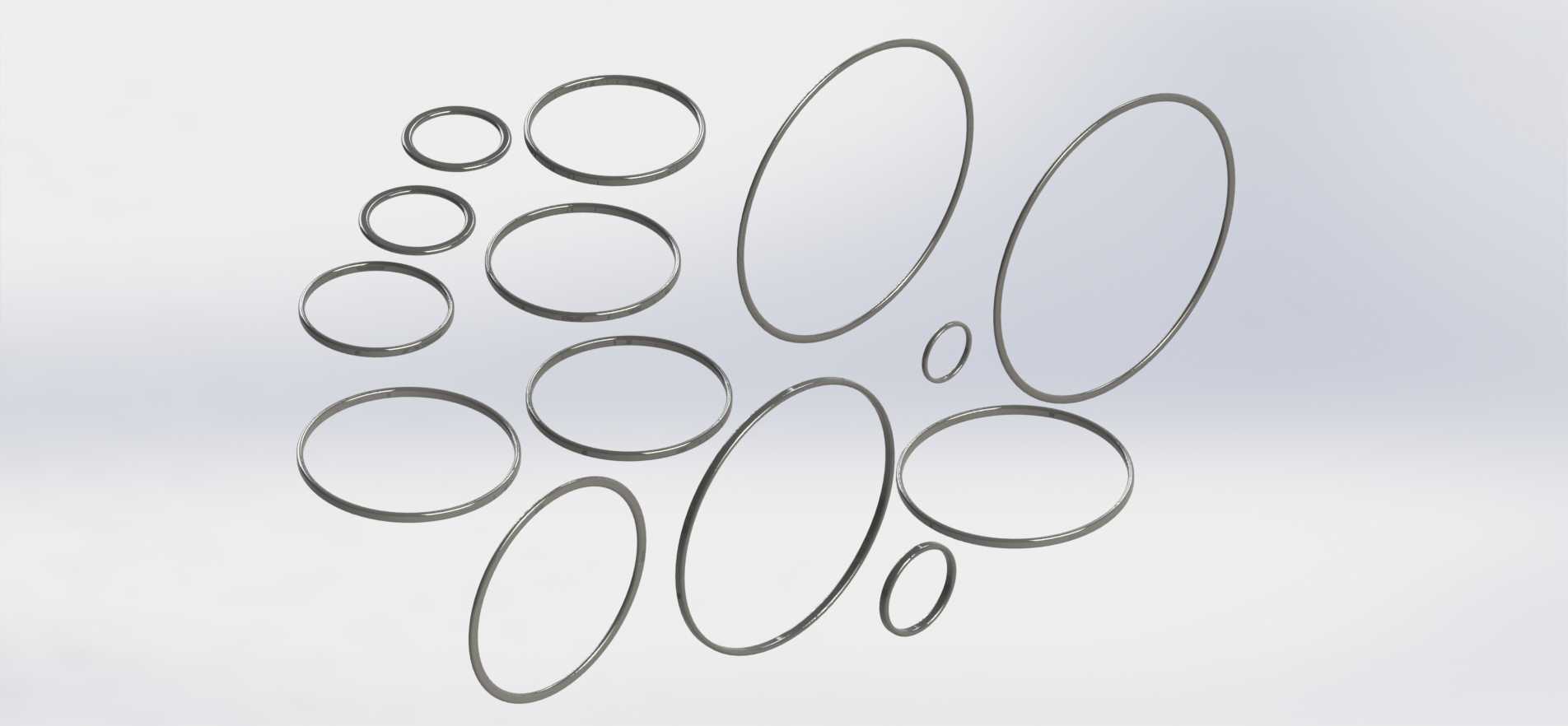

多规格O形密封圈三维结构设计

　　在液压系统、气动回路、流体输送管路以及各类机电设备的密封结构设计中，O形圈是应用覆盖范围最广的基础密封元件，这套多规格O形圈三维模型，覆盖了从小通径微型密封到大尺寸端面密封的常用规格区间，可直接适配不同压力等级、不同介质工况下的密封槽选型匹配。从实际工程应用场景来看，这类O形圈既可以用于固定结合面的静密封，比如阀体端盖、油缸缸筒端盖、泵体结合面的间隙密封，也可在设计合理压缩量、搭配适配挡圈的前提下，用于往复运动、低速旋转运动的动密封场景，比如油缸活塞杆、气动滑台杆部、旋转接头的轴端密封，能有效阻断液压油、压缩空气、水、弱腐蚀性流体等介质的泄漏路径，同时阻挡外界粉尘、水汽进入设备腔体内部。

　　这套模型在设计时完全遵循密封件的实际成型逻辑，不同规格的截面直径、公称内径均匹配行业常用的密封槽设计公差，建模过程中严格还原了O形圈的环形实体特征，没有多余的结构倒角或工艺修饰，完全贴合实际橡胶硫化成型后的成品外形。做结构设计时，工程师可以直接调用对应规格的模型，快速完成密封槽的尺寸校核：静密封场景下，O形圈的径向压缩量通常控制在15%-25%区间，端面静密封的轴向压缩量控制在20%-30%区间，调用模型后可直接在装配环境下模拟压缩状态，检查是否存在密封圈挤出间隙、压缩量不足导致密封失效、压缩量过大导致密封圈过早老化龟裂等问题。

　　从安装边界来看，不同规格的O形圈对应不同的安装槽尺寸，小规格微型O形圈通常用于小型气动元件、精密仪器的气路密封，安装槽宽度窄、深度浅，装配时要注意避免密封圈被锐边切伤；大线径、大公称直径的O形圈多用于大口径管路法兰、大型液压设备的端盖密封，安装时需注意密封圈在槽内的舒展状态，避免出现扭曲、翻滚的情况，否则加压后会出现局部泄漏。这套多规格模型把不同线径、不同内径的O形圈整合在同一文件内，设计选型时不需要单独逐个绘制密封圈轮廓，可根据实际的密封面尺寸、工作压力、介质特性快速匹配合适的规格，大幅缩短密封结构的设计周期。

　　在实际设备运行过程中，O形圈的密封可靠性直接决定整套设备的运行稳定性，很多设备的跑冒滴漏故障都源于O形圈选型不当、安装槽尺寸偏差、压缩量设计不合理。这套三维模型的尺寸精度完全匹配密封件的实际成品公差，在装配仿真阶段就能提前预判安装过程中可能出现的卡滞、切边、挤出等问题，比如当密封配合面的间隙超过O形圈的允许挤出间隙时，可及时在模型中添加挡圈结构，调整密封槽的倒角参数，避免后期加工装配后出现泄漏返工。另外针对不同的运动工况，调用对应规格的模型后，还可以模拟密封圈在往复运动中的形变状态，检查滑动面的粗糙度是否匹配、润滑槽的位置是否合理，确保密封圈在全生命周期内的密封性能稳定。
