工业设备急停控制按钮操作盒结构

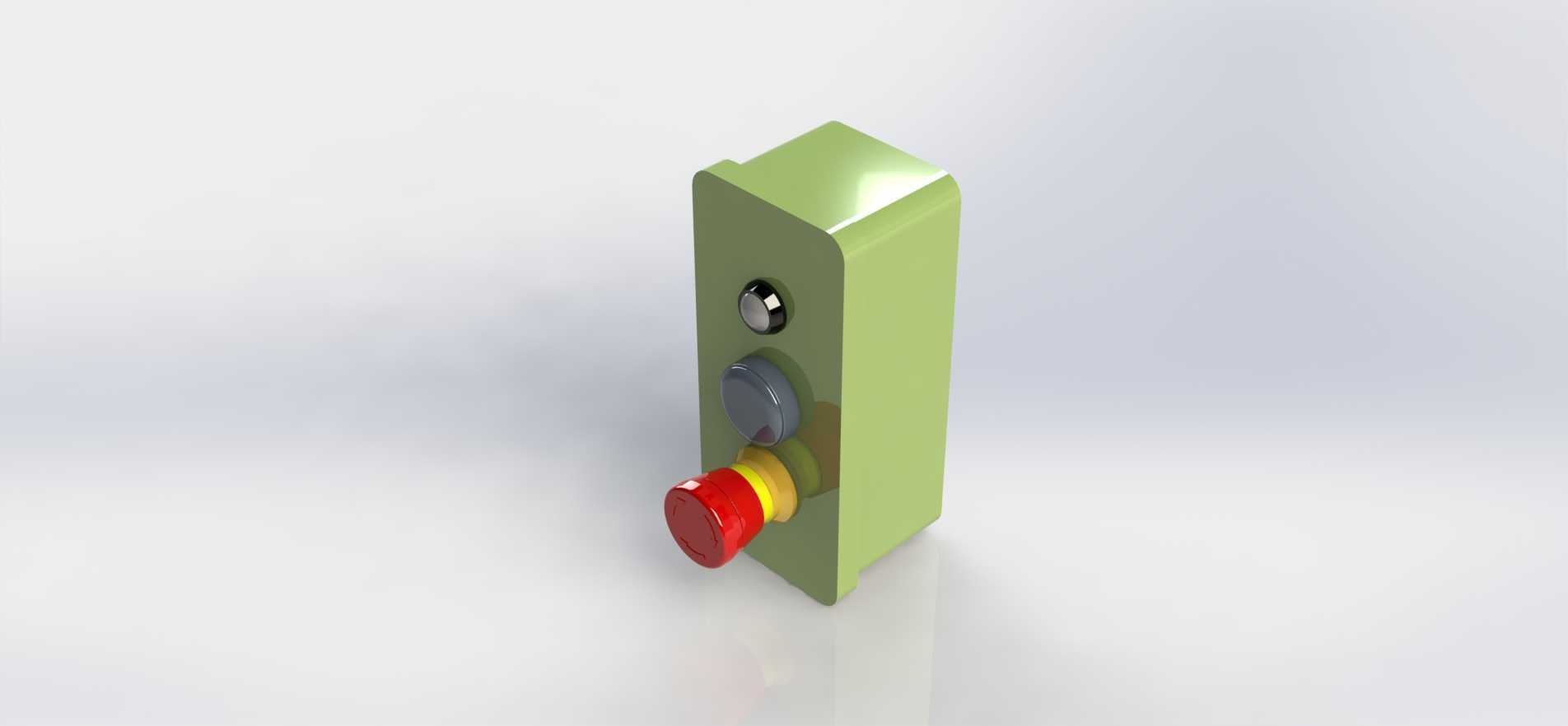

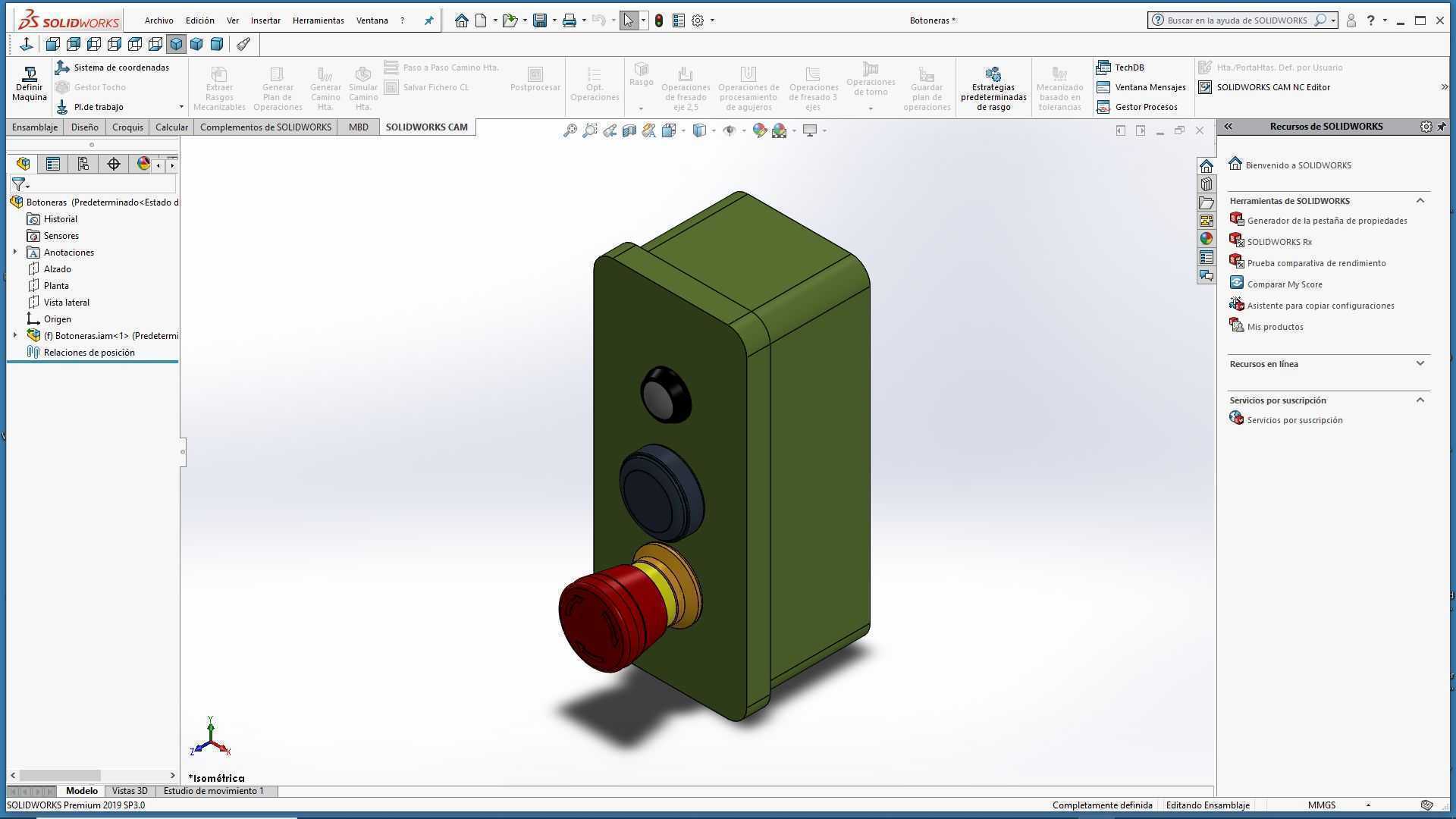

　　这款操作单元的设计初衷，是为工业现场的分布式控制点位提供紧凑的安全操作载体，在输送线旁、单机设备侧、检修工位段这类需要就近设置急停与操作触发的场景中，这类小型控制盒是设备安全回路里不可或缺的组成部分。从结构布局来看，盒体采用立式窄边设计，整体截面为带倒角的长方体，这种造型一方面能减少安装时的空间占用，在设备型材立柱、机架侧壁这类狭窄安装面上也能完成固定，另一方面边角做圆弧过渡处理，能避免现场作业人员磕碰划伤，符合工业设备的人机工程安全要求。盒体正面的元件布局遵循操作优先级逻辑，最下方的红色急停按钮采用大直径蘑菇头设计，操作时无需精准对位，手掌拍压即可触发，急停按钮的触发行程、按压力度都符合安全器件的通用设计规范，

　　触发后能通过旋转复位，避免误操作复位带来的安全隐患；急停按钮上方设置的灰色旋钮为功能选择开关，可用于设备模式切换、本地远程控制权限选择，最上方的小型金属按钮为点动触发元件，可用于复位、点动试车这类短时操作需求，三个元件沿盒体竖直中轴线排布，操作时手部的移动路径最短，符合现场操作的动作习惯。从安装边界来看，盒体背部预留了标准的安装孔位，可适配常用的工业铝型材安装槽，也能通过膨胀螺丝固定在混凝土墙面、金属支架上，安装时不需要额外定制转接支架，能直接适配多数工业现场的安装基础。盒体的壁厚设计兼顾了结构强度与内部走线空间，内部预留的走线槽可以容纳三根控制线缆的弯折与接线端子的布置，盒体上下端预留的线缆穿线孔做了倒角处理，

　　能避免穿线时划伤线缆绝缘层，同时可以搭配防水格兰头使用，满足一般工业现场的防尘防溅要求。在实际应用中，这类控制盒通常接入设备的安全继电器回路，急停按钮的常闭触点直接串联在安全回路中，一旦触发就会切断设备的动力输出，让运动部件在最短时间内停止运行，而功能旋钮与点动按钮则接入设备的PLC输入点位，实现对应的逻辑控制功能。设计时充分考虑了现场的维护便利性，盒体的前后盖采用卡扣加螺丝的双重固定方式，日常维护时拆开前盖即可完成元件更换、接线检修，不需要将整个盒体从安装面上拆下，能大幅缩短现场故障排查的时间。元件的安装孔位采用行业通用的标准开孔尺寸，后期如果需要更换不同品牌、不同功能的按钮元件，不需要重新对盒体进行打孔加工，直接替换即可，

　　具备很强的通用性。盒体的材质选用工程塑料，具备不错的抗冲击性能与耐油污能力，在机加工车间、装配生产线、物流输送现场这类存在少量油污、偶尔有工件磕碰的环境中，也能长期保持结构完整，不会轻易出现开裂、变形的问题。从操作逻辑的设计上，将最高安全优先级的急停按钮布置在最下方最容易触碰的位置，将需要精准操作的选择开关、点动按钮布置在上方，既保证了紧急情况下的操作可达性，又能避免日常操作时误碰急停导致的设备非计划停机，这种布局是经过大量现场应用验证的合理排布，能平衡安全需求与生产操作的便利性。
