40马力三相异步工业电动机结构设计

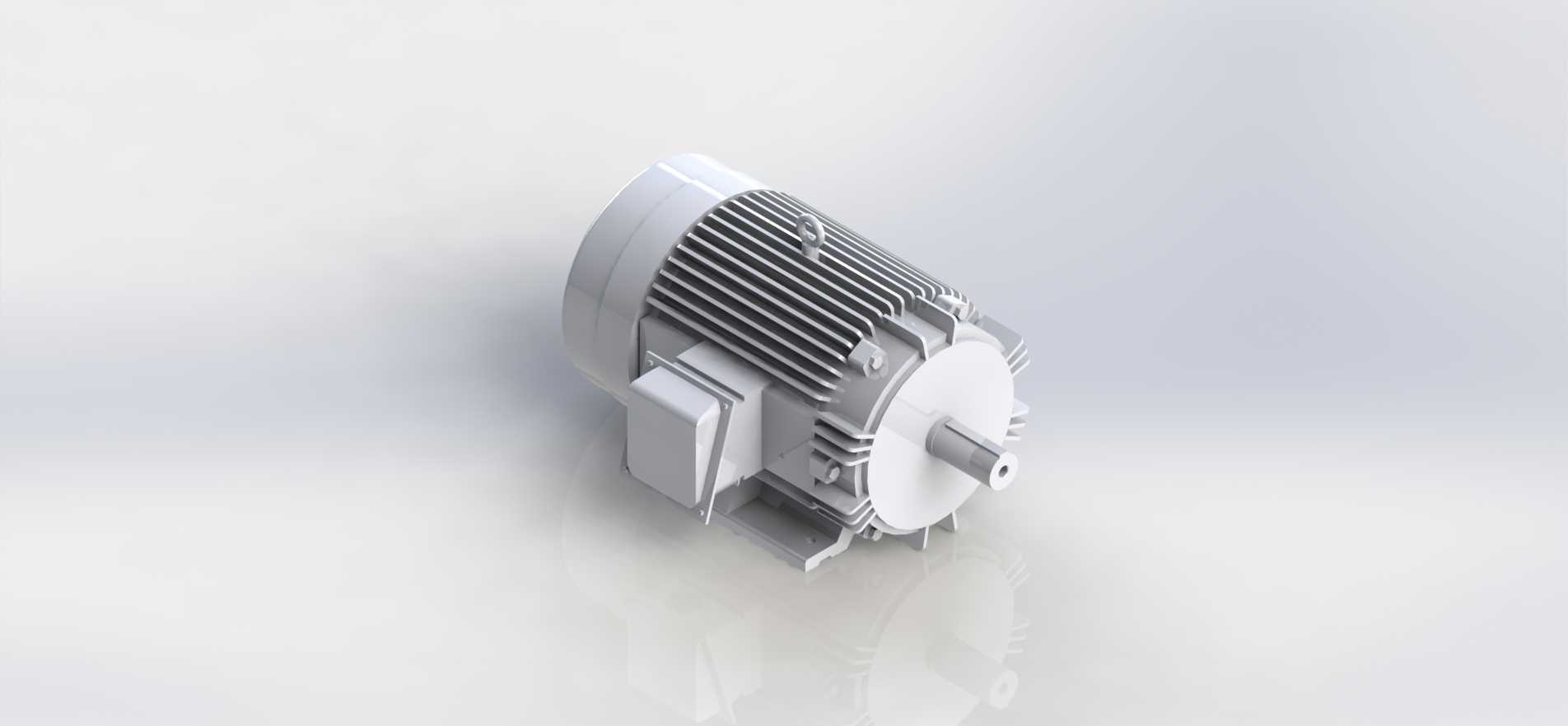

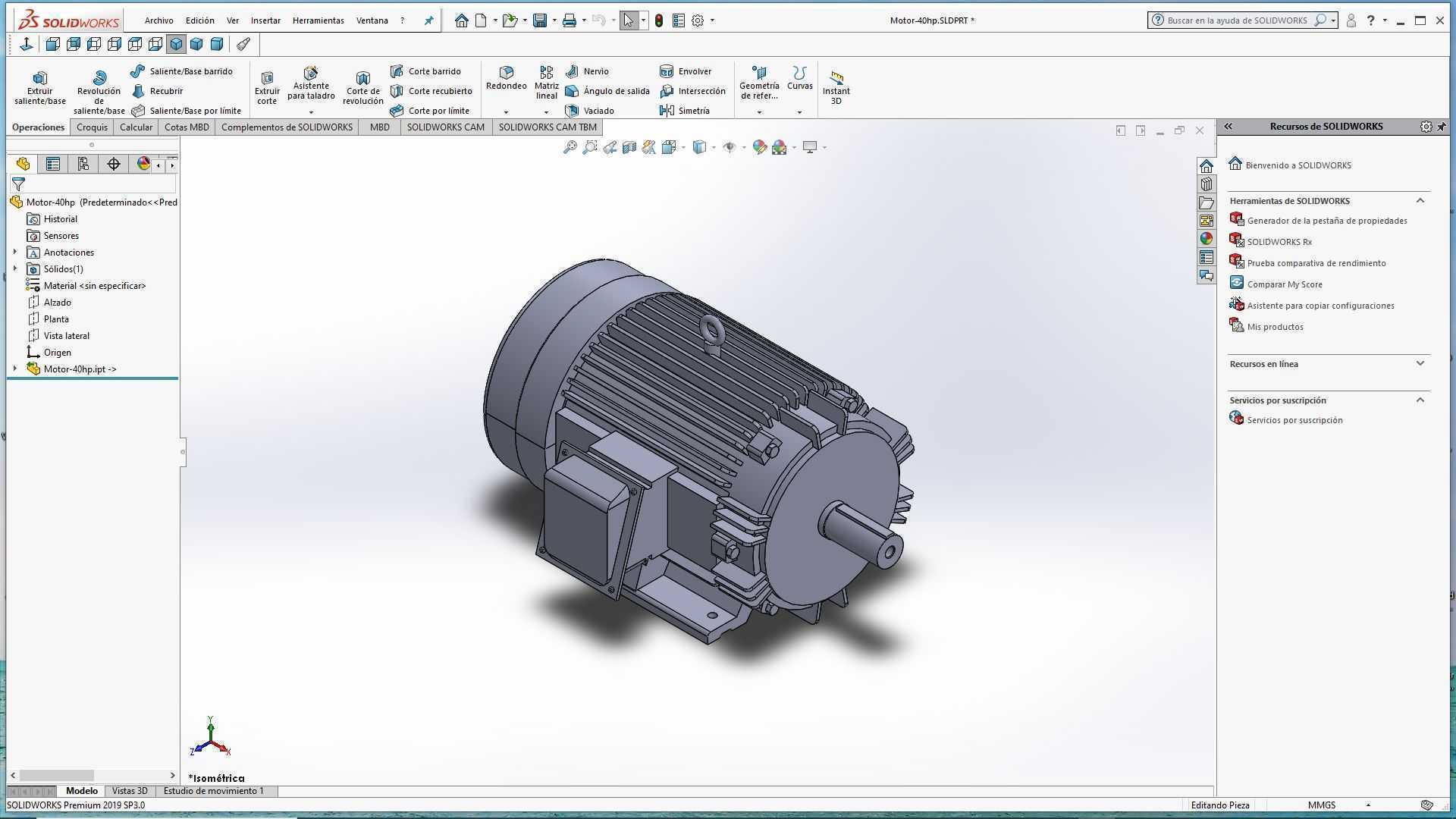

　　这款40马力规格的电动机，主要面向工业生产场景中需要中等功率动力输入的设备配套需求，常见于输送线驱动、风机配套、泵组动力源、中小型机床主轴驱动等工况，能够在额定负载下持续稳定输出扭矩，适配多数通用工业设备的动力输入要求。从结构设计来看，整机采用卧式底脚安装形式，机壳表面设置有均匀分布的轴向散热筋，这一设计并非单纯的造型考量，而是在电机持续运行过程中，通过散热筋增大与空气的接触面积，配合尾部自带的风叶结构，能够快速将定子绕组产生的热量传导散发，避免长时间高负载运行时出现绕组过热烧毁的问题，散热筋的排布间距经过实际热仿真验证，既保证足够的散热面积，也不会因筋条过密导致加工难度提升、积尘难以清理的问题。输出轴端采用标准圆柱轴伸设计，

　　轴径尺寸匹配同功率等级通用的联轴器、带轮安装尺寸公差，安装时无需额外进行轴面加工即可适配常规传动连接件，轴伸根部设置有密封挡圈结构，能够阻挡外界粉尘、水汽沿着轴配合缝隙进入电机内部轴承腔，延长轴承的使用寿命。接线盒设置在机壳侧上方位置，盒体采用防水防尘结构设计，进线口预留标准格兰头安装位置，现场布线时可以直接接入三相动力线缆，接线端子排布符合通用电气安装规范，电工无需额外查阅特殊说明即可完成接线作业，接线盒内部预留有接地端子安装位，能够可靠连接设备保护地线，满足工业现场电气安全要求。整机的安装底脚设置有四个长条形安装孔，孔位间距符合对应功率等级电机的通用安装尺寸标准，现场安装时可以直接适配预先加工好的设备安装基座，无需重新打孔调整，

　　长条形孔位也预留了一定的安装调整余量，能够补偿小范围的基座加工误差，降低现场安装的调试难度。端盖部分采用铸铁材质加工而成，轴承室的加工精度控制在合理公差范围内，能够保证轴承外圈的可靠固定，避免运行过程中出现轴承外圈跑圈的问题，端盖与机壳的配合面设置有密封胶槽，装配时填充密封胶即可实现结合面的密封，防止外界水汽、切削液、粉尘进入电机内腔。从设计思路上，这款电机优先考虑了工业场景下的通用性与可靠性，没有采用过多特殊定制结构，所有易损件比如轴承、密封件、风叶都采用行业通用标准件，后期设备维护时可以快速采购替换配件，降低设备运维的成本与停机时间。整机的外形尺寸经过优化，在保证内部定子、转子有足够安装空间、满足散热要求的前提下，

　　尽可能压缩了机壳的轴向与径向尺寸，能够适配安装空间相对紧凑的设备配套场景，不会出现电机尺寸过大无法装入设备预留安装位的问题。在实际选型配套时，需要注意核对设备的额定输入转速、额定扭矩需求与该电机的输出参数匹配，同时确认安装底脚的孔位尺寸、轴伸尺寸与设备侧的连接结构适配，若用于有防爆、防腐等特殊要求的工况，还需要额外做对应的防护处理，这款基础款电机主要面向常规无特殊腐蚀、无爆炸性气体的普通工业车间环境使用。电机尾部的风罩采用镂空结构，既能够保证风叶转动时的进风通畅，也能阻挡外界杂物触碰旋转的风叶，避免出现安全事故，风罩通过卡扣与螺栓双重固定在机壳尾部，设备运行过程中不会因振动出现风罩松动脱落的问题。
