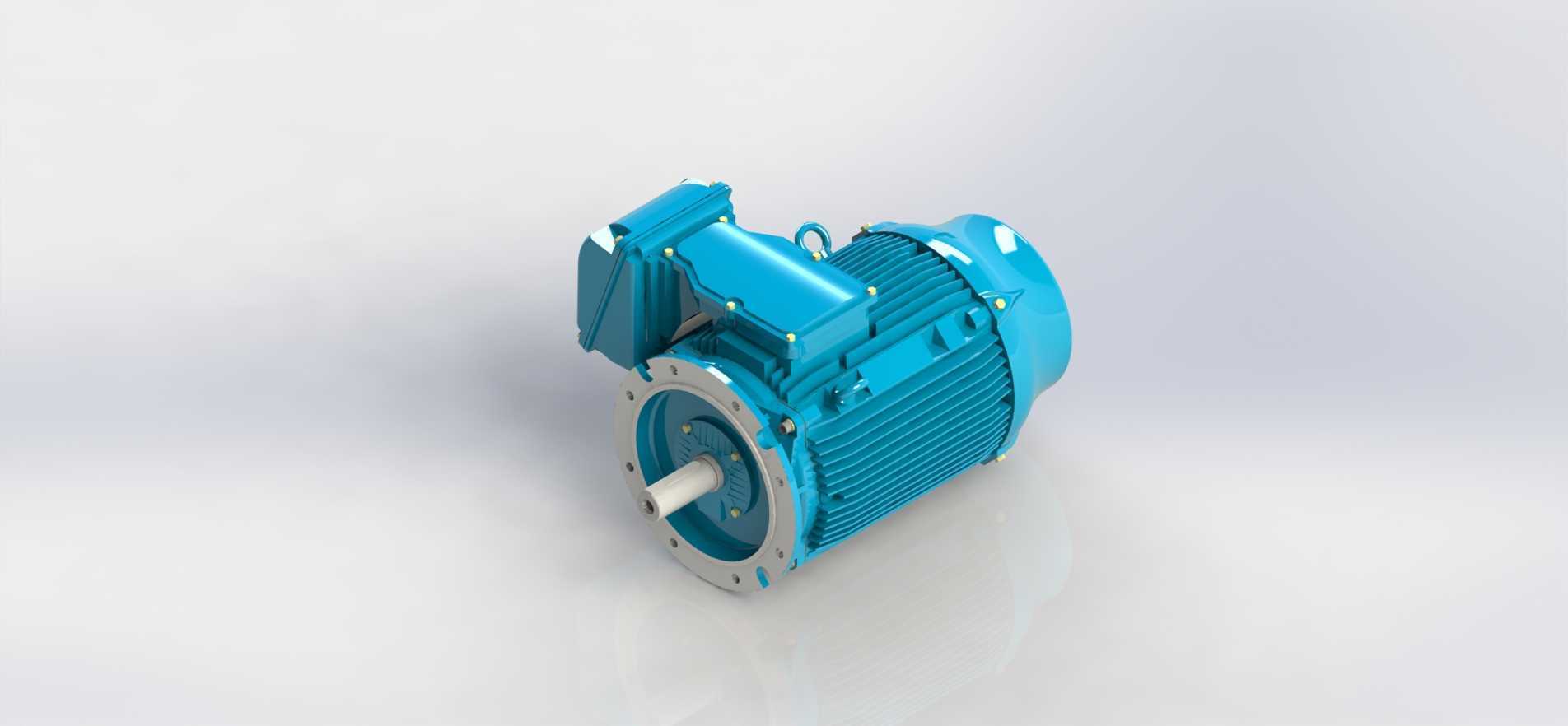

五十马力工业三相异步驱动电机结构

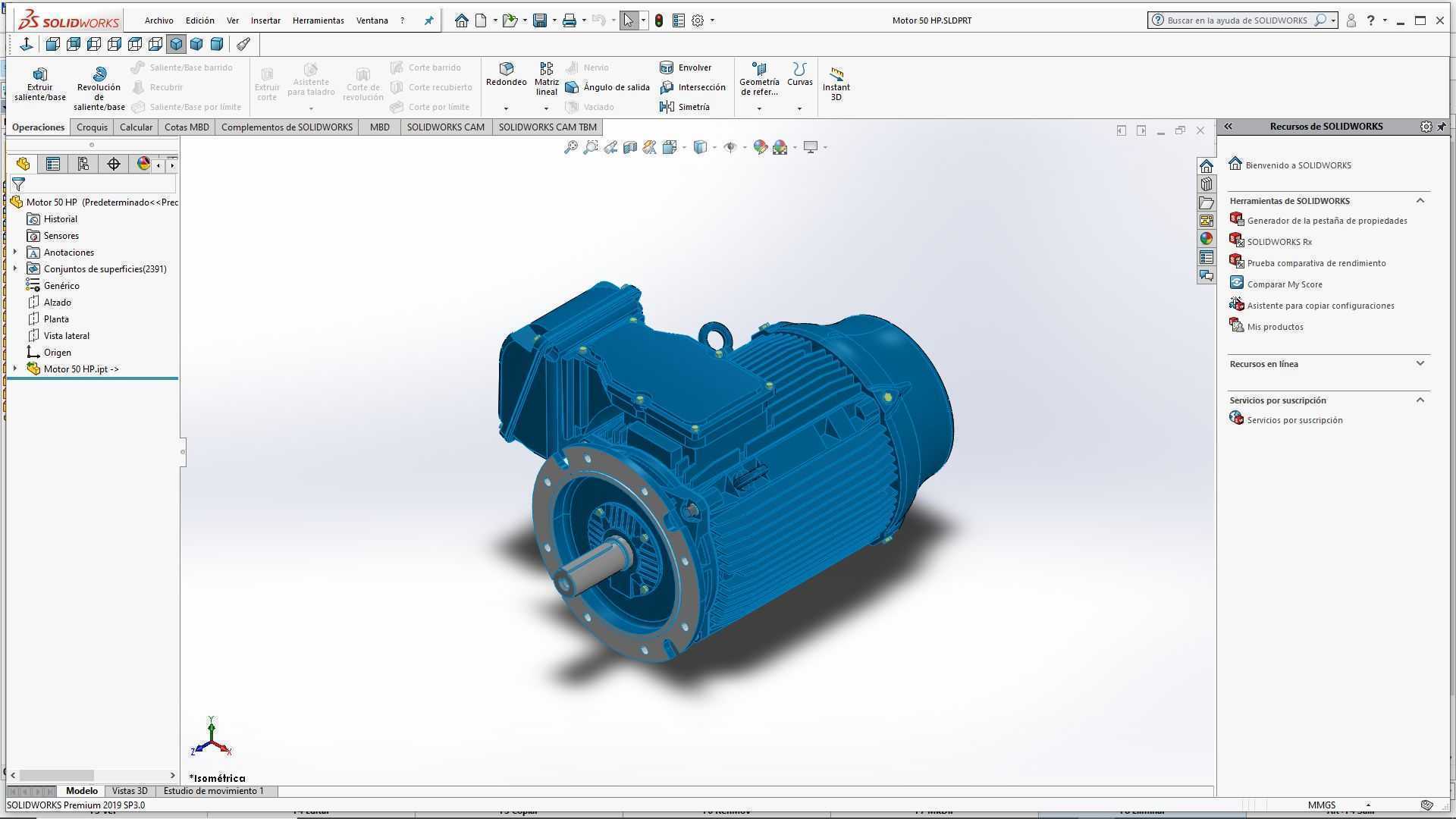

　　做设备动力选型的时候，五十马力这个功率段的电机覆盖的场景其实非常广，从车间里的中型输送线、风机水泵类负载，到小型加工设备的主轴驱动、农用机械的动力配套，再到物流分拣系统的辊道驱动，都能看到这个功率等级电机的身影。这次建模的时候最先敲定的是安装法兰的尺寸边界，毕竟B5法兰安装的机型，端盖上的止口尺寸、安装孔的孔位分布、螺栓孔的通孔直径，直接决定了电机能不能和现场的减速机、设备机架直接适配，建模时特意把法兰止口的配合公差留了合理的安装间隙，避免实际装配时出现止口卡滞、孔位对不上的问题。

　　机壳部分采用的是带轴向散热筋的铸铁结构，这部分建模的时候没有做简化处理，每一条散热筋的拔模角度、筋条之间的间距都按照实际量产机型的参数来做，毕竟电机运行时的温升控制全靠这些散热筋和端盖的风道配合，筋条的高度、厚度如果随意改动，会直接影响散热面积的计算，后续做热仿真的时候数据就会失真。顶部的接线盒位置特意做了可旋转的结构预留，实际现场布线的时候，进线方向可能从左侧、右侧或者正面过来，接线盒如果是固定方向的，现场施工时就得额外加弯头走线，既不美观也容易留下密封隐患，建模时把接线盒和机座的连接法兰做了对称的孔位设计，支持四个方向的旋转调整，能适配不同的布线场景。

　　输出轴部分的轴伸尺寸、键槽的宽度和深度，都对应了五十马力功率段的扭矩输出要求，轴肩的位置做了合理的退刀槽设计，避免应力集中导致的轴断裂问题，轴承位的直径公差按照过盈配合的要求设定，和端盖轴承室的配合公差也做了对应，保证装配后轴承的游隙在合理范围内，不会出现运行时轴承过热、异响的问题。端盖上的吊环是这个功率段电机必备的结构，五十马力的电机整机重量已经达到了上百公斤，靠人工抬装根本不现实，吊环的安装位置特意选在了机座的重心正上方，起吊的时候电机能保持水平状态，不会出现倾斜磕碰输出轴或者法兰面的问题。

　　风罩部分的建模特意做了通风孔的阵列设计，没有做成封闭的罩壳，后端的冷却风扇转动时，气流能顺着风罩的导向吹过机壳的散热筋，把电机运行产生的热量带走，风罩和机座的连接采用卡扣加拉紧螺栓的固定方式，日常维护清理散热片积灰的时候，不需要完全拆掉所有螺栓就能取下风罩，维护起来更方便。建模时还考虑了不同安装场景的兼容性，除了B5法兰安装的结构，机座底部的底脚尺寸也预留了B3安装的孔位，不管是卧式安装在设备底座上，还是立式法兰安装在减速机输入端，都能直接适配，不需要额外做安装转接板。

　　实际做结构校验的时候，特意核对了定子腔的内部尺寸，保证定子铁芯的压装空间、转子的轴向窜动间隙都在合理范围内，端盖和机座的配合止口做了同轴度的约束，避免装配后出现定转子扫膛的问题。接线盒内部的接线柱间距、接地端子的位置，都按照电气安全规范的要求留了足够的电气间隙，不会出现接线后爬电距离不足的隐患。整个模型的所有安装边界、外形尺寸都和实际量产机型保持一致，不管是做设备布局时的干涉检查，还是做整机的装配仿真，都能直接调用，不需要再额外调整尺寸参数。
