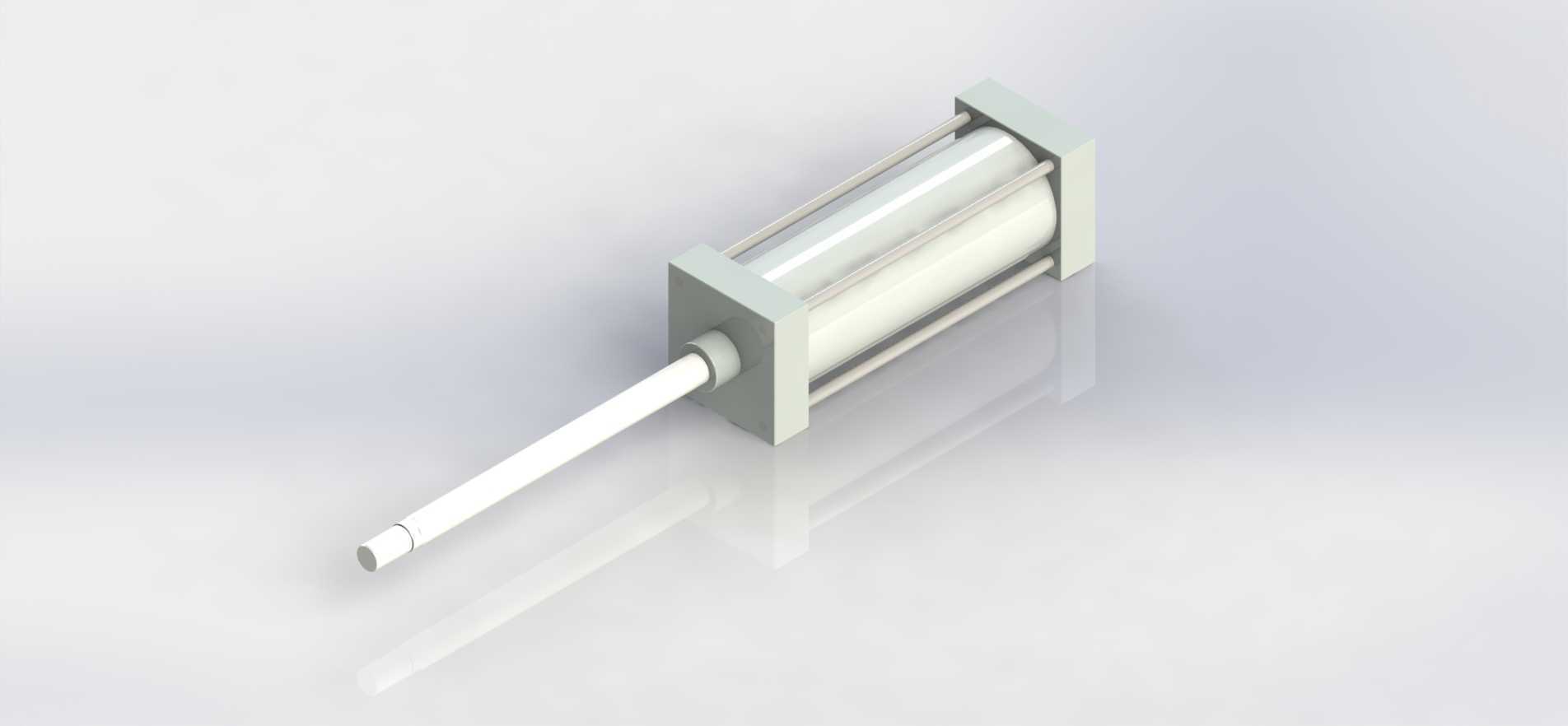

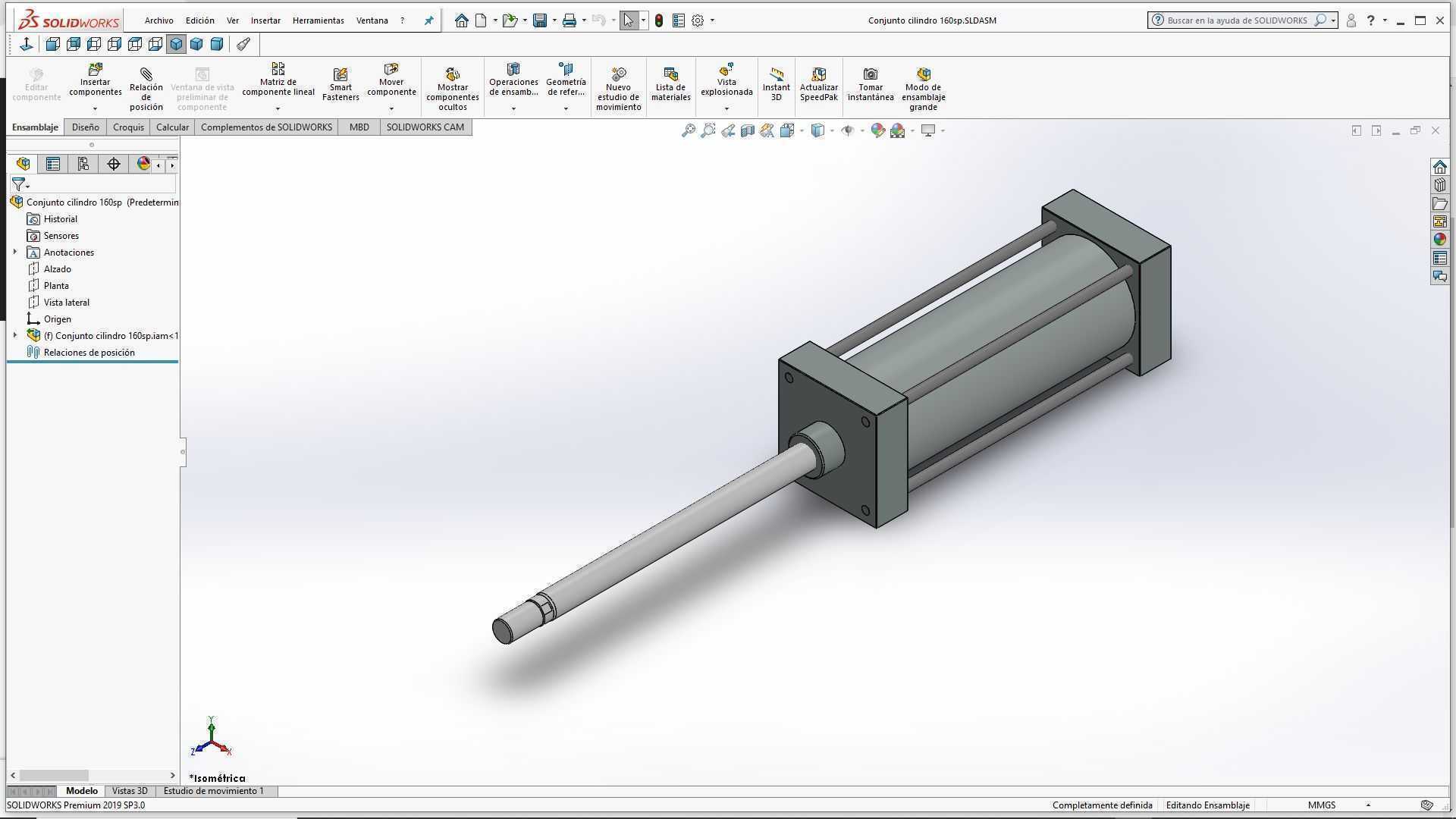

拉杆式标准气缸三维结构设计模型

　　这款拉杆式气缸的三维结构，是气动系统里最常用的直线执行元件结构方案，在自动化产线、工装夹具、轻工包装、物料输送等场景里的应用覆盖率极高，但凡涉及到直线往复推压、移位、夹紧、顶升的工位，基本都能见到这类结构的身影。做这个模型的时候，首先要考虑的是实际安装的适配性，端盖的四个角预留了标准拉杆的穿装孔位，前后端盖通过四根平行拉杆完成锁紧，这种结构的优势在于缸筒的受力均匀，端盖密封面的压紧力可以通过拉杆螺母均匀调整，不会出现单侧压偏导致的漏气问题，相比卡簧式端盖结构，拉杆式的承压能力更强，能适配中高压的气动工况，常规0.1-1.0MPa的工作气压下，结构稳定性足够覆盖绝大多数工厂的常规气源压力范围。从结构功能来看，

　　活塞部分的密封槽设计是核心，要兼顾动密封的滑动阻力和密封性能，活塞和活塞杆采用同轴锁紧结构，保证活塞杆伸出和缩回的时候不会出现偏磨，活塞杆的伸出端做了标准的外螺纹接口，可以直接配套浮动接头、连接头、推板等外接执行端，不需要额外做转接加工，能减少现场安装的适配工作量。前端盖内部集成了活塞杆的导向套和防尘圈结构，导向套的长度要满足活塞杆全行程伸出时的支撑长度要求，避免活塞杆伸出过长时出现径向晃动，防尘圈可以阻挡车间环境里的粉尘、切削液碎屑进入缸筒内部，延长密封件的使用寿命。缸筒部分采用标准的圆形光滑内壁设计，和活塞密封圈的配合面粗糙度要控制在合理范围，既不能太粗糙导致密封件快速磨损，也不能太光滑导致密封面无法形成稳定的油膜，

　　影响密封寿命。安装边界方面，这类标准气缸的安装尺寸遵循通用的气动元件安装规范，缸体的外形轮廓方正，除了底部的直接安装孔位，还可以配套脚架、法兰、耳轴等多种安装附件，不管是水平安装、垂直顶升还是摆动铰接的安装场景，都能通过更换安装附件完成适配，不需要改动缸体本身的主体结构。做三维建模的时候，要特别注意各个零件的装配间隙，拉杆和端盖穿装孔之间要预留合理的装配公差，避免装配的时候出现拉杆别劲，导致端盖压合不平整；活塞杆和前端盖导向套之间的间隙要控制在动配合的合理区间，间隙过大会导致活塞杆晃动、密封失效，间隙过小会增大滑动阻力，出现气缸动作卡顿的问题。另外，前后端盖的缓冲结构也做了预留，在行程末端的位置，活塞上的缓冲柱塞会插入端盖的缓冲孔，

　　通过节流排气实现行程末端的减速，避免活塞高速撞击端盖产生噪音和结构损伤，这部分的结构尺寸要和气缸的行程、缸径匹配，缓冲长度过短起不到减速效果，过长会导致气缸末端的有效行程损失。在实际选型应用的时候，这个结构的气缸可以根据需要的输出推力匹配对应的缸径，根据工位需要的移动距离调整活塞杆长度和缸筒长度，主体的端盖、活塞、密封结构都可以做成通用模块，只需要调整缸筒和拉杆、活塞杆的长度就能衍生出不同行程的同系列产品，能大幅减少设计和加工的零件种类，降低生产和备件的成本。这类气缸的结构成熟度很高，在各类非标自动化设备里的应用量极大，建模的时候还原所有的装配细节，不管是做设备的整体布局干涉检查，还是做气缸的安装工位设计，都能直接调用，不需要再重新核对各个安装尺寸，能有效减少设计阶段的尺寸核对工作量，避免出现安装孔位不匹配、行程干涉这类常见的设计问题。
