高精度皮尼翁式传动链轮结构设计

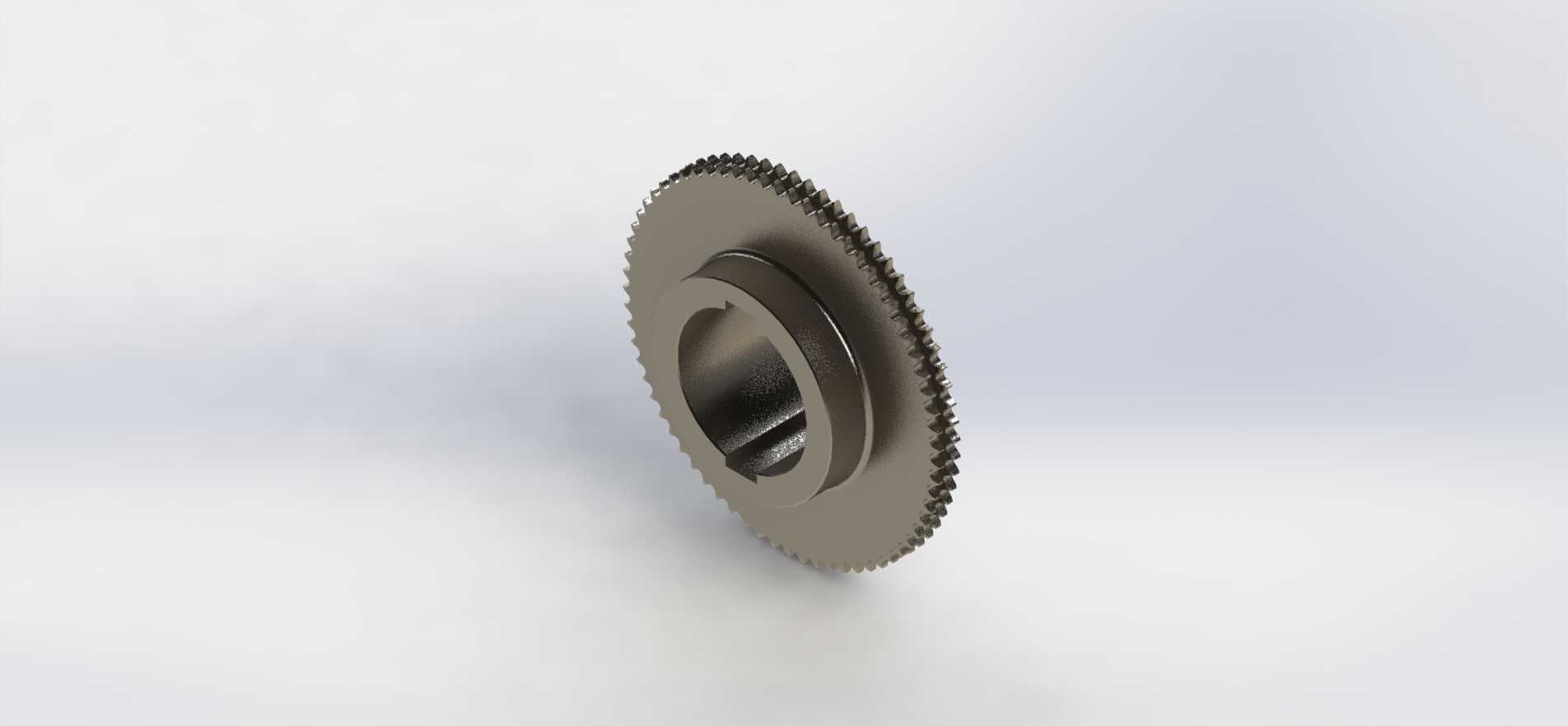

　　在各类需要精准同步传动的工业设备场景中，这类带键槽安装结构的链轮是动力传递链路里的核心执行部件，常见于包装生产线的物料输送机构、轻工机械的进给传动单元、自动化仓储的分拣输送线，以及部分中小型农机的动力输出端，承担着将旋转动力通过链条啮合传递至从动轴，保证传动比稳定、传动过程无打滑的核心作用。不同于普通平片链轮，这款链轮在轮毂侧做了加厚凸台设计，在实际装配时，凸台端面可以直接贴合轴承内圈或者轴肩定位面，不需要额外加装定位轴套，既减少了装配环节的零件数量，也能避免多零件叠加带来的累计同轴度误差，在高速传动工况下能有效降低轴系的径向跳动量。从齿形设计来看，轮齿的齿廓曲线采用了适配标准短节距滚子链的渐开线修形处理，

　　齿顶部分做了微小的倒角过渡，在链条啮入和啮出的瞬间，能减少滚子与齿面的刚性冲击，降低传动过程中的异响，同时也能减少齿面的接触应力集中，延长链轮的实际使用寿命。中心安装孔采用了带平键槽的通孔设计，键槽的尺寸公差按照过渡配合的要求设定，装配时可以通过平键传递扭矩，避免链轮与传动轴之间出现相对转动，同时孔的内壁粗糙度控制在合理区间，既保证装配时能顺利压入轴端，也不会因为间隙过大导致传动过程中出现旷量。轮体的辐板部分采用了等厚薄板结构，在保证整体结构强度的前提下尽可能降低了轮体自身的转动惯量，在设备频繁启停的传动场景中，能减少驱动电机的启动负载，降低传动过程中的惯性冲击。齿圈部分的厚度经过核算，完全覆盖配套链条的内节内宽，

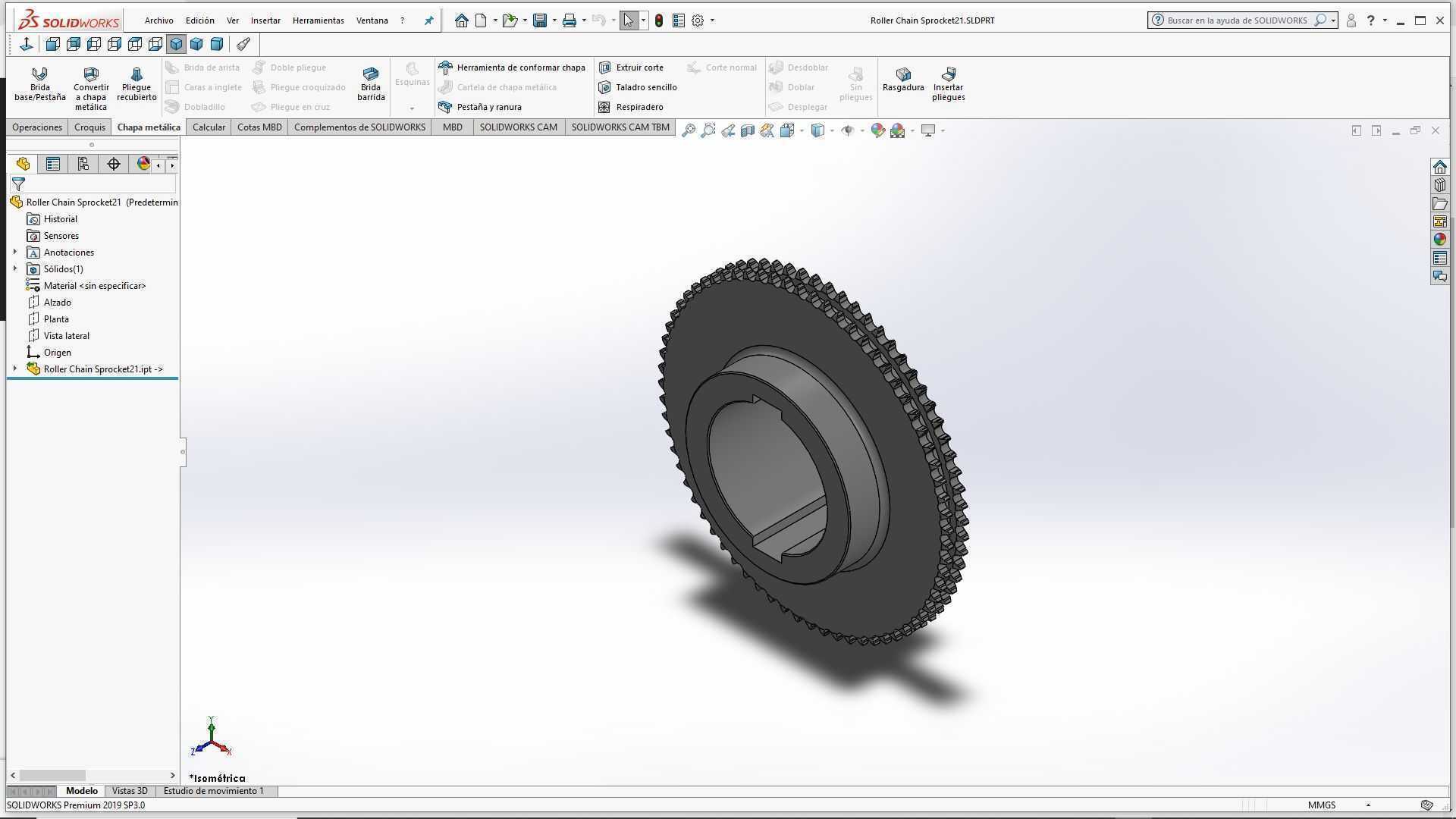

　　保证啮合时链条滚子能完全落入齿槽，不会出现偏磨或者脱链的情况，齿面的加工精度满足常规工业传动的等级要求，不需要额外做高精度磨齿处理就能适配绝大多数中低速传动场景。在实际选型替换时，需要注意安装边界的几个核心尺寸：首先是中心孔的直径与键槽宽度，必须与配套传动轴的轴径、键的尺寸完全匹配，避免装配时出现过盈量过大无法安装或者间隙过大传动松动的问题；其次是轮毂凸台的外径与轴向长度，要确认安装位的周边空间不会与轴承端盖、机架护板等周边零件发生干涉；最后是齿顶圆直径与齿数对应的节距参数，必须和配套使用的链条参数完全匹配，否则会出现啮合卡顿、跳齿甚至无法装配的问题。这类链轮在设计建模时，优先以齿形的节圆参数为基准，先绘制单个齿的齿廓曲线，

　　通过圆周阵列完成全部轮齿的建模，再依次构建轮毂凸台、中心孔、键槽等结构，建模过程中需要注意各特征之间的圆角过渡，尤其是轮毂与辐板连接的位置，要保留合理的铸造或者机加工圆角，避免应力集中导致的轮体开裂问题。在实际工况使用中，这类链轮适合在环境温度-10℃到60℃的区间内工作，配套的传动链条需要定期加注润滑脂，减少齿面与滚子之间的磨损，如果是在多粉尘的工况下使用，还需要加装链轮护罩，避免粉尘颗粒进入啮合面加剧齿面磨损。不同于齿轮传动的密闭安装要求，链轮传动的中心距适应范围更广，对安装环境的密闭性要求更低，在长距离动力传递的场景下，相比齿轮传动有更明显的成本优势和安装便利性，这款链轮的结构设计刚好平衡了结构强度、转动惯量与加工成本之间的关系，既不会因为结构过于冗余导致材料浪费，也不会因为结构过于单薄导致传动过程中出现轮齿断裂、轮毂变形的问题。在装配调试时，要保证链轮的端面与传动轴的轴线保持垂直，偏差角度控制在允许范围内，否则会导致链条单侧偏磨，大幅缩短链条和链轮的使用寿命，同时要调整好两个配对链轮的中心距，保证链条的张紧度处于合理区间，过松容易出现脱链、跳齿问题，过紧则会加剧齿面和链条的磨损，增加传动阻力。
