双排齿皮尼翁链轮传动结构设计

　　这类双排齿皮尼翁链轮，常应用在需要同步传递双列链条动力的输送线、轻工包装设备以及小型农机的传动链路中，和单排链轮相比，它能在不增加链轮径向安装尺寸的前提下，提升整体传动的承载能力，同时避免单排链条传动时容易出现的偏载、跳齿问题，尤其适合两轴中心距偏小、传动载荷存在小幅波动的工况。从实际使用场景来看，不少日化产品灌装线的瓶体输送段，会采用这类链轮搭配双节距输送链，带动链板完成工位间的平稳移送，因为输送段往往需要承载一定重量的工装载具，单排链轮的齿面接触应力容易超出许用值，长期运行会出现齿面过度磨损、链条爬齿的问题，而双排结构的链轮，每排齿分担一半左右的传动载荷，齿面接触应力能控制在合理区间，大幅延长易损件的更换周期。

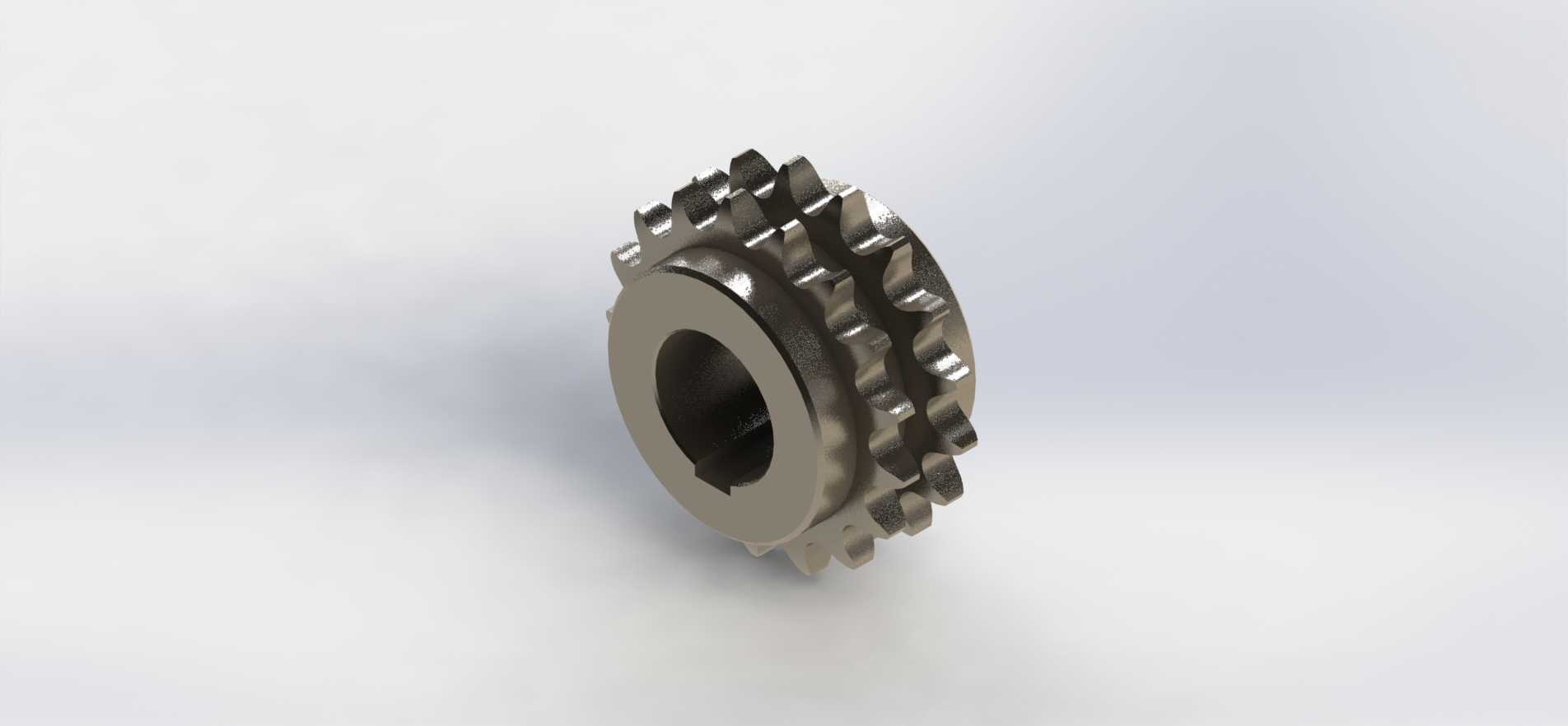

　　从结构设计的角度看，这款链轮的齿形采用了标准的三圆弧一直线齿槽轮廓，能和配套的滚子链实现顺畅啮合，啮合过程中滚子和齿槽的接触是渐进式的，不会出现刚性冲击，哪怕设备启动、急停的瞬间存在传动冲击，齿面也能保持稳定的贴合状态，不会出现链条脱啮的情况。链轮中心的轴孔采用了带键槽的通孔设计，键槽的位置和齿形的相位做了精准匹配，安装时通过平键和传动轴实现周向固定，能可靠传递扭矩，不会出现链轮和轴之间的相对转动；轴孔两端做了小尺寸的倒角处理，既方便装配时快速对准传动轴，也能避免安装过程中孔口锐边刮伤轴表面的防锈层。链轮的双排齿之间设置了合理的排距，这个尺寸是严格匹配配套链条的内节宽度与排距参数设计的，安装后两排链条不会出现相互摩擦、干涉的情况，每排链条都能独立和对应齿列顺畅啮合，不会出现卡滞。

　　在安装边界方面，这款链轮的轮毂部分做了合理的轴向尺寸设计，轮毂外径略大于齿根圆直径，既保证了轴孔的配合长度，让链轮和轴的配合有足够的接触面积，避免运行过程中出现偏摆，也不会因为轮毂尺寸过大，和周边的机架护板、张紧轮部件发生干涉。链轮的齿顶部分做了微小的倒角处理，一方面是去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，另一方面也能让链条在啮合入齿时更顺畅，哪怕链条存在小幅的松弛，也能顺利滑入齿槽完成啮合。在实际选型匹配时，需要注意链轮的齿数和传动比的匹配关系，这款12齿的链轮属于小齿数主动轮的范畴，适合安装在电机输出端作为主动传动件，搭配大齿数从动轮使用时能获得合适的减速比，同时要注意安装时两轴的平行度偏差需要控制在允许范围内，否则会出现单排齿受力过大、磨损不均的问题。

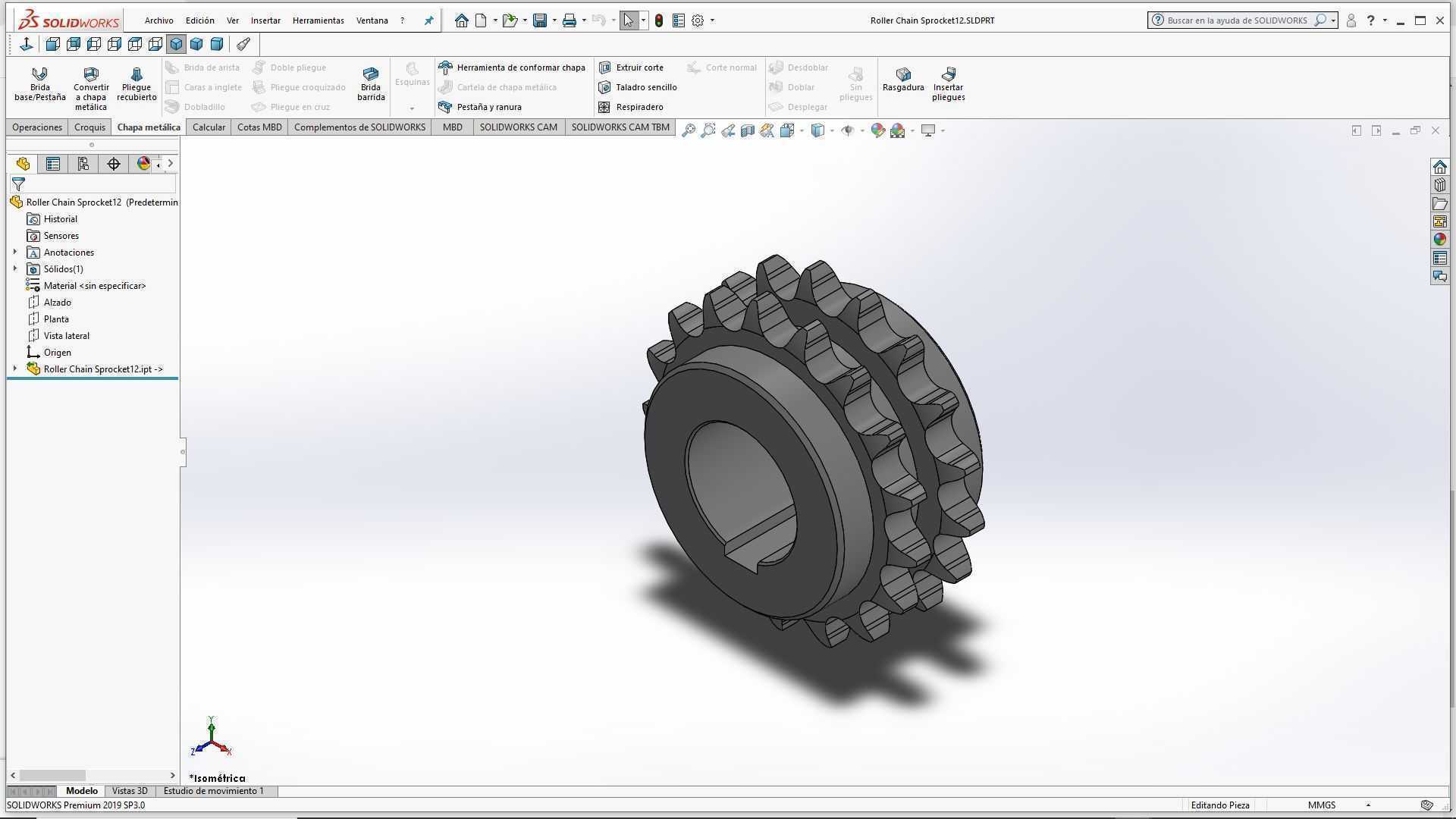

　　从加工工艺适配的角度，这个三维模型的结构完全适配常规的铣齿、插齿加工流程，齿形部分的参数可以直接导入加工设备生成走刀路径，不需要额外做结构补正；轮毂和轴孔的结构也适配常规的车削加工流程，键槽的尺寸符合标准平键的配合要求，不需要二次修改就能直接用于生产指导。在日常维护场景中，这类链轮的结构设计也预留了足够的润滑空间，齿槽的轮廓不会积存过多的润滑脂，运行时润滑脂能均匀附着在齿面和链条滚子接触的位置，减少干摩擦带来的磨损。另外，链轮的端面没有多余的凸台结构，安装时可以根据实际的轴向定位需求，在轮毂两侧加装轴套或者锁紧挡圈，灵活调整链轮在轴上的轴向位置，适配不同宽度的机架安装空间，不需要对链轮本体做额外的切削加工。
