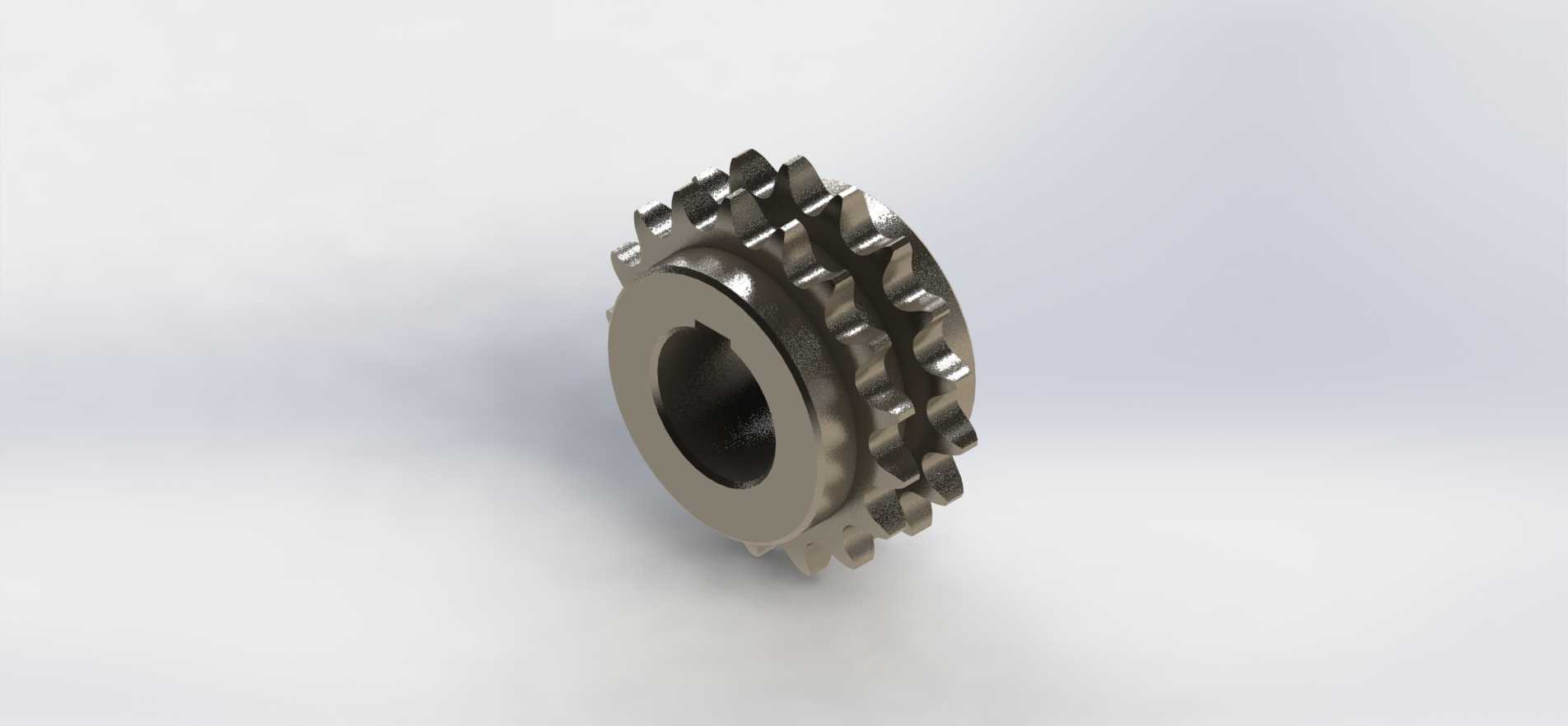

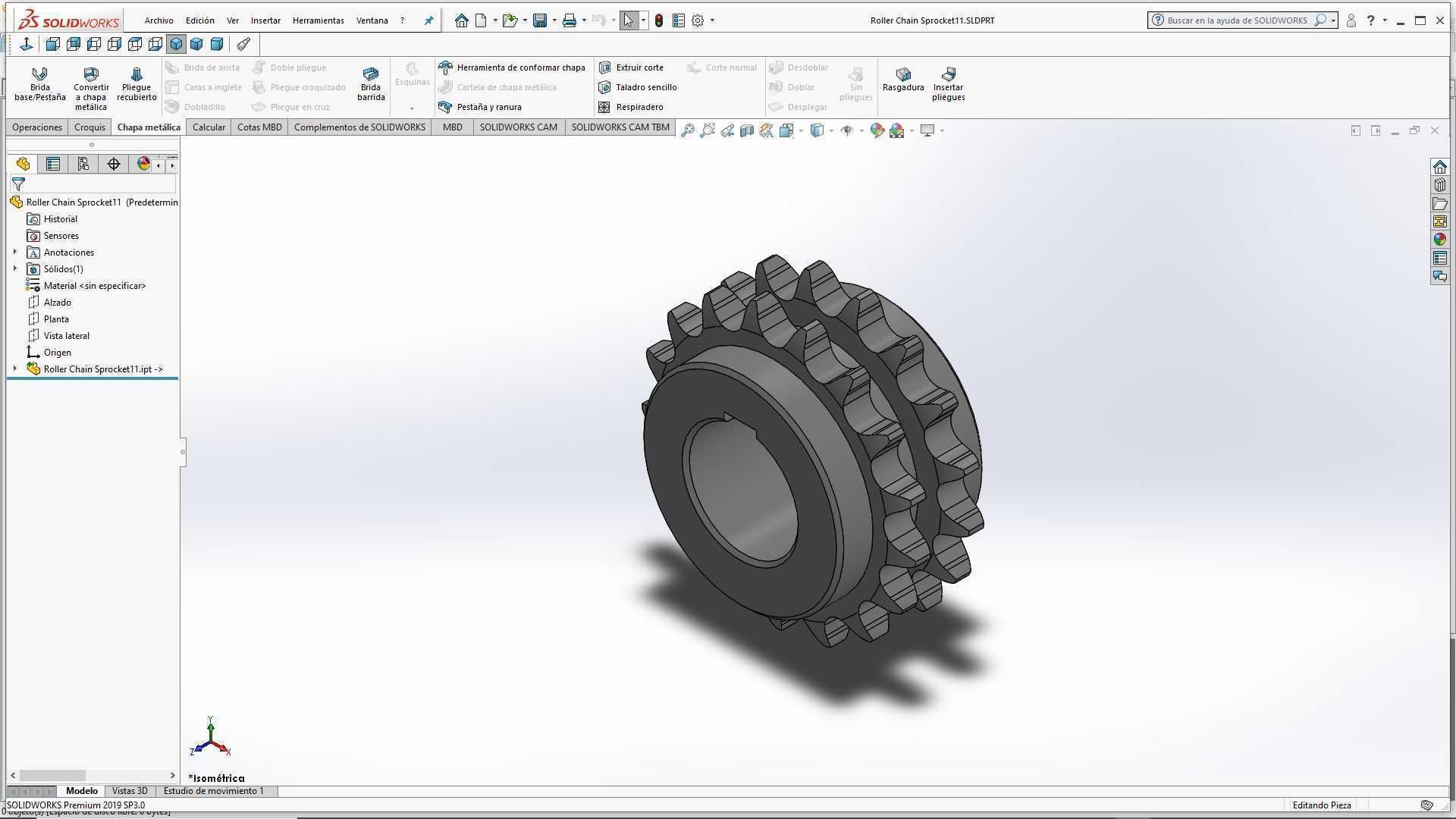

双排齿皮尼翁链轮传动结构

　　这类双排齿链轮常应用在需要大载荷传递的输送线、农机传动单元以及轻工设备的动力传输路径中，相比单排链轮，它能在相同节距下承载更高的扭矩，避免单排齿受力过载出现断齿、跳齿的故障，在重载输送场景下，双列齿的结构可以让链条受力更均匀，减少单侧磨损带来的传动精度下降问题。从实际使用场景来看，这类链轮多匹配对应节距的滚子链条，安装在传动轴上时，内孔的键槽结构需要和轴上的平键紧密配合，保证扭矩传递过程中不会出现周向打滑，部分需要轴向定位的安装场景下，链轮轮毂端会预留紧定螺钉孔或者轴用挡圈的安装槽，避免设备运行过程中链轮出现轴向窜动，影响链条和轮齿的啮合精度。设计这类链轮的时候，首先要确定匹配链条的节距、滚子直径以及排距参数，

　　齿形的绘制需要符合链传动的啮合特性，齿沟圆弧要和滚子外径做适配，保证链条进入啮合和退出啮合的过程顺滑，不会出现卡滞、咬链的问题；齿顶的形状不能过于尖锐，避免运行过程中剐蹭链条链板，加剧不必要的磨损。双排齿的结构设计中，两排轮齿的同轴度是核心控制项，要是两排齿的同轴度超差，会导致其中一排链条受力偏大，另一排齿无法有效承载，不仅会缩短链轮和链条的使用寿命，还会在运行过程中产生周期性的振动和异响，严重时甚至会出现链条脱轨的故障。从安装边界来看，链轮的轮毂外径要小于齿根圆直径，保证安装时不会和周边的机架、护罩产生干涉，轮毂的长度要匹配安装轴的轴段长度，过长会导致轴上其他零件无法装配，过短则会降低链轮和轴的配合稳定性，运行时容易出现晃动。

　　轮齿的表面硬度需要根据使用场景做对应处理，普通工况下做调质处理即可满足使用需求，在高速重载或者有磨粒的工况下，齿面需要做高频淬火处理，提升齿面的耐磨性能，延长零件的更换周期。在实际选型替换时，除了核对节距、排数、齿数这些核心参数，还要确认内孔直径、键槽尺寸和现有传动轴的匹配度，避免买回来的零件无法直接装配，还要额外加工修改，耽误设备的维护进度。链轮的齿侧间隙也要控制在合理范围，间隙过大会导致传动冲击大，反向传动时存在明显空程，间隙过小则会导致啮合阻力增大，运行过程中发热严重，加速链条和轮齿的磨损。这类链轮在装配完成后，需要调整两轴的平行度，保证链轮的齿宽中心和对应链轮的齿宽中心处于同一平面，偏差过大会导致链条偏磨，

　　大幅缩短传动组件的使用寿命。日常设备维护中，这类链轮需要定期加注润滑脂，减少齿面和滚子的摩擦损耗，同时要定期检查轮齿的磨损情况，当齿厚磨损量超过原厚度的百分之三十时，就需要及时更换，避免运行过程中出现断齿故障，导致整条传动线停机。
