这类带径向端面齿的环形锁紧调节件,常见于需要精准周向定位、同时承受轴向预紧载荷的传动连接场景,比如机床主轴的轴向间隙调整环节、重载传动轴的锁紧定位结构、工装夹具的角度分度锁紧位置,还有部分需要频繁调整预紧量的轴承安装位。日常设备运维里,这类零件的作用是替代普通平垫圈,靠端面的齿形啮合实现防松,同时可以通过旋转齿盘的啮合齿数差,实现微米级的轴向间隙微调,比普通锁紧螺母的调整精度高一个量级,而且在有振动冲击的工况下,不会因为持续振动出现预紧力衰减的问题。

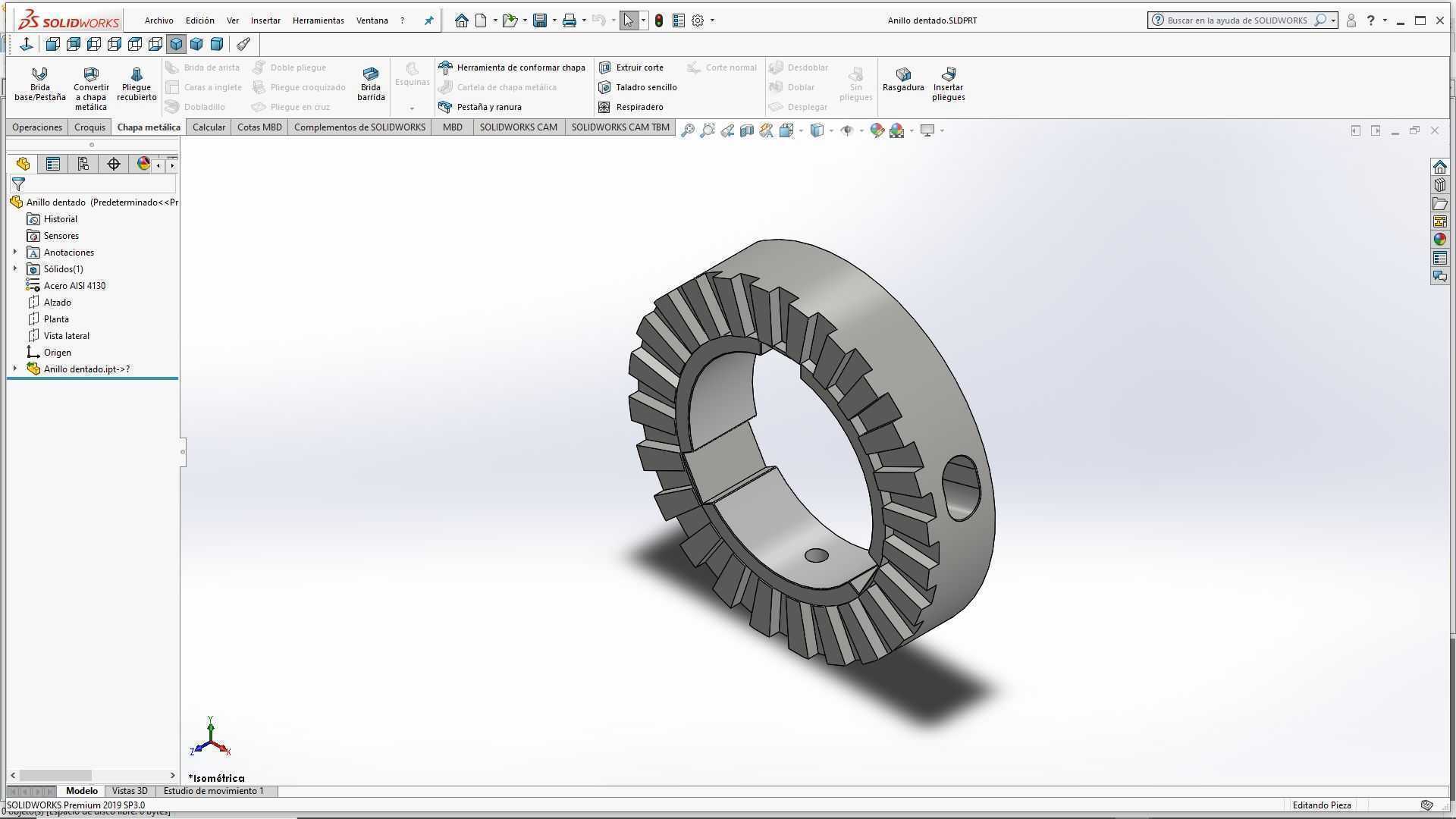

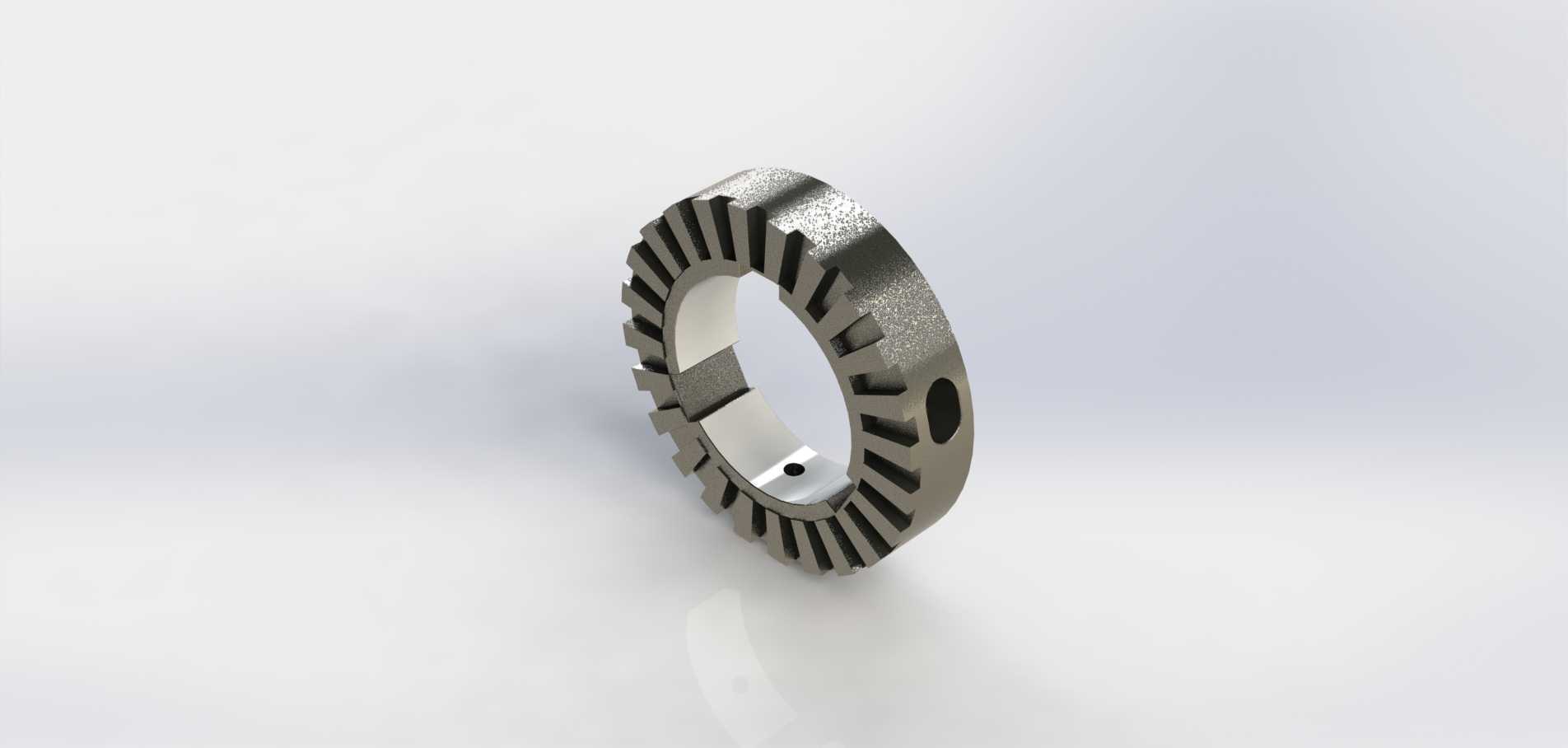

从结构设计逻辑来看,这个环形件的内孔是适配对应轴径的光滑配合面,内孔侧开有两个对称的缺口,是用来配合轴上的平键或者止动销,实现自身与轴的周向固定,避免调整到位后零件跟转;外圆侧均匀分布的径向直齿,齿形做了小角度的倒角处理,啮合时齿面是面接触而非线接触,能承受更大的轴向挤压力,不会因为局部应力集中出现齿面崩损。外圆上预留的两个径向小孔,是用来配合卡簧钳类工具,方便安装时旋转调整啮合位置,不用做专门的工装就能完成间隙调整,现场装配的便利性很高。
实际选型匹配的时候,首先要确认内孔与安装轴的配合公差,一般选H7/h6的间隙配合,保证零件能在轴上顺畅滑动调整,又不会出现过大的径向晃动;端面齿的齿距要和配对的齿形件完全一致,齿高方向的啮合深度要控制在齿高的三分之二以上,才能保证足够的锁紧摩擦力,避免受载后出现跳齿。安装边界上,零件的轴向厚度要匹配安装位的预留空间,调整到最小间隙时,零件两端面不能和相邻的轴承内圈、轴肩出现硬干涉,外圆的最大直径要小于周边腔体的内壁尺寸,预留至少2mm的径向间隙,避免旋转调整时刮蹭腔体内壁。
这类齿形锁紧件和普通的止动垫圈相比,最大的优势是可以实现无级差的间隙调整?不对,是有级的微调,每转过一个齿,对应的轴向进给量是固定的,比如齿距对应轴向升程0.02mm的话,每次转一个齿就能实现0.02mm的间隙调整,对于需要严格控制主轴轴向窜动的精加工机床来说,这个调整精度刚好能满足主轴端跳0.01mm以内的装配要求。而且齿形啮合的防松效果,比单纯靠摩擦力锁紧的圆螺母可靠很多,在设备长期运行、存在切削振动或者传动冲击的场景下,预紧力的保持率能达到95%以上,不用频繁停机复紧锁紧结构,能大幅降低设备的运维频次。
建模的时候要注意,齿形的拔模角度要控制在1度以内,保证啮合时齿面的接触面积足够,内孔的缺口要和键的尺寸做公差匹配,缺口的侧面要和内孔轴线保持平行,避免装配时出现卡滞。外圆的两个安装小孔,位置要对称分布在齿槽的中心位置,不能打在齿根位置,避免削弱齿根的结构强度,小孔的深度不用打通整个零件厚度,一般做零件厚度的三分之二就足够满足工具施力的需求,打通的话反而会影响端面的平面度,导致锁紧时出现偏载。另外零件的两个端面要做平面度管控,整体平面度公差要控制在0.005mm以内,不然锁紧时会出现局部应力集中,导致轴承受力不均,提前出现磨损失效。
在实际的设备改造场景里,很多老旧机床的主轴锁紧结构原来用的是普通圆螺母加止动垫圈,时间长了止动垫圈的舌片容易断裂,导致锁紧松动,主轴窜动超差,替换成这种端面齿式的锁紧调节件之后,不用改动原有轴和腔体的尺寸,只要加工配对的一片齿形垫圈固定在轴承端盖上,就能实现精准的间隙调整和可靠防松,改造成本很低,但是能大幅提升设备的运行稳定性。还有在一些专用工装的分度结构里,也会用到这类齿盘结构,靠端面齿的啮合实现固定角度的分度定位,重复定位精度能达到角秒级,比普通的销定位精度更高,而且磨损之后只要更换齿盘就能恢复精度,维护成本很低。
