40吨机械压力机球头调节螺杆结构

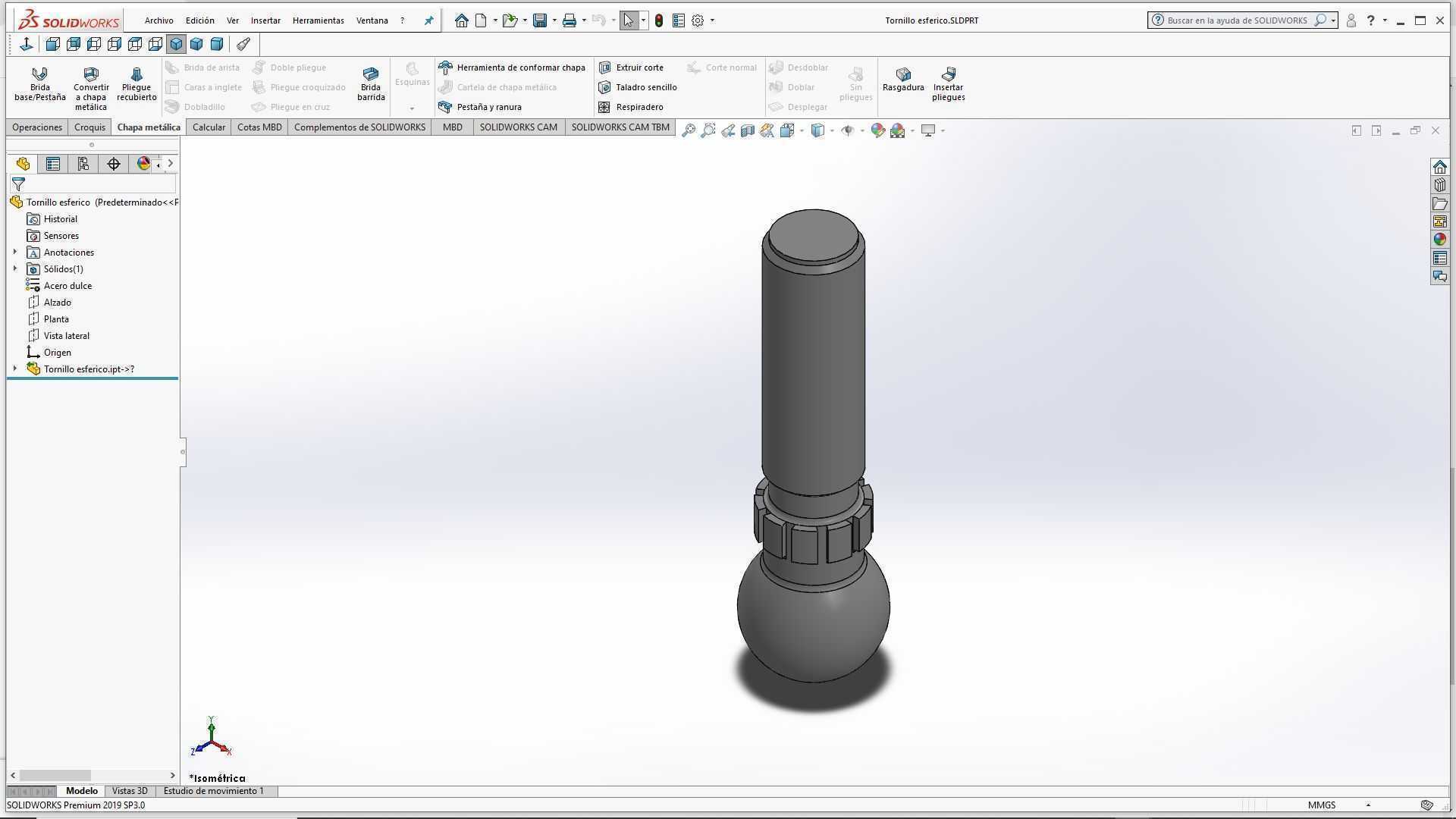

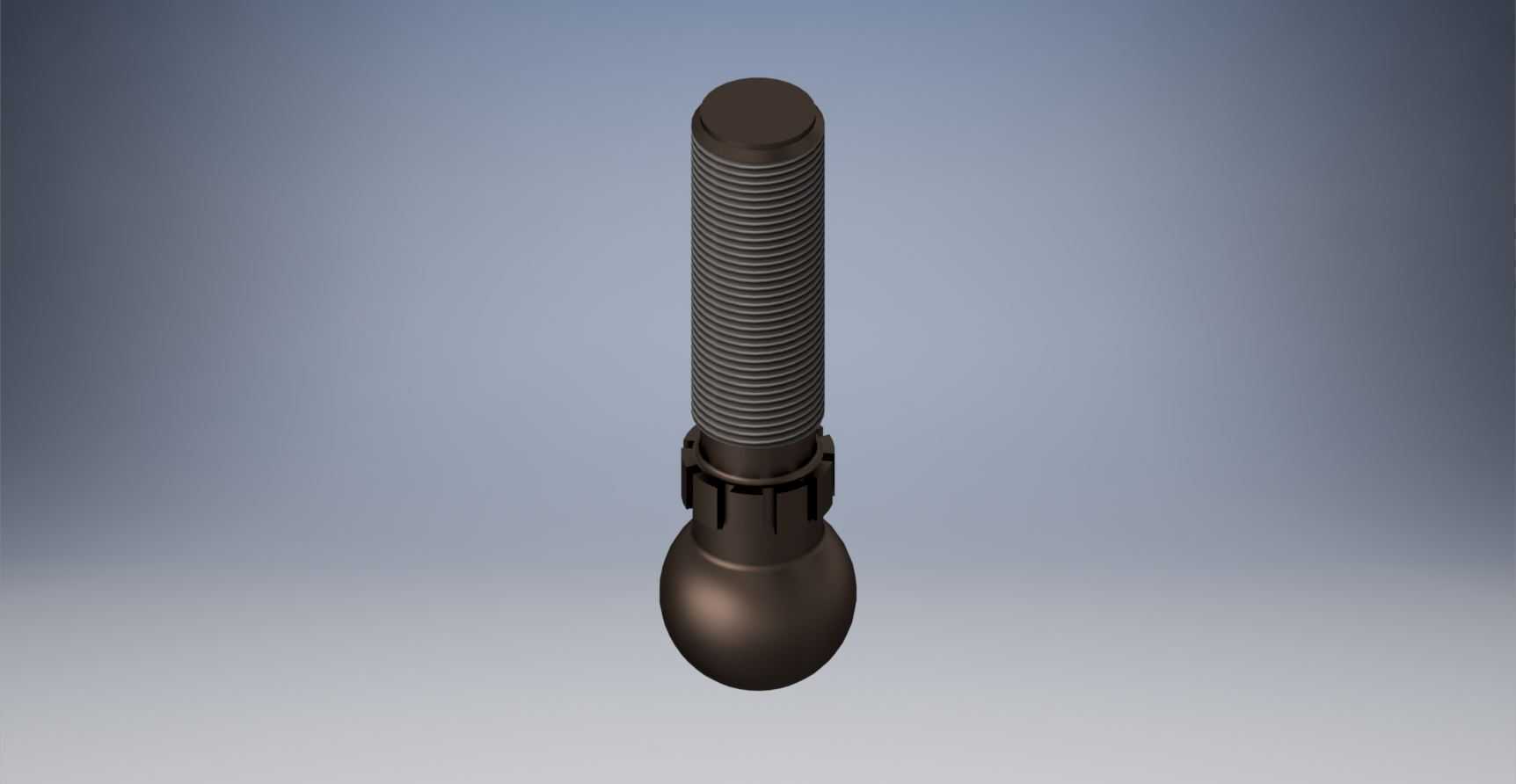

　　这款球头螺杆是40吨规格机械压力机的核心调节传力部件，主要应用于开式可倾压力机、固定台机械压力机的滑块调节机构中，承担滑块装模高度调整、冲压过程中偏载力自适应传递的核心作用，是中小型冲压设备上故障率相对较高、更换频次不低的易损核心配件。从结构设计逻辑来看，杆身采用全长度连续三角螺纹设计，螺纹规格适配40吨压力机滑块内的调节蜗轮螺母副，转动螺杆时可通过螺纹副的旋合长度变化，精准改变滑块底面到工作台面的闭合距离，满足不同高度冲压模具的装夹需求，螺纹段的长度覆盖了该吨位压力机常规的装模高度调节行程，调节过程中螺纹旋合圈数始终满足受力要求，不会出现螺纹脱扣、受力截面不足的问题。下端的整球球头结构是整个零件的设计核心，

　　球头与滑块内的球碗衬垫形成球面铰接副，当冲压过程中出现模具面不平行、板料放置偏移带来的偏载力矩时，球面副可产生微小角度的自适应偏转，避免螺杆承受附加弯曲应力，将所有受力始终沿螺杆轴向传递，从根源上减少螺杆断裂、调节螺母异常磨损的故障概率，球头与杆身的过渡位置设计了带卡槽的轴肩结构，卡槽用于和球头压盖配合，限制球头的轴向窜动，同时预留了润滑脂的填充间隙，可定期注入润滑脂降低球面铰接的磨损速率，延长配件使用寿命。从安装边界来看，杆身的外径尺寸与滑块内的安装通孔保持合理间隙配合，安装时可从滑块上方穿入调节螺母，下端球头落入球碗座后扣合压盖即可完成装配，不需要额外加工复杂的定位结构，螺纹段的顶端做了平面倒角处理，

　　既方便装配时对准调节螺母的螺纹入口，也可在调节到上极限位置时与上限位块形成平面接触，避免螺纹端部受撞击变形。在实际冲压作业场景中，这个部件的受力状态十分复杂，空程调节时仅承受滑块自身的重量载荷，螺纹副的受力较小，转动调节十分顺畅；冲压瞬间螺杆需要传递全部40吨的公称冲压力，此时球头的球面接触可自动找正受力中心，让整个杆身始终处于轴向受拉的理想受力状态，避免偏载带来的应力集中，这也是球头结构相比普通平端调节螺杆的核心优势，普通平端螺杆在偏载工况下很容易在螺纹根部出现疲劳断裂，而球头结构可将偏载带来的附加弯矩通过球面转动释放，大幅提升零件的疲劳寿命。设计过程中需要重点关注几个核心参数的匹配：

　　一是球头的球面半径需要和配套球碗的半径完全一致，保证接触面积不低于球面投影面积的70%，避免局部接触应力过大导致球面压溃变形；二是螺纹的精度等级需要适配调节螺母的副，既不能间隙过大导致调节时滑块上下窜动，也不能间隙过小导致调节卡滞，尤其是在冲压作业后零件温度升高的工况下，要保证螺纹副仍能灵活转动；三是过渡轴肩的圆角半径需要足够大，减少应力集中，这个位置是螺杆受拉时的应力集中高发区，过小的圆角很容易在反复冲压载荷下出现疲劳裂纹。在日常设备维护中，这个部件需要定期检查球面的磨损情况，当球面出现点蚀、拉伤时要及时更换，同时定期补充润滑脂，避免干摩擦导致球面抱死，失去自适应偏载的作用，螺纹段也要定期清理冲压产生的铁屑、油污残渣，涂抹润滑脂保证调节顺畅，避免铁屑嵌入螺纹牙型导致调节卡滞、螺纹牙损坏。
