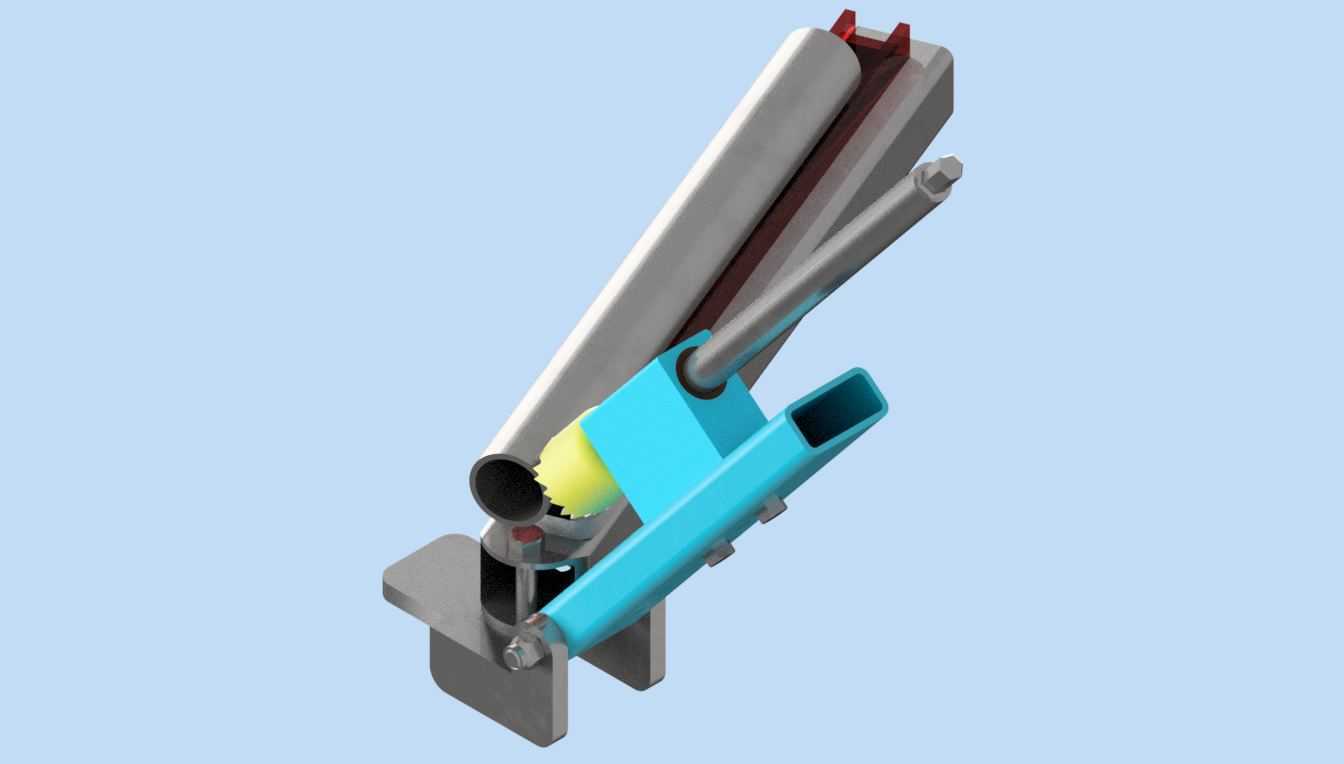

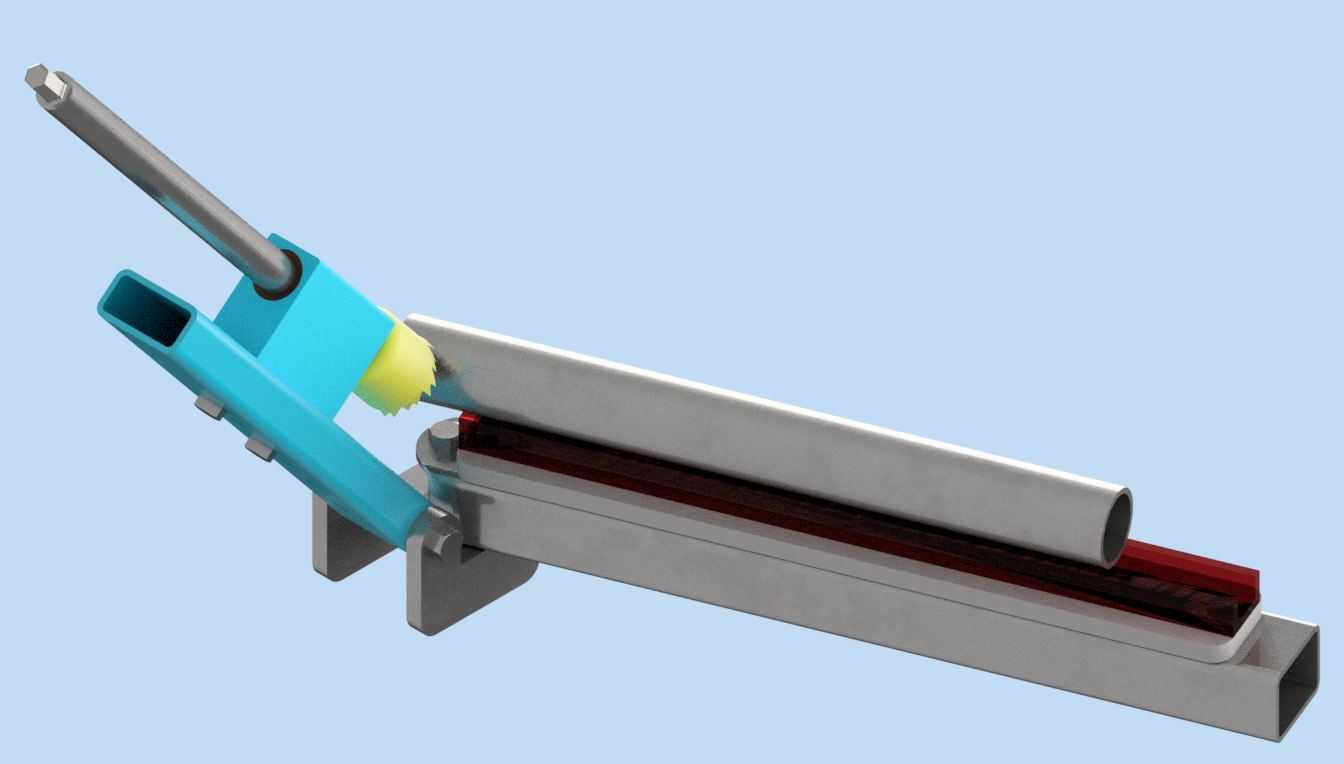

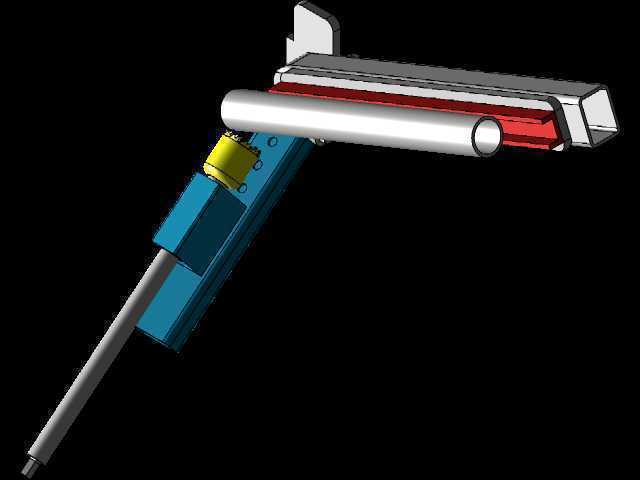

家用管状槽口夹持加工装置结构设计

　　在日常家用管材维修、小型DIY管材加工场景中，常遇到圆管、薄壁方管需要开设槽口的作业需求，这类作业往往不需要大型工业切槽设备，却对夹持定位的稳定性、切口的规整度有明确要求，这款管槽口作业装置正是针对这类零散家用加工场景开发的手动作业结构。从实际使用场景来看，家庭场景下的管材加工多集中在水电改造、小型置物架搭建、园艺管材裁切等场景，作业管材直径多集中在10mm-50mm区间，壁厚普遍不超过3mm，作业空间多为阳台、车库等狭小区域，不需要外接动力源的手动结构更适配这类使用环境。装置的核心功能围绕管材槽口加工的全流程需求设计，底部的L型支撑座可直接放置在平整工作台面，依靠自身重量与作业时的下压力保持稳定，不需要额外螺栓固定，

　　适配家庭场景下临时作业的快速部署需求。夹持部分采用V型定位块配合可调压臂结构，V型块的夹角设计为90度，可兼容圆管、方管两种常见家用管材的定位，压臂通过铰接轴与主体支架连接，端部的锁紧旋钮可根据管材外径快速调整压紧行程，压合面贴有防滑橡胶垫，既可以避免薄壁管材被压痕变形，又能防止加工过程中管材转动偏移。切削导向部分采用斜置的导轨滑块结构，滑块上预留了标准手工锯条、小型旋转打磨头的安装位，导轨的倾斜角度经过反复验证，刚好匹配槽口加工时的进刀角度，作业时只需推动滑块沿导轨进给，即可开出规整的斜向槽口，不需要额外划线找正，降低了非专业用户的操作门槛。从设计思路层面，整个结构优先考虑家用场景的易用性与安全性，

　　所有外露的铰接位置都做了圆角处理，没有尖锐突出的棱边，避免作业时磕碰划伤；操作力臂的长度经过优化，单手即可完成压紧锁紧与进刀操作，不需要借助额外加力杆，适配普通用户的操作力度。装置的整体外形尺寸控制在300mm150mm200mm以内，收纳时可将压臂、导轨部分折叠贴合到底座上，整体占用空间不超过一本A4词典的大小，可直接放入家用工具箱收纳，不会占用过多储物空间。安装边界方面，装置底部支撑面的四个角做了防滑橡胶垫设计，放置在木质、瓷砖、金属等常见家用工作台面时都能保持足够的静摩擦力，作业时的最大允许进给力不超过150N，完全在普通成年人的手部施力范围内，不会因为用力过大导致装置侧翻。结构上的受力部件均采用普通碳钢材质，

　　导向部分的配合面做了简单的打磨润滑处理，不需要高精度加工即可实现顺畅的进给动作，用户甚至可以根据三维模型自行切割板材焊接制作，不需要复杂的机加工设备。在实际作业过程中，用户只需将待加工管材放置到V型定位块上，调整管材伸出长度对准切削位置，扳动压臂锁紧管材，随后将切削工具安装到滑块上，沿导轨匀速推进即可完成槽口加工，整个过程不需要复杂的调试，单次槽口加工时间可控制在1分钟以内，相比手持管材直接锯切的方式，槽口的直线度、位置精度都有明显提升，也能避免手持加工时容易出现的锯条打滑、伤手等安全问题。针对薄壁管材容易夹变形的问题，压臂的压紧力可通过端部旋钮无级调整，用户可根据管材壁厚灵活调整压紧力度，对于PVC、PPR这类塑料管材，还可以在压合面垫上薄胶皮进一步分散压力，避免管材被夹裂。整个结构没有复杂的传动部件，日常维护只需定期在铰接轴、导轨配合面涂抹少量润滑脂即可，长期使用也不容易出现故障，完全适配家用工具低频率、长周期的使用特性。
