涡轮泵转子结构三维设计模型

项目分类:泵 发布时间:2022-01-29 ID:522388

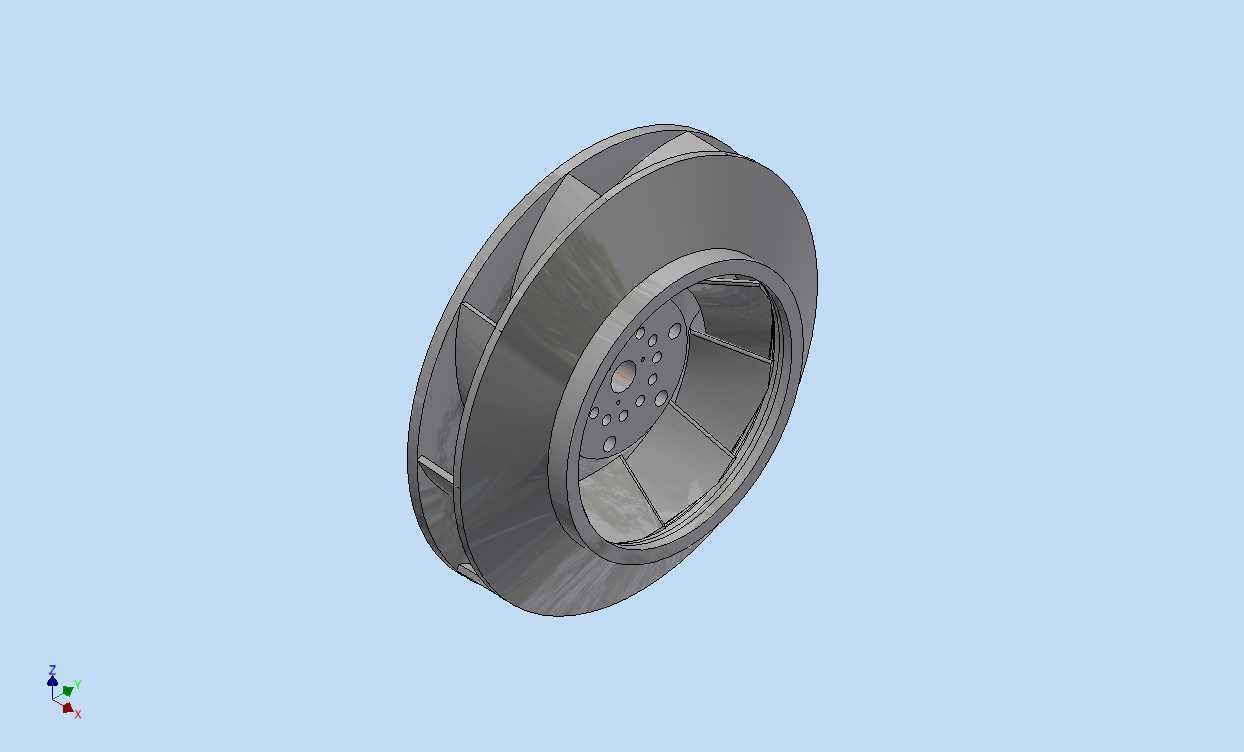

  • 涡轮泵转子结构三维设计模型

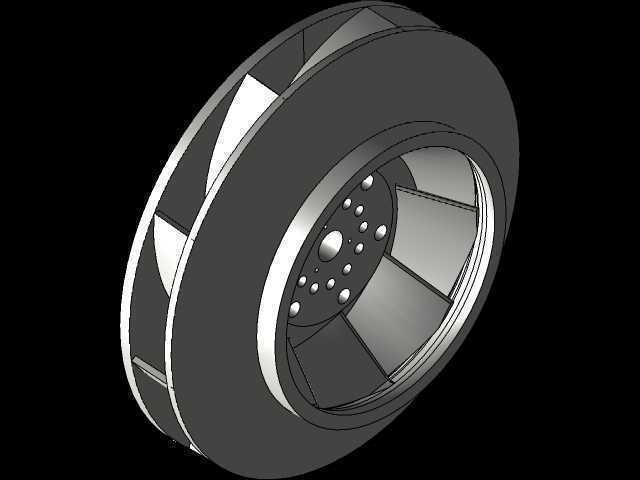

  • 涡轮泵转子结构三维设计模型

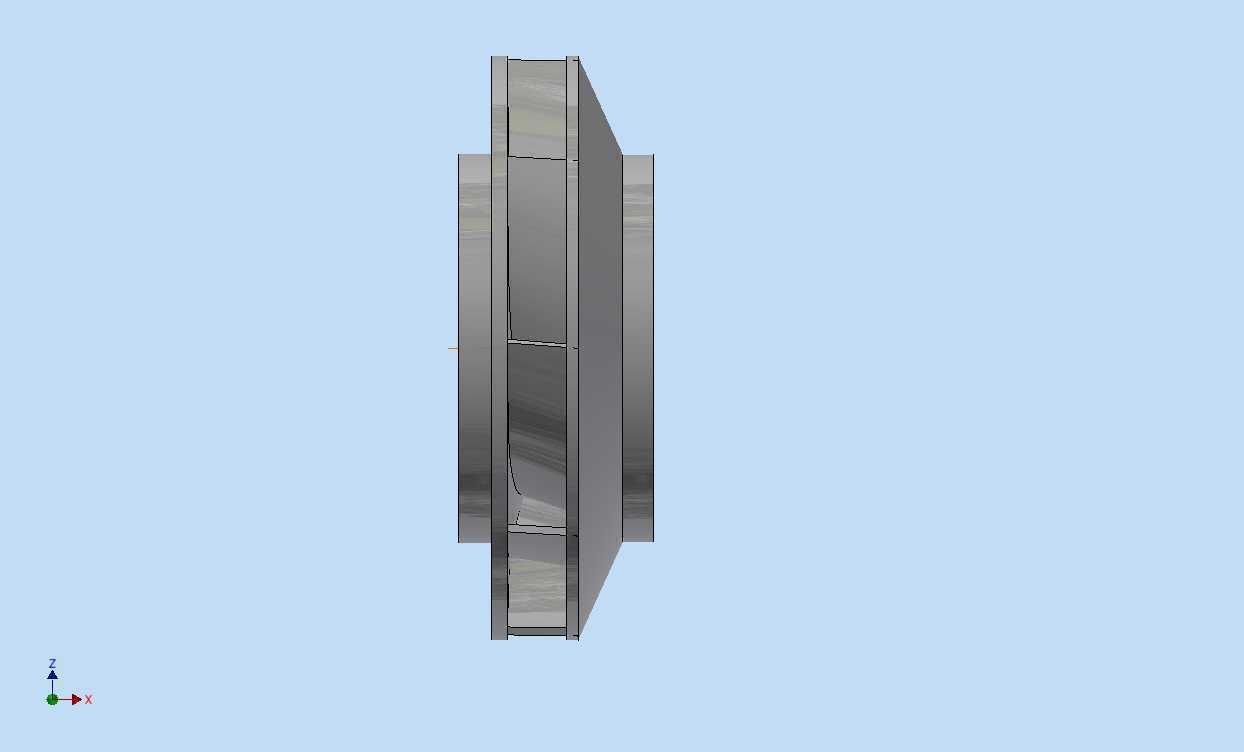

  • 涡轮泵转子结构三维设计模型

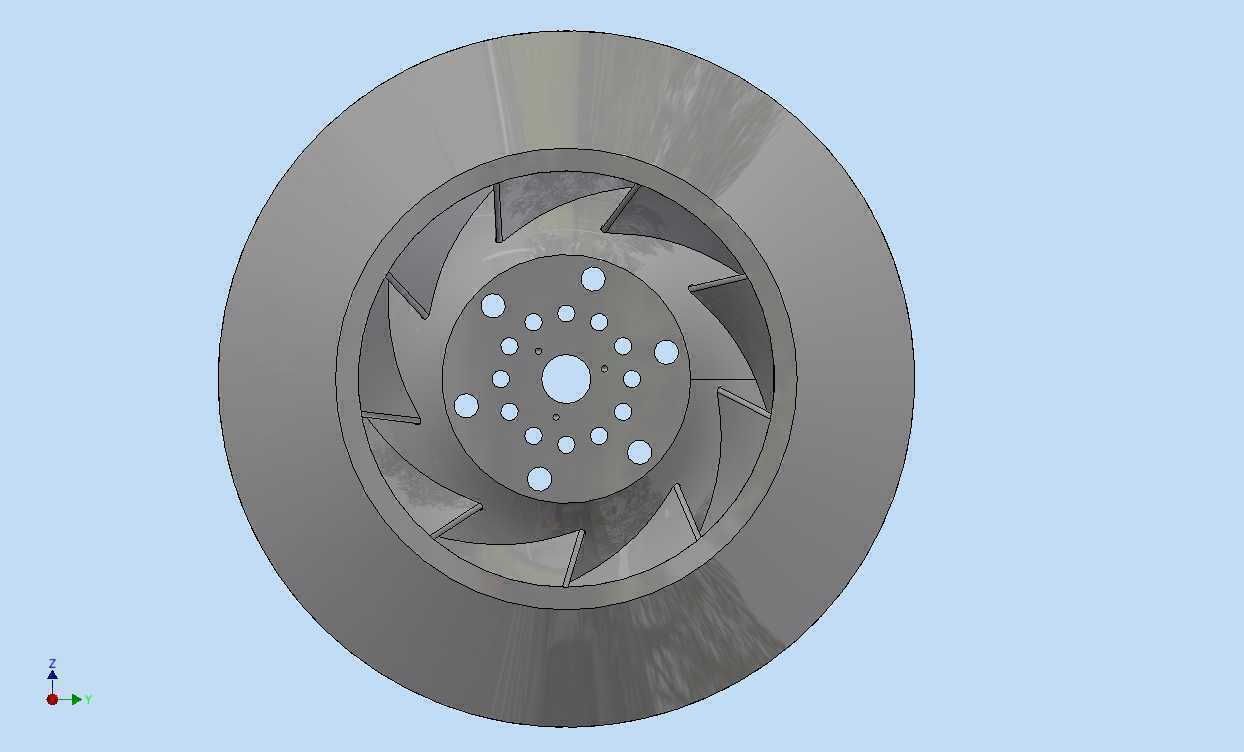

  • 涡轮泵转子结构三维设计模型

  在分布式能源发电、小型流体输送系统的实际工程场景中,涡轮泵转子是实现能量转换的核心运动部件,其结构合理性直接决定整套机组的运行效率与振动稳定性。该转子采用后弯式闭式叶轮与轮毂一体化的结构设计,叶片沿轮毂周向均匀分布,流道型线经过平滑过渡处理,能够在流体介质流经叶轮流道时,将流体的动能与压力能高效转化为转子旋转的机械能,当与发电机轴系直连时,可直接驱动发电机转子完成电磁感应发电过程,适配小型水力回收、工业余压利用等对安装空间有严格限制的场景。从结构设计逻辑来看,叶轮外缘设置有连续的轮盖结构,可减少流体在叶片顶端的泄漏损失,相比开式叶轮结构,闭式结构在输送洁净无大颗粒杂质的流体介质时,容积效率可提升8%到12%,

  同时能降低叶片边缘的流体扰动带来的高频振动。轮毂中心设置有与动力输出轴配合的定位轴孔,轴孔周边均匀分布多组不同直径的通孔,其中大直径孔用于穿装连接螺栓,实现转子与转轴法兰的刚性固定,小直径孔为动平衡校正工艺孔,可在转子完成初加工后,通过在对应孔位加装平衡配重块,将转子的动平衡精度等级控制在G2.5级以内,满足高转速运行的平衡要求。在安装边界层面,该转子的轴向尺寸与径向尺寸经过匹配优化,可直接适配常规蜗壳式涡轮泵的腔体空间,安装时需保证转子端面与泵腔密封环的轴向间隙控制在0.2mm到0.5mm之间,间隙过小易在运行受热膨胀后出现摩擦卡滞,间隙过大则会导致流体回流损失增大。叶片的进口安装角与出口安装角经过匹配计算,

  适配常规工况下的流体入流角度,可减少流体冲击叶片入口造成的水力损失,叶片与轮毂、轮盖的连接位置均做了圆角过渡处理,避免应力集中导致的结构疲劳失效,在长期变工况运行条件下,可有效降低连接位置的裂纹萌生概率。实际选型应用时,该转子可匹配功率段在10kW到30kW之间的发电机组,额定转速适配1500rpm到3000rpm的运行区间,安装时需配合对应规格的机械密封件,防止泵腔内流体沿转轴位置泄漏,同时转轴与中心轴孔的配合公差需选取H7/k6的过渡配合,既保证运行时的同轴度要求,也便于后期检修时的拆装作业。在三维建模过程中,该转子的叶片型面采用曲面放样方式生成,所有曲面连接处均做了曲率连续处理,可直接导入流体仿真软件进行流场分析,也可导入结构仿真模块校核不同转速下的应力分布与形变情况,为后续的工艺加工、性能优化提供精准的数字模型基础。
