多孔带耳异形法兰式机械连接构件

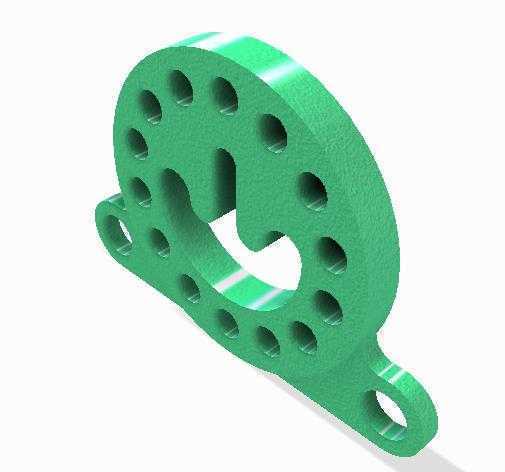

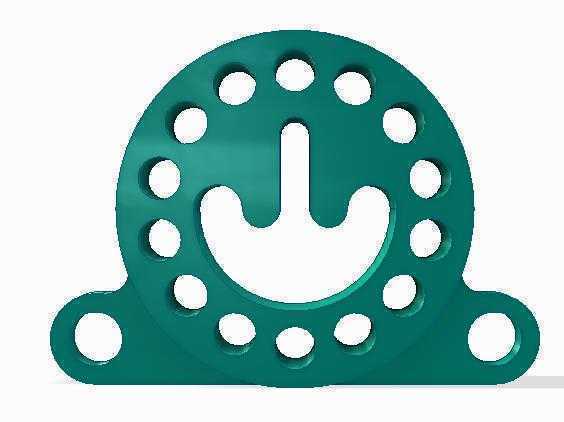

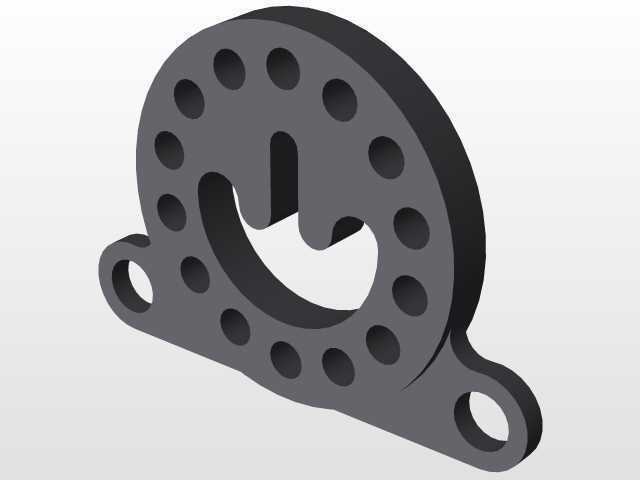

　　这类带双侧安装耳的多孔异形盘状构件，常见于中小型动力传输单元的端侧连接工位，多数配套在间歇传动机构、小型凸轮分割器的输出端封盖位置，也可作为气动执行元件的端盖连接座使用，承担壳体封挡、传动件轴向定位、外接附件安装基准的多重作用。从结构设计逻辑来看，主体采用半圆弧盘式主体搭配双侧延伸安装耳的布局，并非规则整圆结构，是为了适配安装空间受限的设备内腔——在部分紧凑型自动化装配工位的执行模组里，整圆形法兰会挤占周边传感器、气路接头的布置空间，切去非受力侧的多余结构后，既能保留核心连接强度，又能给周边配套元件留出安装间隙。盘面上沿周向均匀排布的多组通孔，并非全部用于螺栓紧固，其中靠近外缘的等径小孔是端盖与主壳体的连接过孔，

　　孔径匹配常规内六角圆柱头螺栓的穿装需求，孔位的节圆直径经过公差匹配，保证与壳体端面的螺纹孔同轴度控制在0.02mm以内，避免装配后出现端面贴合不严、密封失效的问题。盘面中部的异形镂空型腔，是为了避让内部传动件的运动轨迹——比如配套的偏心凸轮、摆臂滚子在运转时会有一定的回转摆动空间，型腔的轮廓完全匹配运动件的外包络轨迹，单边预留1.5mm的安全间隙，既不会出现运动干涉，又能尽可能缩小端盖的整体体积，减少材料占用。双侧延伸的安装耳上各设置一个独立安装孔，这两个孔位的作用和盘面周向的连接孔不同，主要用于外接辅助附件，比如安装行程触发挡片、传感器固定支架、气路管线固定座等，安装耳的厚度比主体盘面薄2mm，

　　是因为附件安装的受力远小于主体连接的受力，减薄处理可以在不影响结构强度的前提下降低零件整体重量，同时减少压铸或机加工过程中的材料损耗。从安装边界来看，这类构件的装配基准面为盘面的后侧贴合端面，该端面的平面度要求控制在0.01mm以内，表面粗糙度达到Ra1.6，保证和壳体端面贴合后无明显缝隙，若配套有密封要求的工位，可在端面开设密封槽加装O型密封圈，避免内腔润滑脂渗漏或外界粉尘进入。两个安装耳的孔位中心距是核心安装尺寸，设计时需要和配套模组的支架安装孔位严格匹配，孔内可加装铜套提升耐磨性能，适应需要频繁拆装附件的使用场景。实际应用中，这类构件不会作为独立承载件使用，所有受力均通过周向连接螺栓传递到主壳体上，

　　因此设计时对盘面的厚度进行了优化，在螺栓连接位做了局部加厚的凸台处理，避免螺栓锁紧时盘面出现应力变形，而非连接区域则适当减薄，兼顾强度与轻量化需求。周向孔位的数量设置为16个，是为了适配不同角度的安装调整需求，装配时可根据实际管路、走线的方向选择对应的孔位锁紧，不需要额外加工定制孔位，提升了零件的通用适配性。中部异形型腔的边缘做了R2的圆角过渡，避免应力集中导致的盘面开裂，尤其是在设备启停有冲击载荷的工况下，圆角处理可以大幅降低型腔边缘的应力集中系数，提升零件的疲劳寿命。零件的材质选择上，若用于常规工业环境可采用压铸铝合金成型，重量轻且加工成本低，若用于有腐蚀环境的工位则可采用304不锈钢精密铸造，表面做钝化处理提升抗腐蚀能力。装配过程中需要注意，周向连接螺栓的锁紧要采用对角分次锁紧的方式，避免单次单侧锁紧导致盘面翘曲，影响端面贴合精度，安装耳上的附件固定螺栓锁紧扭矩不宜过大，避免安装耳出现断裂变形。这类结构的构件在轻工自动化设备、小型包装机械、食品加工输送线的传动模组中应用十分广泛，相比标准圆形法兰，其异形结构的空间利用率更高，适配紧凑型设备的设计需求，同时预留的多组安装孔位也给后续设备改造、附件加装留出了足够的调整空间，不需要重新设计加工端盖零件，降低了设备迭代改造成本。
