带侧装基座的立式轴套连接构件

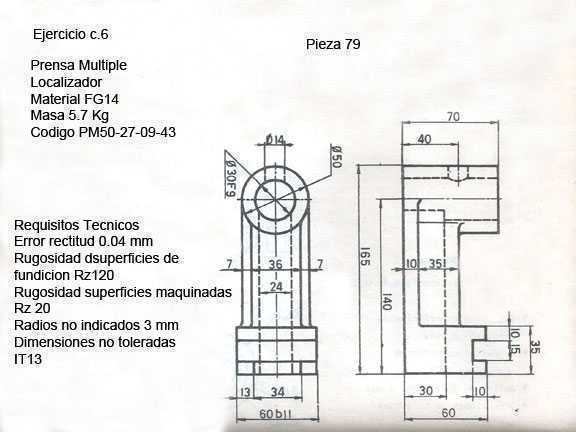

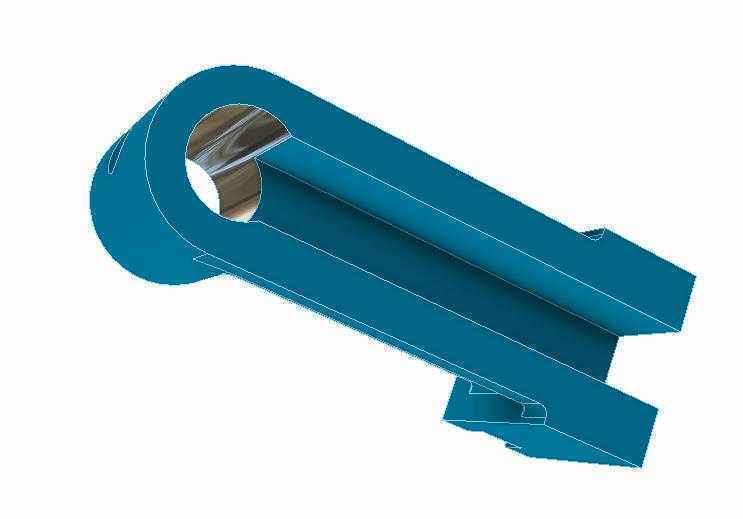

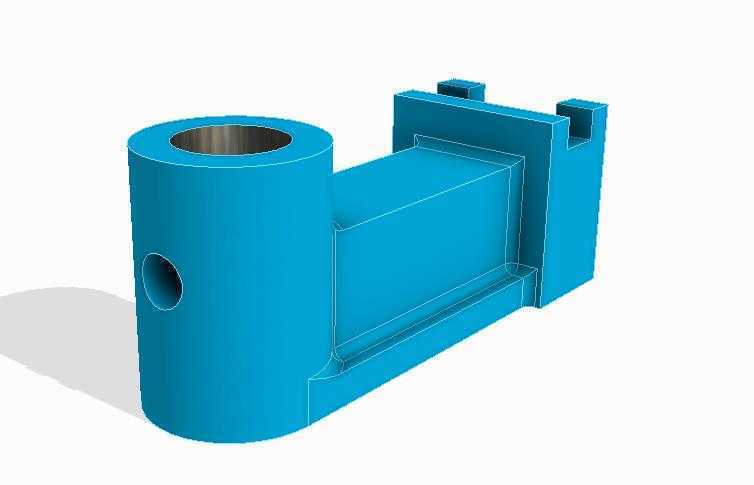

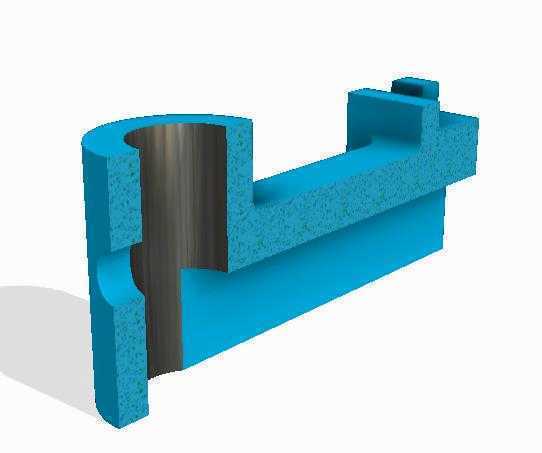

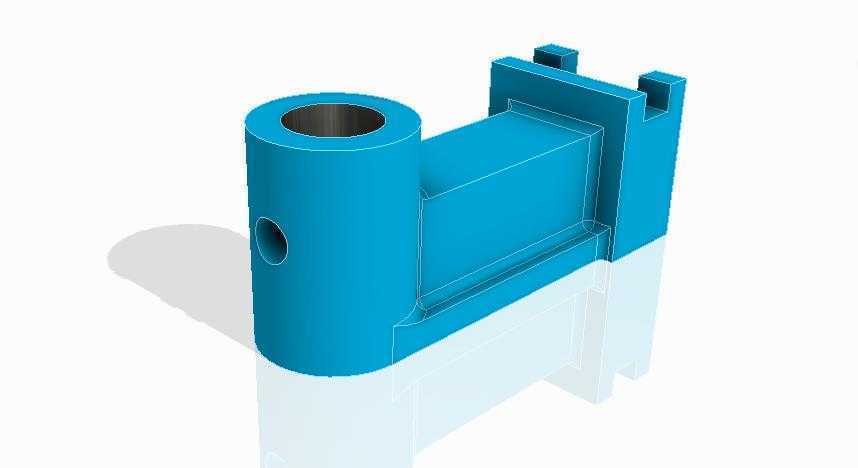

　　在轻工自动化生产线、小型物料输送设备以及专用工装夹具的传动端布局里，这类带侧装基座的立式轴套构件是很常见的支撑类零件，它的核心作用是为穿入其中的往复运动轴、旋转销轴提供稳定的径向支撑，同时通过侧方的一体化基座直接和设备的安装面板、型材框架完成固定，省去额外设计转接支架的工序，能有效压缩设备装配时的零件数量，减少累计装配误差。从结构设计逻辑来看，主体的立式圆筒部分是核心的功能承载区，内壁的加工精度直接决定了配套轴件的运动顺畅度，设计时需要根据配套轴的直径预留合理的配合间隙，若用于旋转销轴场景通常选择基孔制间隙配合，若用于需要一定定位精度的往复导杆场景则要适当收紧配合公差，同时圆筒侧壁开设的径向通孔是为了安装紧定螺钉，

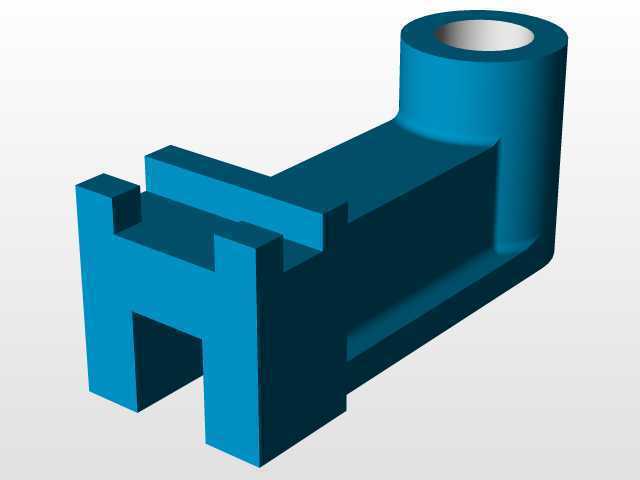

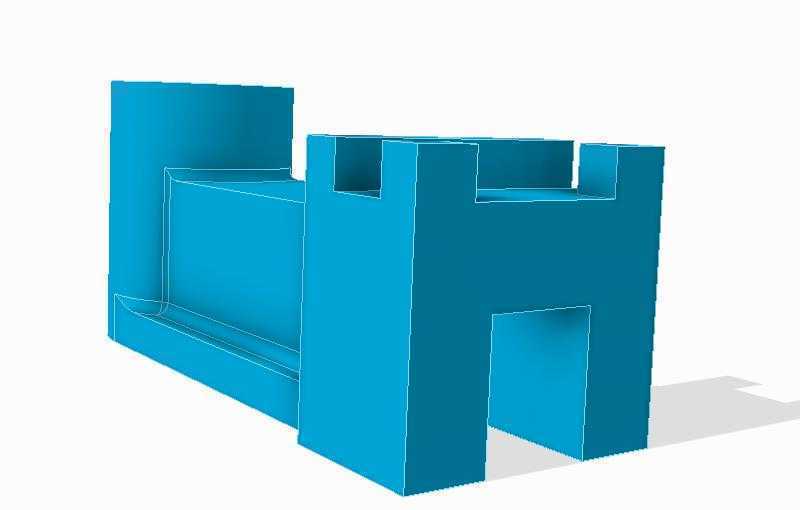

　　用来锁定穿入筒内的轴件轴向位置，避免设备运行过程中轴件出现窜动移位。侧方延伸的块状基座是安装定位的核心结构，和立式圆筒采用一体化成型设计，衔接位置做了圆弧过渡处理，避免直角应力集中导致零件在受交变载荷时出现开裂，基座顶端的两个凸起卡爪结构，是为了和安装面板上预先加工的卡槽配合，安装时可以先将卡爪卡入卡槽完成预定位，不需要操作人员全程手扶零件就能拧入固定螺栓，大幅提升现场装配的效率，基座的底面设计为平整的安装贴合面，能和安装基准面完全贴合，保证立式圆筒的轴线和安装面的垂直度符合设计要求，避免轴件安装后出现偏载，加剧轴套内壁的磨损。从安装边界的角度考量，这类零件在布局时需要预留足够的操作空间，尤其是侧壁紧定螺钉的安装位置，

　　要保证螺丝刀或者内六角扳手能顺利伸入完成锁紧操作，同时立式圆筒的上端面要和上方的传动部件预留3到5毫米的间隙，避免设备运行时的振动导致运动部件和轴套端面发生剐蹭；基座部分的安装孔位间距需要和配套型材的槽距或者面板的安装孔位严格匹配，若用于有振动的设备场景，还需要在基座贴合面增加薄橡胶减震垫，降低振动传递到轴套部位的幅度，延长零件的使用寿命。在实际工况适配中，这类构件如果用于低速轻载的场景，可以选用工程塑料材质直接注塑成型，能降低生产成本同时具备自润滑特性，不需要额外添加润滑油就能满足使用需求；如果用于中载或者有一定冲击载荷的场景，则需要选用45号钢或者铝合金材质加工，钢制零件的内壁可以做淬火处理提升耐磨性能，

　　铝合金材质则可以做阳极氧化处理，提升表面硬度的同时具备较好的防锈能力，适配潮湿工况下的使用需求。很多刚入行的结构设计人员在绘制这类零件时，容易忽略衔接位置的圆角处理，直接做直角衔接，在零件受侧向载荷的时候，直角位置会出现明显的应力集中，长时间运行很容易出现断裂问题，同时也容易忽略基座底面的平面度要求，如果底面平面度超差，零件安装后会出现倾斜，导致穿入的轴件和轴套内壁出现偏磨，不仅会大幅缩短零件的使用寿命，还会导致配套的传动机构出现卡滞、运行阻力增大的问题。另外在三维建模过程中，需要重点校验圆筒内壁和侧方基座的位置度，保证圆筒轴线和基座安装面的垂直度公差在合理范围内，同时要预留合理的加工余量，尤其是内壁的配合面，需要给后续的机加工工序留出足够的余量，避免毛坯成型后尺寸超差无法满足装配要求。这类零件虽然结构不算复杂，但在小型自动化设备里的应用频次很高，其设计合理性直接影响整套传动机构的运行稳定性，设计时需要结合实际的载荷大小、运动速度、安装空间等多方面因素综合考量，不能直接照搬相似零件的尺寸参数，要根据具体的使用场景做针对性的调整，比如在需要频繁拆装轴件的场景，可以在轴套内壁开设油槽，定期加注润滑脂降低磨损，在有防尘需求的场景，可以在圆筒的上下两端加装防尘密封圈，避免外界的粉尘、碎屑进入轴套内壁，刮伤配合面影响运动精度。
