轮式农林作物施药喷雾作业机器人

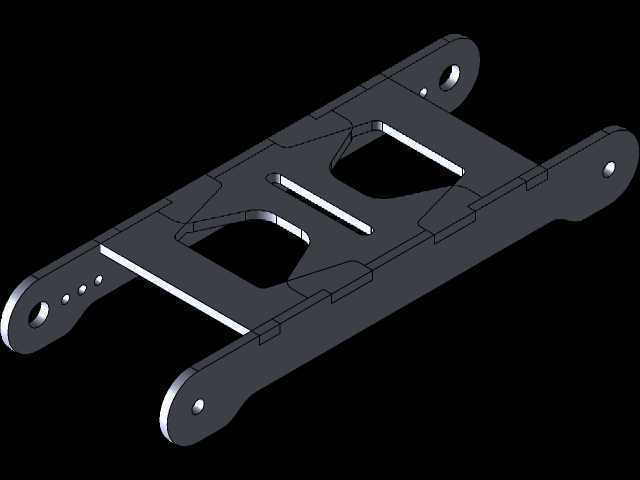

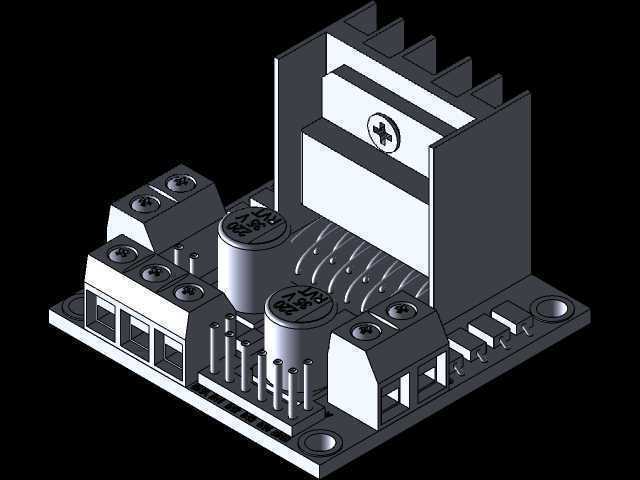

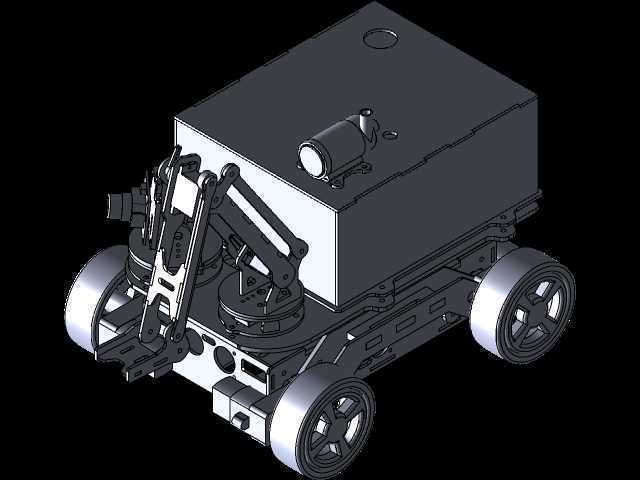

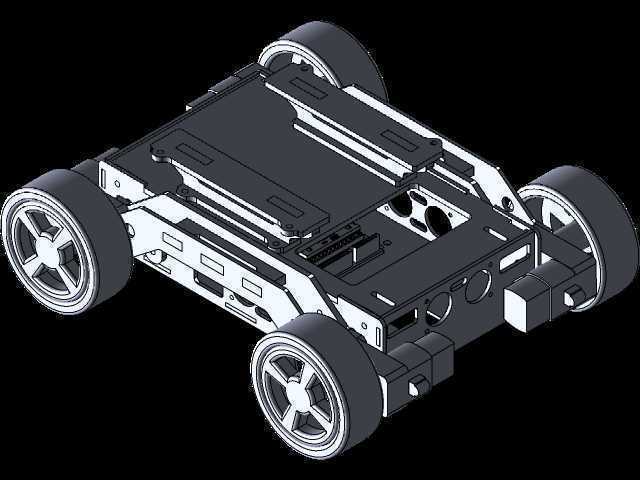

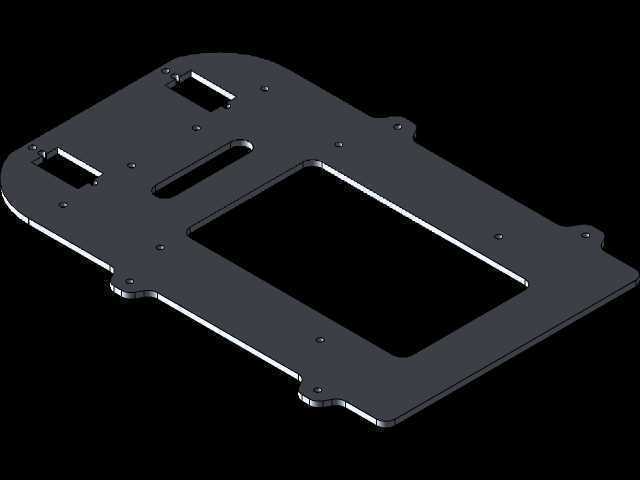

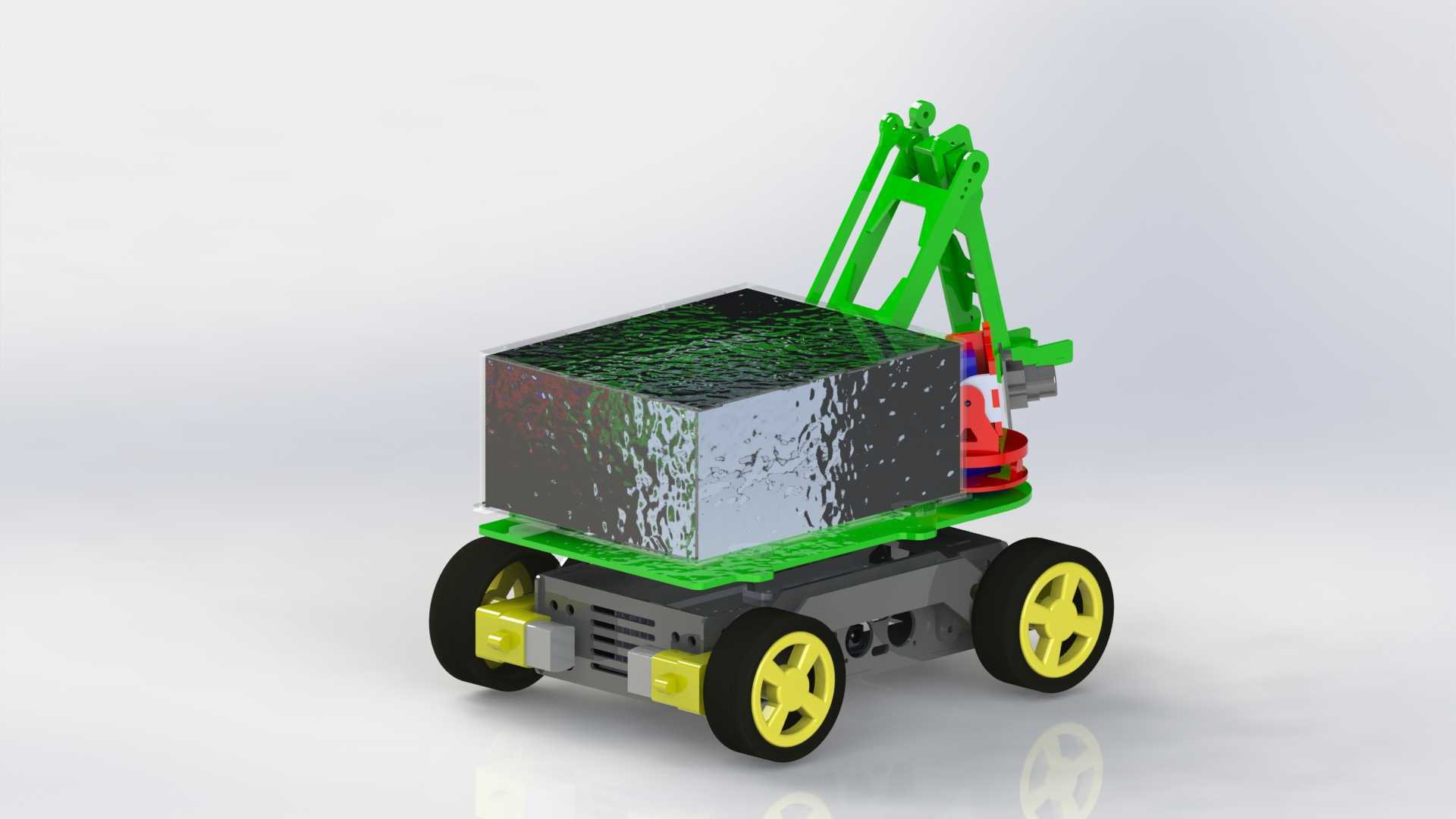

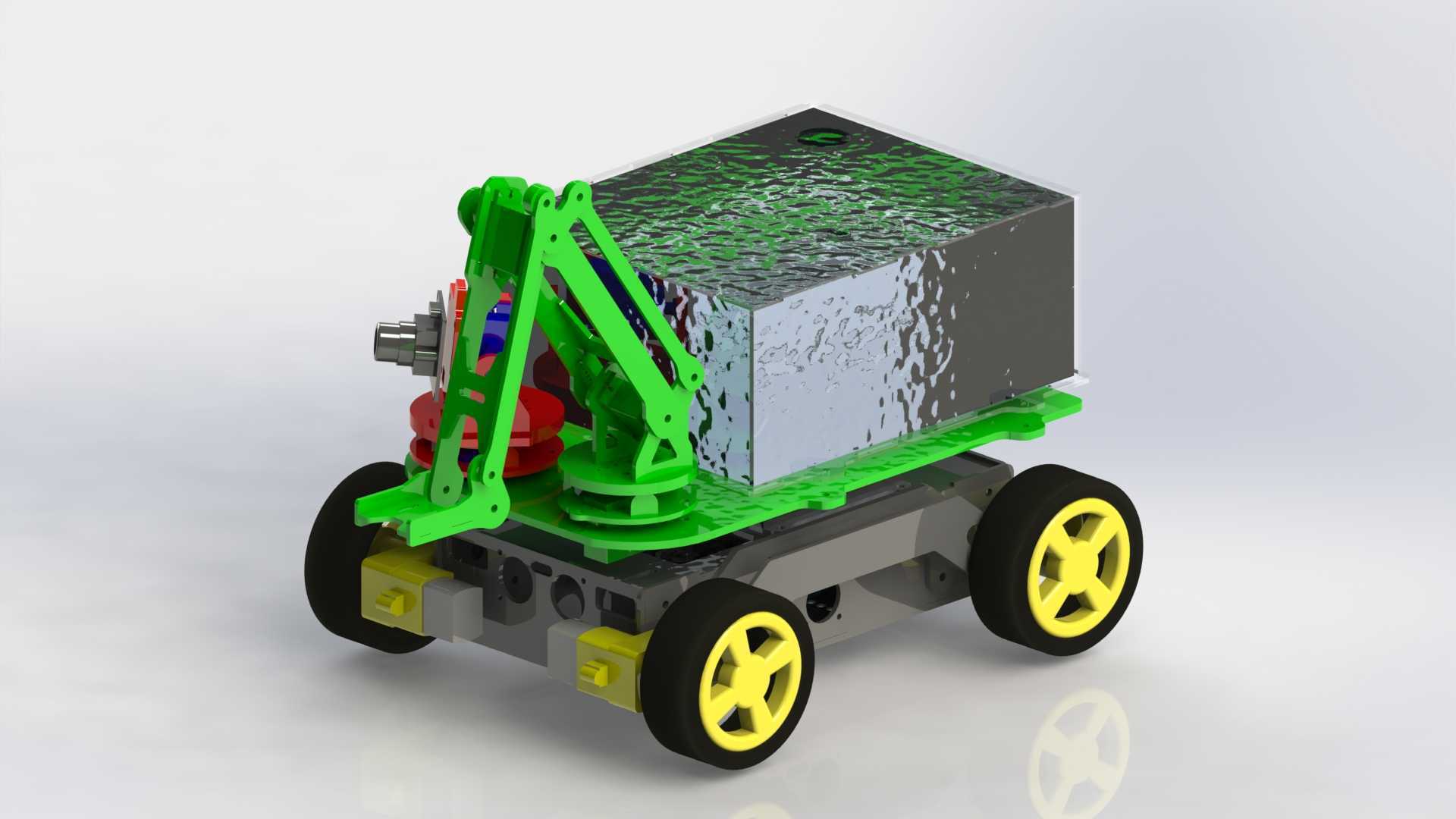

　　这款轮式喷雾作业设备主要面向设施农业、露天苗圃、低矮经济作物种植区的植保作业场景，可替代人工完成常规药剂喷施、叶面肥追施、环境消杀类作业，解决传统人工施药劳动强度大、药剂暴露风险高、作业均匀度难控制的实际问题。从结构布局来看，整机采用轮式移动底盘加上部作业单元的分层设计，底盘部分预留了足够的电池仓、控制模块安装空间，四轮布局兼顾了硬质铺装路面、松软种植垄间的通行能力，轮距参数适配多数常规作物种植的垄宽边界，避免作业过程中碾压作物根系。上部的药箱单元采用大容积方正结构设计，最大化利用底盘上部的安装空间，减少整机横向外廓尺寸，药箱表面的纹理结构兼顾了结构加强与液位观测的辅助作用，药箱底部与底盘安装面之间预留了管路排布、泵体安装的间隙，

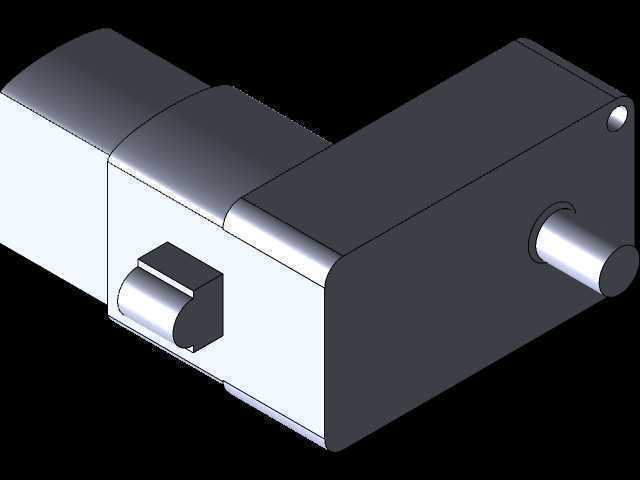

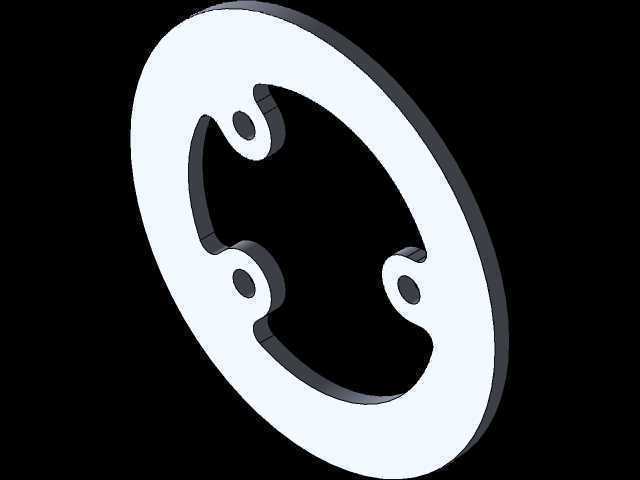

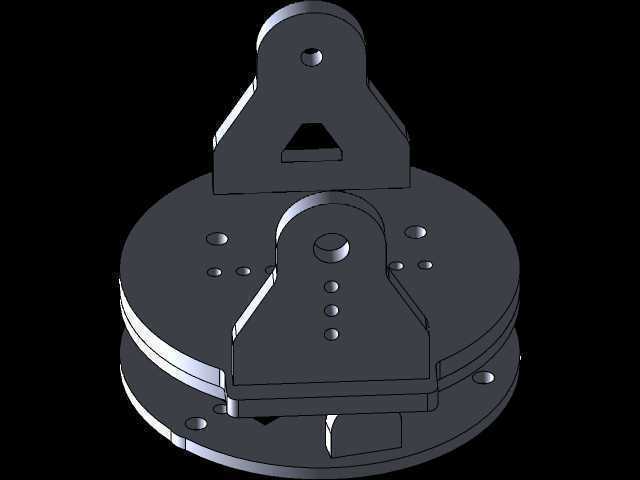

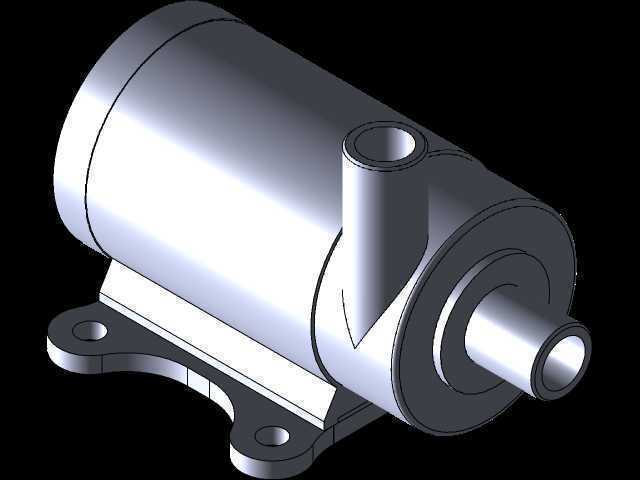

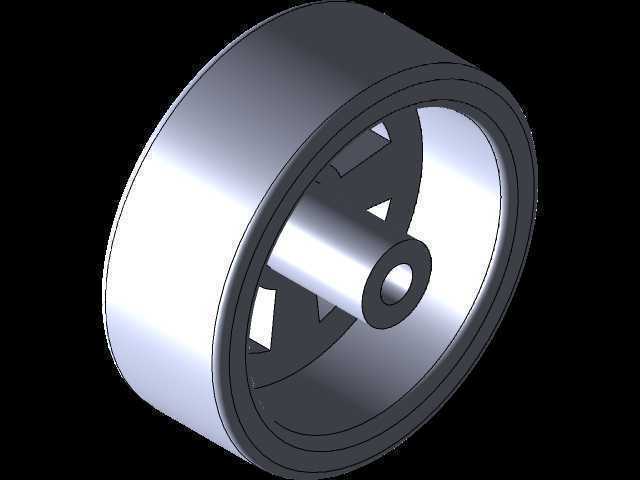

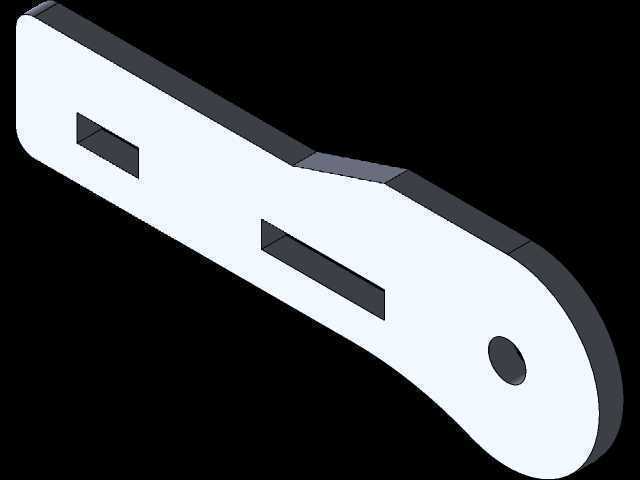

　　方便后期维护时拆装管路、更换施药泵体。侧置的折叠式喷臂采用多关节铰接结构，非作业状态下可收拢贴合在药箱侧面，降低整机转运时的宽度尺寸，作业时可根据作物冠幅高度调整伸展角度与喷射高度，喷臂末端的喷头安装位预留了通用接口，可根据施药需求更换不同雾化等级的喷头，适配不同作物的喷施要求。设计过程中优先考虑了整机的重心匹配，将重量占比较大的药箱布置在底盘中心区域，电池、控制模块等配重单元对称布置在底盘两侧，避免药箱液位变化时整机出现重心偏移，提升坡地、不平整路面作业时的稳定性。底盘的驱动轮采用大摩擦力橡胶胎面，轮毂结构做了轻量化镂空设计，既保证轮部结构强度，又降低了行走机构的转动惯量，减少驱动电机的负载损耗。

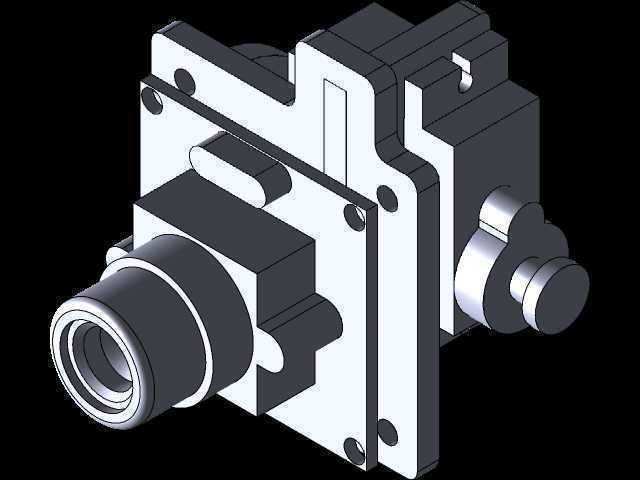

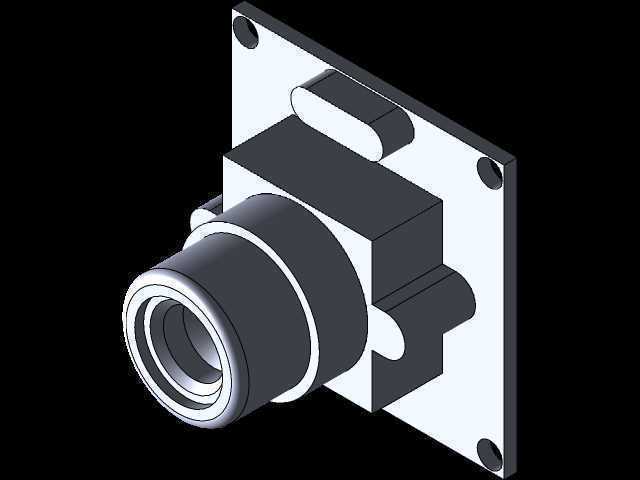

　　前部预留的传感器安装位可根据需求加装避障雷达、作物冠层识别模块，拓展自动路径行走、变量施药的功能，不需要对原有底盘结构做大规模改动。施药管路沿喷臂铰接轴内部走线，避免作业过程中管路被作物枝条剐蹭拉扯，管路接头全部采用快插式结构，日常排查堵塞、更换密封件时不需要复杂工具即可完成操作。整机的安装边界充分考虑了设施农业的通行限制，收拢状态下的高度、宽度参数可适配多数温室大棚的出入口尺寸，不需要额外拆卸部件即可完成不同作业区块的转场。喷臂的摆动关节处设置了阻尼定位结构，作业过程中不会因为机身振动出现喷臂角度偏移，保证喷施幅宽的稳定性。药箱加注口布置在顶部靠后位置，加注药剂时不需要攀爬机身，站在地面即可完成加注操作，加注口周围设置了导流围堰，

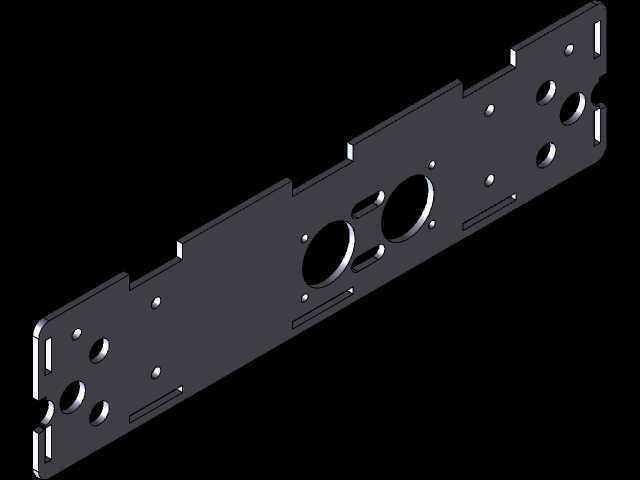

　　避免加注时药剂溢出流到机身表面腐蚀结构件。底盘下部预留了足够的离地间隙，可顺利通过种植区的田埂、浅沟障碍，不会出现底盘托底卡滞的情况。从建模逻辑来看，各部件的装配关系完全按照实际生产的装配顺序搭建，底盘车架作为基础承载件，先安装行走轮组、驱动单元，再向上安装药箱支架、药箱本体，最后装配喷臂总成、管路系统，各连接部位的紧固件安装位都做了对应避让，实际生产时可直接参考模型完成工装定位，减少试制阶段的结构干涉调整工作量。
