蜗壳式离心泵流体过流部件结构设计

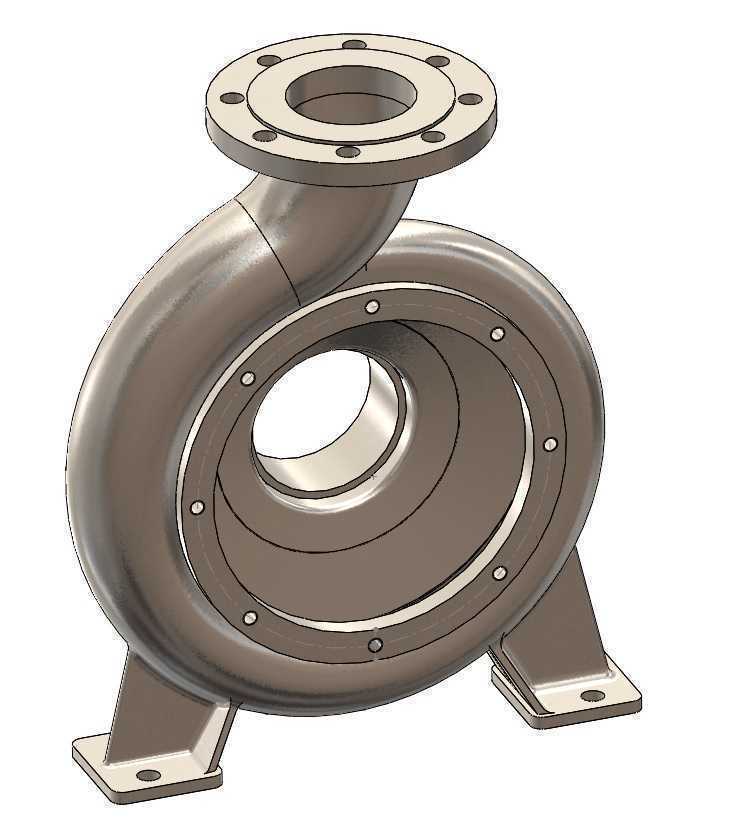

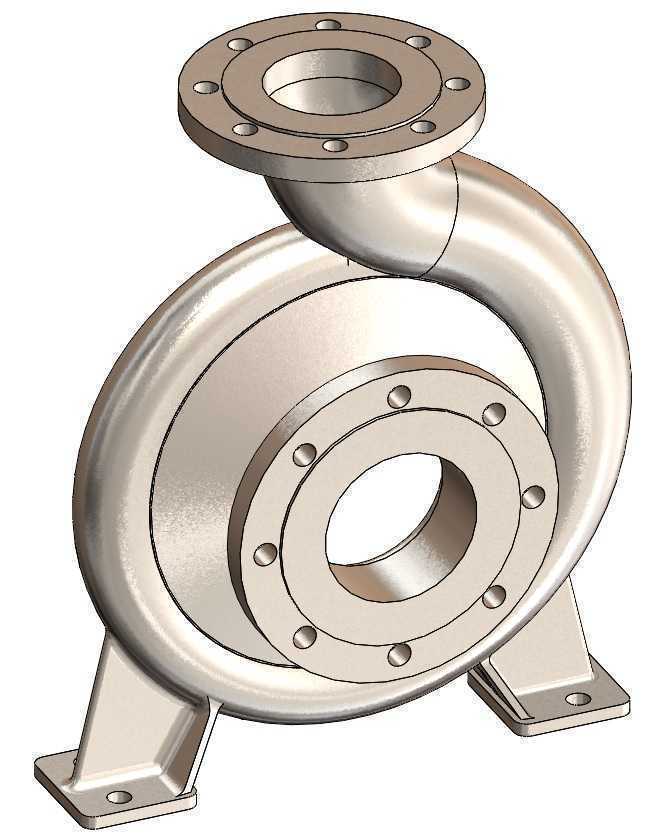

　　该结构为离心泵核心过流承压部件蜗壳泵体，是单级悬臂式离心泵实现流体动能向压能转换的关键构件，广泛应用于市政供水、暖通循环、化工介质输送、农田排灌、工业冷却循环等场景中，承担着收集叶轮甩出的高速流体、将流体的旋转动能逐步转化为静压能，同时将流体平稳导向出口管路的核心作用。从结构设计逻辑来看，该泵体采用螺旋形蜗室结构，蜗室断面沿叶轮旋转方向逐步扩大，能够匹配叶轮出口处流体的流量分布规律，减少流道内的涡流损失与水力冲击，相比环形蜗室在额定工况下的水力效率可提升4%-7%，适配中低比转速离心泵的运行特性。泵体进出口均采用凸面带颈法兰结构，法兰端面的密封水线结构可适配非金属垫片或金属缠绕垫片，满足不同压力等级下的静密封要求，

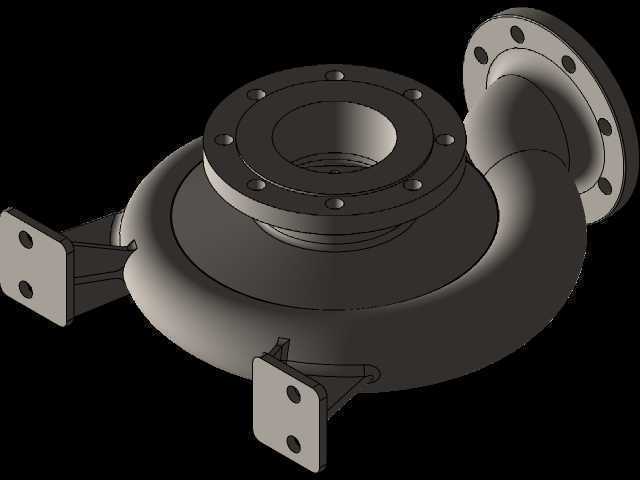

　　进出口法兰的螺栓孔采用跨中布置方式，可避免安装时螺栓与管路法兰的对位偏差，同时法兰颈的过渡圆角经过应力优化，可降低承压时的应力集中系数，在1.6MPa公称压力下的静强度安全系数不低于4.0。泵体底部设置的两个支脚为安装承重结构，支脚底面加工有安装定位平面，预留的螺栓通孔可将泵体直接固定在公用底座或混凝土基础上，支脚与蜗壳本体的连接部位采用大圆弧过渡，可避免铸造过程中出现缩松、冷隔等缺陷，同时承受泵组运行时的振动载荷与管路传递的附加载荷，支脚的安装孔距经过标准化匹配，可适配同机座号的标准泵组安装尺寸，减少现场安装的适配工作量。流道设计层面，蜗壳的隔舌部位采用了符合水力设计要求的安放角与圆角半径，隔舌与叶轮外径的间隙控制在合理区间，

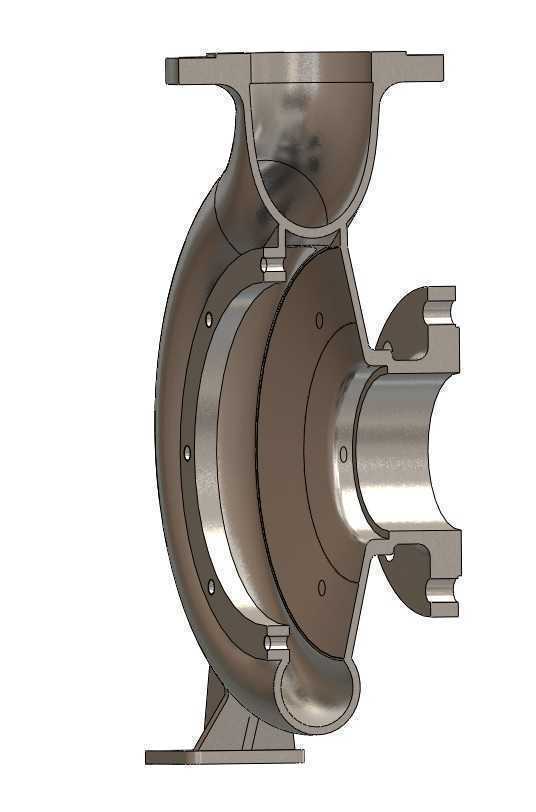

　　既能够减少流体在隔舌处的冲击损失，也可避免间隙过小引发的压力脉动与运行噪声，同时防止大颗粒杂质进入隔舌间隙造成卡滞。出口流道采用渐扩式弯管结构，从蜗室出口到法兰端面的扩散角控制在8°-12°之间，可在尽可能短的轴向距离内实现流体动能的高效转换，同时避免扩散角过大引发的流道脱流损失。从加工与工艺适配角度，该泵体的结构适配砂型铸造工艺，所有壁厚保持均匀过渡，最小壁厚满足铸件充型要求，无孤立的厚大断面，可有效降低铸造残余应力；流道表面的粗糙度要求控制在Ra6.3以下，减少流体沿程摩擦阻力，泵体与泵盖配合的止口部位设置有密封槽，可适配O型密封圈实现腔体的静密封，防止高压流体泄漏。在安装边界层面，该泵体的进口法兰轴线与出口法兰轴线呈垂直布置，

　　进口沿轴向正对叶轮吸入室，出口沿垂直向上方向引出，这种布置方式可减少进口流道的转弯损失，提升泵的抗气蚀性能，同时出口方向可根据管路布置需求在360°范围内调整安装角度，适配不同现场的管路走向。结构受力层面，泵体在运行时需承受内部流体的静压力、流体脉动产生的交变载荷、管路传递的弯矩与扭矩，因此在蜗壳与支脚、蜗壳与法兰连接的高应力区域均做了壁厚局部加强，通过有限元应力校核，在全工况运行范围内的最大应力值均低于材料的许用应力，满足长期连续运行的疲劳强度要求。对于设备选型与结构设计从业者而言，该结构可作为同类型离心泵泵体设计的参考基准，其水力流道参数、法兰连接尺寸、安装支脚的布局逻辑均符合通用离心泵的设计规范，可根据实际输送介质的特性调整材质与壁厚，适配清水、腐蚀性介质、含少量固体颗粒的介质等不同输送需求。
