千升容积同轴对旋装饰灰泥搅拌混合装置

　　做建材加工设备结构设计快十二年，经手的搅拌类设备三维模型少说也有七八十套，这次拿到的千升级同轴对旋混合装置，刚打开数模第一眼就知道是针对高粘度装饰灰泥工况做的定向优化款，不是那种通用搅拌罐改改参数凑出来的方案。先聊实际落地的应用场景，这类设备主要用在装饰灰泥、厚浆型艺术涂料、高粘度腻子的批量混配工序，不少做内外墙装饰材料的生产车间，之前用普通单轴搅拌罐混这类物料，经常出现桶壁粘料积料、上下层物料剪切不均、纤维类添加剂结团打不散的问题，这套结构刚好戳中了这些工况痛点。

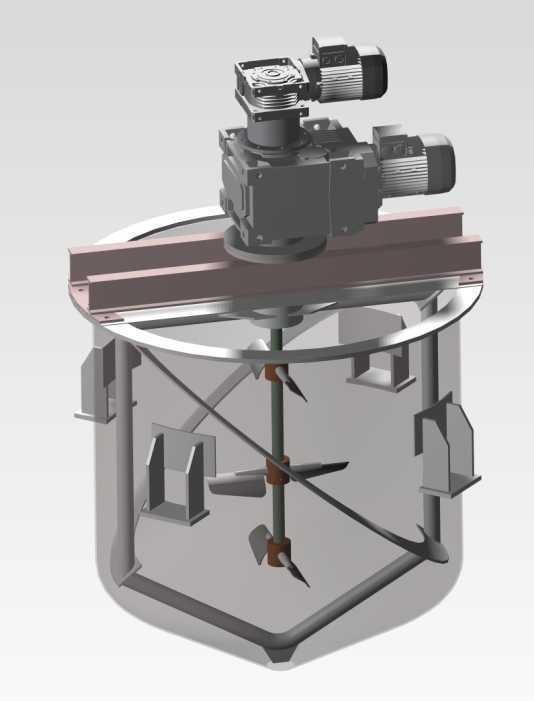

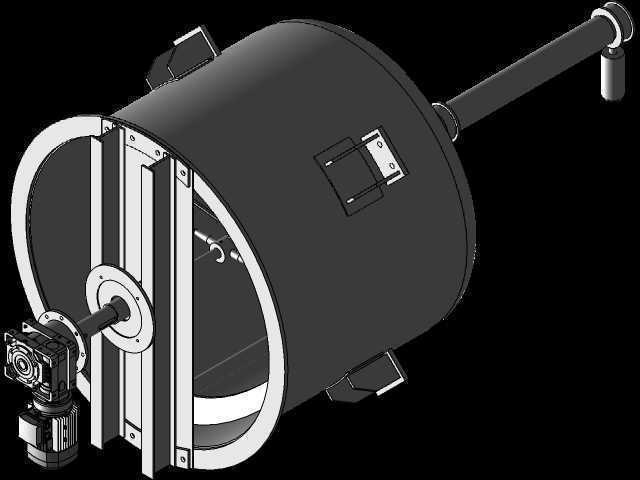

　　从结构设计思路上拆解，这套装置没有采用传统的单电机带单轴或者双电机分置两侧的布局，顶部采用集成式双输出驱动单元，两套动力输出同轴布置，分别驱动内层搅拌轴和外层刮壁框架，两个输出端的旋向相反，转速差经过匹配调校——内层轴装的是三层折叶式推进桨，转速偏高，负责在罐体中心区域形成强剪切流场，把成团的粉料、纤维添加剂打散，同时推动物料做轴向上下循环；外层的刮壁框架转速偏低，框架边缘贴装的刮壁板和罐体内壁、罐底的间隙控制在3到5毫米，随框架转动时持续把粘附在壁面的物料刮落，重新送回中心高剪切区域，避免物料长时间贴壁结皮、混合不均的问题。

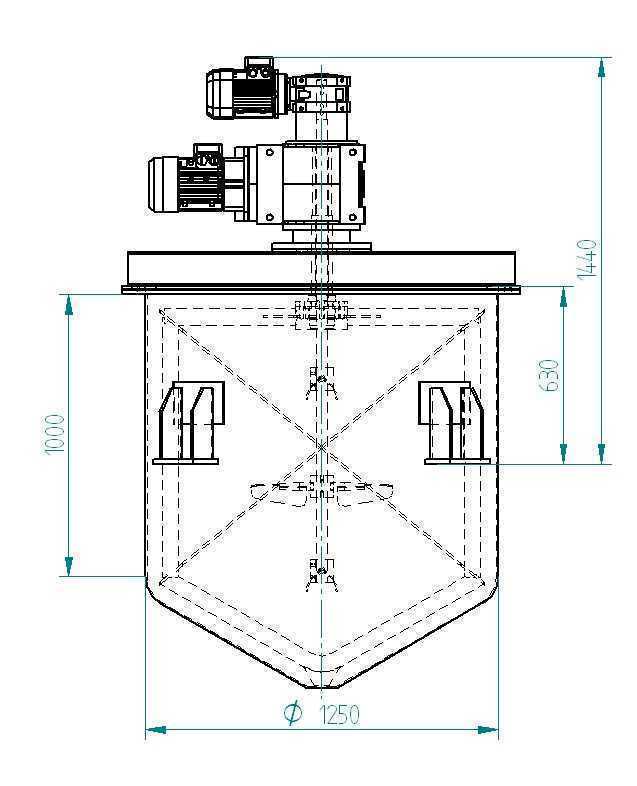

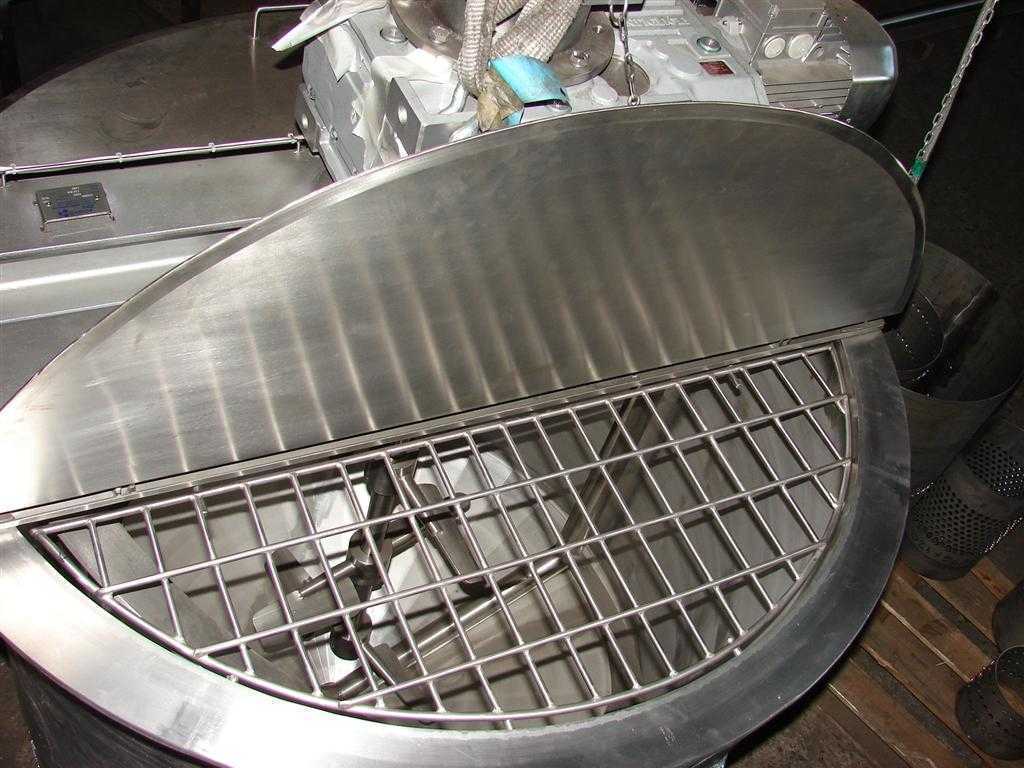

　　说下实际安装的边界尺寸，这套装置的罐体公称容积是1000升，罐体主体采用直筒加锥底或者斜底的结构？不对，看数模的罐体下部是带多边形定位边的平底结构？哦不对，仔细看数模，罐体上口是圆形法兰边，顶部的安装横梁架在罐口法兰上，整套驱动单元、搅拌轴系全部集成在横梁上，不需要额外在罐体侧壁开安装孔，现场安装的时候只需要把横梁吊装到罐口定位，打紧连接螺栓就能完成主体装配，后期拆检维护的时候不用把整罐物料清空，直接吊出横梁总成就能检修桨叶、密封件，这点对于连续生产的建材车间来说，能省不少停机维护的时间。

　　再聊功能特性的细节，内层搅拌轴上的三层桨叶，每层的折角都做了差异化设计，最上层桨叶折角偏小，主要负责把液面处漂浮的粉料压入物料内部，避免粉料结壳浮在液面；中间层桨叶折角最大，剪切力最强，是核心的混配区域，负责把不同组分的物料、添加剂充分剪切分散；最下层桨叶贴近罐底，折角设计成向上推料的角度，避免重质粉料沉积在罐底形成死区。外层的刮壁框架上除了侧壁刮板，还在横梁位置加装了横向的阻流挡板？不对，看数模上框架上带的几个块状结构，是可拆卸的刮壁支撑座，刮板磨损之后只需要松开固定螺栓就能快速更换，不用整体拆卸框架，这点设计很贴合现场运维的实际需求，毕竟装饰灰泥里带的石英砂、骨料对刮板的磨损速度很快，快拆结构能大幅降低易损件更换的工时。

　　之前接触过不少同类型设备的设计缺陷，比如双轴不同心导致的密封件偏磨漏料，这套结构里同轴输出的驱动单元本身就把两个轴的同轴度控制在0.1毫米以内，轴系的密封采用组合式机械密封，能适应高粘度物料的密封需求，不会出现轴端漏浆的问题。还有安装的时候需要注意，罐口法兰的平面度要控制在每米0.5毫米以内，不然横梁装上去之后会出现倾斜，导致刮壁板和罐壁的间隙不均，出现局部刮蹭壁面、局部间隙过大刮不到料的问题。另外驱动单元的安装基座做了加强筋处理，因为对旋搅拌的时候，两个轴的反作用力会相互抵消一部分，但启动瞬间的扭矩冲击还是不小，加强筋的布局刚好对应两个动力输出的载荷方向，避免长期运行出现基座变形的问题。

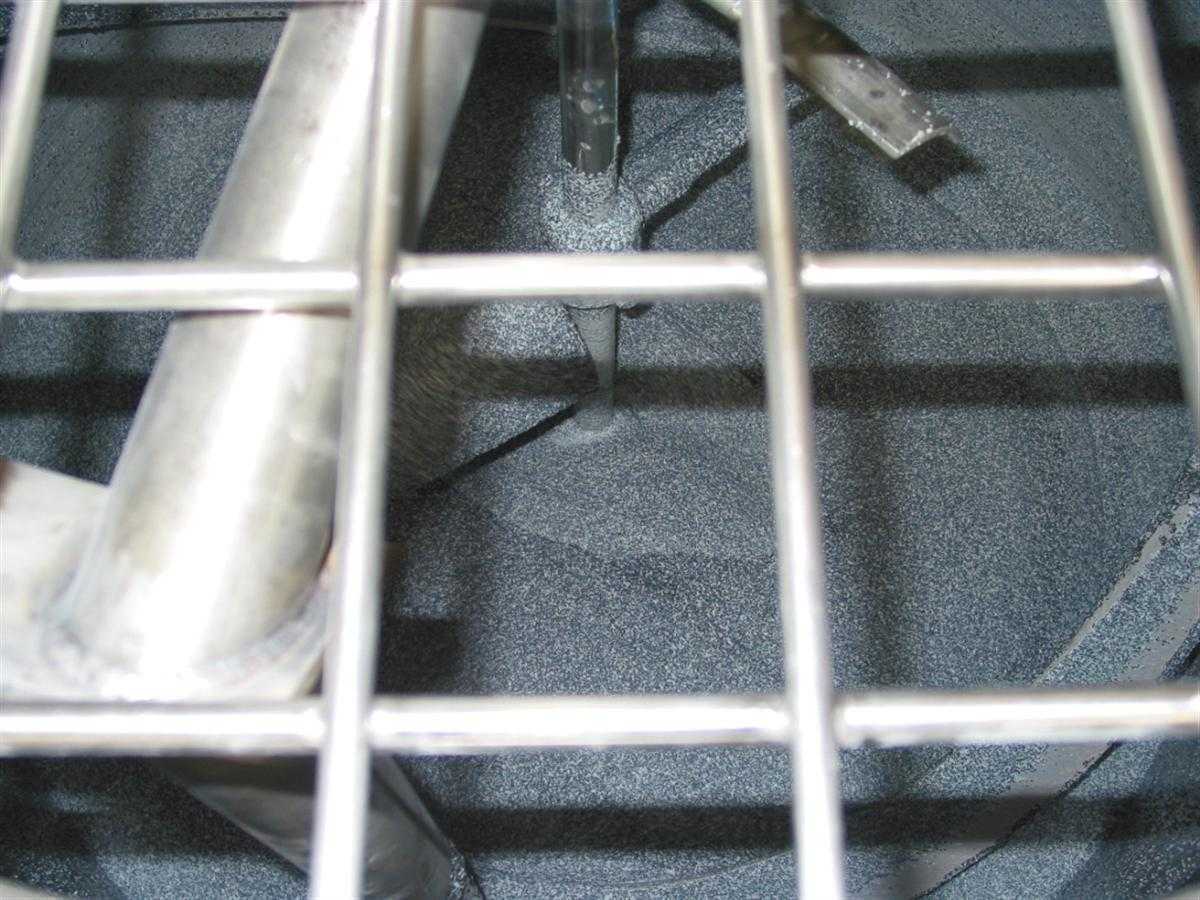

　　从物料混合的实际效果来说，这种同轴对旋的结构，相比普通单轴搅拌，混合高粘度装饰灰泥的时间能缩短30%左右，而且混合均匀度偏差能控制在2%以内，不会出现局部粉料过多、局部添加剂含量不足的问题，对于装饰灰泥这类对颜色均匀度、组分一致性要求很高的产品来说，这点尤为重要——毕竟如果同一批次的灰泥颜色或者稠度不均，施工到墙面上会出现明显的色差、流挂差异，直接造成批量产品报废。另外这套结构的桨叶和刮壁框架都做了圆角过渡处理，没有直角积料的死角，每次换产清洗的时候，不需要人工钻进罐里抠死角，用高压水枪冲洗就能把残留物料清理干净，对于需要频繁换颜色、换配方的生产场景来说，能省不少清洗的时间和人工成本。

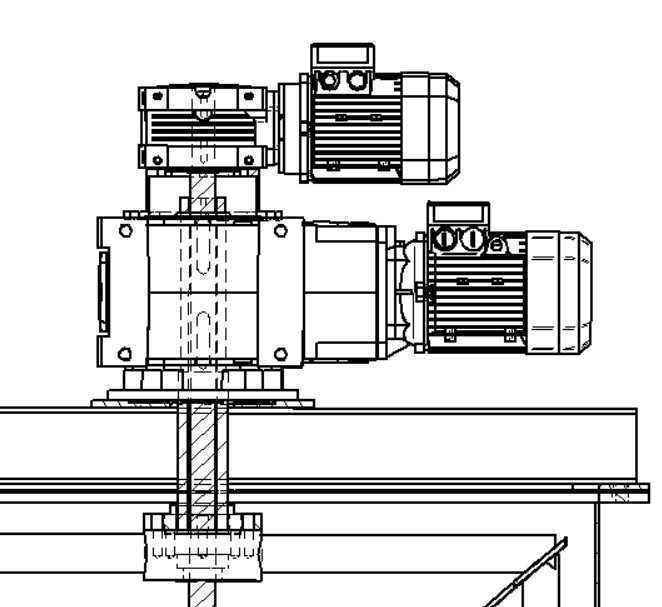

　　还有个容易被忽略的设计细节，顶部驱动单元的两个电机都布置在横梁的同一侧？不对，看数模上两个电机是呈夹角布置在减速箱的两侧，整体重心刚好落在罐体的中心轴线上，吊装的时候不会出现偏重倾斜的问题，现场吊装作业的时候不需要额外加装配重块，单台行车就能完成吊装就位，这点对于车间吊装条件一般的中小生产企业来说很友好。另外横梁和罐口法兰之间加了一圈密封胶条，避免搅拌过程中物料溅出，同时也能防止车间里的灰尘、杂物落入罐内污染物料，符合建材生产的卫生管控要求。
