带内置滚筒电机的动力辊道输送装置

　　在轻工包装、电商仓储分拣、汽车零部件装配、家电总装这类需要连续节拍输送的产线场景里，动力辊道的选型一直是结构工程师绕不开的环节，不同于无动力辊道依赖人工推送或者重力滑移，这套带内置滚筒电机的辊道输送结构，从根源上解决了传统外置链传动、皮带传动带来的侧边空间占用大、传动外露易积灰卡滞、维护点分散的问题。很多刚接触输送线设计的工程师容易陷入一个误区，就是先定辊筒间距再凑机架宽度，实际上这套结构的设计逻辑是反过来的：先根据输送单元的最小底面尺寸确定单根辊筒的承载阈值，再反推辊筒的轴径、筒身壁厚，最后匹配机架的型材截面规格——比如输送常规纸箱类载具时，单根辊筒的静载只要满足15kg即可，筒身用直径50mm的镀锌钢管，壁厚1.5mm就足够，要是输送金属周转箱或者机加工件，单辊静载需要提升到50kg以上，筒身壁厚就要加到2.5mm，同时轴端的轴承要从普通冲压轴承换成深沟球轴承，避免长期重载下轴端窜动。

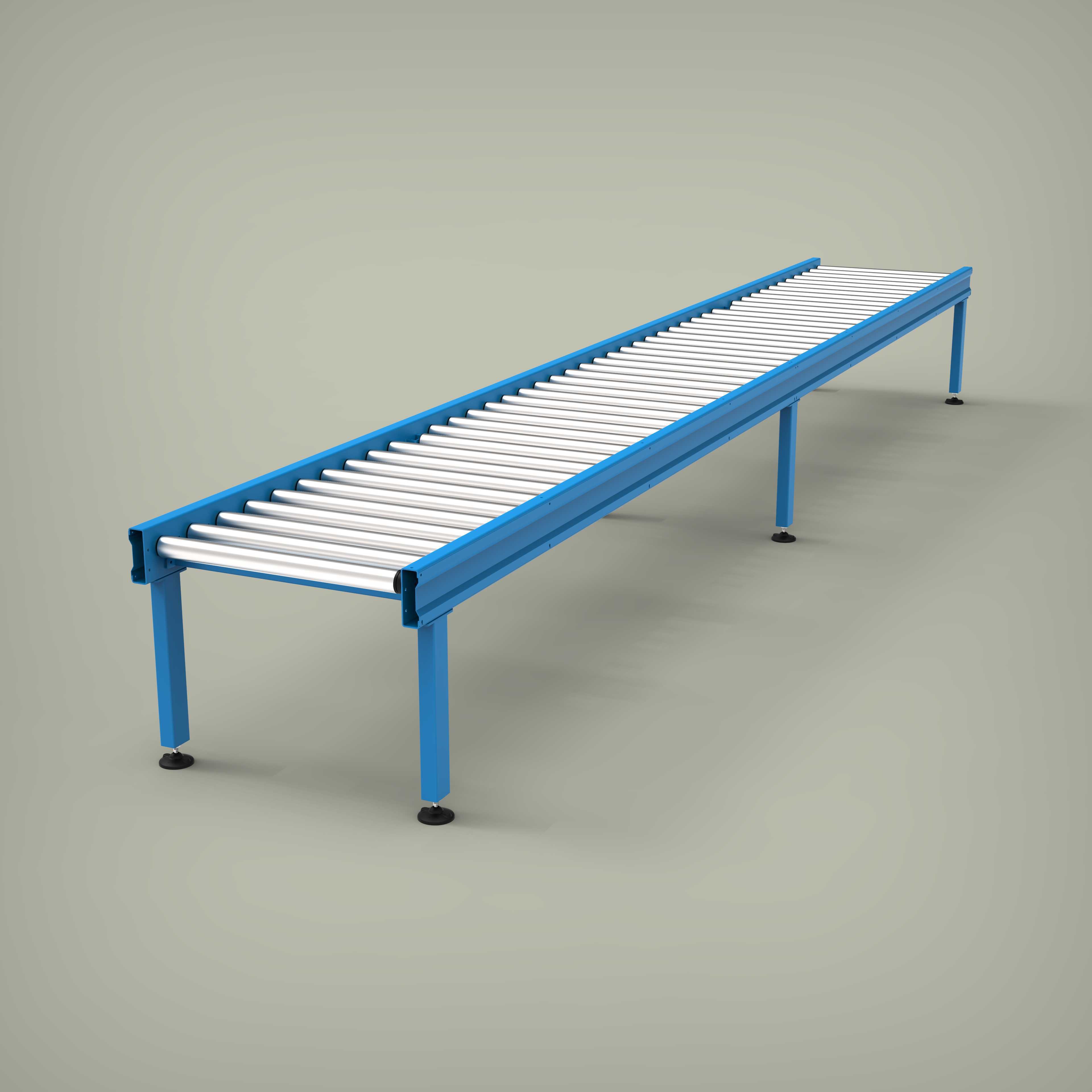

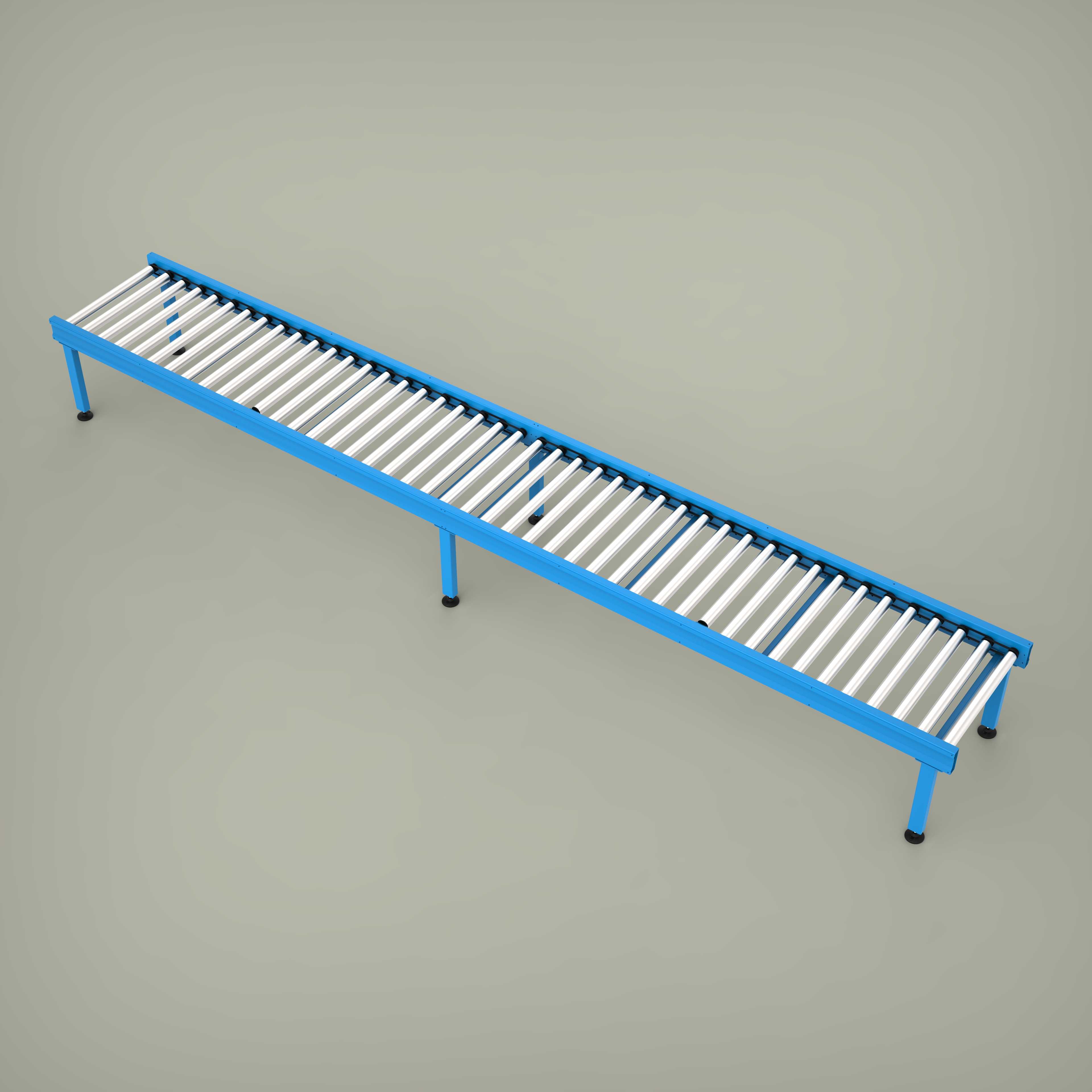

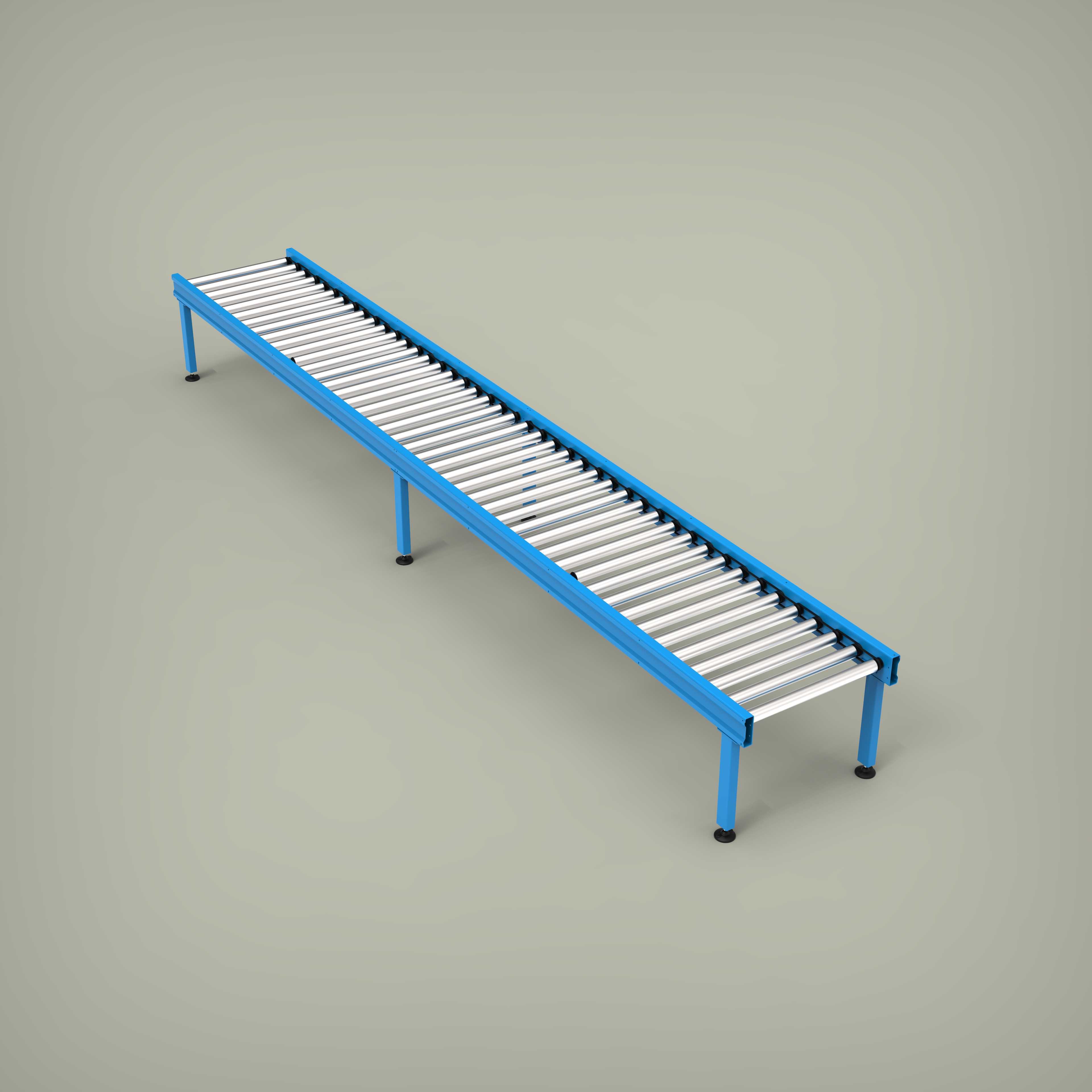

　　从安装边界来看，这套辊道的机架主体采用通用铝型材拼装，两侧机架的内侧净宽就是输送面的有效宽度，常规段的机架支腿高度可以根据上下游设备的接驳高度做±50mm的调节，支腿底部配置的可调脚杯能适应车间地面±15mm的平整度误差，不需要额外做地面预埋处理。很多人会忽略辊道端部的过渡设计，这套结构在进出料端都做了直径更小的过渡辊，高度比主输送面低2mm，避免载具在接驳其他设备时出现卡边、跳辊的问题。内置的滚筒电机是把驱动单元集成在单根辊筒内部，不需要额外在机架侧边安装电机安装座、链轮张紧结构，整线的侧边外轮廓比传统链传动辊道窄了120mm左右，对于车间空间紧张、需要多线并排布置的场景非常友好，而且传动部件全部封闭在辊筒内部，不会有润滑油滴落污染输送物料的问题，在食品包装、医药分拣这类对洁净度有要求的车间也能适用。

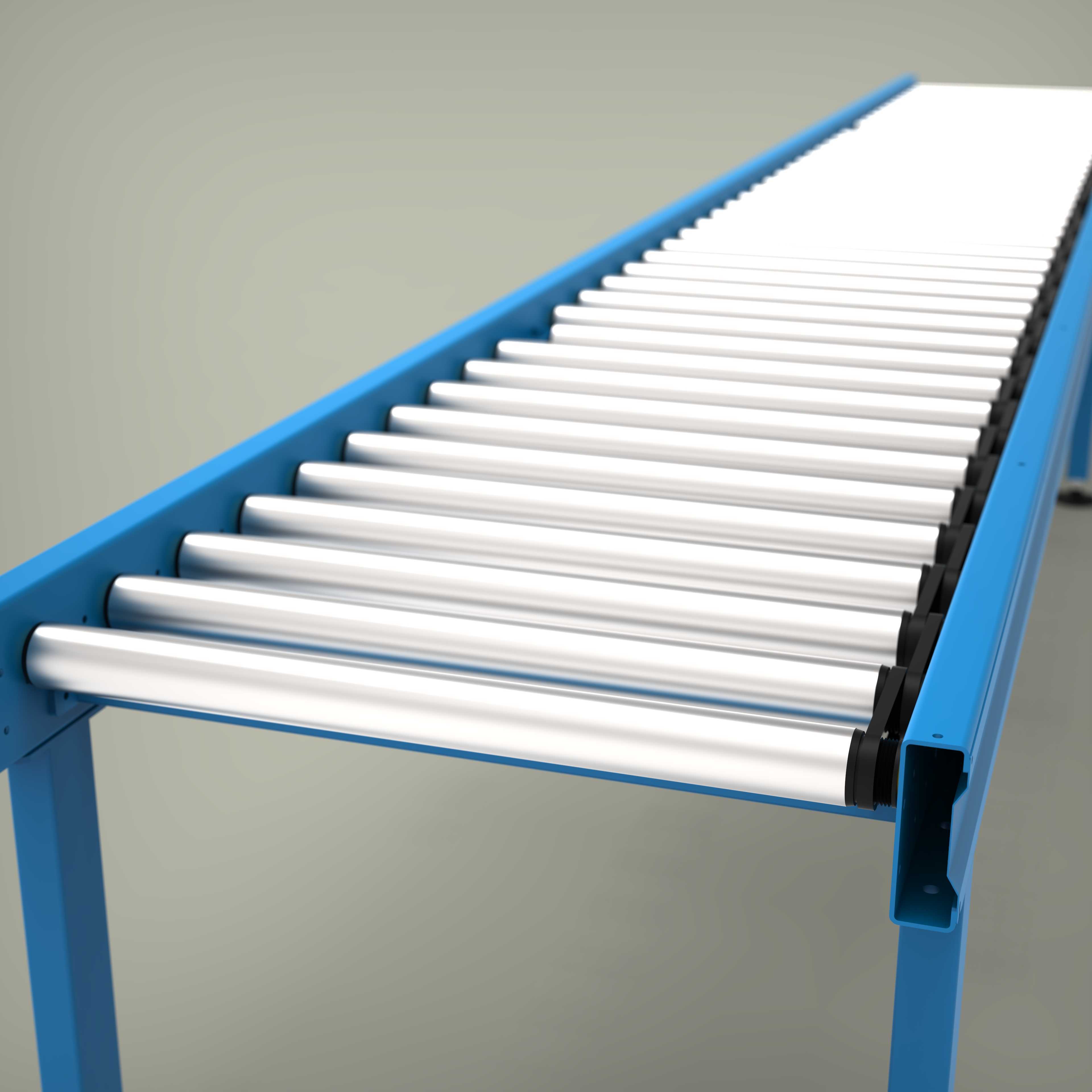

　　设计过程中对辊筒的排布做了反复校核：相邻辊筒的中心距控制在75mm，保证最小长度200mm的载具在输送过程中始终有至少3根辊筒同时接触底面，不会出现载具倾斜、卡滞在两根辊筒间隙的情况。机架的横向拉杆每隔1.5m设置一根，避免长距离输送时机架出现侧弯变形，辊筒的轴端采用快拆式卡簧固定，后期维护更换单根辊筒时不需要拆解整段机架，只需要用卡簧钳拆下两端卡簧就能抽出辊筒，单根更换时间不超过5分钟，比传统螺栓固定的结构维护效率提升60%以上。输送面的水平度全程控制在1mm/m以内，避免载具在输送过程中出现跑偏、滑移的问题，对于需要在输送过程中完成扫码、称重、喷码工序的工位，还可以在对应位置的辊筒间隙里加装光电传感器安装位，不需要额外在机架上打孔焊接，直接利用铝型材的T型槽就能固定安装件，适配不同工位的功能拓展需求。

　　很多工程师在做动力辊道设计时容易忽略噪音问题，这套结构的辊筒表面做了硬质阳极氧化处理，和金属载具接触时不会产生尖锐的碰撞噪音，内置电机的减速结构采用行星齿轮减速，运行噪音控制在60分贝以内，符合车间作业的噪音标准。另外在辊道的转弯段接驳位置，设计时预留了锥形辊筒的安装接口，不需要重新加工机架就能直接替换成锥形辊组成转弯段，整线的模块化程度非常高，不管是直线段、转弯段还是顶升移栽段，都可以用同一规格的机架型材拼接，减少了非标加工的零件种类，也降低了生产装配的难度。从实际使用的角度看，这种内置电机的辊道不需要定期给链条上油、调整皮带张紧度，日常维护只需要定期检查辊筒转动是否顺畅、脚杯是否松动即可，运维成本比传统外置传动的辊道低很多，适合长期连续运行的自动化产线使用。
